Typ produktu	Přenosný počítač
Značka	ACER
Model	TRAVELMATE 5735Z
Rozměry (D x Š x V)	380 x 260 x 30 mm
Hmotnost	Přibližně 2,5 kg
Displej	15,6 palce, rozlišení 1366 x 768
Procesor	Intel Core 2 Duo (podle konfigurace)
Operační paměť	2 GB DDR2 (rozšiřitelná)
Pevný disk	250 GB SATA
Optická mechanika	DVD±RW
Napájení	Síťový adaptér 65 W, Li-ion baterie 6 článků
Konektivita	Wi-Fi 802.11 b/g/n, Ethernet 10/100/1000, Bluetooth (podle modelu)
USB porty	3 x USB 2.0
Výstup videa	VGA, HDMI
Audio	Konektor pro mikrofon, konektor pro sluchátka, stereo reproduktory
Webkamera	Acer Crystal Eye
Mikrofon	Interní stereo
Zabezpečení	Kensington zámek
Údržba	Čistěte měkkým suchým hadříkem. Vyhněte se kapalinám.
Náhradní díly	Baterie, pevný disk, paměť (uživatelsky přístupné)
Opravitelnost	Opravitelné kvalifikovaným technikem. Viz manuál.

Často kladené otázky - TRAVELMATE 5735Z ACER

Jak zapnout počítač?

Stiskněte vypínač umístěný vpravo nahoře na klávesnici.

Jak aktivovat touchpad?

Použijte kombinaci kláves Fn + F7 k zapnutí nebo vypnutí touchpadu.

Jak vysunout disk z optické mechaniky?

Stiskněte tlačítko vysunutí umístěné vpravo od mechaniky. V případě poruchy vložte narovnanou kancelářskou sponku do otvoru pro nouzové vysunutí.

Jak přepnout zobrazení na externí monitor?

Stiskněte Fn + F5 pro přepínání mezi vestavěným displejem, externím monitorem (VGA/HDMI) a oběma současně.

Co dělat, když se počítač nezapne?

Zkontrolujte, zda je síťový adaptér zapojený a baterie nabitá. Pokud se kontrolka napájení nerozsvítí, vyjměte baterii, odpojte adaptér, počkejte 30 sekund a zkuste to znovu.

Jak zvýšit jas obrazovky?

Použijte Fn + ▶ pro zvýšení a Fn + ◀ pro snížení jasu.

Jak obnovit počítač do továrního nastavení?

Při spuštění stiskněte Alt + F10 pro spuštění obnovy systému. Postupujte podle pokynů na obrazovce. Předem si zálohujte data.

Jak vyměnit pevný disk?

Vypněte počítač, vyjměte baterii. Odšroubujte kryt pozice pevného disku na spodní straně, vyjměte starý disk a vložte nový. Zašroubujte a vraťte baterii.

Proč ventilátor vydává hluk?

Normální hluk vzniká při odvodu tepla. Pokud je hluk nadměrný nebo se počítač přehřívá, vyčistěte ventilační otvory stlačeným vzduchem.

Jak používat speciální klávesy?

Podržte klávesu Fn a stiskněte příslušnou klávesu (F1-F12) pro aktivaci sekundární funkce (např. Fn+F3 pro Wi-Fi).

NÁVOD K OBSLUZE TRAVELMATE 5735Z ACER

© 2010 Všechna práva vyhrazena.

Stručné pokyny pro řadu notebooků TravelMate

Původní vydání: 09/2010

Číslo modelu:

Sériové číslo:

Datum zakoupení:

Místo zakoupení:

Stručné pokyny

Děkujeme vám, že jste si k uspokojení svých potřeb v oblasti přenosných počítačů vybrali notebook Acer.

Uživatelské příručky

Abychom vám při používání notebooku Acer pomohli, vytvořili jsme pro vás sadu příruček:

Instalační leták vám pomůže při úvodním nastavení počítače.

Obecná uživatelská příručka pro počítače TravelMate obsahuje užitečné informace pro všechny modely řady TravelMate. Obsahuje základní témata, např. používání klávesnice a zvuku atd. Berte laskavě na vědomí, že níže zmíněná AcerSystem User Guide může popisovat funkce nebo vlastnosti, kterými jsou vybaveny pouze určité modely dané řady a kterými nemusí být nutně vybaven vámi zakoupený model. V takových případech je text označen frází „pouze u vybraných modelů".

Tyto Stručné pokyny vás seznámí se základními schopnostmi a funkcemi nového počítače. Další informace o tom, jak můžete pomocí počítače zvýšit svou produktivitu, naleznete v příručce AcerSystem User Guide. Tato příručka obsahuje podrobné informace týkající se například systémových nástrojů, obnovování dat, možností Rozšíření a odstraňování potíží. Dále obsahuje záruční informace, informace týkající se všeobecných předpisů a bezpečnostní upozornění k notebooku. Příručka je k dispozici ve formátu PDF (Portable Document Format) a je již uložena do notebooku. Zobrazíte ji následujícím postupem:

1 Klepněte na tlačítko Start > Všechny programy > AcerSystem. 2 Klepněte na položku AcerSystem User Guide.

Poznámka: K zobrazení tohoto souboru je vyžadován program Adobe Reader. Pokud v počítači není program Adobe Reader nainstalován, klepnutím na položku AcerSystem User Guide nejprve spustíte instalační program. Dokončete instalaci podle pokynů na obrazovce. Pokyny týkající se používání programu Adobe Reader jsou k dispozici v nabídce Nápověda a odborná pomoc.

Seznámení s notebookem Acer

Po nastavení počítače podle pokynů znázorněných na instalačním letáku vás seznámíme s vaším novým notebookem Acer.

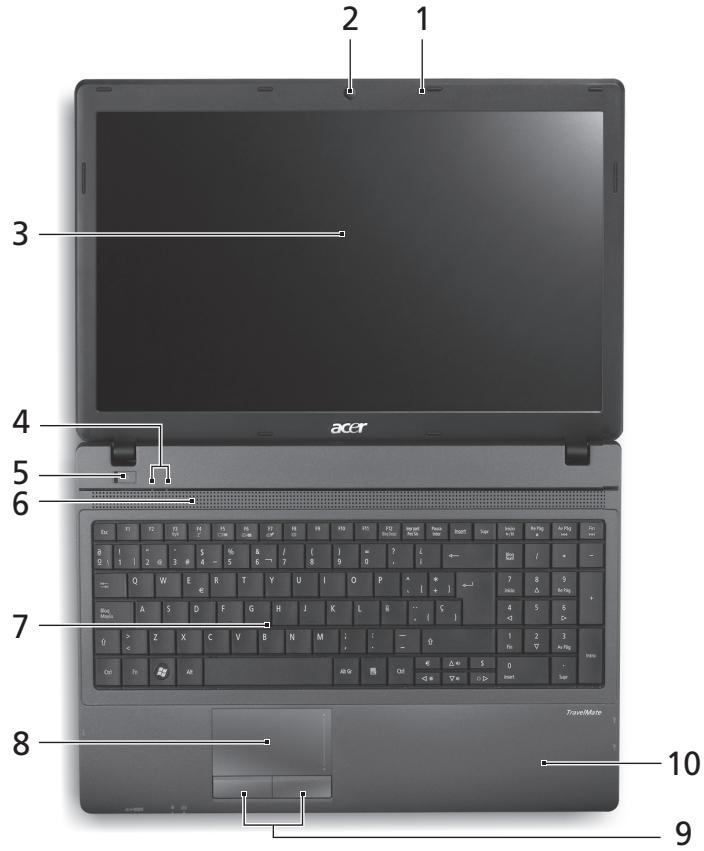

Pohled shora

#	Ikona	Položka	Popis
1		Mikrofon	Interní stereo mikrofony pro nahrávání zvuku.
2		Webová camera	Webová camera pro obravovou komunikaci
		Acer Crystal Eye	(pouze u vybranjích modelú).
3		Displej	Na displejei, označovaném také displejez tekutych krystalù (Liquid-Crystal Display; LCD), se zobrazije grafický vystup počitače (konfigurace se mûze lišit podle modelù).
4	(1)	Indikátor komunikace	Indikuje stav zařízení pro bezdrátové pripojení počitače.
	(2)	Indikátor HDD	Svítí,Pokud je aktivné pevný disk.
5	(3)	Vypínač napájení	Slouží k zapnutí a vypnutí počitače.
6		Reproduktor	Zajiš'tují zvukový vystup.
7		Klávesnice	Slouží k zadávání udajú do počitače.
8		Touchpad	Polohovací zařízení citlivé na dotek, které má podobnou funkci jako počitačová myš.
9		Tlačitka (levé a pravé)	Levy a pravé tlačitko funguje jako levé a pravé tlačitko myši.
10		Podložka ruky	Oblast k pohodnému opření rukou prí používání počitače.

Klávesové zkratky

Tento počítač využívá klávesové zkratky nebo kombinace kláves ke zpřístupnění ovládacích prvků počítače, jako je jas zobrazení a hlasitost výstupu.

Klávesovou zkratku aktivujete stisknutím a podržením klávesy dříve, než stisknete druhou klávesu této kombinace.

Klávesová zkratka	Ikona	Funkce	Popis
+Fn> + <F3>	((	Komunikace	Povoluje/zakazuje komunikačné zařizení počitaće. (Komunikačné zařizení mohou mít rūznou konfiguraci.)
+Fn> + <F4>	Z	Režim spánku	Slouží k prepnutí počitaće do režimu spánku.
+Fn> + <F5>	□	Přepnutí displeje	Přepíná vystup zobrazení mezi displejem, externím monitorem (pokud je pripojen) a oběma zařizeními.
+Fn> + <F6>		Vypnout displej	Slouží k vypnutí podsvićení obrazovky displeje, Čímž se ušetří energie. Podsvićení obnovíte stisknutím libovolné klávesy.
+Fn> + <F7>		Přepnutí zařizení touchpad	Slouží k zapnutí a vypnutí touchpadu.
+Fn> + <F8>		Přepnutí reproduktoru	Slouží k zapnutí a vypnutí reproduktorù.
+Fn> + <Δ>		Zvýšeni hlasitosti	Slouží ke zvýšeni hlasitosti zvuku.
+Fn> + <∇>		Sníženi hlasitosti	Slouží ke sníženi hlasitosti zvuku.
+Fn> + <D>		Zvýšeni jasu	Slouží ke zvýšeni jasu obrazovky.
+Fn> + <Δ>		Sníženi jasu	Slouží ke sníženi jasu obrazovky.

Pohled na zavřenou přední stranu

#	Ikona	Položka	Popis
1	IIIIMIM MULTIMEDICARD SD	Čtečka karet 2 v 1	Podporuje karty Secure Digital (SD), MultiMediaCard (MMC). Poznámka: Stisknutím vyjměte nebo vložte kartu. V jeder nom okamžiku lze použít Jen jeder kartu.
2		Indikátor napájení	Indikuje stav napájení počítače.
		Indikátor baterie	Indikuje stav baterie počítače. 1. Nabíjení: Při nabíjení baterie svítí indicátor jantarově. 2. Plné nabití: V režimu napájení ze sítě svítí indikátor modře.

Pohled zezadu

#	Položka	Popis
1	Baterie	Zajiš't'uje napájení počítače, pokud jej chcete používat bez zapojení do zásuvky.

Pohled zleva

#	Ikona	Položka	Popis
1		Napájecí konektor	Zajiš't'uje prípojení k sít'ovému adaptéru.
2		Ventilacné olvory	Umožnju chlazení počitače i pri dlouhodobém používání.
3		Port externího zobrazovaciho zařizení (VGA)	Umožnju prípojení zobrazovacího zařizení (napřiklad externího monitoru nebo projektoru LCD).
4		Port Ethernet (RJ-45)	Slouží k prípojení počitače k sítī Ethernet 10/100/1000.
5	HDMI	Port HDMI	Podporuje prípojení digitálního videa ve vysokém Rozlišení.
6		Port USB 2.0	Umožnju prípojení zařizení s rozhraním USB 2.0 (napřiklad myš nebo fotoparát USB).
7		Konektor pro vystup mikrofonu	Slouží k prípojení vystupů z externího mikrofonu.
		Konektor pro prípojení sluchátek, reproduktorů nebo zvukového vystupu	Slouží k prípojení vnějsích vystupních zvukovych zařizení (napřiklad reproduktorů nebo sluchátek).

Pohled zprava

#	Ikona	Položka	Popis
1	+	Porty USB 2.0	Umožnju připojení zařizení s rozhranímUSB 2.0 (například myš nebo fotoparátUSB).
2		Optická Jednotka	Interní optická Jednotka, prřijíma disky CD aDVD.
3		Indikátor prístupu koptickému disku	Svítí,Pokud je optická Jednotka aktivné.
4		Tlačítko vysunuti optické Jednotky	Vysouvá optický disk z Jednotky.
5		Otvor pro nouzové vysunutí	Umožnju vysunuti prřihrákty optické Jednotky,pokud je počítač vypnutý.Poznámka:Chcete-li vysunout prřihrákutoptické Jednotky,jestliže je počítač vypnutý,vložte do otvoru pro nouzové vysunuti kancelářskou sponku.
6	K	Drážka pro zámekKensington	Umožnju prípopojí pociťačového bezpečnostního zámku kompatibilního systemp Kensington.Poznámka:Připevněte bezpečnostní kabel knehybnému prědmětu,například ke stolu nebo rukojeti uzamčěné zásuvky.Vložte zámek do drážky a otočením klioče zámek zamkněte.K dispozici jsou rovněž modely bez klioče.

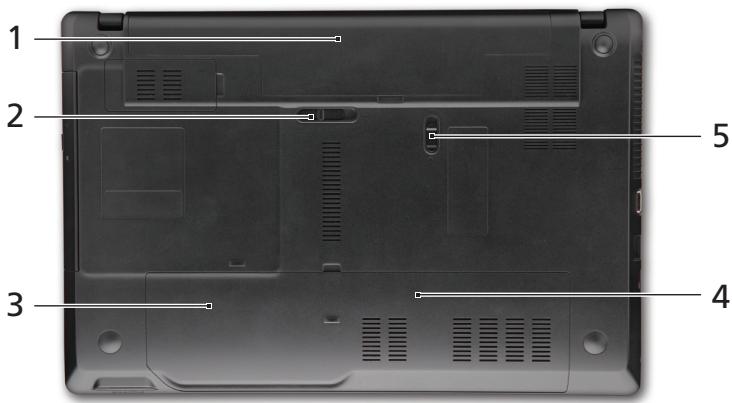

Pohled zespodu

#	Ikona	Položka	Popis
1		Pozice pro baterii	Zde je uložena baterie počítače.
2		Uvolñovací západka baterie	Uvolnéje baterii k vyjmutí.
3		Pozice pro pevný disk	Zde je uložen pevný disk počítače (zajištěný šrouby).
4		Pozice pro pamět'	Zde je uložena hlavní pamět' počítače.
5		Zámek baterie	Zamkne baterii na místě.

Prostředí

Teplota:

Provozní: 5°C až 35°C Neprovozní: -20°C až 65°C

Vlhkost (nekondenzující):

Provozní: 20% až 80% - Neprovozní: 20% až 80%

Řada přenosných počítačů TravelMate

Stručná příručka

Seznamte se se svým přenosným počítačem Acer

Po nastavení počítače podle letáku o nastavení nám dovolte, abychom vás seznámili s vaším novým přenosným počítačem Acer.

Pohled shora

Počítač využívá klávesové zkratky nebo kombinace kláves pro přístup k většině nastavení počítače, jako je například jas obrazovky a hlasitost výstupu.

#	Ikona	Položka	Popis
1	MULITIMEDIRHD	Čiţačka kariet2 v 1	Podporuje karty Secure Digital (SD),MultiMediaCard (MMC).Poznámka: Stlačením vytiahnete/vložíte kartu.Nie je možné pracovat's viacerými kartaminaraz.
2		Kontrolknapájania	Signalizuje stav napájania počitača.
		Kontrolka batérié	Signalizuje stav batérié počitača.1. Nabíjanie: Pri nabíjaní batérié svieti Žlátá.2. Nabité: V režime AC svieti modrá.

Pohled zezadu

• Provozní: 20% až 80% Mimoprovozní: 20% až 80%
