TRAVELMATE 5735Z - Kannettava tietokone ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava tietokone
Merkki	ACER
Malli	TRAVELMATE 5735Z
Mitat (P x L x K)	380 x 260 x 30 mm
Paino	Noin 2,5 kg
Näyttö	15,6 tuumaa, resoluutio 1366 x 768
Suoritin	Intel Core 2 Duo (kokoonpanosta riippuen)
Keskusmuisti	2 Gt DDR2 (laajennettavissa)
Kiintolevy	250 Gt SATA
Optinen asema	DVD±RW
Virtalähde	Verkkolaite 65 W, Li-ion-akku 6 kennoa
Liitännät	Wi-Fi 802.11 b/g/n, Ethernet 10/100/1000, Bluetooth (mallista riippuen)
USB-portit	3 x USB 2.0
Videolähtö	VGA, HDMI
Ääni	Mikrofoniliitäntä, kuulokeliitäntä, stereokaiuttimet
Webkamera	Acer Crystal Eye
Mikrofoni	Sisäinen stereo
Turvallisuus	Kensington-lukituspaikka
Huolto	Puhdista pehmeällä ja kuivalla liinalla. Vältä nesteitä.
Varaosat	Akku, kiintolevy, muisti (käyttäjän vaihdettavissa)
Korjattavuus	Pätevän teknikon korjattavissa. Tutustu käyttöoppaaseen.

Usein kysytyt kysymykset - TRAVELMATE 5735Z ACER

Kuinka tietokone käynnistetään?

Paina virtakytkintä, joka sijaitsee näppäimistön oikeassa yläkulmassa.

Kuinka kosketuslevy (touchpad) aktivoidaan?

Käytä näppäinyhdistelmää Fn + F7 ottaaksesi kosketuslevyn käyttöön tai pois käytöstä.

Kuinka levy poistetaan optisesta asemasta?

Paina aseman oikealla puolella olevaa poistopainiketta. Häiriön sattuessa työnnä suoristettu paperiliitin hätäpoistoaukkoon.

Kuinka näyttö vaihdetaan ulkoiseen näyttöön?

Paina Fn + F5 vaihtaaksesi sisäisen näytön, ulkoisen näytön (VGA/HDMI) ja molempien samanaikaisen näytön välillä.

Mitä tehdä, jos tietokone ei käynnisty?

Tarkista, että verkkolaite on kytketty ja akku on ladattu. Jos virtavalo ei syty, irrota akku, irrota verkkolaite, odota 30 sekuntia ja yritä uudelleen.

Kuinka näytön kirkkautta lisätään?

Käytä Fn + ▶ lisätäksesi ja Fn + ◀ vähentääksesi kirkkautta.

Kuinka tietokone palautetaan tehdasasetuksiin?

Käynnistyksen yhteydessä paina Alt + F10 käynnistääksesi järjestelmän palautuksen. Noudata näytön ohjeita. Varmuuskopioi tiedot ennen.

Kuinka kiintolevy vaihdetaan?

Sammuta tietokone, irrota akku. Ruuvaa irti alla olevan kiintolevylokeron kansi, poista vanha levy ja aseta uusi. Ruuvaa kansi takaisin ja aseta akku paikalleen.

Miksi tuuletin pitää ääntä?

Normaali ääni kuuluu lämmönhajautuksen aikana. Puhdista tuuletusaukot paineilmapuhaltimella, jos ääni muuttuu liian voimakkaaksi tai tietokone ylikuumenee.

Kuinka erikoisnäppäimiä käytetään?

Pidä Fn-näppäintä painettuna ja paina vastaavaa toimintonäppäintä (F1-F12) aktivoidaksesi toissijaisen toiminnon (esim. Fn+F3 Wi-Fiä varten).

KÄYTTÖOHJE TRAVELMATE 5735Z ACER

TravelMate kannettavien tietokoneiden sarja

Pikaohje

© 2010 Kaikki oikeudet pidätetään.

TravelMate kannettavien tietokoneiden sarjan pikaopas Ensimmäinen julkaisu: 09/2010

Mallinumero:

Sarjanumero:

Ostopäivämäärä:

Ostopaikka:

Aloitetaan perusasioista

Haluamme kiittää sinua Acerin kannettavan tietokoneen valitsemisesta liikkuvien tietokonetarpeittesi täyttämiseen.

Ohjeet

Helpottaaksemme sinua Acer-tietokoneen käytössä olemme suunnitelleet sarjan ohjekirjoja:

Ihan aluksi juliste auttaa sinua tietokoneen käyttöönotossa.

TravelMate-sarjan perusopas sisältää hyödyllistä tietoa, joka koskee kaikkia TravelMate-tuotesarjan malleja. Se kattaa perusaiheet, kuten näppäimistön, äänen jne. käytön. On ymmärrettävä, että luonteestaan johtuen alla mainittu AcerSystem User Guide viittaa ajoittain toimintoihin tai ominaisuuksiin, jotka on sisällytetty vain tiettyihin sarjan malleihin, mutta ei välttämättä ostamaasi malliin. Tällaiset tapaukset on merkitty tekstissä kyseisellä kielellä "vain tietyille malleille".

Tämä Pikaohje esittelee uuden tietokoneesi perusominaisuudet ja -toiminnot. Saadaksesi lisätietoja siitä, miten tietokoneesi voi auttaa sinua lisäämään tuottavuutta, katso AcerSystem User Guide. Tässä ohjeessa on yksityiskohtaiset ohjeet järjestelmätoiminnoista, tietojen palauttamisesta, tietokoneen laajentamisesta ja ongelmanratkaisusta. Siinä on myös annettu yleisiä ohjeita, tietoja takuusta ja turvallisuusohjeita. Se on saatavana Portable Document Format (PDF) -muodossa, ja se tulee esiasennettuna tietokoneellesi. Seuraa näitä ohjeita siihen pääsemiseksi:

1 Napsauta Käynnistä > Kaikki ohjelmat > AcerSystem. 2 Napsauta AcerSystem User Guide.

Huomautus: Jotta voit näyttää tiedoston, Adobe Readerin on oltava asennettu. Jos Adobe Reader ei ole asennettu tietokoneessasi, napsauttamalla AcerSystem User Guide se suorittaa ensin Adobe Reader -asennusohjelman. Noudata näytölle tulevia ohjeita, kunnes asennus on valmis. Saat lisätietoja Adobe Readerin käytöstä valikosta Ohje ja tukikeskus.

Tutustuminen kannettavaan Acer-tietokoneeseen

Kun olet asentanut tietokoneesi kuten asennusjulisteessa on kuvattu, anna meidän esitellä uusi kannettava Acer-tietokoneesi.

Näkymä ylhäältä

#	Kuvake	Osio	Kuvaus
1		Mikrofoni	Sisäinen stereomikrofoni äänen tallentamista varten.
2		Acer Crystal Eye - webkamera	Web-kamera video-tietoliikenteeseen (vain valituille malleille).
3		Näytöruutu	Nimeltään myös nestekidenäytö (Liquid-Crystal Display; LCD), näytää tietokoneen ulostulon (konfiguraatio voi vaihdella mallesta riippuen).
4		Tietolikenteen ilmaisin	Osoittaa tietokoneen langattoman yhdistettävyden laitetilan.
		HDD-ilmaisin	Palaa, kun kiintolevy on aktivinen.
5		Virtakytkin	Käynistää ja sulkee koneen.
6		Kaiutin	Toimittaa änilähdön.
7		Näppäimistö	Tiedon syöttämiseen tietokoneelle.
8		Kosketusalusta	Kosketusherkkä osoitinlaite, joka toimii kuten tietokoneen hiiri.
9		Napsauta painikkeita (vasen ja oikea)	Vasen ja oikea painike toimivat kuten hiiren vasen ja oikea painike.
10		Rannetuki	Mukava tuki käsillesi konetta käytäessäsi.

Pikavalintanäppäimet

Tietokoneessa on pikavalintanäppäimet tai näppäinyhdistelmät sen useimpia säätöjä, kuten näyttöruudun kirkkautta, äänenvoimakkuutta varten.

Aktivoidaksesi pikavalintanäppäimet paina ja pidä painettuna -näppäintä ja paina sitten pikavalintanäppäinyhdistelmän toista näppäintä.

Pikanäppäin	Kuvake	Toiminto	Kuvaus
+Fn> + <F3>	((	Tietolikenne	Ottaa käytöön/poistaa käytöstä tietokoneen tietolikennelaitteet. (Tietolikennelaitteet voivat vaihdella konfiguroinnilla.)
+Fn> + <F4>	Z	Lepotila	Siirtä tietokoneen lepotilaan.
+Fn> + <F5>	□|	Näytön vaihtokytkin	Kytkee näytön uostulon näytöruudun, ulkosen monitorin (jos kytketty) ja molempien välillä.
+Fn> + <F6>	*■	Näytö pois	Sammuttaa näytön taustavalon virran säistämiseksi. Paina mitä tahansa näppäintä palatakesisi normaalitilaan.
+Fn> + <F7>	○■	Kosketusalustan vaihtokytkin	Käynnistää ja sulkee kosketusalustan.
+Fn> + <F8>	哟	Kaiuttimien vaihtokytkin	Kytkee kaiuttimet käytöän ja pois käytöstä.
+Fn> + <△>		Äänenvoimakkuus ylös	Lisää äänenvoimakkuutta.
+Fn> + <∇>		Äänenvoimakkuus anas	Vähentää äänenvoimakkuutta.
+Fn> + <▷>		Kirkkauden lisäys	Lisää näytön kirkkautta.
+Fn> + <◁>		Kirkkauden vähennys	Vähentää näytön kirkkautta.

Etunäkymä suljettuna

#	Kuvake	Osio	Kuvaus
1	MULTINEURICARD S	2-in-1 - kortinlukjia	Hyväksyy Secure Digital (SD)- ja MultiMediaCard (MMC) -kortit. Huomautus: Poista/Asenna kortti työntämällä. Vain yksi kortti voi toimia mihin aikaan hyvänsä.
2		Virranilmaisin	Osoittaa tietokoneen virran tilan.
		Akkutilan ilmaisin	Osoittaa tietokoneen akun tilan. 1. Lataus meneillään: Valo palaa orangsina, kun akku latautuu. 2. Täyteen ladattu: Valo palaa sinisenä, kun tietokone toimii AC.

Taustanäkymä

#	Osio	Kuvaus
1	Akku	Tarjoaa virtaa tietokoneelle käytettäessä siitä koneen ollessa irrotettuna.

Vasen näkymä

#	Kuvake	Osio	Kuvaus
1		DC-tulojakki	Liittää AC-sovittimeen.
2		Tuuletuspaikat	Mahdollistaa tietokoneen pysymisen vileänä jopa pitkitetyn käytön jälkeen.
3		Ulkoinen näytöportti (VGA)	Liittää näytölaitteeseen (esim. ulkoinen näytö, LCD-projektori).
4		Ethernet (RJ-45) - portti	Liittää Ethernet 10/100/1000 -pohjaiseen verkkoon.
5	HDMI	HDMI-portti	Tukee korkealaatuisia digitaalisia videoliitäntöjä.
6	+	USB 2.0 -portti	Yhdistää USB 2.0 -laitteisiin (esim. USB-hiiri, USB-kamera).
7		Mikrofonin tulojakki	Hyväksyy syötteet ulkoisila mikrofoneilta.
		Kuulokkeet/kaiutin/ jakkiliitäntälähtö	Yhdistää audio-line-out-laitteisiin (esim. kaiuttimet, kuulokkeet).

Oikea näkymä

#	Kuvake	Osio	Kuvaus
1	+	USB 2.0 -portti	Liittää USB 2.0 -laitteisiin (esim. USB-hiiri, USB-kamera).
2		Optinen asema	Sisäinen optinen levyasema, hyväksyy CD:t ja DVD:t.
3		Optisen levyn tilan osoitin	Sytty, kun optinen asema on aktivinen.
4		Optisen aseman ulostyöntöpainike	Työntää optisen levykteen ulos asemasta.
5		Hätäulostyöntöaukko	Työntää ulos optisen aseman kelkan, kun tietokone on sammutettu. Huomautus: Pane paperiliitin hatäpoistoreikään optisen aseman tarjottimen poistamiseksi asemasta, kun tietokone on pois pälätä.
6	K	Kensington-lukon paikka	Liittää Kensington-yhteensopivaan tietokoneen turvalukkoon. Huomautus: Kierrä tietokoneen turvalukon kaapeli kiinteän esineen, kuten pöydän tai lukitun laatikon kahvan ympärille. Paina lukko paikalleen ja lukitse se kiertämällä avainta. Saatavana on myös joitakin avaimettomia lukkoja.

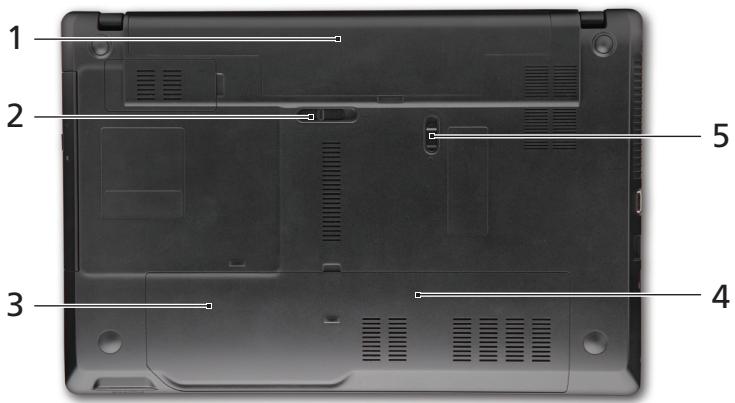

Pohjanäkymä

#	Kuvake	Osio	Kuvaus
1		Akkutila	Sisältaa tietokoneen akkuyksikön.
2		Akun vapautussalpa	Vapauttaa akun poistamista varten.
3		Kovalevtyila	Sisältaa koneen kovalevyn (varmistetu ruuveilla).
4		Muistilokero	Sisältaa tietokoneen päämuisti.
5		Akun lukko	Lukitsee akun paikoilleen.

Ympäristö

Lämpötila:

Käyttö: 5 °C - 35 °C. Ei käytössä: -20 °C - 65 °C.

Kosteus (ei kondensoitunut):

Käyttö: 20 % - 80 %. Ei käytössä: 20 % - 80 %.
