Avverenze preliminari

Grazie per aver scelto il notebook Acer, la scelta ideale per poter lavorare in piena libertàanche in movimento.

Le guide disponibili

Sono state realizzate delle guide per assistere l'utente nell'uso del notebook Acer:

Innanzitutto, il manifesto aiuita a splilificare la configurazione del computer.

Il Manuale dell'utente di TravelMate Series contiene informazioni utili per tutti i modelli della series TravelMate. Copre gli argomenti base come ad esempio Empowering Technology di Acer, l'uso della tastiera e dell'audio, ecc. A causa della sua natura, il AcerSystem User Guide menzionato in precedenza a volte fa riferimento a funzioni o caratteristiche presenti solamente in alcuni modelli della series, ma non necessariamente del modello acquistato. Per quello motivo alcuni elementi nel testo sono indicate con "solo per alcuni modelli".

Questa Guida rapida presenta le caratteristiche e le funzioni principali del nuovo computer. Per altre nozioni su come il vostro computer più aiutarvi a divertare ancora più produttivi, consultate la AcerSystem User Guide. Questa guida contiene informazioni dettagliate su argomenti come utilità delsystema, ripristino dei dati, opzioni di espansione e ricerca guasti. Contiene inoltre informazioni sulla garanzia, le norme e gli standardi di riferimento e le avventenze per la sicurezza del vostro notebook. è disponibile nel formato PDF e viene fornita migliorata nel notebook. Per accedervi seguite quosti passaggi:

1 Fare cli su Start > Programmi > AcerSystem.
2 Fare cli su AcerSystem User Guide.

Note: Per visualizzare il file, è necessario che sul computer sia installato Adobe Reader. Se Adobe Acrobat Reader non è installato sul computer,fare cigui su AcerSystem User Guide per eseguire il programma di installatione di Adobe Reader. Per completeness l'installazione, attenerisi alle istruzioni visualizzate sullo schermo.Per istruzioni sull'uso di Adobe Reader, consultare il menu Guida in linea e supporto tecnico .

Presentazione del notebook Acer

Dopo aver configurato il computer come illustrato nel manifesto, far riferimento alla presente documentazione per la presentazione del nuovo notebook Acer.

Vista dall'alto

#	Icona	Elemento	Descrizione
1		Microfono	Microfono stereo interno per la registrazione di audio.
2		Webcam	Web camera per la comunicazione video (solo per alcuni modelli).
3		Display	Grande display a cristalli liquidi (Liquid-Crystal Display; LCD), per una visualizzazione confortevole (la configurazione può variarere in relazione ai modelli).
4		Indicatore comunicazione	Indica lo stato della connettività wireless del computer.
		Indicatore disco rigido	Si accende quando l'unità disco rigido è attivo.
5		Interruttore alimentazione	Accende/spegne il computer.
6		Altoparlante	Offre l'uscita dell'audio.
7		Tastiera	Per l'immissione di dati sul computer.
8		Touchpad	Dispositivo di puntamento sensibile al tocco con funzioni simili a quella di un comune mouse.
9		Tasti cli (sinistra e destra)	I tasti destra e sinistra hanno le stesse funzioni dei tasti destra e sinistra del mouse.
10		Poggiapolsi	Comoda area su cui poggiare i polsi durante l'utilizzo del computer.

Tasti di scelta rapida

Il computer utilizes i tasti di scelta o le combinazioni di tasti per l'accesso a multi controlli del computer come luminosità dello schermo e uscita volume.

Per attivare i tasti di scelta rapida, tenere premuto e premere l'altro tasting della combinazione.

Tasti di scelta rapida	Icona	Funzione	Descrizione
+Fn> + <F3>		Comunicazioni	Attiva/disattiva i dispositivi di comunicazione del computer. (I dispositivi di comunicazione possono variate in relazione alla configurazione.)
<Fn> + <F4>	Z	Sospensione	Attiva la modalità sospensione del computer.
<Fn> + <F5>	□□	Passaggio da uno schermo all'alto	Consente la commutazione in uscita display tra video del display o monitor esterno (se collegato) e entrambi.
<Fn> + <F6>	*	Disattiva display	Disattiva la retroilluminazione dello schermo per risparmiare energia. Premere un+tastQLalsiasi per tornare allo stato precedente.
<Fn> + <F7>		Attivazione e disattivazione del touchpad	Attiva e disattiva il touchpad.
<Fn> + <F8>		Attivazione e disattivazione degli altoparlanti	Attiva e disattiva gli altoparlanti.
<Fn> + <△>		Aumento del volume	Aumenta il volume.
<Fn> + <∇>		Riduzione del volume	Riduce il volume.
<Fn> + <▷>		Aumento della luminosità	Aumenta la luminosità dello schermo.
<Fn> + <◁>		Riduzione della luminosità	Riduce la luminosità dello schermo.

Vista frontale in dettaglio

#	Icona	Elemento	Descrizione
1	IMMIM MULTIMEDICARD SD	Lettore di schede 2-in-1	Supporta Secure Digital (SD), MultiMediaCard (MMC). Nota: Premere per rimuovere/installare la scheda. è possibile utilizzato una sola scheda di memoria alla volta.
2		Indicatore di accensione/ alimentazione	Indicano lo stato di accensione/alimentazione del computer.
		Indicatore batteria	Indica lo stato della batteria del computer. 1. In carica: Luce di colore giallo quando la batteria è in ricarica. 2. Completamente carica: Luce di colore blu quando è nella modalità AC.

Vista posteriore

#	Elemento	Descrizione
1	Batteria	Fornisce l'alimentazione al computer quando viene utilizzatoswana corrente elettrica.

Vista da sinistra

#	Icona	Elemento	Descrizione
1		Jack CC-in	Per il collegamento all'adattatore CA.
2		Aperture per la ventilazione	Permettono il raffreddamento del computer,anche dello uso prolongato.
3		Porta display esterno (VGA)	Effettua il collegamento a un dispositivo di visualizzazione (ad es.,monitor esterno, proiettre LCD).
4		Porta Ethernet (RJ-45)	Per il collegamento a una rete con Ethernet 10/100/1000.
5	HDMI	Porta HDMI	Supporta il collegamento per video digitali ad alta definizione.
6		Porta USB 2.0	Per il collegamento ai dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB).
7		Jack ingresso microfono	Accetta ingressi proveniente da microfoni esterni.
		Jack auricolare/ altoparlante/ line-out	Per il collegamento a dispositivi audio line-out (ad es., altoparlanti, auricolari).

Vista da destra

#	Icona	Elemento	Descrizione
1	+	Porte USB 2.0	Per il collegamento a dispositivi USB 2.0 (ad es., mouse USB, fotocamera USB).
2		Unità ottica	Unità ottica interna, accetta CD o DVD.
3		Indicatore accesso disco ottico	Si accende quando il disco ottico è attivo.
4		Pulsante di espulsione del disco ottico	Espelle il disco ottico dall'unità.
5		Foro di espulsione di emergenza	Espelle il vassoio del disco ottico se il computer è spento. Note: Inserire la punta di un fermaglio nel foro di apertura di emergenza per espellere il vassoio dell'unità ottica quando il computer è spento.
6	K	Slot blocco Kensington	Per il collegamento al blocco di sicurezza dei computer Kensington-compatible. Note: Avvolgere un cavo di sicurezza per computer intorno ad un oggetto fisso, ad esempio un ravolo o la maniglia di un cassetto chiuso a chiave. Inserire la serratura nel foro e girare la chiave per fissare il blocco. Sono disponibilianche modellienza chiave.

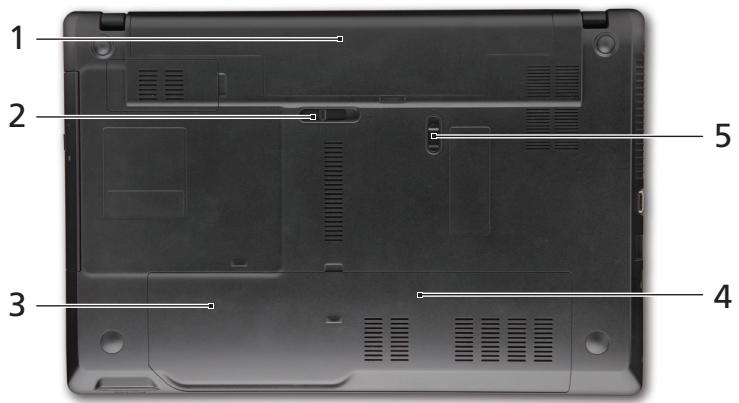

Vista base

#	Icona	Elemento	Descrizione
1		Alloggiamento della batteria	Contiene il modulo batteria del computer.
2		Gancio di rilascio della batteria	Per togliere la batteria.
3		Alloggiamento per il disco rigido	Contiene il disco rigido del computer (fissato con viti).
4		Vano per la memoria	Contiene la memoria principale del computer.
5		Blocco batteria	Blocca la batteria al suoosto.

Condizioni operative

• Temperatura:

Di esercizio: da 5^ a 35^
Non di esercizio: da -20°C a 65°C

Umidità (senza condensa):

Di esercizio: da 20% a 80%
Non di esercizio: da 20% a 80%
