Produkttyp	Bärbar dator
Märke	ACER
Modell	TRAVELMATE 5735Z
Mått (L x B x H)	380 x 260 x 30 mm
Vikt	Cirka 2,5 kg
Skärm	15,6 tum, upplösning 1366 x 768
Processor	Intel Core 2 Duo (beroende på konfiguration)
RAM-minne	2 GB DDR2 (utbyggbart)
Hårddisk	250 GB SATA
Optisk enhet	DVD±RW
Strömförsörjning	Nätadapter 65 W, Li-ion batteri 6 celler
Anslutningar	Wi-Fi 802.11 b/g/n, Ethernet 10/100/1000, Bluetooth (beroende på modell)
USB-portar	3 x USB 2.0
Videoutgång	VGA, HDMI
Ljud	Mikrofonuttag, hörlursuttag, stereohögtalare
Webbkamera	Acer Crystal Eye
Mikrofon	Inbyggd stereo
Säkerhet	Kensington-låsplats
Underhåll	Rengör med en mjuk, torr trasa. Undvik vätskor.
Reservdelar	Batteri, hårddisk, minne (åtkomliga av användaren)
Reparerbarhet	Kan repareras av en kvalificerad tekniker. Se manualen.

Vanliga frågor - TRAVELMATE 5735Z ACER

Hur startar man datorn?

Tryck på strömbrytaren som sitter uppe till höger på tangentbordet.

Hur aktiverar man pekplattan (touchpad)?

Använd tangentkombinationen Fn + F7 för att aktivera eller avaktivera pekplattan.

Hur matar man ut en skiva från den optiska enheten?

Tryck på utmatningsknappen till höger om enheten. Om den inte fungerar, sätt in ett uträtat gem i nödutmatningshålet.

Hur växlar man till en extern bildskärm?

Tryck på Fn + F5 för att växla mellan inbyggd skärm, extern bildskärm (VGA/HDMI) och båda samtidigt.

Vad gör jag om datorn inte startar?

Kontrollera att nätadaptern är ansluten och att batteriet är laddat. Om strömlampan inte tänds, ta bort batteriet, koppla bort adaptern, vänta 30 sekunder och försök igen.

Hur ökar man skärmens ljusstyrka?

Använd Fn + ▶ för att öka och Fn + ◀ för att minska ljusstyrkan.

Hur återställer man datorn till fabriksinställningarna?

Vid start, tryck på Alt + F10 för att starta systemåterställning. Följ instruktionerna på skärmen. Säkerhetskopiera dina data först.

Hur byter man ut hårddisken?

Stäng av datorn, ta bort batteriet. Skruva loss luckan till hårddiskfacket under datorn, ta bort den gamla disken och sätt i den nya. Skruva tillbaka luckan och sätt tillbaka batteriet.

Varför låter fläkten?

Normalt ljud uppstår vid värmeavledning. Rengör ventilationsöppningarna med tryckluft om ljudet blir överdrivet eller datorn överhettas.

Hur använder man specialtangenterna?

Håll ner Fn-tangenten och tryck på motsvarande tangent (F1-F12) för att aktivera den sekundära funktionen (t.ex. Fn+F3 för Wi-Fi).

BRUKSANVISNING TRAVELMATE 5735Z ACER

Nár du har satt opp datamaskinen som vist på plakaten, la oss ta en omvisning i din nye Acer-notisbokmaskin.

Visning ovenfra

Vi vill tacka für att du valde en bärbar Acer-dator für att uppfylla dina behov av mobil databehandling.

Dina guider

Vi har tagit fram en uppsätting guider som hjälp vid användning av din bärbara Acer-dator:

Till att börja med finns instruktionsfoldern som hjälper dig komma igång med installationen av datorn.

Den tryckta Allmän guide für TravelMate-serien innehäller användbar information som gäller alla modeller i TravelMate-produktserien. Den omfattar grundläggande ämnen som användning av tangentbordet, ljud, osv. Var medveten om att AcerSystem User Guide som namns nedan till följd av sin natur daß och daß hänvisar till Funktioner som bara finns i vissa av seriens modeller men inte nödvändigtvis i den modell som du har kocht. Sādana forekomster markeras i texten med "bara für vissa modeller".

Ienna tryckta Snabbguide presenteras de grundlaggande funktionerna i dinnya dator. Mer information om hur datorn kan hjälpa dig att bli mer produktiv finns i AcerSystem User Guide. Denna handbok innehäller detailjerad information om ämn som systemverktyg, dataåterhamtning, expansionsalternativ och felsökning. Dessutom innehäller den garantiinformation som allmanna foreskrifter och sakerhetsmeddelanden angäende den barbara datorn. Den finns i Portable Document Format (PDF) och har forladdats i den barbara datorn. Följ de här stegen for att få tillgang till den:

1 Valj Start > Alla program > AcerSystem.
2 Dubbelklicka pa AcerSystem User Guide.

Obs! Du maste ha Adobe Reader installerat for att kunna visa documento. Om Adobe Reader inte ar installerat på datornkommen det att installeras nar du dubbelklickar pa AcerSystem User Guide. Folj anvisingarna pa skärmen for att genomfora installationen. Instruktioner fur hur du anvander Adobe Reader finns på menyn Hjalp och Support.

Beskrivning av din bärbara Acer-dator

När du har installerat datorn enlgit illustrationen i instruktsfoldern vill vi beskriva din nga barbara Acer-dator.

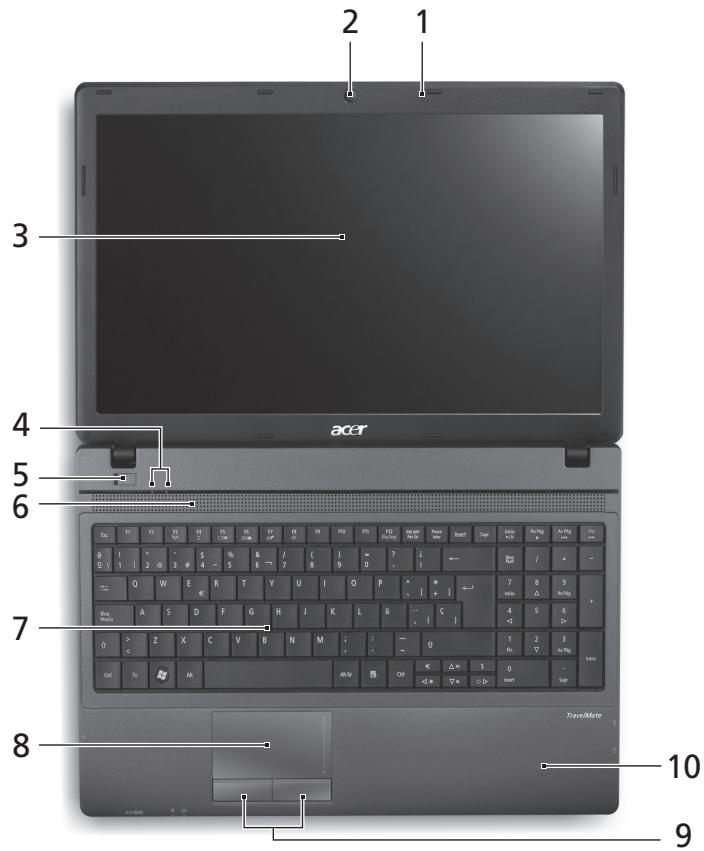

Vy over ovensidan

#	Ikon	Objekt	Beskrivning
1		Mikrofon	Inbyggd stereomikrofon für ljudinspelning.
2		Acer Crystal Eye webbkamera	Webbkamera für videokommunikation (bara für vissa modeller).
3		Bildskärm	Kallas även Liquid-Crystal Display (LCD), visar utdata frän datorn (kconfigurationen kan variera mellan olica modeller).
4	(1)	Kommunikations-indikator	Anger status für datorns trådlösa anslutningsenhet.
	(2)	Hårdiskindikator	Tänds Near hårdisken är aktiv.
5	(3)	Strömbrytare	Slår på och stänger av datorn.
6		Högtalare	Avger utgående ljud.
7		Tangentbord	Für inmatning av data i datorn.
8		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
9		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
10		Handlovsstöd	Handlovsstödet ger bekvämt stöd für handerna;när du använder datorn.

Snabbknappar

Datorn anvander snabbknappar eller knappkombinationer for att komma at de flesta av datorns kontroller, t.ex. skarmens ljusstyrka och volym.

Du aktiverar snabbknappar genom att hälla ned innan du trycker på den andra knappen i snabbknappskombinationen.

Snabbknapp	Ikon	Funktion	Beskrivning
+Fn> + <F3>	((i)	Kommunikation	Aktiverar/avaktiverar datornsCOMMunikationsenheter.(Kommunikationsenheterna kanvariera beroende på konfiguration.)
+Fn> + <F4>	Z2	Viloläge	Placerar datorn i viloläge.
+Fn> + <F5>	□□	Växla bildskärm	Växlar visning mellan datornsbildskärm och en extern monitor(i förekommande fall) och;bàda.
+Fn> + <F6>	*	Bildskärm av	Stänger av bildskärmens bakgrundsbelynsing För att spara ström. Återgå genom att trycka på en valfri knapp.
+Fn> + <F7>	#	Aktivera/ avaktivera pekplatta	Slår på och stänger av pekplattan.
+Fn> + <F8>	#	Aktivera/ avaktivera högitalare	Sätter på/stänger av högtalarna.
+Fn> + <△>	#	Höj volymen	Höjer högtalarvolymen.
+Fn> + <∇>	#	Sänk volymen	Sänker högtalarvolymen.
+Fn> + <▷>	#	Öka lusstyrkan	Ökar bildskärmens lusstyrka.
+Fn> + <◁>	#	Minska lusstyrka	Minskar bildskärmens lusstyrka.

Vy over stängd framsida

#	Ikon	Objekt	Beskrivning
1	MULIMM MULTIMEDICARD SD	2-i-1-kortläsare	Avsedd für Secure Digital (SD) och MultiMediaCard (MMC). Obs! Tryck für att ta bort/sättta i kortet. Endast ett enda kort kan vara aktiv ét gängen.
2		På-indikator	Anger om datorn är av eller på.
		Batteriindikator	Anger status für datorns batteri. 1. Laddar: Lyser med orange sken+när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn és ansluten till nätström.

Vybakifrän

#	Objekt	Beskrivning
1	Batteriladdning	Förserj datorn med ström./(när den användsutan att vara nitansluten.

Vy fran vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en vãxelströmsadapter.
2		Ventilationsöppninger	Möjiggör att datorn*häller sig sval, även after langvarig användning.
3		Port für extern bildskärm (VGA)	Anslutting till en visningsenhet (t.ex. extern bildskärm, LCD-projektor).
4		Ethernet-port (RJ-45)	Ansluts till ett Ethernet 10/100/1000-baserat nätverk.
5	HDMI	HDMI-port	Har stöd für digitala videoansluttingar av högdefinitionstyp.
6		USB 2.0-port	Anslutting für USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
7		Ingång För mikrofon	Anslutting für externa mikrofoner.
		Utgång För hõrlurar/högtalare/linje ut	Ansluts till ljud ut-enheter (t.ex. Högtalare, hõrlurar).

Vy freundiger

#	Ikon	Objekt	Beskrivning
1	+	USB 2.0-portar	Anslutting für USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
2		Optisk,enhet	Inbyggd optisk,enhet für CD-eller DVD-skivor.
3		Ätkomstindikatorfor optisk,enhet	Tändsär den optiska,enhetärenär aktiv.
4		Utmatningsknappfor optisk,enhet	Matar ut skivanfrån den optiska,Läsenheten.
5		Häl for mekanisk ummatning	Matar ut enchetsfcket från den optiska,enhetenär datornäravständg.Obs!For in spetsen på ett gem i det mekaniska ummatningshåletfor att mata ut det optiska enchetsfcketnär datornär avslagen.
6	K	SkåraforKensingtonlås	Ansluts tillett Kensington-kompatibeltdatorskyddslås.Obs!Lagg datornsslsvajer runtt fast foremål, t.ex.ett bordEller handtaget tillenlastskrivbordslåda.Sätt in lasetiuttaget och låsdet sedan genom attvrida om nyckeln.Vissa modellerär docknyckellösa.

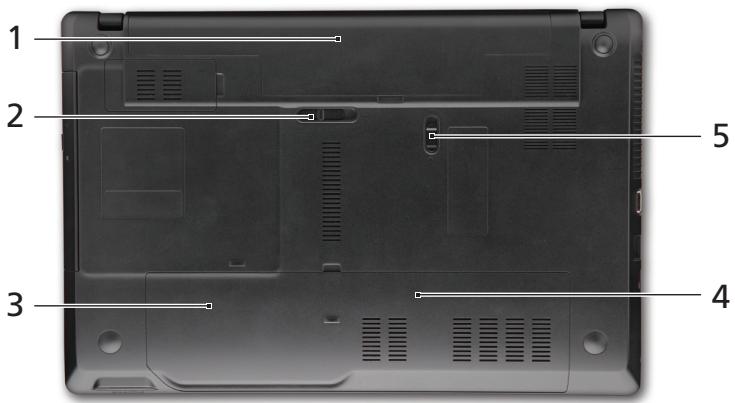

Vy underifràn

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Hake für frigöring av batteriet	Frigör batteriet före borttagning.
3		Hårdiskfack	Utrémme für datorns hårdisk (fastskruvad).
4		Minnesfack	Här finns datorns huvudminne.
5		Batterilås	Läser batteriet på plats.

Miljö

• Temperatur:

Vid drift: 5^ till 35^
Utom drift: -20^ till 65^
