GS7010 - инструмент BLAUPUNKT - Безплатно ръководство за потребителя

Тип продукт	Градински шредер за дървесина
Модел	GS7010
Марка	Blaupunkt
Номинална мощност	2600 W
Напрежение на захранване	230-240 V ~50 Hz
Скорост на празен ход	42 об./мин
Макс. диаметър на клоните	40 mm
Тегло	26.5 kg
Ниво на звуково налягане (LpA)	75.70 dB(A)
Измерено ниво на звукова мощност (LwA)	88.40 dB(A)
Гарантирано ниво на звукова мощност	92 dB(A)
Капацитет на контейнера за отпадъци	Не е посочен
Тип на ножовете	Въртяща се режеща ролка с неподвижен нож
Регулиране на хлабината на ножа	Ръчно чрез копче (по часовниковата стрелка за намаляване на междината, обратно на часовниковата стрелка за увеличаване)
Защита от претоварване	Автоматичен прекъсвач с бутон за нулиране
Защитни функции	Предпазен ключ за предотвратяване на случайно рестартиране, блокировка на резервоара/предпазен ключ
Предназначение	Раздробяване на градински дървесни отпадъци за компостиране
Клас на защита	Клас I (изисква заземен контакт)
Дължина на захранващия кабел	Не е посочена
Превключвател на посоката на двигателя	За режим на раздробяване и изтегляне на клони
Включени аксесоари	Буталка, контейнер за отпадъци, ос за колелата, предпазители на колелата
Почистване	Почиствайте след всяка употреба; не използвайте разтворители; поддържайте вентилационните отвори чисти
Поддръжка	Редовно проверявайте състоянието на ножовете и затягането на винтовете; след първите 2 часа затегнете болтовете отново
Ремонт	Само от оторизирани сервизни специалисти; използвайте само оригинални аксесоари

Често задавани въпроси - GS7010 BLAUPUNKT

Как да стартирам шредера?

Натиснете зеления бутон за включване (маркиран с „I“). Изчакайте, докато ножовете достигнат пълна скорост, преди да подадете материал. За спиране натиснете червения бутон за изключване (маркиран с „0“).

Какво да направя, ако шредерът спре по време на работа?

Вероятно се е задействала защитата от претоварване. Първо отстранете причината (напр. запушване или твърде дебел клон). След това натиснете бутона за нулиране на предпазителя за претоварване, за да рестартирате.

Как да регулирам хлабината на ножа?

Завъртете копчето за регулиране на налягането на ножа по часовниковата стрелка, за да приближите неподвижния нож към режещата ролка (по-малка междина), или обратно на часовниковата стрелка, за да увеличите междината. Регулирайте, докато машината работи, за оптимална производителност.

Мога ли да раздробявам мокри или меки градински отпадъци?

Да, но смесвайте мокри или меки отпадъци с по-дебели клони, за да предотвратите запушване. Избягвайте да поставяте само меки отпадъци от компостен тип; те трябва да се компостират отделно.

Какви предпазни мерки трябва да взема?

Винаги носете предпазни очила, защитни ръкавици и защита за слуха. Дръжте ръцете далеч от бункера. Не носете широки дрехи или бижута. Използвайте дефектнотокова защита (RCD) с номинален ток ≤30 mA.

Как да почистя шредера?

След всяка употреба отстранете растителните остатъци от устройството и долния капак. Поддържайте вентилационните отвори и корпуса на двигателя чисти с кърпа, четка или сгъстен въздух. Не използвайте вода или разтворители.

Какъв е максималният диаметър на клоните, които мога да раздробя?

Максималният диаметър на клоните е 40 mm. За най-добра производителност раздробявайте пресни клони скоро след рязане.

Как да променя посоката на въртене на ножа?

Използвайте бутона за превключване на посоката на въртене на ножа (поз. 13 на контролния панел). Натиснете нагоре за режим на раздробяване, натиснете надолу за стартиране на изтегляне на клони (обратен ход), ако клоните заседнат.

Какво да направя, ако шредерът издава необичайни шумове или вибрира?

Незабавно изключете машината, изключете я от контакта и проверете за повреди. Проверете ножовете и другите компоненти за разхлабване или повреда. Ако е необходимо, се свържете с оторизиран сервизен център.

Могат ли деца да използват този шредер?

Не. Устройството не трябва да се използва от деца. Дръжте го далеч от деца. Минималната възраст за употреба е 16 години според ръководството.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GS7010 BLAUPUNKT

За да постигнете максимальна удовлетвореност, да се насладите на работата на продукта и да се запознаете с всички негови характеристики и функции, моля, прочетете това ръководство, преди да използвате този продукт.

Преди да използвате устройството, прочетете ръководството и следвайте инструкциите, съдържащи се в него. Производителят не носи отговорност за щети, причинени от използването на устройството за цели, различни от тези, за които е предназначено, или от неправилно обслужване с него.

Съхранявайте настоящото ръководство да бъде използвано също и по време на по-нататьшната употреба на продукта.

• Уредът е предназначен за използване само в домакинството. Не го използвайте за други цели, различни от неговото предназначение.
• Уредът трябва да бъде включен само към захранващ контакт с характеристика, отговаряща на стойностите, посочени върху информационната таблица.
• Трябва да проверите, дали общата консумация на ток от всички устройства, свързани към стенния контакт не надвишава максимальното натоварване на предпазителя.
• Ако използвате удължител, трябва да проверите, дали общата консумация на мощност от включеното към удължителя оборудване не надвишава натоварването на предпазителя. Кабельт на удължителя трябва да бъда разположен така, че да се избегне случайно дърпане и спъване.
• Не позволявайте на захранващия кабел да провисва над ръба на маса или рафт, или да допира до горещи повърхности.
• Уредът не е предназначен за управление с помощта на външен таймер, отделно дистанционно управление или друго оборудване, което може автоматично да включи уреда.
• Преди извършването на дейностите по поддръжка трябва

задължително да изключите уреда от захранването.

- Винаги трябва да изключвате захранващия кабел като издърпате щепсела. Никога не

- бива да изключвате захранващия кабел дърпайки за кабела, тъй като това може да повреди щепсела или кабела, а в краен случай да доведе дори до смъртоносен токов удар.

- Не бива да оставяте включен към контакта уред без надзор.

- Не потапяйте уреда във вода или в друга течност.

- Уредът трябва да бъде редовно почистван съгласно препоръките, описани в раздел Почистване и поддръжка на уреда.

- Не поставяйте уреда в близост до източници на топлина, пламък, електрически отоплителен елемент или върху гореща фурна; Не поставяйте върху никакъв друг уред.

- Уредът може да се използва от хора с ограничени физи чески, сетивни или умствени способности, както и неп ритежаващи познания или опит за използване на този вид оборудване, при условие, че те са под надзор или са получили инструкции за безопасности начин на рабо тата с този уред и са информирани за потенциалните опасности. Когато в близост до включения уред са на мират деца или домашни животни, трябва да запазите особено внимание при работа с уреда. Децата не бив а да си играят с уреда.

- Не използвайте уреда в близост до лесно запалими материали.

- Не излагайте уреда на въздействието на атмосферни фактори (дъжд, слънце и др.), нито не го използвайте в помещения с повишена влажност (баня, влажни бунгала).

- Периодично проверявайте състоянието на захранващия кабел. Ако захранващият кабел е повреден, той трябва да бъде сменен от представител на производителя или на специализиран ремонтен сервис или от квалифицирано лице, за да се избегне опасност.

• Не използвайте уред с повреден захранващ кабел, щепсел или ако е бил изпуснат или повреден по друг начин, или ако не работи правилно. Не ремонтирайте самостоятелно уреда, тъй като това може да доведе до токов удар.
  Повредения уред трябва да предадете в съответен сервизен пункт за проверка и ремонт. Всички ремонти трябва да бъдат извършени само от оторизирани сервизни пунктове. Неправилно извършен ремонт може да причини сериозна опасност за потребителя.
• Използвайте само оригинални аксесоари или препоръчани от производителя. Използването на други аксесоари, различни от препоръчваните от производителя, може да доведе до повреда на уреда или да причини опасност за безопасната експлоатация.
• Поддържайте работното си място подредено и добре осветено.
• Безредицата и недостатъчното осветление водят до инциденти.
• Не използвайте електроинструменти във взривоопасна атмосфера, т.е. в присъствието на запалими течности, газове или прах.
• Дори при миг невнимание рискувате да изгубите контрол над инструмента.
• Ако е възможно да се монтират електрически инструменти за извличане или събiranе на прах, проверете дали те са монтирани и работят правилно. Използването на такива електроинструменти намалява риска, свързан с наличието на прах.
• Не се накланяйте прекалено много с електроинструмента. Поддържайте стабилна стойка и равновесие. Това ще ви осигури по-добър контрол върху електроинструмента в неочаквани ситуации.
• Избягвайте случайното стартиране на електроинструмента. Уверете се, че превключвателят на захранването е в положение OFF (изключено), преди да включите електроинструмента. Пренасянето на

електроинструмента с пръст върху спусъка или свързването на електроинструмента към електрическата мрежа след включването му може да доведе до злополуки.

- Носете подходящо облекло. Не работете със свободни дрехи и не носете бижута по време на работа. Пазете косата, дрехите и ръкавиците далеч от движещите се части. Движещите се части на електроинструмента могат да се захванат и да издърпат свободно облекло, бижута или дълга коса.

- Преди да стартирате електроинструмента, извадете от него всички гаечни ключове или инструменти. Инструмент или гаечен ключ, който все още е прикрепен към въртящата се част на електроинструмента, може да причини телесни повреди.

- При работа с електроинструменти използвайте повишено внимание, концентрация и здрав разум. Не използвайте електроинструмента, когато сте уморени или сте под въздействието на наркотици, алкохол или лекарства. Само миг невнимание по време на работа с електроинструмент може да доведе до сериозен инцидент.

- Пазете децата далеч от работната зона и НЕ позволявайте на децата да дърпат захранващия кабел - това може да доведе до сериозни наранявания.

- Преди да извършвате каквито и да било настройки, да сменяте аксесоари или да съхранявате електроинструмента, преместете превключвателя в положение "Изключено", за да изключите електроинструмента от захранването. Тези предназни мерки намаляват риска от случайно стартиране на електроинструмента.

- Уверете се, че вентилационните отвори са свободни от отлагания.

- Инструментът може да се използва само в суха и добре осветена среда.

• Този инструмент не трябва да се използва от лица под 16-годишна възраст.

• Продуктът трябва да бъде включен само в електрически контакт с характеристика, съответстваща на стойностите, посочени в номиналната табелка.
• Щепселите на електроинструментите трябва да бъдат съвместими с електрическите контакти. Никога и по никакъв начин не модифицирайте щепсела на захранващия кабел. Непроменени щепсели и съответните електрически контакти намаляват риска от токов удар.

- Избягвайте да допирате заземени или свързани с нулевия потенциал повърхности като тръби, нагреватели, радиатори и хладилници. При контакт със заземени или свързани с нулевия потенциал повърхности опасността от токов удар се увеличава.

- Не излагайте електрическото оборудване на въздействието на дъжд или влажни условия. Ако водата навлезе в електрическия инструмент, рискът от токов удар се увеличава.

- Не излагайте електрическото оборудване на въздействието на дъжд или влажни условия. Ако водата навлезе в електрическия инструмент, рискът от токов удар се увеличава.

- Не опъвайте захранващите кабели. Никога не използвайте захранващия кабел за пренасяне, теглене на електрическото оборудване или за изтегляне на щепсела на уреда от контакта. Пазете захранващия кабел далеч от източници на топлина, масла, остри ръбове или движещи се части. Повредени или заплетени захранващи кабели повишават опасността от токов удар.

- Преди да започнете работа, проверете захранващия кабел. Не започвайте работа, ако захранващият кабел или удължителят е протрит, срязан или повреден по друг начин. Ако захранващият кабел е повреден по време на употреба, изключете уреда и извадете щепсела от електрическия контакт.

- В случай че електроинструментът се използва на открыто, захранвашите кабели трябва да бъдат удължени с водоустойчиви удължители, предназначени за работа на открыто. Използването на такъв удължител намалява риска от токов удар. Напречното сечение на удължителния кабел трябва да бъде най-малко 1,5 mm , ^2 когато дължината на кабела е по-малка от 20 m, а ако дължината на кабела е между 20 и 50 m, минималното напречно сечение е 2,5 mm . ^2

- Като защита срещу удар от захранващо напрежение трябва да се използва диференциалнотоковата защита (RCD). Използването на дефектнотоково устройство RCD намалява опасността от токов удар. Оборудването трябва да се захранва чрез диференциоално токов прекъсвач с номинален ток не по-голям от 30 mA.

Обща информация

• Този уред е предназначен да се използва само в домашна градина, съгласно описанието и правилата за безопасност от настоящата инструкция за употреба.
• Не поставяйте ръцете си в мелачката по време на работа на машината. Остриетата се движат още няколко секунди след изключване на машината.
• Трябва да се внимава около мелачката да няма хора. По време на работа могат да бъдат изхвърлени чужди тела и отломки.

СИМВОЛИ

• В инструкции боравене или На чиния табелка с данни инструменти те могат се появи себе си следнотосимволи.
• Тезимаркировките съдържат важна информация за продукта и инструкции как да го използвате.

	Прочетете ръководството за потребителя.		Използвайте защита за ушите
	Общо предупреждение		Носете защитни ръкавици
	Пожарна опасност		Носете защитно облекло
	Опасност от токов удар		Носете гозащитна маска
	Носете предпазни очила		Използвайте респираторна защита

Ако продуктът е означен със символ на зачеркната кофа за боклук, това означава, че продуктът е в съответствие с Европейската директива 2012/19/EU. Трябва да се запознаете с изискванията относно местното разделно събиране на излязлото от употреба електронно и електрическо оборудване. Да се следват действащите местни разпоредби. Този продукт не бива да се изхвърля заедно с битовите отпадъци. Правилното утилизиране на излезлия от употреба продукт ще предотврати потенциалните негативни ефекти върху природната среда и човешкото здраве.

Уредът е произведен от висококачествени материали и подвъзли, които подлежат на рециклиране и повторно използване.

Предназначение на уреда:

Уредът е предназначен за смилане на дървесни градински отпадъци за компостиране.

Контейнерът е предназначен за събиране на раздробения материал и за съхранение.

Контейнерът за отпадъци не трябва да се използва за други цели.

• Използвайте предпазни очила в съответствие със стандарта En166
• Използвайте защитни маски в съответствие със стандарта En149
• Използвайте други прецизни лични предпазни средства, в зависимост от вида на извършваната работа

Описание на уреда:

1. Контейнер за отпадъци
2. Заключване на контейнера/бутон за безопасност
3. Отвор за зареждане
4. Колело
5. Корпус на уреда
6. Въртящ бутон за регулиране на натиска на острието

7. Бутало

8. Захранващ кабел

9. Стойка на уреда
10. Ръкохватка
11. Стойка
12. Бутон за включване
13. Бутон за превключване на посоката на въртене на острието.
14. Бутон за изключване
15. Предпазител срещу претоварване

1) Зеленият бутон стартира мелачката

2) Червеният бутон "14": спира мелачката

Забележка: устройството е оборудвано с предпазен превключвател, за да се предотврати случайно включване след прекъсване на захранването

Бутонът за превключване на посоката на движение „13“ трябва да бъде поставен в посока нагоре, за да може двигателят да работи в режим рязане.

2) бутон 13 в посока: надолу: ↓натиснете бутон 13 надолу, за да започнете изтеглянето на клона. Когато контейнерът за отпадъци е пълен:

1) натиснете червения бутон "14"
2) преместете ключа за блокиране на контейнера
3) извадете контейнера за отпадъци
4) изпразнете го и го поставете обратно

Отворете опаковката и извадете уреда от нея. Извадете контейнера за отпадъци и извадете основната част на машината и аксесоарите.

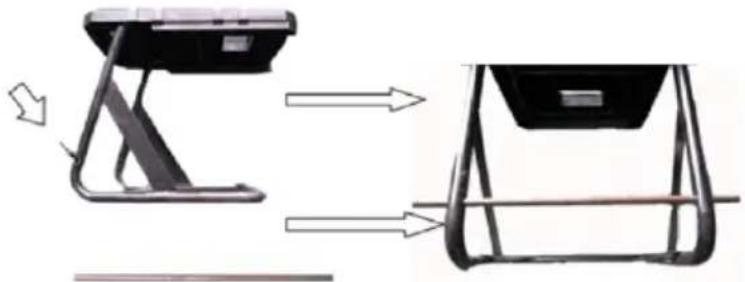

Монтаж на вала на колелата

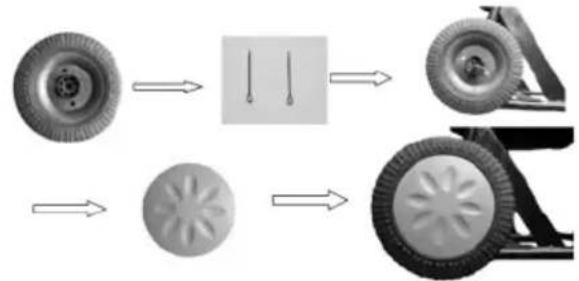

Монтаж на колелата и капаците на колелата:


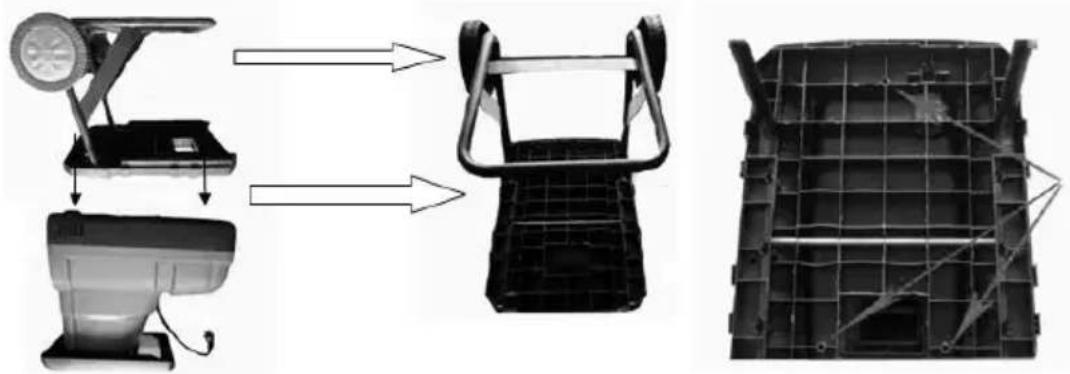

Монтаж

Монтаж на контейнера за отпадъци

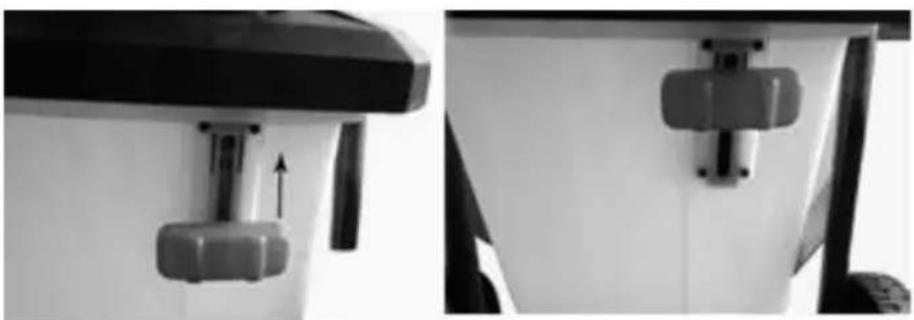

Застопорете зъбната предавка на блокадата

Регулиране на клирънса на острието

За да се осигури оптимална работа на мелницата, с помощта на бутона за регулиране на натиска на острието се настройва клирънса между неподвижното острие и режещия вал. Настройка на клирънса:

• Включете уреда.
- Завъртете бутона за регулиране наляво, за да увеличите разстоянието между неподвижното острие и режещия вал
- Завъртете бутона за регулиране надясно, за да намалите разстоянието между неподвижното острие и режещия вал.
- По време на работа се препоръчва да се проверява натиска на острието. Необходимият натиск може да бъде различен за различните сечения на раздробяваните клони.

УПОТРЕБА НА УРЕДА

За да стартирате мелачката, натиснете превключвателя на бутона за включване до позицията, обозначена с "l", за да изключите, трябва да натиснете" 0". Изчакайте, докато остриетата започнат да се въртят с пълна скорост, преди да започнете зареждането на материала за смилане. Не поставяйте материала в отвора за зареждане, когато машината е изключена или не работи при пълна скорост.

ЗАБЕЛЕЖКА: Устройството е оборудвано с прекъсвач срещу претоварване. Автоматичният прекъсвач ще бъде активиран, когато натрупаният смлян материал блокира режещите дискове , когато партидата от зареден материал е твърде твърда или дебела и надвишава възможностите на двигателя или когато има твърде голямо съпротивление на режещото острие . След като отстраните причината за претоварването на машината натиснете бутона за ресетване.

ЗАБЕЛЕЖКА: Ако ножът удари твърд предмет или се появят необичайни шумове или вибрации, трябва да изключите машината. Извадете щепсела от електрическия контакт и изпълнете следните дейности:

• проверете ножа и другите компоненти за евентуални повреди.
• проверете дали няма разхлабени елементи и ги затегнете, ако е необходимо.
  При необходимост се свържете с оторизиран сервисен център.

Указания за раздробяване

Твърдостта на клоните, предназначени за раздробяване, зависи от техния вид, възраст и степен на влажност на дървото. Най-ефективно е раздробяването на пресни клони, веднага след отрязването им. Меките градински отпадъци трябва да се раздробяват на по-малки партиди, особено когато са влажни. За да предотвратите блокирането на такъв материал, от време на време раздробявайте по-дебели клони.

Клоните, стърчащи от уреда, могат да ударят оператора, когато бъдат захванати и издърпани навътре; затова стойте на безопасно разстояние!

Зареждайте само количество материал, което няма да блокира мелачката.

Влажните или остатъчни градински отпадъци трябва да се раздробяват последователно с подебели клони. Това предотвратява прекомерното претоварване на режещото острие

Не поставяйте меки отпадъци от компостов тип в мелачката. Този вид материал трябва да бъде директно компостиран.

Трябва да обърнете внимание раздробеният материал да може да излиза свободно през отвора на изхода, тъй като

има опасност от запушване, когато се дава твърде много материал за раздробяване.

Изпразвайте редовно контейнера за раздробен материал. Контейнерът може да не се напълва равномерно.

Почистване, поддръжка:

1. След всяка употреба на устройството почиствайте цялото устройство от растителни остатъци и долната защита от събраната, сбита маса.
2. Вентилационните слотове и корпусът на двигателя трябва винаги да са чисти от прах и замърсявания, доколкото е възможно. Избършете уреда с чиста кърпа, четка или продухайте със сгъстен въздух.

3. Препоръчва се да се почиства веднага след всяка употреба.

4. Не използвайте почистващи препарати или разтворители за почистване на уреда; могат да повредят елементите на изделието, изработени от пластмаса. Внимавайте в уреда да не прониква вода.

5. Редовно трябва да се проверява състоянието на кордата, както и затягането на винтовете. При нови машини първата проверка за затягане на болтовете трябва да се извърши след около 2 часа работа на тримера. Ако е необходимо, затегнете разхлабените винтове.
6. Погрижете се за правилното състояние на всички компоненти на електроинструмента, както и не го претоварвате и не извършвайте работа, за която уредът не е предназначен.

Технически данни:

Захранващо напрежение: 230-240V\~ 50Hz

Номинална мощност: 2600W

Максимална дължина на острието (mm): ∅40

Тегло: 26,5kg

Шум и вибрации.

Шумът и вибрациите са измерени в съответствие със стандарт EN ISO 3744:2010

Емисия на шум: Ниво на акустично налягане LpA: 75,70 dB (A)

Гарантирано ниво на звукова мощност: LwA: 92 dB (A)
