Toote tüüp	Aia puuhakkur
Mudel	GS7010
Bränd	Blaupunkt
Nimivõimsus	2600 W
Toitepinge	230-240 V ~50 Hz
Tühikäigu pöörded	42 rpm
Maksimaalne oksa läbimõõt	40 mm
Kaal	26.5 kg
Helirõhutase (LpA)	75.70 dB(A)
Mõõdetud helivõimsustase (LwA)	88.40 dB(A)
Garanteeritud helivõimsustase	92 dB(A)
Jäätmemahuti maht	Täpsustamata
Lõiketera tüüp	Pöörlev lõikerull statsionaarse teraga
Teravahe reguleerimine	Käsitsi nupuga (päripäeva vähendab vahet, vastupäeva suurendab)
Ülekoormuskaitse	Automaatne kaitselüliti lähtestusnupuga
Ohutusfunktsioonid	Ohutuslüliti juhusliku taaskäivituse vältimiseks, mahuti lukk/ohutuslüliti
Sihtotstarve	Aia puujäätmete purustamine kompostimiseks
Kaitseklass	I klass (nõuab maandatud pistikupesa)
Toitejuhtme pikkus	Täpsustamata
Mootori suunalüliti	Purustusrežiimi ja okste tõmbamise jaoks
Kaasasolevad tarvikud	Tõukur, jäätmemahuti, rattatelg, rattakaitsed
Puhastamine	Puhasta pärast iga kasutamist; ära kasuta lahusteid; hoia ventilatsiooniavad puhtad
Hooldus	Kontrolli regulaarselt tera seisukorda ja kruvide pinget; pärast esimesi 2 tundi pinguta poldid uuesti
Remonditavus	Ainult volitatud teenindusspetsialistid; kasuta ainult originaaltarvikuid

Korduma kippuvad küsimused - GS7010 BLAUPUNKT

Kuidas käivitada purustit?

Vajuta rohelist sisselülitamise nuppu (märgistusega "I"). Oota, kuni terad saavutavad täiskiiruse, enne materjali etteandmist. Peatamiseks vajuta punast väljalülitamise nuppu (märgistusega "0").

Mida teha, kui purusti töötamise ajal seiskub?

Tõenäoliselt on rakendunud ülekoormuskaitse. Esmalt kõrvalda põhjus (nt ummistus või liiga paks oks). Seejärel vajuta ülekoormuskaitse lähtestusnuppu taaskäivitamiseks.

Kuidas reguleerida terade vahet?

Pööra tera surve reguleerimisnuppu päripäeva, et viia statsionaarne tera lõikerullile lähemale (väiksem vahe), või vastupäeva, et vahet suurendada. Reguleeri masina töötamise ajal optimaalse jõudluse saavutamiseks.

Kas ma saan purustada märga või pehmet aiajäätmeid?

Jah, kuid sega märjad või pehmed jäätmed paksemate okstega, et vältida ummistumist. Väldi ainult pehmete kompostitüüpi jäätmete panemist; need tuleks kompostida eraldi.

Milliseid ohutusmeetmeid peaksin võtma?

Kanna alati kaitseprille, kaitsekindaid ja kuulmiskaitseid. Hoia käed eemal lehtrist. Ära kanna lahtisi riideid ega ehteid. Kasuta rikkevoolukaitselülitit (RCD) nimiväärtusega ≤30 mA.

Kuidas puhastada purustit?

Pärast iga kasutamist eemalda seadmelt ja alumiselt kattelt taimede jäägid. Hoia ventilatsiooniavad ja mootori korpus puhtad kuiva lapi, harja või suruõhuga. Ära kasuta vett ega lahusteid.

Mis on maksimaalne oksa läbimõõt, mida saan purustada?

Maksimaalne oksa läbimõõt on 40 mm. Parima tulemuse saavutamiseks purusta värskeid oksi varsti pärast lõikamist.

Kuidas muuta tera pöörlemissuunda?

Kasuta tera pöörlemissuuna lüliti nuppu (juhtpaneeli punkt 13). Lükka üles purustusrežiimi jaoks, lükka alla okste tõmbamise (tagurpidi) käivitamiseks, kui oksad kinni jäävad.

Mida teha, kui purusti teeb ebatavalisi helisid või vibreerib?

Lülita masin kohe välja, ühenda lahti ja kontrolli kahjustusi. Kontrolli terasid ja muid komponente lõtvuse või kahjustuste suhtes. Vajadusel pöördu volitatud teeninduskeskusesse.

Kas lapsed saavad seda purustit kasutada?

Ei. Seadet ei tohi kasutada lapsed. Hoida lastele kättesaamatus kohas. Miinimumvanus kasutamiseks on vastavalt juhendile 16 aastat.

KASUTUSJUHEND GS7010 BLAUPUNKT

Suurima rahulolu saavutamiseks, toote jõudluse nautimiseks ning kõigi selle omaduste ja funktsioonide tundmaõppimiseks lugege enne toote kasutamist käesolev juhend läbi.

Enne seadme kasutamist lugege läbi kasutusjuhend ja toimige selles sisalduvate suuniste kohaselt. Tootja ei vastuta kahjude eest, mis on põhjustatud seadme kasutamisest vastuolus selle otstrabega või väärast käsitsemisest.

Hoidke kasutusjuhend alles, et seda saaks kasutada ka toote hilisema kasutamise käigus.

• Seade on ette nähtud üksnes kodumajapidamises kasutamiseks. Mitte kasutada muul eesmärgil, mis ei vasta seadme otstarbele.
• Seade tuleb ühendada üksnes maandatud toitepesasse, mille andmed vastavad seadme andmesildile märgitud väärtustele.
• Kontrollige, kas köikide seinakontakti ühendatud seadmete poolt kasutatud voolutarve ei ületa kaitsme maksimaalset koormust.
• Kui kasutate pikendusjuhet, tuleb kontrollida, kas pikendusjuhtmega ühendatud seadme koguvool ei ületa pikendusjuhtme koormuse parameetreid. Pikendusjuhtme kaabel tuleb juhtida nii, et vältida selle juhuslikku tömbamist ja selle taha komistamist.
• Vältige seadme toitejuhtme rippumist üle laua või riiulite servade ja selle kokkupuudet kuumade pindadega.
• Seade ei ole ette nähtud juhtimiseks välise viitlüliti, eraldi kaugjuhtimispuldi või muu seadme abil, mis võib seadme automaatselt välja lülitada.
• Enne hooldustööde alustamist tuleb alati seade toitevõrgust välja võtta.
• Toitekaabli eemaldamisel seinakontaktist tuleb seda alati tömmata pistikust. Ärge võtke toitejuhet kunagi pesast kaablist tömmates, kuna pistik või juhe võib saada kahjustada, äärmisel juhul võib see põhjustada isegi surmaga lõppevat elektrilööki.

- Ärge jätke toitepesasse sisselülitatud seadet järelevalveta.

- Årge pange seadet vette ega muude vedelikku.

- Seadet tuleb regulaarselt puhastada vastavalt punktis „Seadme puhastamine ja hooldus” kirjeldatud juhistele.

- Ärge pange seadet soojusallikate, leekide, elektriliste kütteelementide või kuuma ahju lähedale. Ärge pange seda mistahes muu seadme peale.

- Piiratud füüsiliste, sensoorsete või psüühiliste võimetega aga ka seadmega töötamise kogemusi või teadmisi mitte omavad inimesed võivad seadet kasutada järelvalve all või tingimusel, et neid on selle seadme turvalise kasutamise teemal instrueeritud ja potentsiaalsetest ohtudest teavitatud.

- Olge eriti ettevaatlikud seadme kasutamisel, kui selle läheduses viibivad lapsed või koduloomad. Ärge laske lapsi seadmega mängida.

- Ärge kasutage seadet kergestisüttivate materjalide läheduses.

- Ärge jätke seadet ilmastikutingimuste möju kätte (vihm, päike, etc.) ning ärge kasutage seda körgema niiskusastmega tingimustes (vannitoad, niisked suveelamud).

- Kontrollige toitejuhtme seisundit regulaarselt. Juhul, kui seadmega integreeritud toitejuhe on vigastada saanud, tuleb see välja vahetada tootja poolt või spetsiaalses remonditöökojas või kvalifitseeritud isiku poolt ohu vältimise eesmärgil.

- Ärge kasutage vigastatud toitejuhtmega, pistikuga seadet või seadet, mis on maha kukkunud või mistahes muul viisil vigastada saanud ega tööta korrektselt. Ärge parandage seadet omavoliliselt, kuna see võib põhjustada elektrilöögi ohtu. Kahjustatud seade tuleb viia vastavasse teeninduspunkti selle kontrollimise või remondi otstarbel. Mistahes parandustöid on lubatud teostada üksnes volitatud teeninduspunktides. Ebakorrektselt tehtud parandus võib kujutada endast kasutajale tõsist ohtu.

- Kasutage ainult seadme originaaltarvikuid või tootja poolt

soovitatud tarvikuid. Tarvikute kasutamine, mida tootja ei soovita, võib põhjustada seadme kahjustumist ja ohustada kasutamisohutust.

• Hoolitsege töökoha korrasoleku ja korraliku valgustuse eest.
• Korratus ja ebapiisav valgustus põhjustavad õnnetusi.
• Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, st tuleohtlike vedelike, gaaside või tolmu läheduses.
• Hetkeline tähelepanematus vöib pöhjustada kontrolli kaotamise tööriista üle.
• Kui on olemas elektritööriistade tolmuärastus- või - kogumisseadmete külge paigaldamise võimalus, kontrollige, kas need on korralikult kinnitatud ja töötavad nõuetekohaselt. Selliste elektritööriistade kasutamine vähendab tolmuga tekitatavat ohtu.
• Ärge kūünitage elektritööriistaga liiga kaugele. Hoidke stabiilset rühti ja tasakaalu. Tänu sellele on teil elektritööriista üle ettenägematutes olukordades parem kontroll.
• Vältige elektritööriista juhuslikku käivitumist. Enne elektritööriista vooluvörku ühendamist veenduge, et toitelüliti oleks väljalülitatud asendis (OFF). Elektritööriista kandmine sörmega päästikul või sisselülitatud elektritööriista vooluvörku ühendamine võib põhjustada önnetusi.
• Kandke sobivat riietust. Ärge töötage lohvakates riietes ega kandke töötamise ajal ehteid. Hoidke oma juuksed, riided ja kindad liikuvatest osadest eemal. Elektritööriista liikuvad osad võivad endaga kaasa haarata ja sisse tõmmata riiete ja ehete lahtised osad või pikad juuksed.
• Enne elektritööriista käivitamist eemaldage sellelt köik vötmed või tööriistad. Elektritööriista pöörleva osaga ühendatud tööriist või võti võib põhjustada kehavigastusi.
• Elektritööriistadega töötades olge ettevaatlik, keskenduge tööle ja kasutage tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Isegi hetkeline tähelepanematus

elektritööriistaga töötamise ajal võib põhjustada tõsise õnnetuse.

• Hoidke lapsed töökohast eemal ja ÄRGE laske lastel toitejuhtmest tömmata – see vöib pöhjustada tösiseid vigastusi.
• Enne mis tahes reguleerimist, tarvikute vahetamist või elektritööriistade hoiulepanekut seadke lüliti väljalülitatud asendisse, et elektritööriist vooluvõrgust lahti ühendada. Sellised ennetusmeetmed vähendavad elektritööriista juhusliku käivitumise ohtu.
• Veenduge, et ventilatsiooniavades ei oleks prahti.
• Seadet tohib kasutada ainult kuivas, hästi välgustatud keskkonnas.
• Seda tööriista ei tohi kasutada alla 16-aastased isikud.

Elektriline ohutus

• Seade tuleb ühendada ainult andmeplaadil olevate näitajate väärtustega kooskõlas oleva pesaga.
• Elektritööriistade pistikud peavad voolupesadega sobima. lialgi ei tohi toitejuhtme pistikut mingil viisil modifitseerida.
• Modifitseerimata pistikud ja asjakohased voolukupesad vähendavad elektrilöögi ohtu.
• Vältida maandatud või massiga ühendatud pindade, nagu torude, kütteseadmete, radiaatorite ja külmikute puudutamist. Maandatud või massiga ühendatud osade puudutamisel elektrilöögi oht kasvab.
• Elektritoitel seadmeid vihma või niiskuse toimele mitte allutada. Elektrilise tööriista sisse vee sattumise korral elektrilöögi oht kasvab.
• Ühenduskaableid mitte pingutada. lialgi ei tohi ühenduskaablit kasutada elektritoitel seadmete kandmiseks või tömbamiseks või pistiku voolupesast väljatömbamiseks. Hoida ühenduskaabel eemal soojusallikatest, ölidest, teravatest servadest või liikuvatest osadest. Kahjustatud või sassis ühenduskaablid suurendavad elektrilöögi ohtu.
• Kontrollida toitekaablit enne töö alustamist. Kulunud, lõigatud või muul viisil kahjustatud toitekaabli või

pikendusjuhtmega seadet mitte kasutada. Kui toitekaabel saab kasutamise ajal kahjustada, lülitada seade välja ja tömmata pistik voolupesast välja.

• Elektrilise tööriista välitingimustes kasutamise korral pikendada ühenduskaableid välitingimustes kasutamiseks möeldud veekindlate pikendusjuhtmetega. Sellise pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Pikendusjuhtme soone ristlõige peab olema vähemalt 1,5 mm², kui kaabel on lühem kui 20 m, aga kui kaabli pikkus on vahemikus 20 kuni 50 m, on minimaalne ristlõige 2,5 mm.
• Elektrilöögi eest kaitsmiseks tuleb kasutada rikkevoolu kaitseseadmeid (RCD). RCD kaitselüliti kasutamine vähendab elektrilöögi ohtu. Seadmed peavad saama voolu läbi rikkevoolu kaitselüliti, mille nimivool ei ületa 30 mA.

Üldinformatsioon

Seade on vastavalt käesolevas kasutusjuhendis esitatud kirjeldusele ja ohutusjuhistele ette nähtud ainult koduaedades kasutamiseks.

Töö ajal ei tohi käsi purustisse panna. Terad jäävad pärast väljalülitamist möneks sekundiks liikumisse.

Pöörata tähelepanu sellele, et inimesed seadme läheduses ei viibiks. Võörkehad ja praht võivad seadme töötamise ajal välja paiskuda.

SÜMBOLID

• Kasutusjuhendis või tööriista andmeplaadil võivad paikneda järgmised sümbolid.
• Need märgistused sisaldavad toote kohta olulist teavet ja selle kasutamist puudutavaid nõuandeid.

	Lugege läbi kasutusjuhend.		Kasutage kõrvakaitseid
	Üldhoiatus		Kandke kaitsekindaid
	Tulekahjuoht		Kandke kaitseriietust
	Elektrilöögi oht		Kandke kaitsemaski
	Kandke kaitseprille		Kasutage hingamisteede kaitset

Juhul, kui seadmel on läbikriipsutatud prügikasti sümbol, tähendab see, et toode on kooskõlas Euroopa direktiivi 2012/19/EU sätetega. Tutvuge elektri- ja elektroonikaseadmete jäätmete kohaliku kogumissüsteemi nõuetega. Tuleb tegutseda vastavalt kohalikele eeskirjadele. Antud toodet ei tohi kõrvaldada koos olmeprügiga. Kasutatud toote nõuetekohane utiliseerimine aitab välistada selle kahjulikku toimet keskkonnale ja inimtervisele.

Toode on valmistatud kvaliteetsetest materjalidest ja komponentidest, mida on võimalik uuesti ringlusse võtta ja taaskasutada.

Seadme kasutusotstarve:

Seade on ette nähtud puidupõhiste aiajäätmete peenestamiseks kompostimise eesmärgil. Mahuti on ette nähtud purustatud materjali kogumiseks ja hoiustamiseks. Jäätmemahutit ei tohi muudel eesmärkidel kasutada.

KASUTADA INDIVIDUAALKAITSEVAHENDEID

• Kandke kaitseprille kooskõlas standardiga En166
• Kandke kaitsemaski kooskõlas standardiga En149
- Kasutage söltuvalt tööde tüübist muid sihtotstarbelisi individuaalkaitsevahendeid.

Seadme kirjeldus:

1. Jäätmemahuti
2. Mahuti lukustus/kaitselüliti
3. Laadimisava
4. Ratas
5. Seadme korpus
6. Terasurve reguleerimise nupp
7. Tõukur
8. Toitekaabel
9. Seadme raam
10. Käepide
11. Raam
12. Lüliti nupp
13. Tera pöörlemise suuna ümberlüliti nupp.
14. Väljalülitamise nupp
15. Ülekoormuse kaitselüliti

Juhtpaneeli kirjeldus:

1) Roheline nupp käivitab purusti
2) Punane nupp "14": peatab purusti
Tähelepanu: seade on varustatud ohutuslülitiga, et vältida juhuslikku sisselülitamist pärast elektrikatkestust
Mootori suuna lüliti „13“, ↑ et mootor töötaks purustusrežiimis, lülitada nuppu ülespoole.
2) nuppu 13 allapoole: ↓vajutada nuppu 13 allapoole, et käivitada okste väljatömbamine.
Kui jäätmemahuti on täis:

1) vajutada punast nuppu „14"
2) nihutada jäätmemahuti lukustuse lülitit
3) tömmata jäätmemahuti välja
4) tühjendada ja sisestada tagasi

Avada pakend ja vötta seade pakendist välja. Tömmata jäätmemahuti välja ning vötta välja masina peaosa ja tarvikud.

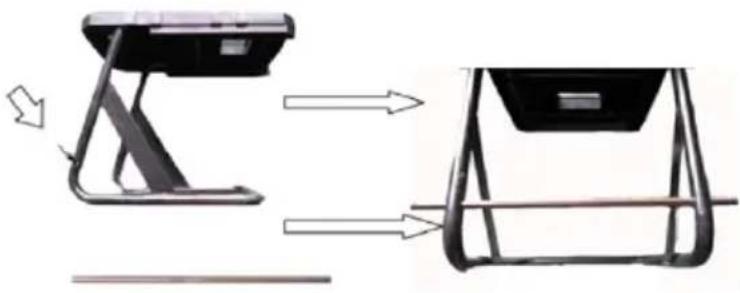

Ratta võlli paigaldamine

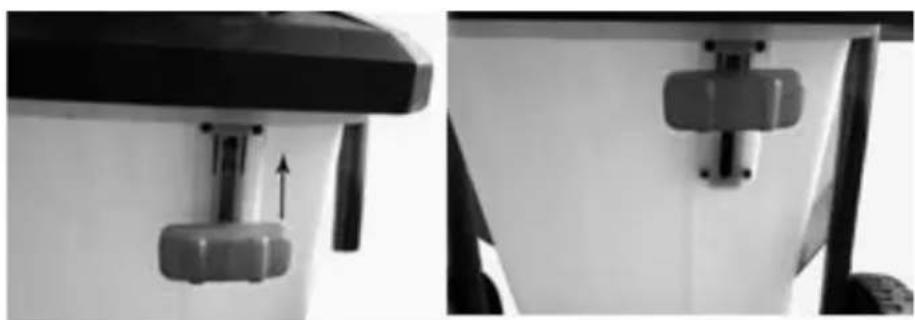

Lukustuse ülekanne blokeerida

Tera vahekauguse reguleerimine

Purusti optimaalseks tööks reguleerida liikumatu tera ja lõikevõlli vahekaugus terasurve reguleerimise nupuga. Vahekauguse määramine:

• Lülitada seade sisse.
- Statsionaarse tera ja löikevölli vahekauguse suurendamiseks keerata reguleerimisnuppu vasakule
- Statsionaarse tera ja lõikevõlli vahekauguse vähendamiseks keerata reguleerimisnuppu paremale
- Soovitatav on töö ajal kontrollida tera survet. Purustatavate okste erinevatele ristlõigetele võib olla nõutav erinev surve.

SEADME KASUTAMINE

Purusti käivitamiseks vajutada sisse/väljalüliti asendisse "l", väljalülitamiseks vajutada "0". Enne peenestatava materjali sisse viskamist oodata, kuni terad hakkavad täiskiirusel pöörlema. Kui masin on välja lülitatud või ei tööta täisvõimsusel, ei tohi etteandmistunnelisse materjali panna.

TÄHELEPANU: Seadmel on ülekoormuslüliti. Lüliti aktiveeritakse automaatselt, kui kogunenud purustatud materjal blokeerib lõikekettaid, kui sisestus on liiga köva või jäme ja ületab mootori võimsust või kui lõiketerale mõjub liiga suur vastupanu. Pärast masina ülekoormuse põhjuse on kõrvaldamist vajutada lähtestamisnuppu.

TÄHELEPANU: Kui tera pörkab vastu köva eset või kui ilmneb ebatavaline müra või vibratsioon, tuleb seade välja lülitada. Eemaldada pistik toitepesast ja toimida järgnevalt:

• kontrollida nuga ja muid elemente tekkinud kahjustuste suhtes.
• kontrollida, et ükski elementidest ei oleks lötvunud ja vajadusel keerata need kinni.
  Vajaduse korral pöörduda volitatud teeninduskeskusesse.

Purustamise juhised

Purustatavate okste ja võrade kõvadus sõltub nende liigist, vanusest ning puidu niiskuse astmest.

Kõige tõhusam on värskete okste purustamine peatselt pärast mahalõikamist. Pehmed aiajäätmed tuleks peenestada väiksemates partiides, eriti kui need on märjad. Sellise materjali ummistumise vältimiseks tuleks aeg-ajalt paksemaid oksi või võrasid purustada.

Seadmest väljaulatuvad oksad võivad välja tömmates operaatorit tabada; seega tuleb säilitada ohutu kaugus!

Sisestada ainult selline kogus materjali, mis purustajat ei blokeeriks.

Niisked või seismajäänud aiajäätmed tuleks purustada jämedamate okste või võradega vaheldumisi.

Sel viisil saab vältida lõiketera ülekoormamist

Mitte sisestada purustisse pehmeid jäätmeid, nagu kompost. Seda tüüpi materjal tuleks kompostida vahetult.

Pöörata tähelepanu, et purustatud materjal saaks väljutusavast vabalt väljuda

purustamiseks liiga suure koguse materjali sisestamisel võib tekkida blokeerumise oht.

Tühjendada purustatud materjali mahutit regulaarselt. Mahuti ei pruugi täituda ühtlaselt.

Puhastamine, hooldamine:

1. Pärast igat kasutust tuleb kogu seade puhastada taimeprahist ja alumine kate kogunenud, kokkupressitud rohumassist.
2. Ventilatsiooniavad ja mootori korpus tuleb võimalusel alati tolmust ning mustusest puhtana hoida. Pühkida seadet puhta lapiga, harjaga või puhuda läbi suruõhuga.
3. Soovitav on puhastada vahetult peale igat kasutust.
4. Mitte kasutada seadme puhastamiseks mingeid puhastusvahendeid ega lahusteid; need võivad kahjustada seadme plastosasid. Hoolitseda, et seadme sisemusse ei satuks vett.
5. Regulaarselt kontrollida lõiketamiili seisundit ning samuti poltide kinnitust. Uute masinate puhul tuleks poltide kinnitust esimest korda kontrollida pärast trimmeri umbes 2 tundi töötamist. Vajaduse korral keerata lõdvenenud poldid kinni.
6. Veenduda, et köik elektritööriista elemendid on heas korras ja et masin ei ole ülekoormatud ega tee tööd, milleks see ei ole ette nähtud

Tehnilised andmed:

Toitepinge: 230-240V\~ 50Hz

Nimivõimsus: 2600W

Pöördeid minutis: 42

Tera max. pikkus (mm): ∅40

Kaal: 26,5kg

Müra ja vibratsioon.

Müra ja vibratsiooni möödeti vastavalt standardile EN ISO 3744:2010

Müra emissioon: Akustilise röhu tase LpA: 75,70 dB (A)

KpA körvalekalle: 3,00 dB (A)

Mõõdetud helivõimsuse tase LwA: 88,40 dB (A)

KwA körvalekalle: 3,00 dB (A)

Helivõimsuse garanteeritud tase: LwA: 92 dB (A)
