GS7010 - Rīks BLAUPUNKT - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas GS7010 BLAUPUNKT PDF formātā.
| Produkta veids | Koka dārza šrederis |
| Modelis | GS7010 |
| Zīmols | Blaupunkt |
| Nominālā jauda | 2600 W |
| Barošanas spriegums | 230-240 V ~50 Hz |
| Bezslodzes ātrums | 42 apgr./min |
| Maksimālais zara diametrs | 40 mm |
| Svars | 26.5 kg |
| Skaņas spiediena līmenis (LpA) | 75.70 dB(A) |
| Izmērītais skaņas jaudas līmenis (LwA) | 88.40 dB(A) |
| Garantētais skaņas jaudas līmenis | 92 dB(A) |
| Atkritumu tvertnes tilpums | Nav norādīts |
| Asmens tips | Rotējošs griešanas veltnis ar stacionāru asmeni |
| Asmens spraugas regulēšana | Manuāli ar pogu (pulksteņrādītāja virzienā samazina spraugu, pretēji pulksteņrādītāja virzienam palielina) |
| Pārslodzes aizsardzība | Automātisks ķēdes pārtraucējs ar atiestatīšanas pogu |
| Drošības funkcijas | Drošības slēdzis, lai novērstu nejaušu iedarbināšanu, tvertnes bloķētājs/drošības slēdzis |
| Paredzētais lietojums | Koka dārza atkritumu smalcināšana kompostēšanai |
| Aizsardzības klase | I klase (nepieciešama zemēta kontaktligzda) |
| Strāvas vada garums | Nav norādīts |
| Motora virziena slēdzis | Smalcināšanas režīmam un zaru vilkšanai |
| Iekļautie piederumi | Stūmējs, atkritumu tvertne, riteņu ass, riteņu aizsargi |
| Tīrīšana | Tīriet pēc katras lietošanas; neizmantojiet šķīdinātājus; uzturiet ventilācijas atveres tīras |
| Apkope | Regulāri pārbaudiet asmens stāvokli un skrūvju pievilkšanu; pēc pirmajām 2 stundām pievelciet skrūves |
| Remontējamība | Tikai pilnvaroti servisa speciālisti; izmantojiet tikai oriģinālos piederumus |
Bieži uzdotie jautājumi - GS7010 BLAUPUNKT
Lietotāju jautājumi par GS7010 BLAUPUNKT
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Rīks PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GS7010 - BLAUPUNKT un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GS7010 zīmola BLAUPUNKT.
LIETOŠANAS INSTRUKCIJA GS7010 BLAUPUNKT
Troksnis un vibrācijas
Lai izjutu vislielāko gandarījumu, izbaudītu izstrādājuma produkta veiktspēju un apgūtu visas tā īpašības un funkcijas, lūdzu, pirms šī izstrādājuma lietošanas izlasiet šo instrukciju.
Pirms ierīces lietošanas izlasiet lietošanas instrukciju un ievērojiet tajā ietvertos norādījumus. Ražotājs nav atbildīgs par jebkādiem bojājumiem, kas radušies, lietojot ierīci pretēji tās paredzētajam lietojumam vai nepareizai lietošanai.
Saglabājiet lietošanas pamācību turpmākai izstrādājuma lietošanai.
- lerīce ir paredzēta tikai lietošanai mājās. Neizmantojiet citiem mērkiem pretēji paredzētajam lietojumam.
- lerīci drīkst pievienot tikai tādai kontaktligzdai, kuras parametri tika norādīti obligātajā izgatavotāja plāksnītē.
- Pārliecinieties, vai visu sienas kontaktligzdai pievienoto ierīču kopējais strāvas patēriņš nepārsniedz drošinātāja maksimālo slodzi.
- Ja tiek izmantots pagarinātājs, pārliecinieties, vai pagarinātājam pievienotā aprīkojuma kopējais jaudas patēriņš nepārsniedz pagarinātāja slodzes parametrus. Novietojiet pagarinātāju tā, lai izvairītos no nejaušas vilkšanas un paklupšanas.
- Neļaujiet ierīces strāvas vadam karāties zem galda vai plaukta malas vai pieskarties karstai virsmai.
- lerīce nav paredzēta vadīšanai ar ārēju laika aiztures slēdzi, atsevišku tālvadības pulti vai citu aprīkojumu, kas varētu automātiski ieslēgt ierīci.
- Pirms jebkādiem apkopes darbiem vienmēr atvienojiet ierīci no strāvas padeves.
- Atvienojot strāvas vadu, vienmēr izvelciet to no kontaktligzdas, turot aiz kontaktdakšas. Nekad nevelciet strāvas vadu aiz vada, jo var tikt bojāts spraudnis vai kabelis, ārkārtējos gadījumos tas var izraisīt pat elektrotraumu. lerīci nedrīkst atstāt bez uzraudzības, kad tā ir pievienota.
- Neiegremdējiet ierīci ūdenī vai citā škīdrumā.
- lerīce regulāri jātīra saskaṇā ar ieteikumiem, kas aprakstīti
sadaļā par ierīces «Tīrīšanu un apkopi».
- Nenovietojiet ierīci siltuma avotu, liesmu, elektriskā sildelementa vai uz karstas cepeškrāsns tuvumā. Nenovietojiet uz citas ierīces.
- Šo ierīci drīkst lietot bērni, kas ir vismaz 8 gadus veci, kā arī personas ar ierobežotām fiziskajām, garīgajām spējām un personas bez pieredzes vai zināšanām par iekārtu, ja tiks nodrošināta uzraudzība vai viņi tiks instruēti par ierīces drošu lietošanu, lai ar to saistīts risks būtu saprotams. Bērni nedrīkst spēlēties ar ierīci. Bērni nedrīkst tīrīt vai veikt ierīces apkopi bez uzraudzības.
- Esiet īpaši uzmanīgs, lietojot ierīci, ja tuvumā atrodas bērni vai mājdzīvnieki. Bērniem nedrīkst ľaut spēlēties ar ierīci.
- Neizmantojiet ierīci viegli uzliesmojošu materiālu tuvumā.
- Nepakļaujiet ierīci laikapstākļiem (lietus, saules un citu iedarbībai) un neizmantojiet to augsta mitruma apstākļos (vannas istabā, mitrās pārvietojamās mājās).
- Periodiski pārbaudiet strāvas vada stāvokli. Ja neatdalāmais strāvas vads tika bojāts, tas jānomaina pie ražotāja vai specializētā remontdarbnīcā vai kvalificētai personali, lai izvairītos no apdraudējumiem.
- Nelietojiet ierīci ar bojātu strāvas vadu, kontaktdakšu vai ja tā ir nokritusi vai jebkādā veidā bojāta, vai arī tā nedarbojas pareizi. Nelabojiet ierīci pats, jo tas var izraisīt elektriskās strāvas triecienu. Nogādājiet bojāto ierīci atbilstošā servisa punktā pārbaudei vai remontam. Jebkādus remontdarbus drīkst veikt tikai pilnvarotie servisa punkti. Nepareizi veikts remonts var izraisīt nopietnus apdraudējumus lietotājam.
- Izmantojiet tikai oriğinâlos ierīces piederumus vai tos, kurus ieteicis ražotājs. Ražotāja neieteiktu piederumu izmantošana var sabojāt ierīci un apdraudēt tās drošu lietošanu.
- Saglabājiet savu darba vietu kārtīgu un labi apgaismotu.
- Nekārtība un nepietiekams apgaismojums izraisa negadījumus.
- Neizmantojiet elektroinstrumentus potenciāli sprādzienbīstamā vidē, t.i., uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē.
- Neuzmanības mirklis var izraisīt kontroles zaudēšanu pār instrumentu.
- Ja ir pieejami putekļu novadīšanas vai savākšanas instrumenti, pārbaudiet, vai tie ir piestiprināti un darbojas pareizi. Šādu elektroinstrumentu izmantošana samazina risku, ko rada puteklu veidošanās.
- Neliecieties pārāk tālu ar elektroinstrumentu. Saglabājiet stabilu stāju un līdzsvaru. Pateicoties tam, neparedzētās situācijās varēsiet labāk kontrolēt elektroinstrumentu.
- Izvairieties no nejaušas elektroinstrumenta iedarbināšanas. Pirms elektroinstrumenta pievienošanas elektrotīklam pārliecinieties, vai strāvas slēdzis ir izslēgtā pozīcijā (OFF). Elektroinstrumenta nēsāšana, turot pirkstu uz sprūda vai elektroinstrumenta pieslēgšana pie tīkla pēc tā ieslēgšanas, var izraisīt negadījumus.
- Valkājiet atbilstošu apgērbu. Nestrādājiet valkājot brīvu apgērbu un nevalkājiet rotaslietas darba laikā. Sargājiet matus, apgērbu un cimdus tāli no kustīgajām daļām. Kustīgas elektroinstrumenta daļas var satvert un ievilkt brīvas apgērba daļas, rotaslietas vai garus matus.
- Pirms elektroinstrumenta iedarbināšanas noņemiet no tā visas uzgriežņu atslēgas vai instrumentus. Instruments vai uzgriežņu atslēga, kas joprojām ir pievienota elektroinstrumenta rotējošajai daļai, var izraisīt fiziskus bojājumus.
- Strādājot ar elektroinstrumentiem, esiet piesardzīgs, koncentrējieties uz darbu un pałaujieties uz veselo saprātu. Neizmantojiet elektroinstrumentu, ja esat noguris vai narkotiku, alkohola vai medikamentu ietekmē. Neuzmanības brīdis, strādājot ar elektroinstrumentu, var izraisīt nopietnu negadījumu.
- Turiet bērnus prom no darba zonas un NEŁAUJIET bērniem vilkt aiz strāvas vada – tas var izraisīt nopietnus ievainojumus.
- Pirms jebkādu regulējumu veikšanas, piederumu maiņas vai elektroinstrumentu uzglabāšanas, pagrieziet strāvas slēdzi
izslēgtā pozīcijā, lai atvienotu elektroinstrumentu no strāvas avota. Šādas preventīvas darbības samazina elektroinstrumenta nejaušas iedarbināšanas risku.
- Pārliecinieties, vai ventilācijas atverēs nav duļku.
- lerīci drīkst lietot tikai sausā, labi apgaismotā vidē.
- Šo instrumentu nedrīkst lietot personas, kas jaunākas par 16 gadiem.
Elektriskā drošība
- lerīce ir jāpievieno tikai kontaktligzdai ar raksturojumu, kas atbilst uz datu plāksnītes norādītajām vērtībām.
- Elektroinstrumentu kontaktdakšām ir jābūt piemērotām elektrotīkla kontaktligzdām. Nekādā gadījumā nedrīkst modificēt barošanas kabeļa kontaktdakšu. Nemodificētās kontaktdakšas un piemērotas elektrotīkla kontaktligzdas samazina elektrošoka risku.
- Izvairieties no pieskaršanās iezemētām vai savienotām ar masu virsmām tādam kā caurules, sildītāji un ledusskapji. Pieskāriena iezemētajām vai savienotajām ar masu daļām gadījumā paaugstinās elektrošoka risks.
- Nepakļaujiet elektroierīces lietus vai mitruma iedarbībai. Ūdens iekļūšanas elektroinstrumenta iekšā gadījumā paaugstinās elektrošoka risks.
- Nenospriegojiet pieslēgšanas kabelus. Nekad neizmantojiet pieslēgšanas kabeli elektroierīces pārnešanai vai vilkšanai vai kontaktdakšas izvilkšanai no kontaktligzdas. Turiet pieslēgšanas kabeli tālu no siltuma avotiem, eļļām, asām malām vai kustīgām daļām. Bojāti vai sapinušies kabeli paaugstina elektrošoka risku.
- Pirms sākat darbu, pārbaudiet barošanas kabeli. Neuzsāciet darbu, ja barošanas kabelis vai pagarinātājs ir noberzts, sagriezts vai citādi bojāts. Ja barošanas kabelis tiek bojāts ierīces lietošanas laikā, izslēdziet ierīci un atvienojiet kontaktdakšu no kontaktligzdas.
-
Ja elektroinstruments tiek lietots ārpus telpām, pagariniet pieslēgšanas kabelus ar ūdensnecaurlaidīgiem pagarinātājiem, kas paredzēti darbam ārpus telpām. Šāda pagarinātāja lietošana samazina elektrošoka risku.
-
Pagarinātāja dzīslas škērsgriezumam ir jābūt vismaz 1,5 mm , ^2 ja kabeļa garums ir mazāks par 20 m, un, ja kabeļa garums ir no 20 līdz 50 m, minimālais škērsgriezums ir 2,5 mm . ^2
- Kā aizsardzība pret elektrošoku ir jāizmanto RCD automātslēdzis. RCD automātslēdža izmantošana samazina elektrošoka risku. lerīce ir jābaro caur automātslēdzi ar nominālo strāvu, kas nepārsniedz 30 mA.
Vispārīgā informācija
- Šī ierīce ir paredzēta tikai lietošanai piemājas dārzā atbilstoši aprakstam un drošības noteikumiem, kas ietverti šajā lietošanas instrukcijā.
- Neielieciet rokas smalcinātājā tā darbības laikā. Asmeņi kustas vēl dažas sekundes pēc ierīces izslēgšanas.
- Pievērsiet uzmanību tam, lai apkārtējie cilvēki neatrastos ierīces tuvumā. Svešķermeņi un atlūzas var tikt izsviesti ierīces darbības laikā.
SIMBOLI
- Lietošanas pamācībā vai uz datu plāksnītes var būt norādīti šādi simboli.
- Šie apzīmējumi satur svarīgu informāciju par produktu un norādījumus par tā lietošanu.
 | lepazīties ar lietotāja rokasgrāmatu. |  | Lietot ausu aizsargus |
 | Vispārīgi brīdinājumi |  | Lietot aizsargcimdus |
 | Ugunsgrēka draudi |  | Lietot aizsargapgērbu |
 | Elektriskās strāvas trieciena risks |  | Lietot aizsargmasku |
 | Lietot aizsargbrilles |  | Lietot līdzekļus elpceļu aizsardzībai |
Ja uz ierīces ir pārsvītrota atkritumu konteinera zīme, tas nozīmē, ka uz to attiecas Eiropas direktīvas 2012/19/ES prasības. Iepazīstieties ar prasībām par vietējo elektrisko un elektronisko iekārtu atkritumu savākšanas sistēmu. Rīkojieties atbilstoši vietējo tiesību aktu noteikumiem. Šo izstrādājumu nedrīkst izmest kopā ar parastiem mājsaimniecības atkritumiem. Vecā izstrādājuma pareiza likvidēšana novērš iespējamas negatīvas sekas apkārtējai videi un cilvēku veselībai.
Izstrādājums ir izgatavots no augstas kvalitātes materiāliem un sastāvdaļām, ko var pakļaut otrreizējai pārstrādei un izmantot atkārtoti.
lerīces paredzētais pielietojums
lerīce ir paredzēta paredzētu koka dārza atkritumu smalcināšanai pirms to kompostēšanas. Tvertne ir paredzēta sasmalcinātā materiāla savākšanai un uzglabāšanai. Atkritumu tvertni nedrīkst izmantot citiem mērkiem.
LIETOT INDIVIDUĀLĀS AIZSARDZĪBAS LĪDZEKLŪS
- Lietot aizsargbrilles saskaṇā ar standarta EN166 prasībām
- Lietot aizsargmasku saskaṇā ar standarta EN149 prasībām
- Lietot citus individuālās aizsardzības līdzekļus, atkarībā no veicamā darba veida.
Ierices apraksts
- Atkritumu tvertne
- Tvertnes blokētājs/drošības pārslēgs
- lekraušanas atvere
- Ritenis
- lerices korpuss
- Asmens spiediena regulēšanas grozāmā poga
- Stūmējs
-
Barošanas kabelis
-
lerices statīvs
- Rokturis
- Statīvs
- leslēgšanas slēdzis
- Asmens griešanās virziena pārslēgs
- Izslēgšanas slēdža
- Pārslodzes drošinātājs
Vadibas pults apraksts
1) Zaļā poga iedarbina smalcinātāju.
2) Sarkanā poga "14": apturiet smalcinātāju.
Piezīme. lerīce ir aprīkota ar drošības slēdzi, kas novērš nejaušu ieslēgšanos pēc strāvas padeves pārtraukuma.
Lai dzinējs darbotos smalcināšanas režimā, pārvietojiet dzinēja griešanās virziena pogu „13“ uz ↑ augšu.
2) Pogas "13" pārvietošana uz leju: ↓nospiediet pogu "13" uz leju, lai iedarbinātu zaru izvilkšanu. Ja atkritumu tvertne ir pilna:
1) nospiediet sarkano pogu "14";
2) pārvietojiet tvertnes blokētāja pārslēgu;
3) iznemiet atkritumu tvertni;
4) iztukšojiet tvertni un uzstādiet to atpakal.
Atveriet iepakojumu un iznemiet no tā ierīci. Izvelciet atkritumu tvertni, iznemiet ierīces galveno daļu un piederumus.

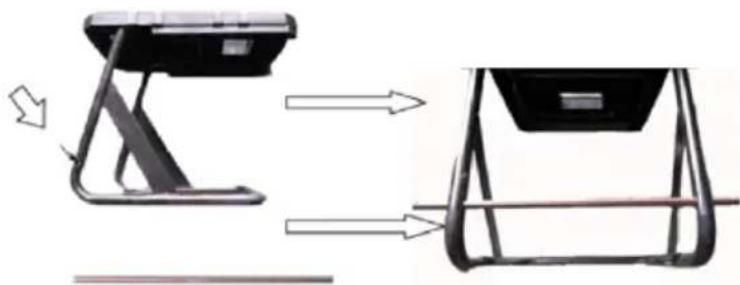

Riteņu vārpstas uzstādīšana

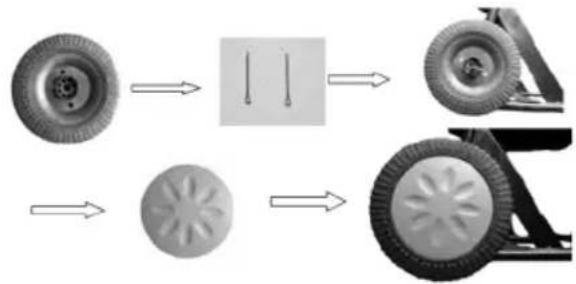

Riteņa un riteņa pārsega uzstādīšana:


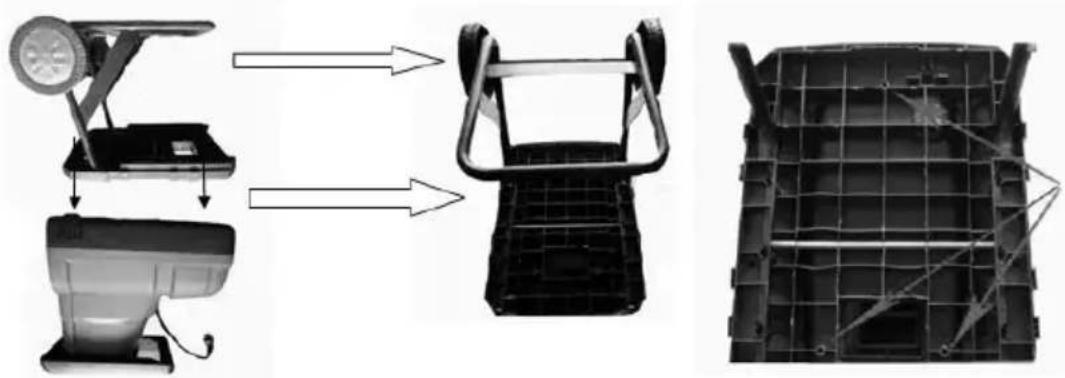

Uzstādīšana
Atkritumu tvertnes uzstādīšana

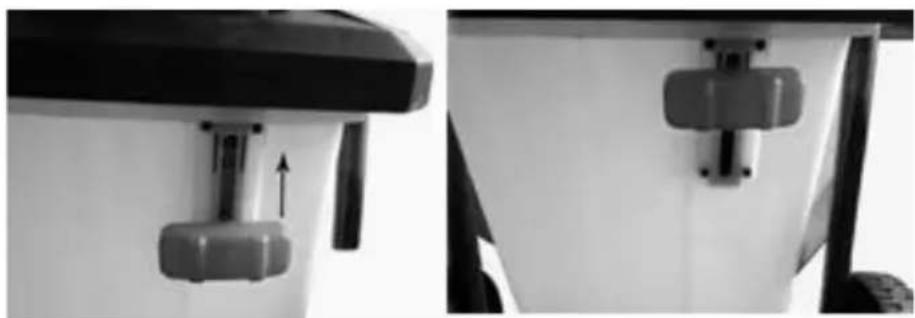

Blokējiet blokētāja pārvadus.
Asmeņu atstarpes regulēšana
Lai nodrošinātu optimālu smalcinātāja darbību, iestatiet atstarpi starp nekustāmo asmeni un griezējveltni, izmantojot asmens spiediena regulēšanas grozāmo pogu. Atstarpes iestatišana:
- ieslēdziet ierīci;
- pagrieziet regulēšanas pogu pa kreisi, lai palielinātu atstarpi starp nekustāmo asmeni un griezējveltni;
• pagrieziet regulēšanas pogu pa labi, lai pietuvinātu nekustāmo asmeni griezējveltnim; - ieteicams kontrolët asmens spiedienu ierīces darbības laikā. Nepieciešamais spiediens var būt atškirīgs dažādiem smalcinātu zaru škērsgriezumiem.
IERİCES LIETOŠANA
Lai iedarbinātu smalcinātāju, uzstādiet slēdža pārslēgu pozīcijā "l". Lai to izslēgtu, uzstādiet pārslēgu pozīcijā "0". Pirms ievietojiet materiālu smalcinātāja, pagaidiet, līdz asmeņi sāk griezties ar pilnu ātrumu. Neievietojiet materiālu padeves tunelī, ja ierīce ir izslēgta vai nedarbojas ar pilnu ātrumu. PIEZĪME. Ierīce ir aprīkota ar pretpārslodzes slēdzi. Automātiskais slēdzis tiek aktivizēts, ja uzkrājies sasmalcināts materiāls bloķe griezējdiskus, padots materiāls ir pārāk ciets vai rupjš un pārsniedz dzinēja iespējas vai rodas pārāk liela griezējasmens pretestība. Pēc ierīces pārslodzes iemesla novēršanas nospiediet atiestatīšanas pogu.
PIEZIME. Izslēdziet ierīci, ja nazis ir ietriecies cietā priekšmetā vai parādās neparasti trokṣni vai vibrācijas. Izvelciet kontaktdakšu no elektrotikla kontaktligzdas un veiciet šādas darbības:
— apskaties nazi un pārējos elementus, lai pārliecinātos, ka tie nav bojāti; — pārliecinieties, ka nav valīgu elementu, un, ja nepieciešams, pievelciet tos.
Nepieciešamības gadījumā sazinieties ar autorizēto servisa centru.
Norādījumi par smalcināšanu
Smalcināšanai paredzētu zaru cietība ir atkarīga no to veida, vecuma un koksnes mitruma pakāpes. Visefektīvākā ir svaigu zaru sasmalcināšana, uzreiz pēc to nociršanas. Mīksti dārza atkritumi ir jāsasmalcina mazākās partijās, jo īpaši, ja tie ir mitri. Lai novērstu šāda materiāla bloķēšanos, ik pa laikam sasmalciniet biezākus zarus.
Zari, kas izvirzās no ierīces, var uzsist lietotājam. Saglabājiet drošu attālumu no ierīces! levietojiet smalcinātājā tikai tādu materiāla daudzumu, kas to neblokēs.
Mitri vai iepriekš uzkrājušies dārza atkritumi ir jāsmalcina pārmainus ar biezākiem zariem. Tas Įauj novērst griezējasmens pārslodzi.
Neievietojiet smalcinātājā mīkstus atkritumus tādu kā komposts. Šāda veida materiāls ir tieši jākompostē.
Pievërsiet uzmanību tam, lai sasmalcinātais materiāls varētu brīvi izplūst no izejas atveres.
Pastāv blokēšanas risks, ja ir padots pārāk daudz materiāla smalcināšanai.
Regulāri iztukšojiet sasmalcinātā materiāla tvertni. Tvertne var tikt uzpildīta nevienmērīgi.
Tīrīšana, tehniskā apkope
- Pēc katras ierīces lietošanas reizes iztīriet visu ierīci no augu atliekām un apakšējo pārsegu no savāktās, sablīvētās masas.
- Ventilācijas atverēm un dzinēja korpusam ir vienmēr jābūt brīviem no putekļiem un netīrumiem. Noslaukiet ierīci ar tīru lupatinu, otu vai izpūtiet to ar saspiesto gaisu.
- Tirišanu ieteicams veikt tieši pēc katras lietošanas reizes.
- Neizmantojiet ierīces tīrīšanai nekādus tīrīšanas līdzekļus vai šķīdinātājus. Tie var sabojāt ierīces plastmasas daļas. Pievērsiet uzmanību tam, lai ūdens neieklūstu ierīces iekšpusē.
- Regulāri pārbaudiet griezējauklas stāvokli un skrūvju pievilkšanu. Jaunu ieriču gadījumā pirmā skrūvju pievilkšanas pārbaude ir jāveic pēc aptuveni 2 stundām zāles trimmera darbības. Ja nepieciešams, pievelciet valīgās skrūves.
- Rūpējieties par visu elektroinstrumenta elementu pareizu stāvokli, nepārslogojiet ierīci un neveiciet darbus, kuriem ierīce nav paredzēta.
Tehniskie dati
Barošanas spriegums: 230–240 V\~, 50 Hz
Nominālā jauda: 2600W
Apgriezienu skaits minūtē: 42
Troksnis un vibrācijas
Troksnis un vibrācijas ir izmērīti atbilstoši standartam EN ISO 3744:2010
Trokšna emisija: Akustiskā spiediena līmenis LpA: 75,70 dB (A)
Novirze KpA: 3,00 dB (A)
Izmērītais akustiskās jaudas līmenis LwA: 88,40 dB (A)
Novirze KwA: 3,00 dB (A)
Garantētais akustiskās jaudas līmenis: LwA: 92 dB (A)
