| Tip produs | Tocător de grădină pentru lemn |
| Model | GS7010 |
| Marcă | Blaupunkt |
| Putere nominală | 2600 W |
| Tensiune de alimentare | 230-240 V ~50 Hz |
| Viteză fără sarcină | 42 rpm |
| Diametru maxim al ramurilor | 40 mm |
| Greutate | 26.5 kg |
| Nivel de presiune sonoră (LpA) | 75.70 dB(A) |
| Nivel de putere sonoră măsurat (LwA) | 88.40 dB(A) |
| Nivel de putere sonoră garantat | 92 dB(A) |
| Capacitate container de deșeuri | Nespecificat |
| Tip lamă | Rolă de tăiere rotativă cu lamă fixă |
| Reglare joc lamă | Manuală prin buton (în sensul acelor de ceas pentru a micșora distanța, în sens invers pentru a o mări) |
| Protecție la suprasarcină | Întrerupător automat cu buton de resetare |
| Caracteristici de siguranță | Întrerupător de siguranță pentru a preveni repornirea accidentală, blocaj rezervor/întrerupător de siguranță |
| Utilizare prevăzută | Tocarea deșeurilor de lemn din grădină pentru compostare |
| Clasă de protecție | Clasa I (necesită priză cu împământare) |
| Lungime cablu de alimentare | Nespecificat |
| Comutator direcție motor | Pentru modul de tocare și tragerea ramurilor |
| Accesorii incluse | Împingător, container de deșeuri, ax roată, apărători roată |
| Curățare | Curățați după fiecare utilizare; nu folosiți solvenți; păstrați fantele de ventilație curate |
| Întreținere | Verificați regulat starea lamei și strângerea șuruburilor; după primele 2 ore, restrângeți șuruburile |
| Reparabilitate | Doar personal de service autorizat; utilizați numai accesorii originale |
Întrebări frecvente - GS7010 BLAUPUNKT
Întrebările utilizatorilor despre GS7010 BLAUPUNKT
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Unealtă în format PDF gratuit! Găsiți manualul dvs. GS7010 - BLAUPUNKT și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GS7010 mărcii BLAUPUNKT.
MANUAL DE UTILIZARE GS7010 BLAUPUNKT
Pentru a obține cea mai mare satisfacție, a vă bucura de performanța produsului și pentru a afla toate caracteristicile și funcțiile acestuia, vă rugăm să citiți acest manual înainte de a utiliza acest produs.
Înainte de a utiliza dispozitivul, citiți instrucțiunile de utilizare și urmați instrucțiunile conținute în acestea. Producătorul nu este responsabil pentru nicio daune cauzate de utilizarea dispozitivului contrar utilizării prevăzute sau de funcționare necorespunzătoare.
Manualul de instrucțiuni trebuie păstrat astfel încât să poată fi utilizat și în timpul utilizării ulterioare a produsului.
- Aparatul este utilizat numai pentru uz casnic. Nu utilizați în alte scopuri decât cele prevăzute.
- Aparatul trebuie conectat exclusiv la o priză cu caracteristici compatibile cu valorile înscrise pe plăcuța de identificare.
- Asigurați-vă că consumul total de energie al tuturor dispozitivelor conectate la priza de perete nu depășește sarcina maximă a siguranței.
- În cazul în care utilizati un cablu prelungitor, asigurați-vă că consumul total de energie al aparatului conectat la cablul prelungitor nu depășește parametrii de sarcină ai cablului prelungitor. Cablul prelungitor trebuie să fie aranjat astfel, încât să se evite tragerea sa accidentală și împiedicarea de acesta.
- Nu permiteți ca cablul de alimentare a aparatului să atârne pe marginea unei mese sau un raft, sau să atingă o suprafață fierbinte.
- Aparatul nu este proiectat pentru a fi controlat prin intermediul unui temporizator extern, a unei telecomenzi separate sau a altui echipament, care poate porni aparatul în mod automat.
- Înainte de efectuarea lucrărilor de întreținere trebuie să deconectați neapărat aparatul de la sursa de alimentare.
- Deconectând cablul de alimentare trebuie să trageți întotdeauna de ștecher. Niciodată nu
- trebuie să scoateți cablul de alimentare din priză trăgând de cablu, deoarece priza sau cablul poate să se deterioreze sau în cazuri extreme se poate ajunge la o electrocutare soldată cu moartea.
- Nu lăsați echipamentul conectat la priză fără supraveghere.
- Nu scufundați aparatul în apă sau orice alt lichid.
- Dispozitivul ar trebui să fie curățat în mod regulat în conformitate cu recomandările descrise în secțiunea privind curățarea și întreținerea.
- Nu așezați aparatul în apropierea surselor de căldură, de flăcări, sau lângă un element de încălzire electric sau un cuptor fierbinte. Nu-l plasați pe nici un alt dispozitiv.
- Aparatul poate fi utilizat de persoanele cu dezabilități fizice, senzoriale sau mentale limitate, precum și de cele care nu au cunoștințe sau experiență în utilizarea acestui tip de echipament, cu condiția, ca acestea să fie supravegheate sau instruite cu privire la modul de utilizare a acestui aparat într-un mod sigur și să fie informate cu privire la pericolele potențiale.
- Este necesară o prudență maximă atunci când utilizați aparatul în apropierea copiilor sau animalelor de companie. Nu permiteți copiilor să se joace cu aparatul.
- Nu folosiți aparatul în apropierea materialelor inflamabile.
- Nu expuneți aparatul la acțiunea condițiilor meteorologice (ploaie, soare, etc.) și nu-l utilizati în condiții de umiditate ridicată (băi, case de camping umede).
- Verificați periodic starea cablului de alimentare. În cazul în care, cablul de alimentare ne deconectat se va deteriora, atunci acesta trebuie înlocuit la producător sau la un punct de service specializat sau de către o persoană calificată, pentru a evita pericolul.
- Nu utilizati aparatul cu un cablu de alimentare, un stecher deteriorat sau dacă a fost scăpat pe jos sau deteriorat în vreun alt mod sau funcționează defectuos. Nu reparați singuri aparatul, deoarece acest lucru poate provoca șoc electric. Aparatul deteriorat trebuie dus la un centru de
service corespunzător pentru verificare sau reparații. Orice reparații pot fi efectuate numai de punctele de service autorizate. Reparația necorespunzătoare poate duce la un pericol serios pentru utilizator.
- Utilizați numai accesorii originale la aparat sau recomandate de către producător. Utilizarea accesoriiilor nerecomandate de producător poate duce la deteriorarea aparatului și punerea în pericol a siguranței de utilizare.
- Păstrați-vă locul de muncă ordonat și bine iluminat.
- Dezordinea si iluminarea insuficienta duc la accidente.
- Nu utilizați unelte electrice în atmosfere potențial explozive, adică în prezența lichidelor, gazelor sau prafului inflamabile.
- Un moment de neatenție poate duce la pierderea controlului instrumentului.
- Dacă sunt disponibile instrumente de extracție sau colectare a prafului, verificați dacă acestea sunt atașate și funcționează corect. Utilizarea unor astfel de scule electrice reduce riscul prezentat de prezența prafului.
- Nu vă aplecați prea departe cu unealta electrică. Mențineți o postură și un echilibru stabil. Datorită acestui lucru, veți avea un control mai bun asupra uneltei electrice în situații neprevăzute.
- Evitați pornirea accidentală a uneltei electrice. Asigurați-vă că întrerupătorul de alimentare este în poziția OPRIT înainte de a conecta unealta electrică la rețea. Mutarea uneltei electrice cu degetul pe declanșator sau conectarea uneltei electrice la rețeaua de alimentare după pornire poate duce la accidente.
- Purtați îmbrăcăminte adecvată. Nu lucrați în haine largi și nu purtați bijuterii în timpul lucrului. Păstrați părul, îmbrăcămintea și mănușile departe de piesele în mișcare. Piesele mobile ale uneltei electrice pot prinde și trage hainele largi, bijuteriile sau părul lung.
- Scoateți toate cheile sau uneltele de pe unealta electrică înainte de a o porni. O unealtă sau o cheie conectată în continuare la partea rotativă a uneltei electrice poate
provoca vătămări corporale.
- Când lucrați cu unelte electrice, fiți atenți, concentrați-vă asupra muncii și folositi bunul simț. Nu utilizați unealta electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Chiar și un moment de neatenție atunci când lucrați cu unealta electrică poate duce la un accident grav.
- Tineți copiii departe de zona de lucru și NU permiteți copiilor să tragă de cablul de alimentare - acest lucru poate provoca vătămări grave.
- Înainte de a face orice reglare, de a schimba accesoriiile sau de a depozita unelte electrice, rotiți comutatorul de alimentare în poziția oprit pentru a deconecta unealta electrică de la sursa de alimentare. Aceste acțiuni preventive reduc riscul de pornire accidentală a uneltei electrice.
- Asigurati-vă că orificiile de ventilatie nu prezintă depuneri.
- Aparatul poate fi utilizat numai într-un mediu uscat, bine luminat.
- Acest instrument nu trebuie utilizat de către persoanele sub 16 ani.
Securitate electrică
- Aparatul trebuie conectat exclusiv la o priză cu caracteristici compatibile cu valorile înscrise pe plăcuta de identificare.
- Ștecherele uneltelor electrice trebuie să se potrivească cu prizele electrice. Nu modificați niciodată ștecherul cablului de alimentare în niciun fel. Fișele nemodificate și prizele electrice adecvate reduc riscul de electrocutare.
- Evitați să atingeți suprafețele împământate sau legate la masă, cum ar fi țevi, încălzitoare, radiatoare și frigidere. În cazul în care atingeți piesele împământate sau legate la masă, riscul de electrocutare creste.
- Nu expuneți echipamentul alimentat electric la ploaie sau condiții de umiditate. Dacă apa pătrunde în unealta electrică, riscul de electrocutare creste.
- Nu întindeti excesiv cablurile de conectare. Nu utilizati
niciodată cablul de conectare pentru a transporta, a trage echipamentul electric sau a scoate ștecherul din priză. Păstrați cablul de conectare departe de surse de căldură, uleiuri, muchii ascuțite sau piese mobile. Cablurile de conectare, deteriorate sau încurcate, cresc riscul de electrocutare.
- Înainte de a începe lucrul, verificați cablul de alimentare. Nu lucrați în cazul în care cablul de alimentare sau prelungitorul sunt roase, tăiate sau deteriorate în alt mod. În cazul în care cablul de alimentare este deteriorat în timpul utilizării, opriți dispozitivul și scoateți stecherul din priză.
- Dacă unealta electrică este utilizată în aer liber, cablurile de conectare trebuie prelungite cu prelungitoare impermeabile destinate funcționării în condiții externe. Utilizarea unui astfel de prelungitor reduce riscul de electrocutare. Sectiunea transversală a unui fir de prelungitor trebuie să fie de cel puțin 1,5 mm ^2 atunci când lungimea cablului este mai mică de 20 m, iar dacă lungimea cablului este cuprinsă între 20 și 50 m, sectiunea transversală minimă este de 2,5 mm . ^2
- Protecția la curent rezidual (RCD) trebuie utilizată ca protecție
- împotriva şocurilor cauzate de tensiunea de alimentare. Utilizarea unui RCD reduce riscul de electrocutare.
Echipamentul trebuie alimentat printr-un întrerupător de curent diferențial cu un curent nominal care nu depășește 30 mA.
• Informații generale
- Acest dispozitiv este destinat utilizării numai în grădina de acasă, conform descrierii și regulilor de securitate incluse în aceste instrucțiuni de utilizare.
- Nu puneți mâinile în tocător în timp ce dispozitivul este în funcțiune. Lamele rămân în mișcare încă câteva secunde după oprire.
- Trebuie avut grijă ca oamenii să nu se afle în vecinătatea aparatului. Corpurile străine și resturile pot fi aruncate în timpul funcționării dispozitivului.
SIMBOLURI
- Următoarele simboluri pot apărea în instructiunile de utilizare sau pe plăcuța de identificare a sculei.
- Aceste marcaje conțin informații importante despre produs și sfaturi privind modul de utilizare a acestuia.
 | Citiți manualul de utilizare. |  | Utilizați mijloace de protecție a urechilor |
 | Avertisment general |  | Purtați mănuși de protecție |
 | Pericol de incendiu |  | Purtați îmbrăcăminte de protecție |
 | Pericol de electrocutare |  | Purtați mască de protecție |
 | Purtați ochelari de protecție |  | Utilizați mijloace de protecție a căilor respiratorii |
Dacă pe aparat se află simbolul coș de gunoi barat, aceasta înseamnă că produsul care intră sub incidența Directivei Europene 2012/19/EU. Vă rugăm să consultați cerințele sistemului local de colectare a echipamentelor electrice și electronice uzate. Trebuie să procedați în conformitate cu reglementările locale. Se interzice aruncarea acestui produs împreună cu gunoiul menajer. Eliminarea corectă a produsului dumneavoastră vechi va preveni consecințe negative asupra mediului înconjurător și asupra sănătății umane.
Produsul a fost fabricat din materiale și componente de înaltă calitate care pot fi supuse reciclării și utilizate din nou.
Destinația dispozitivului:
Dispozitivul este destinat mărunțirii deșeurilor lemnoase din grădină pentru compostare. Recipientul este proiectat pentru colectarea materialului mărunțit și pentru depozitare. Recipientul pentru deșeuri nu trebuie utilizat în alte scopuri.
UTILIZATI ECHIPAMENTE DE PROTECTIE INDIVIDUALĂ
- Purtati ochelari de protectie în conformitate cu standardul En166
- Purtati măsti de protecție în conformitate cu standardul En149
- Folosiți alte echipamente de protecție personală de precizie, în funcție de tipul de muncă desfășurat.
Descrierea dispozitivului
- Recipient pentru deşeuri
- Blocare rezervor/comutator de siguranță
- Gură de încărcare
- Roată
- Corp dispozitiv
- Buton rotativ de reglare a apăsării lamei
- Ímpingător
-
Cablu de alimentare
-
Stelaj dispozitiv
- Mâner
- Stelaj
- Buton de pornire
- Butonul de comutare a sensului de rotație a lamei.
- Buton de oprire
- Siguranță fuzibilă de suprasarcină
Descrierea panouului de comandă:
1) Butonul verde pornește tocătorul 2) Butonul roșu "14": oprire tocător Notă: dispozitivul este echipat cu un întrerupător de siguranță pentru a preveni pornirea accidentală după o pană de curent
Comutator de sens al motorului „13” domutați butonul în sus pentru ca motorul să funcționeze în modul de tocare.
2) butonul 13 în direcția: jos: apăsați butonul 13 în jos pentru a activa extragerea crengilor. Când recipientul de deșeuri este plin:
1) apăsați butonul roșu "14"
2) mutați comutatorul de blocare a recipientului
3) scoateți recipientul de deșeuri
4) goliți și introduceți-l înapoi
Deschideți ambalajul și scoateți dispozitivul din ambalaj. Scoateți recipientul de deșeuri și extrageți elementul principal al mașinii și accesoriiile.

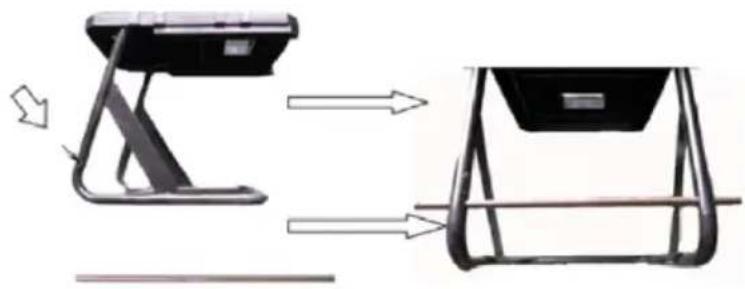

Instalarea axului roții

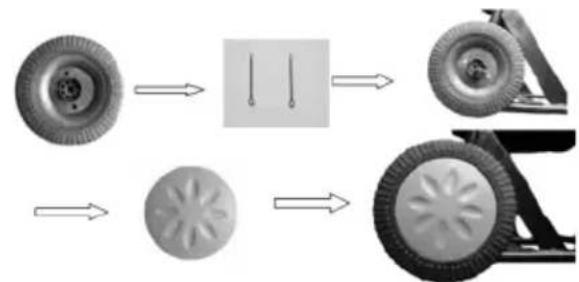

Instalarea roții și a apărătorii de roată:
Montaj
Montajul recipientului de deşeuri
Pentru a asigura funcționarea optimă a tocătorului, setați distanța dintre lama fixă și rola de tăiere cu ajutorul butonului rotativ de reglare a apăsării lamei. Setarea distanței lamei:
- Porniti dispozitivul.
- Rotiti butonul de reglare spre stânga pentru a mări distanța dintre lama fixă și rola de tăiere
- Rotiti butonul de reglare spre dreapta pentru a aduce lama fixă mai aproape de rola de tăiere.
- Se recomandă verificarea apăsării lamei în timpul funcționării. Apăsarea necesară poate să difere pentru diferite sectiuni ale crengilor măruntite.
UTILIZAREA DISPOZITIVULUI
Pentru a porni tocatorul, apăsați comutatorul în poziția marcată "I", pentru a-l opri, apăsați "0".
Aşteptați până când lamele încep să se rotească cu viteză maximă înainte de a introduce materialul care urmează să fie mărunțit Nu puneți materialul în tunelul de încărcare în timp ce dispozitivul este oprit sau nu funcționează la viteză maximă.
NOTĂ: Dispozitivul este prevăzut cu un întrerupător de suprasarcină. Întrerupătorul automat va fi activat atunci când materialul mărunțit va bloca discurile de tăiere, materialul introdus este prea tare sau gros și depășește performanța motorului sau lama de tăiere întâmpină o rezistență prea mare.
După eliminarea cauzei supraîncărcării maşinii, apăsați butonul de resetare.
NOTĂ: Dacă cuțitul lovește un obiect dur sau dacă apar zgomote sau vibrații neobișnuite, dispozitivul trebuie oprit. Scoateți ștecherul din priza de alimentare și procedați după cum urmează:
- inspectati cuțitul și celelalte componente pentru a controla eventualele deteriorări.
- verificati dacă nu există componente slăbite și strângeti-le dacă este cazul.
Dacă este necesar, contactați un centru de service autorizat.
Sfaturi privind mărunțire
Duritatea crengilor și ramurilor destinate mărunțirii depinde de tipul, vârsta și gradul de umiditate alemnului. Cea mai eficientă este mărunțirea crengilor proaspete, la scurt timp după tăiere. Deșeurile moi de grădină trebuie mărunțite în loturi mai mici, în special atunci când sunt umede. Pentru a preveni blocarea unui astfel de material, zdrobiti din când în când ramuri sau crengi mai groase.
Crengile care ies din dispozitiv pot lovi operatorul atunci când sunt trase înăuntru; pentru a evita astfel de cazuri, păstrați o distanță sigură!
Introduceti numai o astfel de cantitate de material care nu va bloca tocătorul.
Deşeurile de grădină umede sau reziduale trebuie mărunțite alternativ cu ramuri sau crengi mai groase. Acest lucru previne supraîncărcarea excesivă a lamei de tăiere
Nu introduceti în tocător deșeuri moi de tip compost. Acest tip de material trebuie compostat direct.
Trebuie să aveți grijă ca materialul mărunțit să se poată evacua liber prin gura de ieșire
există pericolul de blocaj atunci când alimentați prea mult material pentru a fi tocat.
Goliți în mod regulat recipientul de material mărunțit. Este posibil ca recipientul să nu se umple uniform.
Curățare, întreținere:
- După fiecare utilizare a dispozitivului, curățați întregul dispozitiv de resturi de plante, iar apărătoarea inferioară de masa colectată compactă.
- Duzele de ventilație și carcasa motorului trebuie să fie întotdeauna lipsite de praf și murdărie, pe cât posibil. Stergeti dispozitivul cu o lavetă curată, pensulă sau suflați cu aer comprimat.
- Se recomandă curățarea imediat după fiecare utilizare.
- Nu utilizați agenti de curățare sau solventi pentru a curăța dispozitivul; aceștia pot deteriora componentele dispozitivului executate din material sintetic. Aveți grijă să nu lăsați apa să pătrundă în interiorul dispozitivului.
- Verificați sistematic starea firului de tăiere, precum și strângerea șuruburilor. La dispozitivele noi, prima verificare a strângerii șuruburilor trebuie efectuată după aproximativ 2 ore de funcționare a trimmer-ului. Dacă este necesar, strângeti șuruburile slăbite.
- Aveți grijă de starea corectă a tuturor componentelor uneltei electrice, și nu supraîncărcați dispozitivul sau să efectuați lucrări pentru care mașina nu a fost destinată.
Date tehnice:
Tensiunea de alimentare: 230-240V\~50Hz
Putere nominală: 2600W
Numărul de rotații pe min: 42
Zgomotul și vibrațiile au fost măsurate în conformitate cu standardul EN ISO 3744:2010
Emisie de zgomot: Nivel de presiune acustică (LpA): 75,70 dB (A)
Nivel de putere acustică măsurat LwA: 88,40 dB (A)
