Тип продукт	Аспиратор
Марка	Beko
Модел	CFB 9433 XH
Захранващо напрежение	220-240 V ~ 50 Hz
Мощност на мотора	2 x 115 W
Мощност на осветлението	2 x 4 W (LED)
Максимален въздушен дебит	380 m³/h (3 скорости)
Брой скорости	3
Диаметър на свързване	120 или 150 mm
Минимална височина на инсталиране	65 cm
Маслен филтър	Алуминий, измиваем (месечно почистване)
Въгленов филтър	Активен, сменяем на всеки 3 месеца (рециклиране)
Режим на работа	Изходящ или рециркулационен
Клас на изолация	Клас II
Клас на енергийна ефективност (осветление)	F
Материал	Неръждаема стомана
Употреба	Домакинска
Налични резервни части	За 12 години след покупката
Съответствие	DEEE, RoHS

Често задавани въпроси - CFB 9433 XH BEKO

Как да инсталирате аспиратора Beko CFB 9433 XH ?

Спазвайте минимално разстояние от 65 cm между готварската повърхност и аспиратора. Използвайте изпускателен канал с диаметър 120 или 150 mm. Уверете се, че захранването е изключено преди инсталиране.

Как да почистите масления филтър ?

Алуминиевият маслен филтър трябва да се почиства веднъж месечно с неутрален течен препарат. Може да се мие в съдомиялна. Оставете го да изсъхне преди да го поставите отново.

Кога да смените въгленовия филтър ?

Въгленовият филтър трябва да се сменя на всеки 3 месеца при нормална употреба, особено в режим на рециклиране. Той не е измиваем.

Как да смените крушките ?

Изключете аспиратора. Използвайте крушки от 4 W (LED), налични от оторизиран сервиз. Не докосвайте крушката директно с ръце.

Какво да направите, ако аспираторът не работи ?

Проверете предпазителя, захранването (220-240 V) и дали щепселът е правилно включен. Ако проблемът продължава, свържете се с оторизиран сервиз.

Може ли аспираторът да работи без изпускателен канал ?

Да, в режим рециклиране. Инсталирайте въгленовия филтър и отстранете вътрешните капаци. Въздухът се филтрира и се връща обратно в помещението.

Какво е нивото на шум на аспиратора ?

Нивото на шум не е посочено в инструкциите, но варира според скоростта. Използвайте скорост 1 за тиха работа, 3 за силни пари.

Как да използвате скоростите ефективно ?

Използвайте скорост 1 или 2 за нормално готвене, и скорост 3 за силни миризми. Включете аспиратора преди образуването на пара за икономия на енергия.

Какво да направите при пламък под аспиратора ?

Изключете аспиратора и готварските уреди. Покрийте пламъка с капак. Никога не използвайте вода за гасене на маслен пожар.

Как да поддържате аспиратора ?

Почиствайте редовно повърхностите с влажна кърпа и неутрален препарат. Не използвайте алкохол или абразивни продукти. Изключете преди всяка поддръжка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CFB 9433 XH BEKO

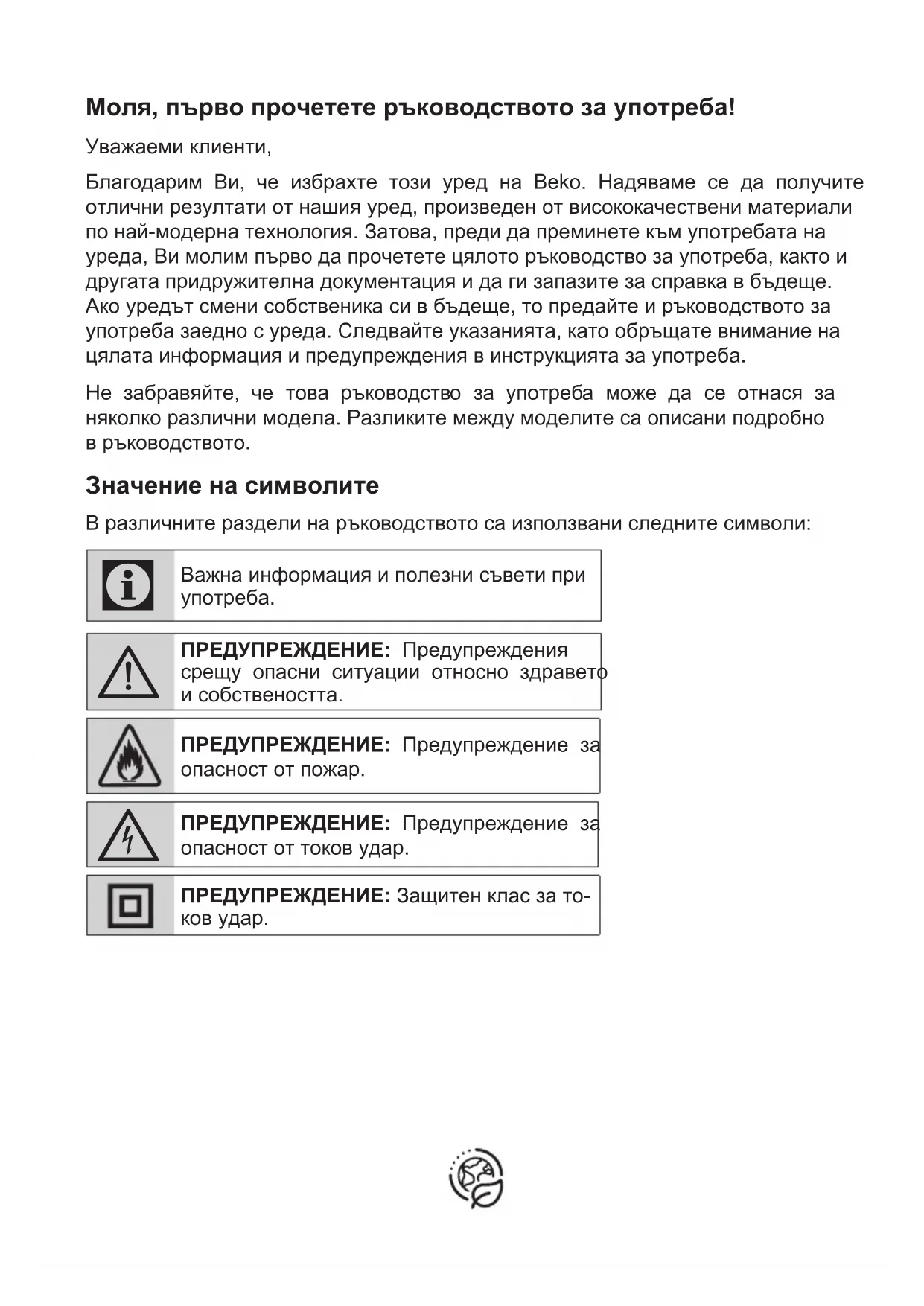

Моля, първо прочетете ръководството за употреба!

Уважаеми клиенти,

Благодарим Ви, че избрахте този уред на Веко. Надяваме се да получите отлични резултати от нашия уред, произведен от висококачествени материали по най-модерна технология. Затова, преди да преминете към употребата на уреда, Ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация и да ги запазите за справка в бъдеще. Ако уредът смени собственика си в бъдеще, то предайте и ръководството за употреба заедно с уреда. Следвайте указанията, като обръщате внимание на цялата информация и предупреждения в инструкцията за употреба.

Не забравяйте, че това ръководство за употреба може да се отнася за няколко различни модела. Разликите между моделите са описани подробно в ръководството.

В различните раздели на ръководството са използвани следните символи:

Важна информация и полезни съвети при употреба.

ПРЕДУПРЕЖДЕНИЕ: Предупреждения срещу опасни ситуации относно здравето и собствеността.

1 Важни инструкции за безопасност и опазване на околната среда

1.1 Обща безопасност

Важни инструкции за безопасност Прочетете внимателно и ги запазете за бъдеща справка Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енергия; нараняване или по-вреди на собствеността. Неспазването на инструкциите прави всяка гаранция невалидна.

- Продуктите Веко съответстват на приложимите стандарти за безопасност; ето защо, в случай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сменен от дилър, сервизен център или специалист и оторизиран сервис с цел избягване

на всякакви опасности. Погрешен или неквалифициран ремонт може да доведе до опасност и риск за потребителя.

- Уредът е предназначен за битова употреба и подобни приложения като:

– Кухненски зони за пер- сонала в магазини, офиси и други работни среди;

– Фермерски къщи

– От клиенти в хотели и други видове жи-лищни среди,

– Места за нощувка със закуска.

- Използвайте уреда само по предназначение, както е описано в това ръководство.

- Производителят не носи отговорност за повреди в резултат на неправилен монтаж или неправилна употреба на продукта.

• Този уред може да бъде използван от деца над

1 Важни инструкции за безопасност и опазване на околната среда

8 години и лица с ограничени физически, сензорни или умствени способности или такива, без необходимия опит и познания, ако същите са надзиравани или инструктирани относно употребата на уреда по безопасен начин и са наясно със свързаните рискове.

- На децата не трябва да се позволява да играят с уреда. Почистването и поддръжката на уреда не трябва да се извърш-ват от деца без надзора на възрастен.

- Минималното разстояние между носещата повърхност за готварските съдове на котлоните и долната част на Вашия продукт трябва да бъде най-малко 65 см.

- Ако инструкциите за монтаж на газовия кот-лон посочват по-голямо разстояние, това трябва

да бъде взето под внимание.

• Проверете дали данните за вашето местно електрозахранване отговарят на информацията върху табелката с данни.
• Никога не използвайте уреда, ако захранващият кабел или самия уред е повреден.
  • За да избегнете риска от повреда на захранващия кабел, внимавайте да не го притискате, огъвате или търкате в остри ръбове. Дръжте захранващия кабел далеч от нагорещени повърхности и открит пламък.
• Използвайте уреда само със заземени контакти.

ПРЕДУПРЕЖДЕНИЕ: Не свързвайте уреда към електрическата мрежа докато монтажът не е на- пълно приключил.

- Разположете уреда по такъв начин, че щепсе-

1 Важни инструкции за безопасност и опазване на околната среда

лът винаги да е достъ- пен.

- Не пипайте лампите ако са работили дълго време. Тъй като са горещи, могат да Ви изгорят ръцете.

- Следвайте наредбите, определени от компетентните органи относно освобождаването на отработения въздух (това предупреждение не се прилага при употреба без вентилационна тръба).

• Работете с Вашия уред след като поставите тенджера, тиган и т.н. на котлона. В противен случай, топлината може да предизвика деформиране на някои части на Вашия продукт.

- Изключете котлона преди да отстраните тенджерата, тигана и т.н. от него.

- Не оставяйте гореща мазнина на котлона. Тигани с гореща мазнина могат да предизвикат самозапалване.

- Внимавайте с Вашите пердета и покривки, тъй като мазнината може да се възпламени докато приготвяте храна като пържени картофи.

• Филтърът за мазнини трябва да бъде подменян поне веднъж месечно. Филтърът с активен въглен трябва да бъде подменян поне един път на 3 месеца.

- Продуктът трябва да се почиства според инструкциите в ръководството за употреба. Ако почистването не е извършено според инструкциите в ръководството за употреба, може да съществува риск от пожар.

- Не използвайте нео- гнеупорни филтърни

1 Важни инструкции за безопасност и опазване на околната среда

материали вместо на- стоящия филтър.

- Използвайте само оригинални части или такива, препоръчани от производителя.

- Не работе с продукта без филтъра и не отстранявайте филтрите, докато продуктът работи.

• В случай на поява на някакъв пламък, пре- къснете захранването на Вашия продукт и на другите готварски уреди.

• В случай на поява на ня-какъв пламък, покрийте пламъка и никога не из-ползвайте вода, за да го загасите.

- Изключвайте уреда преди всяко почистване и когато не го използвате.

- Отрицателното налягане в околната среда не трябва да превишава 4 Па (4 x 10 бара) докато

абсорбаторът за електрически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електричество.

• В околната среда, където се използва абсорбатора, отработеният въздух от устройства, захранвани с газ или течно гориво, като например стайна печка, трябва да бъде напълно изолиран или устройството да бъде от херметически изолиран вид.

• Когато свързвате към вентилацията, използвайте тръби с диаметър 120 или 150 мм. Тръбната връзка трябва да бъде възможно найкъса и да има възможно най-малък брой чупки.

Има опасност от задушаване! Дръжте опаковъчните материали далеч от достъпа на деца.

1 Важни инструкции за безопасност и опазване на околната среда

ВНИМАНИЕ: Достъпните части могат да се нагоре- щят ако се използват за- едно с уред за готвене.

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим.
  • Вентиляцията в стаята трябва да бъде оскъдна, когато абсорбаторът за електрически котлон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въз- духа обратно в стаята).

- Поставените върху продукта предмети може да паднат. Не поставяйте никакви предмети върху уреда.

• Не оставяйте висок пла- мък да гори под абсор- батора когато е включен
• Съдовете в които се пържи с много мазнина трябва да бъдат постоянно следени при употреба: прегрялото олио може да се възпламени.

1.2 Съответствие с директивата WEEE и Изхвърляне на отпадъчните продукти:

Уредът съответства на европейската директива WEEE. (2012/19/EU). Този продукт притежава класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE).

Този символ указва, че продуктът не бива да се изхвърля с други битови отпадъци в края на експлоатационния си живот. Използваното устрой- ство трябва да бъде върнато в офи- циален пункт за събиране и рецикли- ране на електрически и електронни устройства. За да откриете тези pun- ктове за събиране, моля обърнете се към местния орган или търговецът, от който е закупен продуктът. Всяко до- макинство играе важна роля във въз- становяването и рециклирането на стар уред. Правилното изхвърляне на използвани уреди спомага за предо- твратяването на потенциални нега-

1 Важни инструкции за безопасност и опазване на околната среда

тивни последици върху околната сре- да и човешкото здраве.

1.3 Съответствие с Директива RoHS

Закупеният от вас продукт съответства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени материали. Директива.

1.4 Информация за опаковката

Опаковъчните материали на продукта са. са произведени от рециклируеми материали в съответствие с нашите

Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с. битовите и други отпадъци. Отнесете ги в пунктове за събiranе на опаковъчни материали, посочени от местните власти.

2 Общ външен вид

2.1 Преглед

1. Тяло
2. Филтър за мазнини
3. Осветление
4. Контролен панел
5. КОМИН

2.2 Технически данни

Модел CFB 9433 XH
Захранващо напрежение и честота	220-240V ~ 50 Hz
Мощност на лампата 2 x 4 W
Мощност на двигателя 2 x 1	15 W
Въздушен поток - 3. Ниво	380 m3/h
Клас на изолация на двигателя	Клас F
Клас на изолация Клас II

3 Функциониране на Уреда

3.1 Използване на клавишния превключвател

V 1 2 3

L : Включване/изключване насветлината	Включва и изключва осветлението.
M : Мотор Включва и изключва мотора на аспиратора.
V : Бутон заскорост	Задава работната скорост на екстрактора:1. Ниска скорост, използва се за непрекъснат и безшумен обмен на въздух в присъствието на леки изпарения при готвене.2. Средна скорост, подходяща за повечето режими на работа, като се има предвид оптималното съотношение отработен въздушен поток /ниво на шума.3. Максимална скорост, използва се за елиминиране на най-високите емисии изпарения при готвене, включително за дълги периоди.

• Аспираторът е предназначен изключително за домашна употреба за премахване на миризмите в кухнята.
• Никога не използвайте аспираторът за цели, различни от тези за които е проектиран.
• Никога не оставяйте висок открит пламък под аспиратора, когато работи.
• Регулирайте интензитета на пламъка, за да го насочите само към дъното на тигана, като внимавате да не погълне страните.
• Фритюрниците с дълбока мазнина трябва да се наблюдават непрекъснато по време на употреба: прегрятото масло може да избухне в пламъци.

3.2 Енергоефективна Работа в Условията на Икономия Употреба

• Когато използвате ваши уред, регулирайте настройките на скоростта според силата на изпарения и миризма, за да спестите енергия.
• Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) за интензивна миризма и пара.
• Лампите на аспиратора са поставени за осветяване на зоната за готвене.
• Използването им за осветление на околната среда ще доведе до ненужни разходи на енергия и недостатъчно осветление.
• За да може устройството Ви да консумира по-малко енергия, работе на ниска скорост.

3 Функциониране на Уреда

• Вашето устройство ще намали консумацията на енергия, тъй като ще работи по-ефективно, когато му осигурите достатъчен приток на въздух.
• Настройте устройството на ниво на интензивно всмукване преди формирането на пара, в случаите, когато знаете, че ще се появи интензивна пара. По този начин намалявате потреблението на енергия, като използвате устройството за по-кратко време, тъй като то ще има достатъчен приток на въздух.
• Дръжте капаците на готварските съдове затворени, за да намалите отделянето на пара.

• Аспираторът е оборудван с двигател с различни настройки на скоростта.
• За по-добра ефективност Ви съветваме да използвате ниски скорости при нормални условия и високи скорости, когато миризмата и парите се усилват.
• Можете да стартирате аспиратора, като натиснете желания клавиш за ниво на скоростта.(V1,V2,V3)
• Можете да осветите зоната за готвене, като натиснете светлинния бутон. (L)

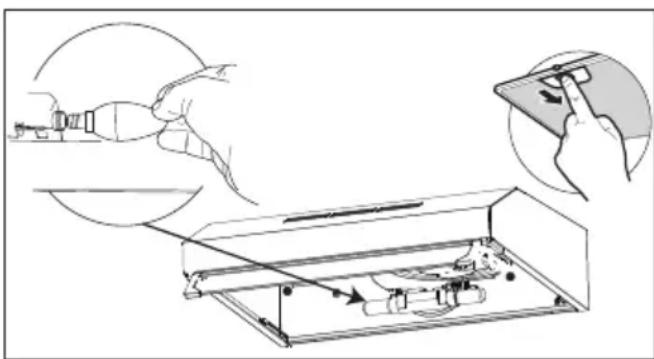

3.4 Смяна на лампа

• Преди да смените електрическите крушки, изключете захранването на аспиратора.
• Не докосвайте крышките, когато са горещи.
• Внимавайте да не докосвате подменената крушка директно с ръце.

Можете да закупите лампи от Оторизирани Сервизни Агенти.

3 Функциониране на Уреда

Крушка
Мощност на Крушката	4 W
Държач / Фасунга E14
Напрежение на Крушката	220 - 240 V
Размер DRBB/F-4-220-	240-E14-35/100
ILCOS Код 35x100 mm
Светлинен поток 400 lm
Корелирана цветна температура	3000 K

Този продукт съдържа източник на светлина с клас на енергийна ефективност "F".

3.5 Управление чрез Димоотводна Връзка

извлича през

димоотвода, който се закрепва към свързващата глава на аспиратора.

•Диаметърът на димоотвода трябва да е същият като свързващото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10 °), така че въздухът да излиза лесно от помещението.

3.6 Управление без Димоотводна Връзка

се филтрира

през въглеродния фил- тър и се рециркулира в помещението. Въгле- родният филтър се из-

ползва, когато е невъзможно да се използва димоотвод в къщата.

- При употреба без димоотвод из- вадете капаците от димоотводния адаптер.

4 Почистване и поддръжка

Устройството трябва да бъде по- чиствано и поддържано редовно. Ако не поддържате устройството чисто, това ще се отрази неблагоприятно на експлоатационния му живот. За почистване и поддръжка следвайте инструкциите, посочени в ръковод- ството.

Преди почистване и поддръжка изключете продукта от контакта или го изключете от копчето.

Неспазването на правила- та, свързани с почистване- то на устройството и смя- ната на филтрите, може да доведе до риск от пожар. Следователно е препоръ- чително да следвате по- сочените в този документ указания. Производителят не носи отговорност за по- вреди на мотора или пожа- ри, възникнали в резултат на неправилна употреба.

Почиствайте само с кърпа, навлажнена с неутрален течен препарат. Не почиствайте с инструменти. Не използвайте абразивни продукти. Не употребявайте алкохол.

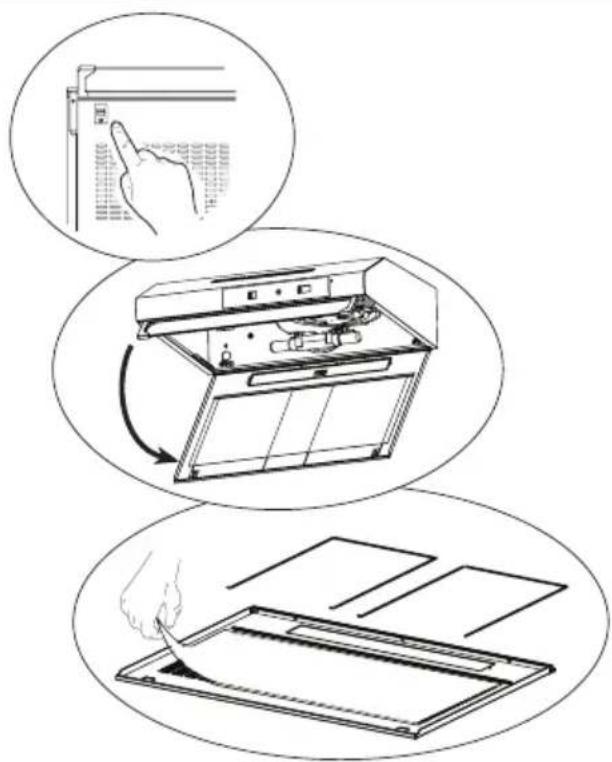

4.1 Почистване на Алуминиеви Маслени Филтри

Този филтър задържа маслените частици във въздуха. Алуминиевите маслени филтри могат да променят цвета си, докато се мият; това е нормално и не изисква подмяна на вашите алуминиеви маслени филтри.

Можете също да измивате алуминиевите маслени филтри в пералнята.

ВНИМАНИЕ: В случай на нормална употреба, по- чиствайте алуминиевите маслени филтри веднъж месечно.

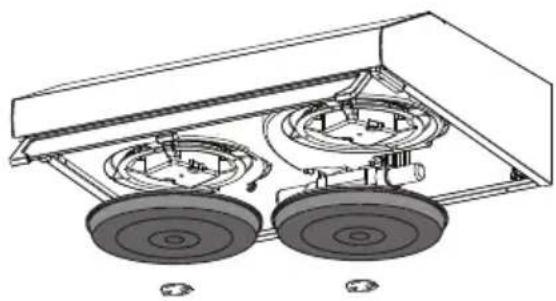

4.2 Подмяна на Въглеродни Филтри

Филтрите за отстраняване на миризми съдържат въглен (Активен въглен). В продукта трябва да бъдат инсталирани маслени филтри, независимо дали се използват или не въглеродни филтри.

4 Почистване и поддръжка

•Карбоновият филтър никога не трябва да се мие.

•Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

•Можете да закупите въглеродния филтър от оторизирани търговци.

5 Монтиране на Уреда

ВНИМАНИЕ: Преди да за- почнете монтажа, прочете- те информацията за безо- пасност в Ръководството за потребителя.

ВНИМАНИЕ: Ако не извършите монтажа с винтове и стабилизатори в съответствие с тези инструкции, това може да доведе до токов удар.

Моля, вижте страница 222 от ръководството за инсталиране

За монтажа на аспиратора се свържете с най-близкия оторизиран сервис.

Отговорност на клиента е да подготови местоположението и електрическата инсталация на аспиратора.

- Преди монтажа трябва да се вземе предвид разстоянието между печката и аспиратора. Това разстояние трябва да бъде 65 см.

- При газови печки, разстоянието трябва да бъде измерено от повърхността на решетката, И от повърхността на стъклото за електрически печки.

5 Монтиране на Уреда

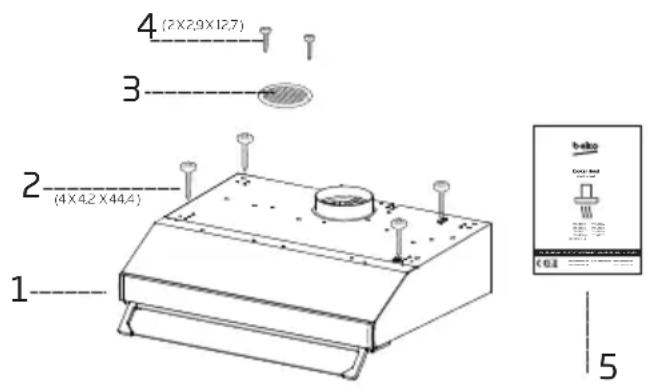

5.2 Аксесоари за монтаж

1.качулка
2.4 X 4,2 x 44,4 винта
3. Решетка за изпускане на въздух
4.2 X 2,9 x 12,7 винта
5.Ръководство за употреба

- Изпускането на уреда ще го направи неработещо или ще причини трайни повреди.

5.3 Съхранение

• Ако не възнамерявате да използвате уреда за продължителен период от време, моля съхранете го внимателно.
• Моля, уверете се, че уредът е из- ключен от контакта, охладен и на- пълно сух.
• Съхранявайте уреда на хладно и сухо място.
• Дръжте уреда далеч от деца.

5.4 Манипулиране и транспортиране

• По време на работа и транспорти- ране носете уреда в оригиналната му опаковка. Опаковката на уреда го предпазва от физически повреди.
• Не поставяйте тежки товари върху уреда или опаковката. Уредът може да се повреди.

6 Отстраняване на неизправности

Отстраняване на неизправности	Причина Помощ
Продуктът не работи.	Проверете предпазителя. Възмо	можно е предпазителят ви да е затворен, направете така че да работи.
Продуктът не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220-240 V.
Продуктът не работи.	Проверете електрическата връзка.	Проверете дали другите продукти във Вашата кухня работят или не.
Лампата за осветление не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220-240 V.
Лампата за осветление не работи.	Проверете превключвателя на лампата.	Превключвателят на лампата трябва да е в положение "включено".
Лампата за осветление не работи.	Проверете лампите. Лампите на продукта не трябва да бъдат повредени.
Всмукването на въздух на продукта е лошо.	Проверете алуминиевия филтър.	Масленият филтър от алуминий трябва да се почиства поне веднъж месечно при нормални условия.
Всмукването на въздух на продукта е лошо.	Проверете димоотвода. Димоот	водът трябва да бъде във "включено" положение.
Всмукването на въздух на продукта е лошо.	Проверете въглеродния филтър.	При продукти с въглеродни филтри филтърът обикновено трябва да се сменя на всеки 3 месеца.

beko

Вытяжка
