CFB 9433 XH - Exaustor de cozinha BEKO - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho CFB 9433 XH BEKO em formato PDF.
| Tipo de produto | Coifa |
| Marca | Beko |
| Modelo | CFB 9433 XH |
| Tensão de alimentação | 220-240 V ~ 50 Hz |
| Potência do motor | 2 x 115 W |
| Potência de iluminação | 2 x 4 W (LED) |
| Fluxo de ar máximo | 380 m³/h (3 velocidades) |
| Número de velocidades | 3 |
| Diâmetro de conexão | 120 ou 150 mm |
| Altura mínima de instalação | 65 cm |
| Filtro de gordura | Alumínio lavável (limpeza mensal) |
| Filtro de carvão | Ativo, substituível a cada 3 meses (reciclagem) |
| Modo de funcionamento | Evacuação ou reciclagem |
| Classe de isolamento | Classe II |
| Classe de eficiência energética (iluminação) | F |
| Material | Aço inoxidável |
| Utilização | Doméstico |
| Peças de reposição disponíveis | Durante 12 anos após a compra |
| Conformidade | DEEE, RoHS |
Perguntas frequentes - CFB 9433 XH BEKO
Perguntas dos utilizadores sobre CFB 9433 XH BEKO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor de cozinha em formato PDF gratuitamente! Encontre o seu manual CFB 9433 XH - BEKO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CFB 9433 XH da marca BEKO.
MANUAL DE UTILIZADOR CFB 9433 XH BEKO

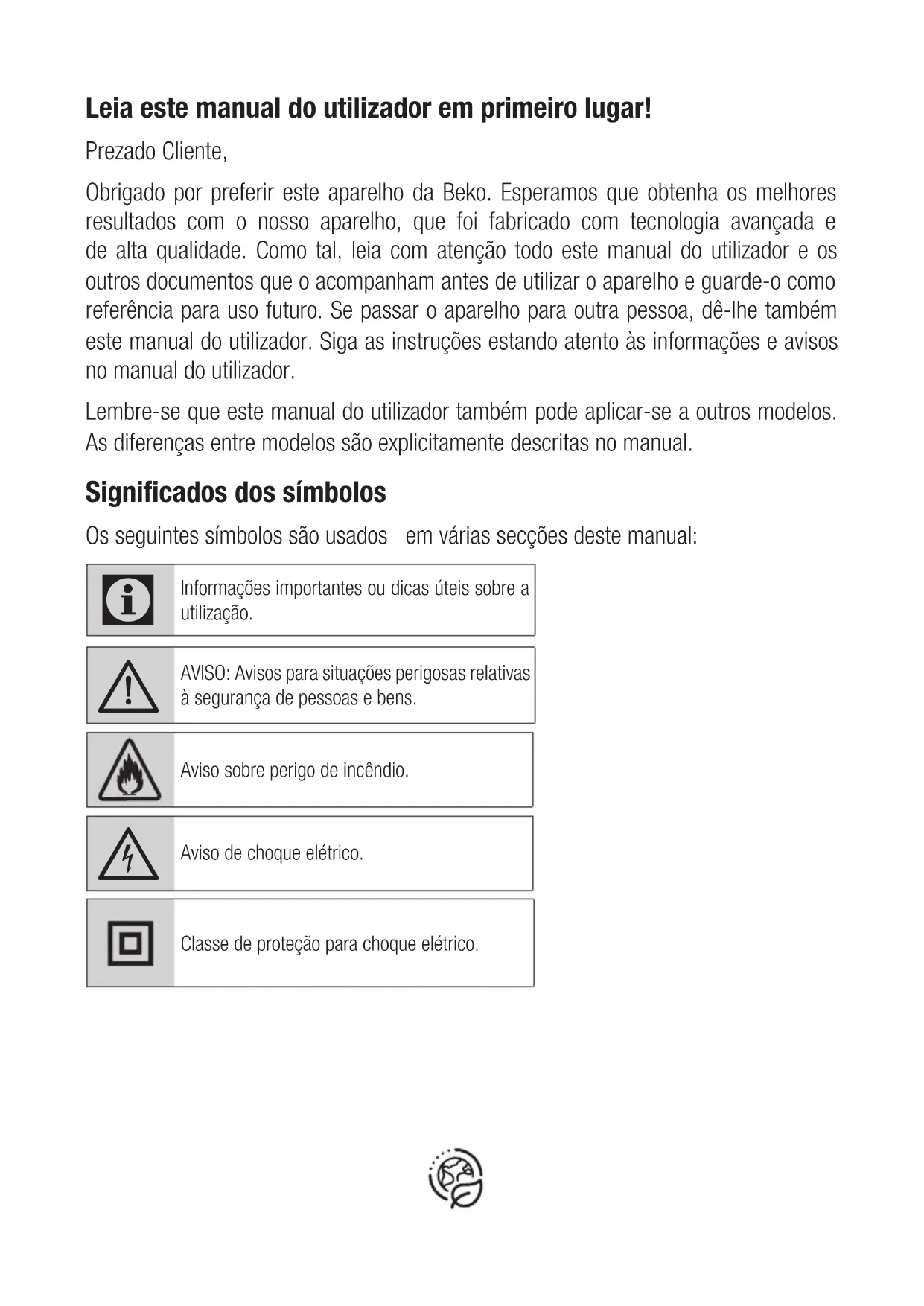

Leia este manual do utilizador em primeiro lugar!
Prezado Cliente,
Obrigado por preferir este aparelho da Beko. Esperamos que obtenha os melhores resultados com o nosso aparelho, que foi fabricado com tecnologia avançada e de alta qualidade. Como tal, leia com atenção todo este manual do utilizador e os outros documentos que o acompanham antes de utilizar o aparelho e guarde-o como referência para uso futuro. Se passar o aparelho para outra pessoa, dê-lhe também este manual do utilizador. Siga as instruções estando atento às informações e avisos no manual do utilizador.
Lembre-se que este manual do utilizador também pode aplicar-se a outros modelos. As diferenças entre modelos são explicitamente descritas no manual.
Significados dos símbolos
Os seguintes símbolos são usados em várias secções deste manual:
Informações importantes ou dicas úteis sobre a utilização.
AVISO: Avisos para situações perigosas relativas à segurança de pessoas e bens.
Aviso sobre perigo de incêndio.
Aviso de choque elétrico.
Classe de proteção para choque elétrico.
1 Instruções importantes sobre segurança e meio ambiente
1.1 Segurança geral
Instruções importantes sobre a segurança, leia com cuidado e mantenha para a referência futura. Esta secção contém instruções de segurança que ajudarão a protegê-lo(a) contra o risco de incêndio, exposição a energia de microondas libertada acidentalmente, ferimentos pessoais ou danos à propriedade. O não cumprimento destas instruções invalida a garantia concedida.
- Os produtos Beko estão em conformidade com as normas de segurança aplicáveis; portanto, em caso de qualquer dano no aparelho ou cabo de alimentação, deve ser reparado ou substituído pelo revendedor, centro de assistência ou por uma assistência especializada e autorizada para evitar qualquer perigo. Reparações defeituosas ou não qualificadas podem ser perigosas e constituir riscos para o utilizador.
- Este aparelho destina-se à utilização doméstica e aplicações
semelhantes, como por exemplo:
- Áreas da cozinha dos funcionários em lojas, escritórios e outros ambientes de trabalho;
– Casas de turismo rural; - Por clientes em hotéis, pensões e outros tipos de ambientes residenciais;
- Alojamentos do tipo cama e pequeno-almoço.
- Use este aparelho apenas para os fins a que se destina e tal como descrito neste manual.
- O fabricante não se responsabiliza por quaisquer danos resultantes de uma instalação incorreta ou imprópria.
- Este equipamento pode ser usado por crianças com idade de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento se forem supervisionadas ou que lhes tenha sido dada instrução a respeito da utilização do equipamento de um modo
1 Instruções importantes sobre segurança e meio ambiente
seguro e que compreendam os perigos envolvidos.
- As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser realizadas por crianças sem serem supervisionadas.
- A distância mínima entre a superfície de apoio para os recipientes na placa de cozinha e a parte inferior do produto deve ser de 65 cm, no mínimo.
- Se as instruções de instalação para a placa de cozinha a gás especificarem uma distância maior, esta deve ser tida em consideração.
- Certifique-se de que a alimentação elétrica está em conformidade com as informações fornecidas na placa de dados do aparelho.
- Nunca utilize o aparelho se o cabo de alimentação ou o próprio aparelho estiverem danificados.
- Evite danos ao cabo de alimentação, evitando apertá-lo, dobrá-lo ou arrastá-lo sobre extremidades pontiagudas.
Mantenha o cabo de alimentação afastado de superfícies quentes e chamas vivas.
- Apenas utilize o aparelho numa tomada com ligação à terra.
AVISO: Não ligue o aparelho à corrente até que a instalação esteja concluída.
- Coloque o aparelho de modo a que a ficha esteja sempre acessível.
- Não toque nas lâmpadas caso tenham estado acesas durante muito tempo. Estas podem queimar as suas mãos, dado que ficam quentes.
- Siga os regulamentos estabelecidos pelas autoridades competentes relativos ao ar de exaustão (este aviso não se aplica se o aparelho for utilizado sem chaminé).
- Utilize o aparelho apenas depois de colocar um tacho, uma frigideira, etc. na placa de cozinha. Caso contrário, o calor excessivo pode deformar algumas partes do aparelho.
- Desligue a placa de cozinha
1 Instruções importantes sobre segurança e meio ambiente
antes de retirar o tacho, a frigideira, etc.
- Não deixe óleo quente na placa de cozinha. As frigideiras com óleo quente podem entrar em combustão espontânea.
- Preste atenção às cortinas e tampas, pois o óleo pode incendiar-se enquanto se cozinha, por exemplo, batatas fritas.
- O filtro de gordura deve ser substituído, no mínimo, mensalmente. O filtro de carbono deve ser substituído, no mínimo, a cada 3 meses.
- O aparelho deve ser limpo de acordo com as instruções do manual do utilizador. Pode existir perigo de incêndio caso a limpeza não seja realizada de acordo com as instruções do manual do utilizador.
- Não utilize materiais de filtração que não sejam resistentes ao fogo além do filtro atual.
- Utilize apenas as peças originais ou peças recomendadas pelo fabricante.
- Não utilize o aparelho sem o filtro e não retire os filtros durante o funcionamento do aparelho.
- No caso de deflagrar uma chama, corte a alimentação elétrica do aparelho e dos eletrodomésticos.
- No caso de deflagrar uma chama, cubra-a e nunca use água para extingui-la.
- Desligue o aparelho antes de cada limpeza e quando este não estiver a ser utilizado.
- A pressão negativa no ambiente não deverá exceder 4 Pa (4 x 10 bar) enquanto o exaustor para a placa de cozinha elétrica e os aparelhos alimentados por outro tipo de energia além da eletricidade estiverem a funcionar em simultâneo.
- No ambiente em que o aparelho está a ser utilizado, a exaustão dos dispositivos que funcionam a óleo combustível ou gás, como é o caso dos aquecedores, deverá ficar totalmente isolada. Caso contrário, o aparelho terá de ser de tipo hermético.
- Ao fazer a ligação à chaminé,
1 Instruções importantes sobre segurança e meio ambiente
utilize tubos com 120 ou 150 mm de diâmetro. A ligação do tubo deve ser o mais curta possível e ter o menor número de curvas possível.
Perigo de asfixia! Mantenha todos os materiais da embalagem afastados das crianças.
ATENÇÃO: Partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha.
- A saída do exaustor não pode estar ligada aos canais de ar que incluem outros fumos.
- A ventilação na divisão poderá ser insuficiente quando se utilizar o exaustor para a placa de cozinha elétrica simultaneamente com os dispositivos que funcionam a gás ou outros combustíveis (isto poderá não se aplicar aos aparelhos que apenas fazem o retorno do ar para a divisão).
- Os objetos colocados em cima do aparelho podem cair. Não coloque quaisquer objetos em cima do aparelho.
- Não flambeie debaixo do aparelho.
AVISO: Remova as películas protetoras antes de instalar a Placa de cozinha.
- Nunca deixe chamas vivas altas sob o exaustor quando este estiver em funcionamento
- Mantenha as fritadeiras sob controlo durante a utilização: o óleo sobreaquecido pode inflamar-se.
1.2 Conformidade com a Diretiva REEE e eliminação do produto residual:
Este produto está em conformidade com a Diretiva REEE da UE (19/2012/UE). Este produto traz um símbolo de classificação para reciclagem de equipamentos elétricos e eletrónicos (REEE).
Este símbolo indica que o produto não deve ser eliminado juntamente com o lixo doméstico no fim da sua vida útil. Os aparelhos usados devem ser levados para um ponto de recolha oficial para a reciclagem de aparelhos elétricos e eletrónicos. Para encontrar estes sistemas de recolha, entre em contacto com as autoridades locais ou com o revendedor através do qual adquiriu o produto. Cada domicílio desempenha um papel fundamental na recolha e reciclagem de aparelhos antigos. A eliminação correta de aparelhos usados ajuda a prevenir potenciais efeitos negativos ao meio ambiente e à saúde humana.
1 Instruções importantes sobre segurança e meio ambiente
1.3 Conformidade com a Diretiva RoHS
O produto adquirido está em conformidade com a Diretiva RoHS da UE (65/2011/UE). Não contém materiais prejudiciais ou proibidos especificados na Diretiva.
1.4 Informação de embalagem
Os materiais para embalagem do produto são fabricados a partir de materiais recicláveis, em conformidade com a nossa Regulamentação Nacional
do Ambiente. Não elimine os materiais da embalagem juntamente com os resíduos domésticos ou outros tipos de resíduos. Leve-os para os pontos de recolha de materiais de embalagem designados pelas autoridades locais.
2 Aspeto geral
2.1 Generalidades
- Corpo
- Filtro de gorduras
- Iluminação
- Painel de Controlo
- Chaminé
2.2 Dados técnicos
| Modelo CFB 9433 XH | |
| Tensão de alimentação | 220-240V ~ 50 Hz |
| Potência da lâmpada | 2 x 4 W |
| Potência do motor 2 x 115 W | |
| Taxa de fluxo – 3. Nível | 380 m3/h |
| Classe de isolamento do motor | Classe F |
| Classe de isolamento Classe II |
3 Funcionamento do aparelho
3.1 Controlar o aparelho
 |  | [KSW] |  | |
| TECLA FUNÇÃO | ||||
| L : Botão Luzacesa/apagada | Liga e desliga a Iluminação | |||
| M: Motor Liga e desliga o motor de exaustão | ||||
| V : Botão de velocidade | Determina a velocidade de funcionamento:Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.Velocidade média, indicada para a maior parte das condições de uso vista a excelente relação entre o débito do ar tratado e o nível de ruído.Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de coze-dura, mesmo durante períodos prolongados. | |||
- O exaustor foi concebido exclusivamente para o uso doméstico, a fim de eliminar os odores da cozinha.
- Nunca utilizar o exaustor para outros fins para os quais não foi concebido.
- Nunca deixe alta chamas expostas sob o exaustor quando o mesmo estiver a funcionar.
- Ajustar a intensidade da chama para direcioná-la apenas para o fundo da panela, certificando-se de que a mesma não envolva os lados.
- Fritadeiras de gordura profunda devem ser monitorizadas continuamente durante a utilização: óleosobreaquecido pode irromper em chamas.
3.2 Utilização eficiente em termos de Poupança de Energia
- Quando usar o seu aparelho, ajustar as definições da velocidade de acordo com a intensidade de vapor e de odor, de modo a economizar energia.
- Usar as velocidades reduzidas (1-2) em condições normais e a velocidade mais elevada (3) com vapor e odor intensos.
- As lâmpadas no exaustor são colocadas para iluminar a zona de cozedura.
- Se usar as mesmas para iluminação ambiente irá provocar consumo desnecessário de energia e iluminação insuficiente.
- Para que o seu exaustor consuma menos energia, deve colocá-lo a funcionar num nível de velocidade baixa.
- O seu exaustor irá reduzir o consumo de energia e funcionará de forma mais eficiente quando permitir a entrada de ar suficiente no mesmo..
- Definir o seu exaustor para um nível de potência de sucção intensa perante a formação de vapor, nos casos em que souber que irá ocorrer vapor denso. Portanto, reduza o consumo de energia utilizando o seu exaustor durante um período de tempo mais curto à medida que o mesmo tiver uma entrada
3 Funcionamento do aparelho
de ar suficiente.
- Mantenha as tampas do recipiente fechadas para reduzir a libertação do vapor.
3.3 Funcionamento do exaustor
- O seu aparelho inclui um motor com várias velocidades.
- Para um melhor desempenho, recomendamos usar velocidades reduzidas em condições nor-mais e velocidades elevadas no caso de odores fortes e de vapor intenso.
- Pode começar a usar o seu aparelho premindo no botão de definição da velocidade pretendida. (V1, V2, V3)
- Pode iluminar a zona de cozedura premindo a lâmpada. (L)

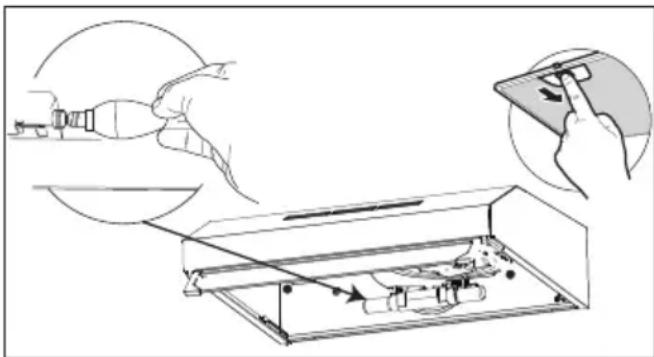

3.4 Substituição das lâmpadas
- Antes de substituir as lâmpadas, desligue a alimentação eléctrica do exaustor.
- Não tocar nas lâmpadas quando as mesmas estiverem quentes.
- Cuidado para não tocar com as mãos directamente na lâmpada substituída.
Pode comprar lâmpadas de agentes de serviço autorizados.
| Lâmpada |  |
| Potência da lâmpada 4 W | |
| Suporte / Tomada E14 | |
| Tensão da lâmpada 220 - 240 V | |
| Código ILCOS DRBB/F-4-220- | 240-E14-35/100 |
| Dimensão 35x100 mm | |
| Fluxo luminoso 400 lm | |
| Temperatura de cor relacionada | 3000 K |
Este produto contém uma fonte de luz com a classe de eficiência energética “F”.
3.5 Funcionamento com ligação à chaminé
• O vapor é extraído através da
conduta da chaminé, que é fixada à cabeça de ligação no exaustor.
- O diâmetro da conduta da chaminé tem de ser o mesmo do anel de ligação. Nas definições horizontais, o tubo tem de ter uma ligeira inclinação para cima (cerca de10º) de modo a que o ar possa sair facilmente do espaço.
3.6 Funcionamento sem ligação à chaminé
através do filtro de
carvão e recirculado no espaço. O filtro de carvão é usado quando é impossível usar uma Chaminé dentro de casa.
- Na Chaminé com pouco uso, remover as abas no interior do adaptador da mesma.
- Retirar o filtro de gordura em alumínio. Para instalar o filtro de carvão, encaixar o filtro nas guias centrando o mesmo na peça de plástico nos dois lados da estrutura da ventoinha. Apertar o mesmo rodando-o para a direita ou para a esquerda.
- Voltar a colocar o filtro de gordura em alumínio.
4 Limpeza e manutenção
O exaustor deve ser mantido e limpo regularmente. Se não mantiver o exaustor limpo isso poderá afetar adversamente a duração do mesmo. Para a limpeza e para a manutenção, deve seguir as instruções indicadas no manual.
Antes de efetuar a limpeza e a manutenção, desligar o produto ou desligar o interruptor.
O incumprimento do estabelecido em relação à limpeza do exaustor e à substituição dos filtros pode resultar em risco de vida. Portanto, é recomendado seguir as orientações indicadas aqui. O fabricante não é responsável por danos no motor ou por incêndios provocado por um uso inadequado.
Limpar utilizando apenas um pano humedecido com detergente líquido neutro. Não limpar com ferramentas ou instrumentos. Não utilizar produtos abrasivos. Não usar álcool.

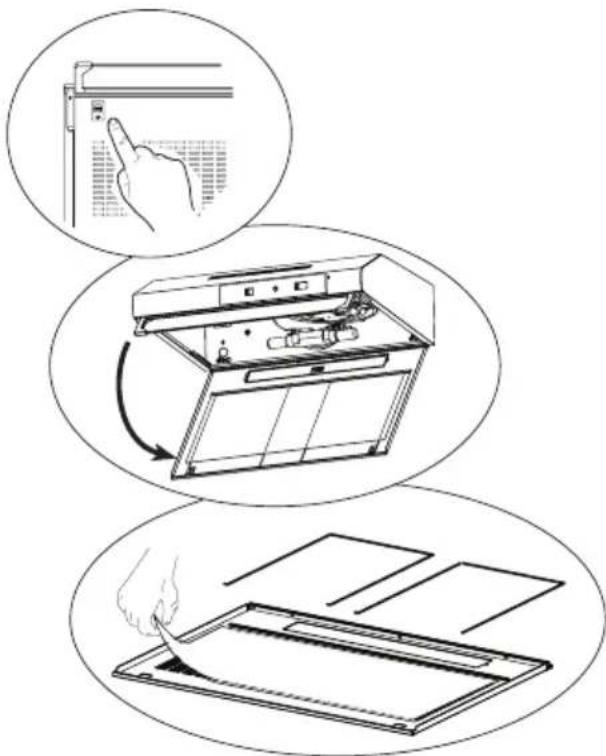

4.1 Limpeza do filtro de gordura em alumínio
Este filtro retém as partículas do óleo existentes no ar. Os filtros de gordura em alumínio podem mudar de cor à medida que vão sendo lavados, isto é normal e não exige a substituição dos seus filtros de gordura em alumínio.
Pode lavar o filtro de gordura em alumínio na máquina de lavar loiça.
CUIDADO: Com uma utilização normal, limpar o filtro do óleo uma vez por mês.

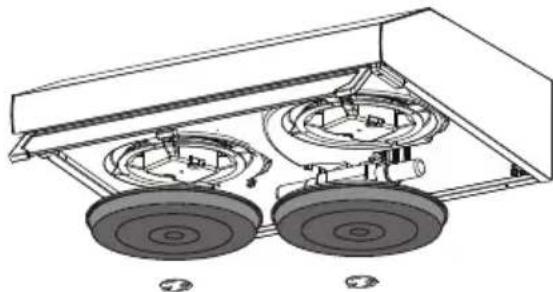

4.2 Substituição dos filtros de carvão
Is filtros de eliminação de odores contêm carvão (Carvão ativo). Os filtros do óleo têm de ser instalados no produto, independentemente se forem usados filtros de carvão ou não.
- O filtro de carvão nunca deve ser lavado.
- Substituir os filtros de carvão uma vez em cada 3 meses.
- Pode obter o filtro de carvão nos revendedores autorizados.
5 Instalação do aparelho
ADVERTÊNCIA: Antes de iniciar a instalação, deve ler a informação de segurança no Manual do Utilizador.
ADVERTÊNCIA: Não instalar com parafusos e estabilizadores de acordo com estas instruções pode resultar em choque elétrico.
Consulte a página 222 para o guia de instalação
Para instalar o exaustor, deve contactar o Serviço Autorizado mais próximo.
É da responsabilidade do cliente preparar a localização e a instalação elétrica do exaustor.

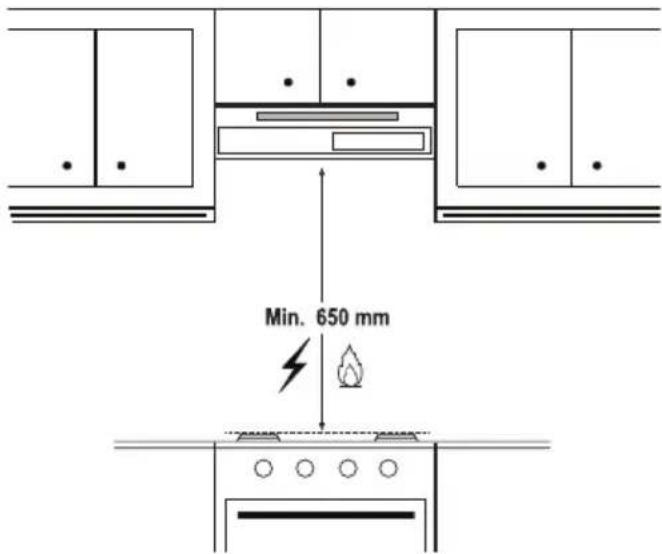

5.1 Posição do aparelho
- A distância tem de ser medida a partir da superfície da grelha para os fogões a gás, a partir da superfície de vidro para os fogões elétricos.

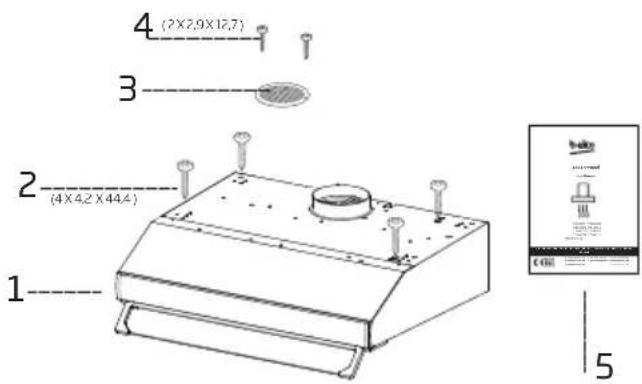

5.2 Acessórios de instalação
6 Resolução de problemas
| Resolução de problemas Causa Origem Ajuda | ||
| O aparelho não está a funcionar. | Verificar os fusíveis. Os fusíveis podem ter rebentado, inspeci-onar e restaurar. | |
| O aparelho não está a funcionar. | Verificar a instalação elétrica. A tensão de corrente elétrica deve estar entre 220 e 240 V. | |
| O aparelho não está a funcionar. | Verificar a instalação elétrica. Verificar se outro aparelho na sua cozin-ha está a funcionar. | |
| A lâmpada de iluminação não funciona | Verificar a instalação elétrica. A tensão de corrente elétrica deve estar entre 220 e 240 V. | |
| A lâmpada de iluminação não funciona | Verificar o interruptor da lâmpada. O interruptor da lâmpada deve estar na posição “ligado”. | |
| A lâmpada de iluminação não funciona | Inspecionar as lâmpadas. As lâmpadas do aparelho devem acender. | |
| A entrada de ar do aparelho é inadequada. | Inspecionar o filtro de alumínio. Em condições normais de funcionamento, o filtro de gordura em alumínio deve ser limpo pelo menos uma vez por mês. | |
| A entrada de ar do aparelho é inadequada. | Verificar a descarga de ar da chaminé. | A descarga de ar da chaminé deve estar na posição “ligado”. |
| A entrada de ar do aparelho é inadequada. | Inspecionar o filtro de carvão. Nos filtros em que são utilizados filtros de carvão, o filtro de carvão deve ser substituído a cada 3 meses em condições normais. | |
CONDIÇÕES DE GARANTIA - PORTUGAL
Este certificado cobre a garantia de reparação do seu eletrodoméstico da linha branca e pequeno eletrodoméstico (*) durante o período de garantia legal determinado pela legislação em vigor a contar da data de compra, contra defeitos de funcionamento provenientes do fabrico ou dos materiais; ou de substituição do aparelho, a menos que uma dessas opções seja impossível ou desproporcionada em relação à outra. Quando detetar um defeito ou anomalia no aparelho entre imediatamente em contacto connosco para nos informar da não conformidade. Os pequenos eletrodomésticos devem ser entregues na oficina de serviço oficial da marca para a sua revisão.
Esta garantia só será válida se for apresentada a fatura, o recibo de compra, ou a nota de entrega correspondente a aquisição do produto. Esta garantia é válida em território espanhol e português para aparelhos distribuído pela Beko Home Appliances Portugal, Unipessoal, Lda. A garantia só é válida para o primeiro comprador ou adquirente do produto. A garantia será válida para os aparelhos cuja instalação esteja correta e que estejam localizados em condições climáticas e ambientais adequadas para o seu correto funcionamento.
EXCLUSÕES DA GARANTIA
O custo da reparação será pago pelo utilizador nos seguintes casos:
- Aparelhos utilizados para uso profissional ou não exclusivamente doméstico.
- Os equipamentos desmontados ou manuseados por outras pessoas que não os serviços técnicos expressamente autorizados.
- Instalações, transporte, substituição de equipamento, colocação em funcionamento, alteração do sentido das portas.
- Intervenções de manutenção ou informações sobre a utilização dos aparelhos.
- Alteração de injetores em aparelhos a gás.
- As avarias causadas pela falta de manutenção ou limpeza, ou aquelas causadas por um uso inadequado, sobrecarga, abandono ou de uma forma a não respeitar as instruções de uso ou instalação dos aparelhos.
- As avarias provocadas por causas acidentais, sinistros de força maior ou resultantes de instalação inadequada e em geral, avarias por razões não relacionadas com o produto.
- As avarias causadas por ligações que podem apresentar flutuações, irregularidades ou falta de uniformidade no fornecimento, por exemplo: abastecimento de água impulsionado por grupos de pressão, energia solar, energia eólica, geradores de energia elétrica ou outro tipo de fornecimento não-padrão.
- A substituição de materiais quebrados ou danificados por desgaste ou uso não normal do aparelho, ou consumíveis tais como: juntas, plásticos, borracha, correias, vidros, pincéis, lâmpadas, asas, puxadores, tampas de queimadores, filtros, grelhas, ânodos de sacrifício (magnésio ou similares) de aquecedores ou caldeiras, etc.
- Os aparelhos que apresentem oxidação, ou danos por corrosão nos esmaltes ou na pintura, que possam ter sido causados por efeitos químicos ou eletroquímicos da água ou de qualquer outra substância, ou acelerados por circunstâncias ambientais ou climáticas desfavoráveis.
- Defeitos estéticos em serigrafia ou pintura.
- Os danos causados por transporte ou manuseio, colisões, etc.
- Os aparelhos devem ser instalados de forma acessível em caso de reparação, devendo o utilizador assumir os custos necessários para aceder ao aparelho para reparação e substituição.
A presente garantia não afeta os direitos de que o consumidor dispõe conforme o previsto na legislação em vigor.
O Serviço Oficial de Assistência Técnica resolverá qualquer incidente que o seu aparelho possa necessitar, desde que o aparelho seja instalado de forma acessível.
As marcas BEKO e GRUNDIG são distribuídas por Beko Home Appliances Portugal, Unipessoal, Lda
DADOS DO APARELHO (a ser preenchido pelo Distribuidor):
O fiador e o importador do seu eletrodoméstico é: Beko Home Appliances Portugal, Unipessoal, Lda; Edifício Amoreiras Square; Rua Carlos Alberto da Mota Pinto, nº 17, 3ºA, Amoreiras 1070-313, Lisboa, Portugal.
Conheça-nos melhor na nossa página: www.beko.com Conserve este documento, é importante para si.
