Type de produit	Hotte aspirante
Marque	Beko
Modèle	CFB 9433 XH
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance du moteur	2 x 115 W
Puissance d'éclairage	2 x 4 W (LED)
Débit d'air maximal	380 m³/h (3 vitesses)
Nombre de vitesses	3
Diamètre de raccordement	120 ou 150 mm
Hauteur minimale d'installation	65 cm
Filtre à graisse	Aluminium lavable (nettoyage mensuel)
Filtre à charbon	Actif, remplaçable tous les 3 mois (recyclage)
Mode de fonctionnement	Évacuation ou recyclage
Classe d'isolation	Classe II
Classe d'efficacité énergétique (éclairage)	F
Matériau	Acier inoxydable
Utilisation	Domestique
Pièces détachées disponibles	Pendant 12 ans après l'achat
Conformité	DEEE, RoHS

FOIRE AUX QUESTIONS - CFB 9433 XH BEKO

Comment installer la hotte Beko CFB 9433 XH ?

Respectez une distance minimale de 65 cm entre la surface de cuisson et la hotte. Utilisez un conduit d'évacuation de diamètre 120 ou 150 mm. Assurez-vous que l'alimentation électrique est coupée avant l'installation.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium doit être nettoyé une fois par mois avec un détergent liquide neutre. Il peut être lavé au lave-vaisselle. Laissez-le sécher avant de le remettre.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 mois en utilisation normale, surtout en mode recyclage. Il n'est pas lavable.

Comment remplacer les ampoules ?

Débranchez la hotte. Utilisez des ampoules de 4 W (LED) disponibles auprès du service agréé. Ne touchez pas l'ampoule directement avec les mains.

Que faire si la hotte ne fonctionne pas ?

Vérifiez le fusible, l'alimentation (220-240 V) et que la prise est correctement branchée. Si le problème persiste, contactez un service agréé.

La hotte peut-elle fonctionner sans conduit d'évacuation ?

Oui, en mode recyclage. Installez le filtre à charbon et retirez les rabats intérieurs. L'air est filtré puis renvoyé dans la pièce.

Quel est le niveau sonore de la hotte ?

Le niveau sonore n'est pas spécifié dans la notice, mais il varie selon la vitesse. Utilisez la vitesse 1 pour un fonctionnement silencieux, la 3 pour les fortes vapeurs.

Comment utiliser les vitesses efficacement ?

Utilisez la vitesse 1 ou 2 pour les cuissons normales, et la vitesse 3 pour les odeurs intenses. Allumez la hotte avant la formation de vapeur pour économiser l'énergie.

Que faire en cas de flamme sous la hotte ?

Éteignez la hotte et les appareils de cuisson. Couvrez la flamme avec un couvercle. N'utilisez jamais d'eau pour éteindre un feu d'huile.

Comment entretenir la hotte ?

Nettoyez régulièrement les surfaces avec un chiffon humide et un détergent neutre. Ne pas utiliser d'alcool ni de produits abrasifs. Débranchez avant tout entretien.

MODE D'EMPLOI CFB 9433 XH BEKO

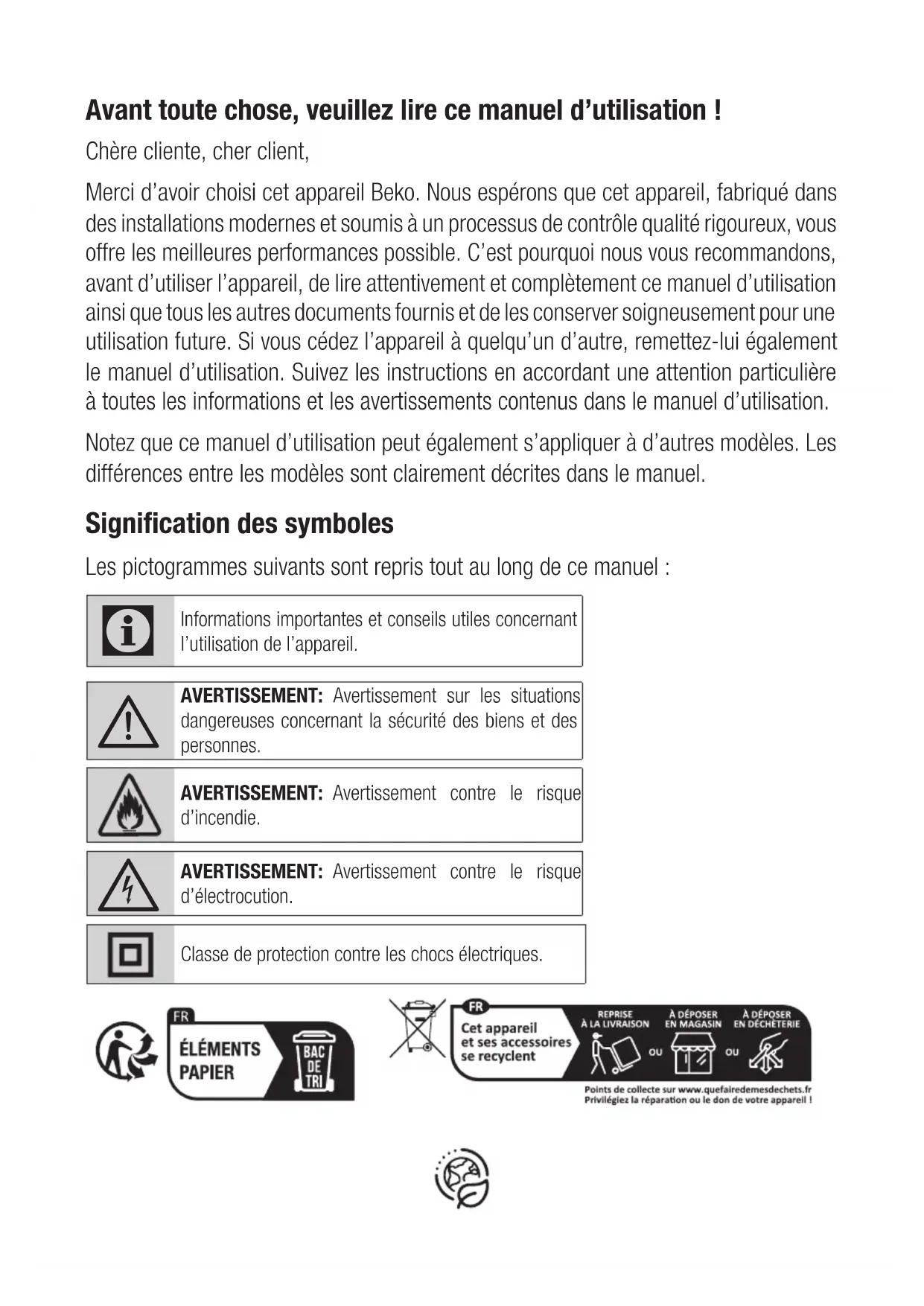

Avant toute chose veuillez lire ce manuel d'utilisation

Chère cliente, cher client,

Merci d'avoir choisi cet appareil Beko. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.

Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.

Signification des symboles

Les pictogrammes suivants sont repris tout au long de ce manuel :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

AVERTISSEMENT: Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

AVERTISSEMENT: Avertissement contre le risque d'incendie.

AVERTISSEMENT: Avertissement contre le risque d'électrocution.

Classe de protection contre les chocs électriques.

FR ÉLÉMENTS PAPIER BAC DE TRI FR Cet appareil et ses accessoires se recyclent REPRISE À LA LIVRAISON A DÉPOSER EN MAGASIN A DÉPOSER EN DÉCHÉTERIE Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

1.1 Consignes générales de sécurité

Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure. Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d'incendie, d'électrocution, d'exposition aux fuites d'énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l'annulation de toute garantie.

- Les produits BEKO sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l'appareil ou son câble d'alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l'utilisateur.

- Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

- dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail;

- les fermes

- Par les clients des hôtels et autres types d'environnements résidentiels;

- et dans les chambres d'hôte.

- Utiliser l'appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

- Le fabricant n'est pas responsable des dommages résultant d'une mauvaise installation ou d'une mauvaise utilisation du produit.

- Cet appareil peut être utilisé par des enfants de 8 ans minimum, des personnes à capacités physiques, sensorielles ou mentales réduites et des personnes manquant d'expérience ou de connaissances suffisantes en la matière, à condition qu'elles

1 Instructions importantes en matière de sécurité et d'environnement

aient été préparées à un maniement sécurisé de l'appareil et qu'elles aient pleinement conscience des risques encourus.

• Les enfants n'ont pas le droit de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants laissés sans surveillance.
• La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre produit doit être d'au moins 65 cm.
• Si des instructions relatives à l'installation de la plaque à gaz exigent plus de distance, prenez-les en compte.
• S'assurer que la source d'alimentation électrique est conforme aux informations spécifiées sur la plaque signalétique de l'appareil.
• Ne jamais utiliser l'appareil si le câble d'alimentation ou l'appareil lui-même est endommagé.
• Pour éviter d'endommager le

câble d'alimentation, éviter de l'aplatir, de le plier ou même de le frotter contre des bords coupants. Éloigner le câble d'alimentation de toute surface brûlante et des flammes. - Utilisez l'appareil uniquement avec une prise de terre.

Avertissement: ne branchez pas l'appareil sur le secteur avant la fin de l'installation.

• Placer l'appareil de sorte que la prise soit toujours accessible.
• Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et risqueraient donc de provoquer des brûlures aux mains.
• Respectez la réglementation des autorités compétentes en matière d'évacuation de l'air évacué (cette mise en garde ne s'applique pas à l'utilisation sans conduit).
• Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la plaque de cuisson. Autrement, la

1 Instructions importantes en matière de sécurité et d'environnement

température élevée peut provoquer la déformation de certaines pièces de votre produit.

- Éteignez la plaque de cuisson avant d'en retirer la casserole, la poêle, etc.

- Ne laissez pas d'huile chaude sur la plaque de cuisson. Les casseroles contenant de l'huile chaude peuvent s'enflammer.

- Faites attention à vos rideaux et à vos couvertures, car l'huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.

- Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.

- Le produit doit être nettoyé conformément au manuel d'utilisation. Si le nettoyage n'a pas été effectué conformément au manuel d'utilisation, il peut y avoir un risque d'incendie.

- N'utilisez pas de matériaux filtrants ignifuges à la place des filtres actuels.

- Utilisez uniquement des pièces d'origine ou pièces recommandées par le fabricant.

- N'utilisez jamais l'appareil sans le filtre et ne retirez pas les filtres lorsque l'appareil est en marche.

- En cas d'apparition d'une flamme, éteignez votre produit et vos appareils de cuisson.

- En cas d'apparition d'une flamme, couvrez la flamme et n'utilisez jamais d'eau pour l'éteindre.

- Débranchez l'appareil avant chaque nettoyage et lorsque l'appareil n'est pas en cours d'utilisation.

- La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10^-2 bars) lorsque la hotte de la table de cuisson électrique et les appareils fonctionnant avec un autre type d'énergie que l'électricité fonctionnent simultanément.

- Dans l'environnement dans lequel l'appareil est utilisé, les gaz résiduaires des appareils fonctionnant au fioul ou au gaz, tels

1 Instructions importantes en matière de sécurité et d'environnement

que le chauffage de la pièce, doivent être totalement isolés ou l'appareil doit être de type étanche.

• Pour le raccordement du conduit, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement du tuyau doit être aussi court que possible et avoir le minimum de coudes que possible.
• Risque d'étranglement ! Conservez tous les emballages hors de portée des enfants.

ATTENTION: Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

• Ne connectez pas la prise du produit aux canaux d'air qui contiennent d'autres fumées.
• La ventilation de la pièce peut être insuffisante lorsque la hotte de la table de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d'autres combustibles (ceci peut ne pas s'appliquer aux appareils qui rejettent uniquement l'air dans la pièce).
• Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.
• Ne brûlez rien sous votre produit.

AVERTISSEMENT: Retirez les films protecteurs avant d'installer la hotte.

• Ne laissez jamais des grandes flammes nues sous la hotte lorsqu'elle est en fonctionnement.
• Gardez les friteuses en permanence sous surveillance pendant l'utilisation : de l'huile surchauffée peut prendre feu.
• Les pièces détachées d'origine sont disponibles pendant 12 ans, à compter de la date d'achat du produit.

1.2 Conformité avec la directive DEEE et mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et

1 Instructions importantes en matière de sécurité et d'environnement

électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Conformité avec la directive rohs

L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

1.4 Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.

2.1 Aperçu général

1. Corps principal
2. Filtre à graisse
3. Panneau de
4. Contrôle de l'éclairage
5. Cheminée

2.2 Données techniques

Modèle CFB 9433 XH
Tension d'alimentation 220-240V ~ 50 Hz
Puissance des lampes 2 x 4 W
Puissance du moteur 2 x 115 W
Débit d'air - 3 Niveau 380 m3/h
Moteur de classe d'isolation Classe F
Classe d'isolation Classe II

3.1 Panneau de commande

L: Lumières Allume et éteint l’éclairage.

M: Moteur Allume et éteint le moteur aspiration

V: Vitesses Détermine les vitesses d’exploitation ainsi subdivisées:1. Vitesse minimale, pour un rechange d’air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.2. Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité et niveau sonore.3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés .

• La hotte aspirante a été conçue exclusivement pour un usage domestique afin d'éliminer les odeurs de cuisine.
• N'utilisez jamais la cagoule à d'autres fins que celles pour lesquelles elle a été conçue.
• Ne laissez jamais de grandes flammes nues sous le capot lorsqu'il est en fonctionnement.
• Réglez l'intensité de la flamme pour la diriger uniquement sur le fond de la casserole, en veillant à ce qu'elle n'engloutisse pas les parois.
• Les friteuses doivent être surveillées en permanence pendant leur utilisation : une huile surchauffée peut s'enflammer.

3.2 Fonctionnement efficace en termes d'économies d'énergie utilisation

• Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l'intensité de la vapeur et de l'odeur afin d'économiser de l'énergie.
• Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) pour les odeurs et vapeurs intenses.
• Les lampes situées sur la hotte sont destinées à l'éclairage de la zone de cuisson.
• L'utilisation de ces lampes pour l'éclairage de la pièce entraîne une consommation d'énergie inutile et un éclairage insuffisant.
• Pour que votre appareil consomme moins d'énergie, faites-le fonctionner à basse vitesse.
• Votre appareil réduit la consommation d'énergie et fonctionne plus efficacement lorsque vous l'alimentez suffisamment en air.
• Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisant pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.

3 Utilisation de l'appareil

Configurez votre appareil pour un niveau de puissance d'aspiration intense avant la formation de la vapeur, dans le cas où vous prévoyez la production d'une vapeur dense. Vous réduisez donc la consommation d'énergie de votre appareil en l'utilisant pendant une durée plus courte, puisqu'il est suffisamment alimenté en air.

3.3 Instructions d'utilisation

• Votre appareil contient un moteur qui a des vitesses différentes.
• Pour de meilleures performances, nous recommandons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas de fortes odeurs et de vapeur intense.
• Vous pouvez démarrer votre appareil en appuyant sur le bouton de réglage de la vitesse souhaitée. (V1, V2, V3)
• Vous pouvez éclairer la zone de cuisson en appuyant sur la lampe (L).

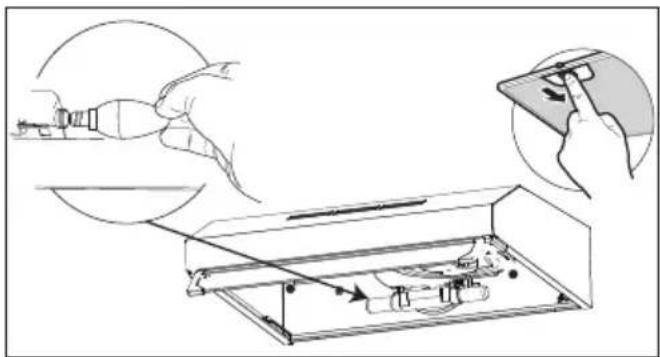

3.4 Remplacement des lampes

• Avant de remplacer les ampoules, débranchez l'alimentation électrique de la hotte.
• Ne touchez pas les ampoules lorsqu'elles sont chaudes.
• Faites attention à ne pas toucher l'ampoule remplacée directement avec les mains.

Vous pouvez vous procurer des lampes auprès d'agents de service agréés.

Ce produit contient une source lumineuse de classe d'efficacité énergétique "F".

3.5 Opération avec raccordement au conduit de fumée

est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

- Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10°) afin que l'air puisse sortir facilement de la pièce.

3.6 Fonctionnement sans raccordement au réseau d'évacuation des fumées

par le filtre à charbon

bon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu'il est impossible d'utiliser un conduit de fumée dans la

maison.

• En cas d'utilisation sans conduit, retirez les rabats à l'intérieur de l'adaptateur de conduit.
• Retirez le filtre à huile. Pour installer le filtre à charbon, fixez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. Resserrez-le en tournant à droite ou à gauche.
• Remplacez le filtre à huile en aluminium.

4 Nettoyage et entretien

Cet appareil doit être régulièrement nettoyé et entretenu. S'il n'est pas nettoyé, sa durée de vie utile peut être compromise. Pour le nettoyage et l'entretien, suivez les instructions contenues dans le manuel.

Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou éteignez l'interrupteur.

Le non-respect des consignes de nettoyage de cet appareil et de remplacement de ses filtres vous expose à un risque d'incendie. Il est donc recommandé de respecter les consignes de ce manuel. Le fabricant décline toute responsabilité en cas de dommages au moteur ou d'incendie résultant d'une utilisation inappropriée de l'appareil.

Nettoyer en utilisant uniquement un chiffon humidifié avec un détergent liquide neutre. Ne nettoyez pas avec des outils ou des instruments. N'utilisez pas de produits abrasifs. N'utilisez pas d'alcool.

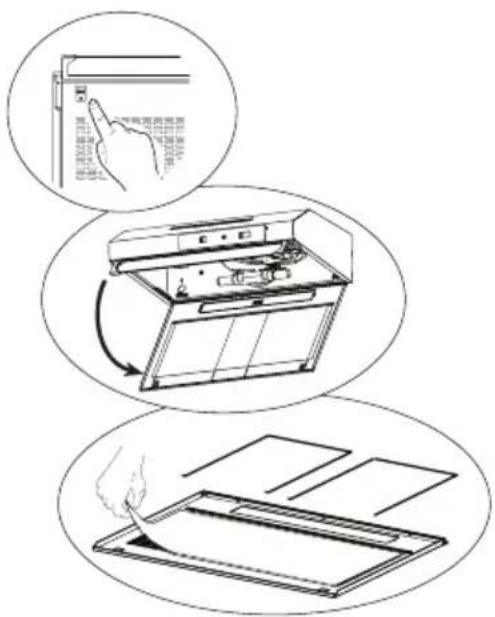

4.1 Nettoyage du filtre à graisse

Ce filtre capte les particules d'huile présentes dans l'air. Il vous est recommandé de nettoyer votre filtre tous les mois dans des conditions normales d'utilisation. Pour ce faire, il faut d'abord retirer les filtres à graisse. Lavez les filtres avec un détergent liquide et rincez-les à l'eau, puis remettez-les en place une fois qu'ils sont secs. Les filtres à graisse peuvent se décolorer au lavage; c'est normal et vous n'avez pas besoin de changer votre filtre.

Vous pouvez laver le filtre dans le lave-vaisselle

ATTENTION: En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

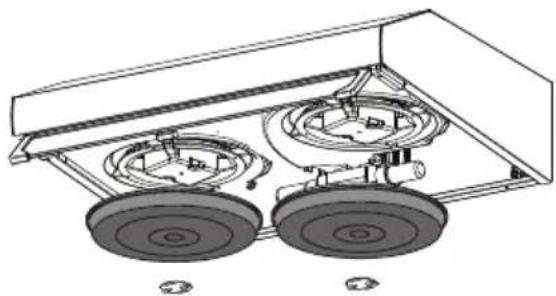

4.2 Remplacement du filtre à carbone (mode de circulation de l'air)

La hotte peut être équipée d'un filtre à charbon actif. Le filtre à charbon est appliqué uniquement dans le cas où la hotte n'est pas reliée au conduit de ventilation.

Dans tous les cas, il est nécessaire de remplacer le filtre à charbon au moins tous les trois mois.

• Le filtre à charbon n'est jamais lavé. - Remplacez les filtres à charbon une fois tous les 3 mois. - Le filtre à charbon est disponible auprès des services autorisés.

5 Mise en place de l'appareil

AVERTISSEMENT: Veuillez lire les instructions de sécurité avant de vous installer.

ATTENTION: Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, cela peut entraîner un choc électrique.

REMARQUE: Veuillez vous référer à la page 222 pour le guide d'installation

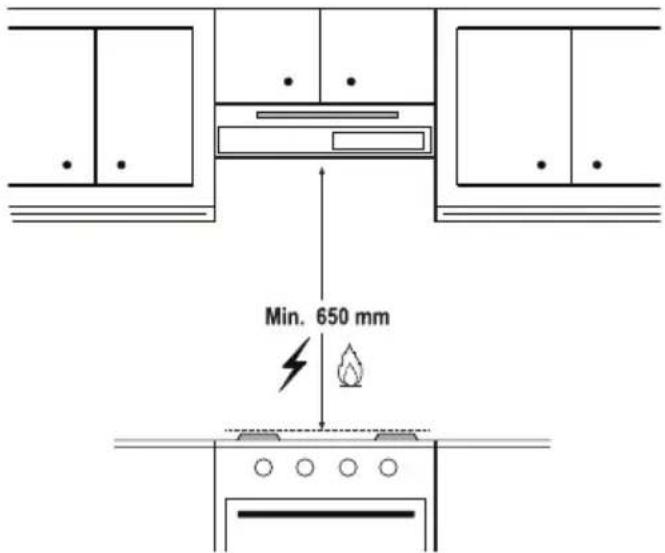

5.1 Position de l'appareil

Min. 650 mm

• La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm.
• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz, à partir de la surface du verre pour les cuisinières électriques.

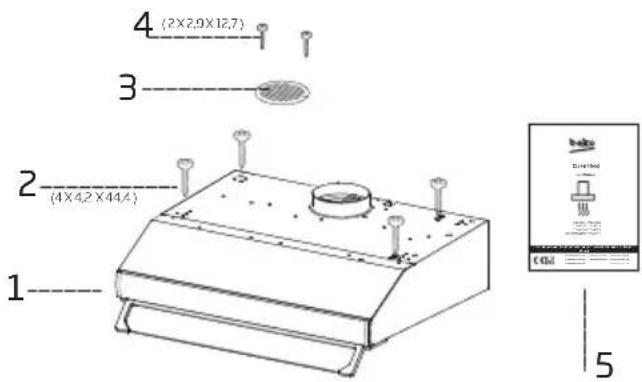

5.2 Installation des accessoires

1. Hotte
2. 4 × 4, 2 × 44, 4 vis
3. Grille de sortie d'air
4. 2 × 2,9 × 12,7 vis
5. Manuel d'utilisation

5.2 Stockage

• Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, conservez-le soigneusement.
• Veillez également à ce que l'appareil soit débranché, refroidi et entièrement sec.
• Conservez l'appareil dans un endroit frais et sec. • Tenez l'appareil hors de portée des enfants.

5.3 Manipulation et transport

• Lors de la manipulation et du transport, transportez l'appareil dans son emballage d'origine.
• L'emballage de l'appareil le protège des dommages physiques.
• Ne placez pas de charges lourdes sur l'appareil ou sur l'emballage. L'appareil peut être endommagé.

6 Dépannage

Dépannage Problème Solution
L'appareil ne fonctionne pas.	Vérifiez le fusible.	Il se peut que votre fusible soit coupé ; remettez-le en marche.
L'appareil ne fonctionne pas.	Vérifiez le branchement.	La tension du secteur doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branchement.	Vérifiez si les autres appareils de votre cuisine fonctionnent ou pas.
L'ampoule ne fonctionne pas.	Vérifiez le branchement. La tension du secteur doit être comprise entre 220 et 240 V.
L'ampoule ne fonctionne pas.	Vérifiez l'interrupteur de l'ampoule.	L'interrupteur de l'ampoule doit être en position « Allumé ».
L'ampoule ne fonctionne pas.	Vérifiez les ampoules. Les ampoules de l'appareil ne doivent pas être défectueuses.
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre en aluminium. L'aluminium du filtre doit être nettoyé au moins une fois par mois en conditions d'utilisation normales.
L'appareil n'aspire pas l'air correctement.	Vérifiez l'évent d'aération. L'évent d'aération doit être en position « Marche ».
L'appareil n'aspire pas l'air correctement.	Vérifiez le filtre à charbon. Pour les appareils dotés d'un filtre à charbon, celui-ci doit normalement être remplacé tous les 3 mois.
