Produkto tipas	Traukiamoji gartraukė
Prekės ženklas	Beko
Modelis	CFB 9433 XH
Maitinimo įtampa	220-240 V ~ 50 Hz
Variklio galia	2 x 115 W
Apšvietimo galia	2 x 4 W (LED)
Maksimalus oro srautas	380 m³/h (3 greičiai)
Greičių skaičius	3
Prijungimo skersmuo	120 arba 150 mm
Minimalus montavimo aukštis	65 cm
Riebalų filtras	Iš aliuminio, plaunamas (mėnesinis valymas)
Anglies filtras	Aktyvus, keičiamas kas 3 mėnesius (perdirbimas)
Veikimo režimas	Ištraukimas arba recirkuliacija
Izoliacijos klasė	Classe II
Energijos efektyvumo klasė (apšvietimas)	F
Medžiaga	Nerūdijantis plienas
Naudojimas	Buitinis
Atsarginės dalys prieinamos	12 metų po pirkimo
Atitiktis	DEEE, RoHS

Dažnai užduodami klausimai - CFB 9433 XH BEKO

Kaip sumontuoti Beko CFB 9433 XH gartraukę?

Laikykitės minimalaus 65 cm atstumo tarp kaitlentės ir gartraukės. Naudokite 120 arba 150 mm skersmens ištraukimo kanalą. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Kaip išvalyti riebalų filtrą?

Aliuminio riebalų filtrą reikia valyti kartą per mėnesį neutraliu skystu plovikliu. Jį galima plauti indaplovėje. Prieš įdėdami atgal leiskite jam išdžiūti.

Kada pakeisti anglies filtrą?

Anglies filtrą reikia keisti kas 3 mėnesius esant normaliam naudojimui, ypač recirkuliacijos režime. Jis nėra plaunamas.

Kaip pakeisti lemputes?

Atjunkite gartraukę. Naudokite 4 W (LED) lemputes, kurias galima gauti iš įgaliotojo serviso. Nelieskite lemputės tiesiogiai rankomis.

Ką daryti, jei gartraukė neveikia?

Patikrinkite saugiklį, maitinimą (220-240 V) ir ar kištukas tinkamai įjungtas. Jei problema išlieka, kreipkitės į įgaliotąjį servisą.

Ar gartraukė gali veikti be ištraukimo kanalo?

Taip, recirkuliacijos režimu. Įdiekite anglies filtrą ir nuimkite vidinius atvartus. Oras filtruojamas ir grąžinamas atgal į patalpą.

Koks gartraukės triukšmo lygis?

Triukšmo lygis nurodytas ne visada, bet jis skiriasi priklausomai nuo greičio. Naudokite 1 greitį tyliam darbui, 3 – stipriems garams.

Kaip efektyviai naudoti greičius?

Naudokite 1 arba 2 greitį įprastam gaminimui, o 3 greitį – intensyviems kvapams. Įjunkite gartraukę prieš pradedant formuotis garams, kad taupytumėte energiją.

Ką daryti, jei po gartrauke liepsna?

Išjunkite gartraukę ir gaminimo prietaisus. Uždenkite liepsną dangčiu. Niekada nenaudokite vandens aliejaus gaisrui gesinti.

Kaip prižiūrėti gartraukę?

Reguliariai valykite paviršius drėgna šluoste ir neutraliu plovikliu. Nenaudokite alkoholio ar abrazyvinių priemonių. Prieš bet kokią priežiūrą atjunkite maitinimą.

NAUDOJIMO INSTRUKCIJA CFB 9433 XH BEKO

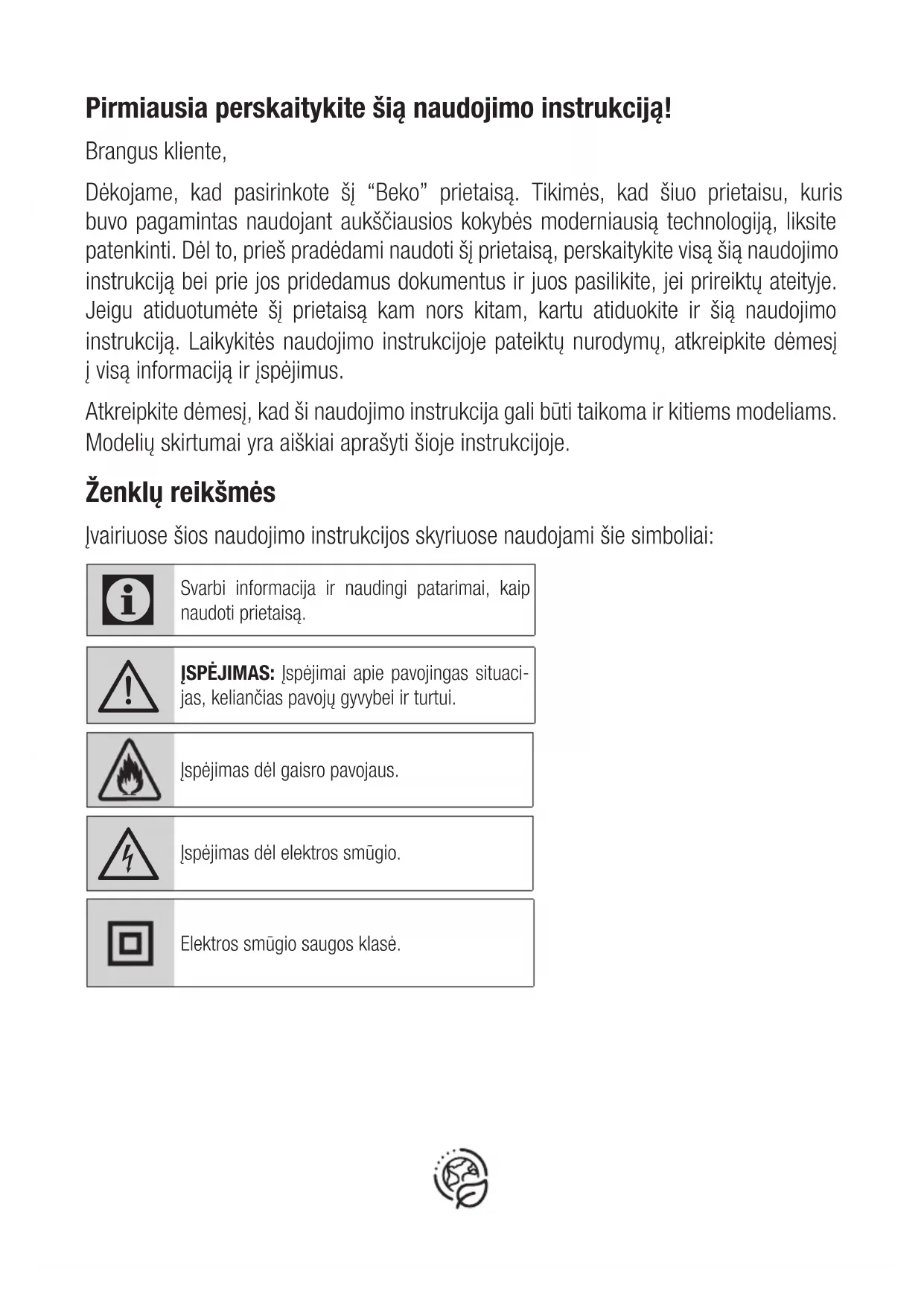

Pirmiausia perskaitykite šią naudojimo instrukciją!

Brangus kliente,

Dékojame, kad pasirinkote ši “Beko” prietaisą. Tikimės, kad šiuo prietaisu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Dėl to, prieš pradėdami naudoti šj prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šj prietaisą kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Laikykitės naudojimo instrukcijoje pateiktų nurodymų, atkreipkite dėmesį į visą informaciją ir įspėjimus.

Atkreipkite dėmesį, kad ši naudojimo instrukcija gali būti taikoma ir kitiems modeliams. Modelių skirtumai yra aiškiai aprašyti šioje instrukcijoje.

Ženklu reikšmės

Įvairiuose šios naudojimo instrukcijos skyriuose naudojami šie simboliai:

Svarbi informacija ir naudingi patarimai, kaip naudoti prietaisą.

JSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui.

lspèjimas dèl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.

Elektros smūgio saugos klasė.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.1 Bendrieji saugos reika-lavimai

Svarbios saugos instrukcijos Atidžiai perskaitykite ir pasilikite ateičiai Šiame skyriuje pateikiama saugos informacija, kuri padės išvengti gaisro, elektros smūgio, mikrobangų krosnelės spinduliuo-jamos energijos poveikio pavojaus, susižeidimų ar materialinės žalos. Jei nesilaikysite šių instrukcijų, nebebus taikoma garantija.

- “Beko” gaminiai atitinka galio-jančius saugos standartus, todėl, jeigu prietaisas arba jo maitinimo laidas būtų pažeistas, jį privalo paleisti platintojas, aptarnavimo centras ar specialistas arba bet kuris kitas įgaliotasis atstovas, kad būtų išvengta bet kokių pavojų. Klaidingi arba netinkami remonto darbai gali kelti pavojų ir riziką vartotojui.

- Šis jrenginys yra skirtas naudoti buitiniams ir panašiems tiks-lams, pvz.:

- darbuotojų valgomuosiuose, pavyzdžiui, parduotuvėse, biuruose ir kitoje darbo aplinkoje;

- ūkininkų gyvenamuosiuose namuose;

- klientams viešbučiuose ir ki-toje gyvenamojo aplinkoje;

— viešbučiuose, kuriose siūloma nakvynė su pusryčiais.

- Prietaisą naudokite tik pagal pa-skirtį, aprašytą šiose naudojimo instrukcijose.

• Gamintojas neatsako už žalą, patirtą dėl netinkamo gaminio įrengimo ar naudojimo.

- Šj prietaisą leidžiama naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems fizinių, jutimo ar psichinių negalių, arba neturintiems patirties ir žinių, kaip naudoti šj prietaisą, su są- lyga, kad jie bus prižiūrimi arba išmokyti, kaip saugiai naudoti šj prietaisą, ir supras atitinkamus pavojus.

- Neleiskite vaikams žaisti su šiuo prietaisu. Neprižiūrimi vaikai negali atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.

- Mažiausias atstumas tarp kaitlentės virimo indų atraminio paviršiaus ir žemiausios gaminio

1 Svarbios saugos ir aplinkos apsaugos taisyklės

dalies turi būti bent 65 cm.

- Jei dujinės kaitlentės montavimo instrukcijose nurodytas didesnis atstumas, reikia j jj atsižvelgti.

- Pasirūpinkite, kad jūsų elektros tinklo duomenys atitiktų prietaiso kategorijos plokštelėje nurodytus duomenis.

- Niekada nenaudokite prietaiso, jeigu šis yra sugadintas arba pa- žeistas jo maitinimo laidas.

- Saugokite maitinimo laidą, kad jis nebūtų suspaustas, užlenktas arba trinamas į aštrius kraštus. Saugokite maitinimo kabelį nuo įkaitusių paviršių ir atviros ugnies.

- Prietaisą junkite tik prie jžeminto elektros lizdo.

JSPĖJIMAS: Nejunkite prietaiso prie elektros tinklo, kol jis néra visiškai sumontuotas.

- Prietaisą pastatykite taip, kad elektros kištukas visada būtų pasiekiamas.

- Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to galite nusideginti rankas.

- Laikykitės kompetentingų val-džios institucijų nustatytų tai-

syklių dėl ištraukiamojo oro išleidimo (šis įspėjimas netaikomas, jeigu prietaisas naudojamas be dūmtraukio).

- Ijunkite prietaisą po to, kai pa-statysite ant kaitvietės puodą, keptuvę ir t.t. Priešingu atveju dėl didelio karščio kai kurios jūsų gaminio dalys gali deformuotis.

- Išjunkite kaitvietę prieš nuim-dami nuo jos puoda, keptuve ir t.t.

- Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi gali tapti užsidegimo priežastimi.

- Atkreipkite dėmesį į užuolaidas ir uždangalus, nes kepant, pvz., bulvių šiaudelius, aliejus gali už-siliepsnoti.

- Riebalų filtrą reikia keisti bent kartą per mėnesį. Anglies filtrą reikia keisti bent kartą per 3 mėnesius.

- Gaminys turi būti valomas pagal naudojimo instrukcija. Jei valymas atliktas ne pagal naudojimo instrukcija, gali kilti gaisro pavojus.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

• Vietoje dabartinio filtro nenaudo-kite ugniai neatsparių filtravimo medžiagų.
• Naudokite tik originalias arba ga-mintojo rekomenduojamas dalis.
• Nenaudokite prietaiso be filtro ir neišimkite filtrų iš veikiančio prietaiso.
• Atsiradus liepsnai, išjunkite gaminį ir maisto gaminimo prietaisus.
• Atsiradus liepsnai, ją użdenkite ir jokiu būdu negesinkite vandeniu.
• Jeigu prietaiso nenaudojate arba prieš jį valydami, atjunkite jį nuo elektros tinklo.
• Patalpoje, kurioje vienu metu veikia virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietaisai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).
• Patalpoje, kurioje naudojamas prietaisas, mazutu arba dujomis kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai privalo būti hermetiški.
  • Dūmtraukiui prijungti naudokite 120 mm arba 150 mm skers-

mens vamzdžius. Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius – minimalus.

Pavojus uždusti! Visas pakuotės dalis laikykite vaikams nepasiekiamoje vietoje.

ATSARGIAI: Naudojant su mais-to gaminimo prietaisais, liečiamos prietaiso dalys gali jkaisti.

• Gaminio išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.
• Vienu metu patalpoje naudojant virš elektrinės kaitlentės mon-tuojamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prietaisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietaisams, kurie orą išleidžia tik atgal į patalpą).
• Ant gaminio sudėti daiktai gali nukristi. Nedėkite jokių daiktų ant gaminio.
• Neuždeginėkite po gaminiu.

JSPĖJIMAS: Prieš montuodami garų rinktuva, nuimkite apsaugines plėveles.

- Niekada nepalikite atviros liepsnos po veikiančiu garų rinktuvu.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

- Naudojant gruzdintuves, jas reikia nuolat prižiūrėti: per daug įkaitęs aliejus gali užsiliepsnoti.

1.2 Atitiktis EEJA direktyvai ir atitarnavusio gaminio sutvarkymas:

Šis gaminys atitinka ES EEJA direktyvą (2012/19/ES). Šis gaminys žymimas elektros ir elektroninės įrangos atlieku (EEJA) simboliu.

Šis simbolis reiškia, kad, kai produktas tampa nebenaudojamas, jo negalima šalinti kartu su kitomis buitinėmis atliekomis. Panaudotą prietaisą būtina pristatyti į elektros ir elektroninių prietaisų surinkimo ir perdirbimo punktą. Norėdami sužinoti, apie surinkimo ir perdirbimo punktus - susisiekite su vietos institucijomis arba pardavėju. Kiekvienas atliekame svarbų vaidmenį saugodami gamtą ir perdirbdami senus buitinius prietaisus. Atitinkamas panaudotų buitinių prietaisų šalinimas padeda išvengti neigiamos žalos gamtai ir žmo- gaus sveikatai.

1.3 Atitiktis RoHS direktyvai

Jūsų įsigytas gaminys atitinka ES RoHS direktyvą (2011/65/ES). Jame nėra direktyvoje nurodytų kenksmingų ar draudžiamų medžiagų.

1.4 Informacija apie pakuotę

Šio gaminio pakavimo medžiagos pagamintos iš pakartotinai panaudojamų medžiagų, atsižvelgiant į mūsų nacionalinius aplinkosaugos reglamentus.

Neišmeskite pakavimo medžiagų kartu su buitinėmis atliekomis arba kitomis šiukšlėmis. Jas atiduokite į vietinių valdžios institucijų nurodytus pakavimo medžiagų surinkimo punktus.

2 Jūsų prietaiso techninės specifikacijos

2.1 Apžvalga

1. Kūnas
2. Riebalų filtras
3. Stiklo dangtis
4. Valdymo skydelis
5. Kaminas

2.2 Techniniai duomenys

	CFB 9433 XH
Tiekimo įtampa 220-240V ~	50 Hz
Lemputės galia 2 x 4 W
Variklio galingumas 2 x 115 W
Oro srautas – 3. lygis 380 m3/h
Variklio izoliacijos klasė klasė F
Izoliacijos klasė klasė I

3 Prietaiso naudojimas

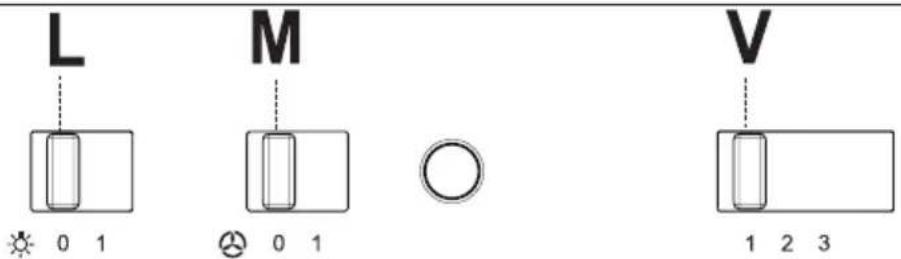

3.1 Prietaiso valdymas

RAKTAS FUNKCIJA
L : Apšvietimo jjungimo ir išjungimo mygtukas	Jjungia ir išjungia apšvietimą
M: Variklis Jjungia ir išjungia gartraukio variklj
V : Greičio mygtukas Nustato gartraukio darbinį greitį:1. Mažas greitis, naudojamas nuolatiniam ir tyliam oro pakeitimui esant nedideliam garų kiekiui.2. Vidutinis greitis, tinkamas daugumai darbo sąlygų, užtikrina tinkamą ventiliuojamo oro srauto / triukšmo santykį.3. Maksimalus greitis, naudojamas garams, susikaupusiems per ilgesnį laiko tarpą, šalinti.

• Ištraukiantis gartraukis skirtas naudoti tiktai namuose pašalinti kvapus iš virtuvės.
• Niekada nenaudokite jo jokiems kitiems tikslams negu jis yra skirtas.

- Nepalikite aukštos atviros liepsnos po veikiančiu gartraukiu.

• Reguliuokite liepsnos aukštį taip, kad būtų kaitinama tik puodo apačia ir liepsna nekiltų puodo šonais.
• Gruzdintuve ant liepsnos reikia visą laiką stebėti, nes perkaitęs aliejus gali užsiliepsnoti.

3.2 Energijos efektyvumas

• kai gartraukis veikia, reguliuokite greičio lygj pagal garų ir kvapo intensyvumą, kad gartraukis be reikalo nenaudotų energijos.
• Íprastomis sąlygomis rinkitės mažą greitį (1-2), o jei garai ir kvapai yra intensyvūs, nustatykite didesnį greitį (3).

- Lemputės gartraukyje yra skirtos apšviesti gaminimo zona.

3 Prietaiso naudojimas

3.3 Gartraukio veikimas:

• Gartraukis turi keliais greičiais nustatomą ventiliatorių su varikliu.
• Kad gartraukis veiktų geriau, įprastomis sąlygomis rekomenduojame rinktis mažą greitį, o kai garu ir dūmų yra daug – didelį greitį.
• Gartraukį galima jungti spaudžiant norimo greičio mygtuką (V1, V2, V3).
• Gaminimo zoną galima apšviesti spaudžiant apšvietimo mygtuką. (L)

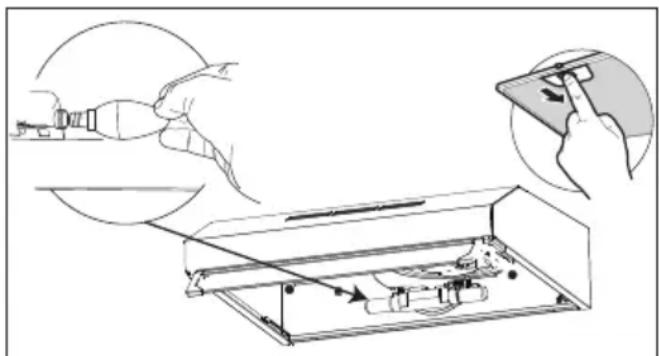

3.4 Lempučių pakeitimas

Prieš pakeisdami lemputę atjunkite gartraukį nuo maitinimo šaltinio. Nelieskite įkaitusių lempučių. Nelieskite tiesiai rankomis pakeistos lemputė.

i Lempučių galite įsigyti iš įgaliotųjų aptarnavimo atstovų.

Elektros lemputė
Lemputės galingumas 4 W
Laikiklis / lizdas E14
Lemputės įtampa 220 - 240 V
ILCOS kodas DRBB/F-4-220-240-E14-35/100
Dydis 35x100 mm

Šviesos srautas 400 lm
Susietoji spalvinė temperatūra	3000 K

Šiame gaminyje yra “F” efektyvumo klasės energijos suvartojimo šviesos šaltinis.

3.5 Naudojimas su dūmtraukiu

šalinami per dūm- traukio vamzdį, pritvirtintą prie gartraukio jungiamosios galvutės.

- Dūmtraukio skersmuo turi atitikti jungiamojo žiedo skersmenį. Kad oras būtų lengvai ištraukiamas iš patalpos per horizontaliai tvirtinamą vamzdį, vamzdį reikia sumontuoti šiek tiek pakreiptą į viršų (10° kampu).

3.6 Naudojimas be dūmtraukio

truojamas per an- glies filtrą ir išmetamas atgal j patalpą. Jei namuose nėra dūmtraukio, naudojamas an- glies filtras.

• Jei gartraukis bus naudojamas be dūmtraukio jungties, išimkite iš dūmtraukio adapterio nukreipiklius.
• Išimkite aliuminio filtrą. Norėdami sumontuoti anglies filtrą, į įstatykite centre tarp abiejų ventiliatoriaus korpuso dalių ir užfiksuokite spaus-tukus. Pritvirtinkite filtrą sukdami spaustukus į kairę arba į dešinę.
• Jstatykite aliuminio filtrą.

4 Valymas ir priežiūra

Prieš atlikdami valymo ir priežiūros darbus atjunkite prietaisą arba iš-junkite pagrindinį maitinimo jungiklj, arba atsukite saugiklj, esantį gar-traukyje.

Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite braižančių produktų. Nenaudokite alkoholio.

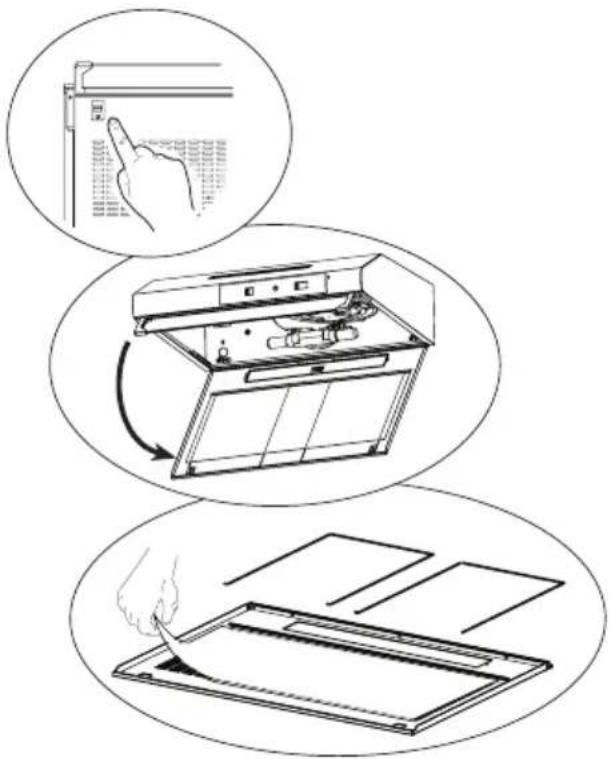

4.1 Aliuminio filtrų išėmimas

Šis filtras surenka riebalų daleles iš oro. Iš pradžių išimkite aliuminio filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, įstatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia.

Aliuminio filtrus taip pat galima plauti indaplovėje.

DÉMESIO: Rekomenduojama filtrą valyti kiekvieną mènesį, kai jis naudojamas įprastu dažnumu.

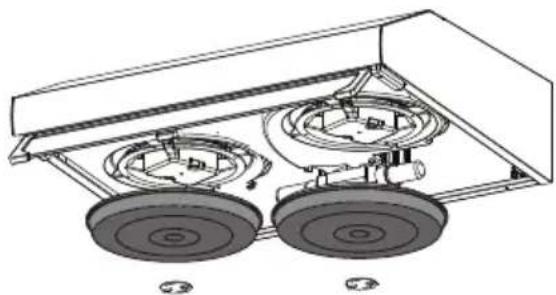

Šis filtras pašalina gaminimo kvapus. Nuo kvapų apsaugančiuose filtruose yra anglies (aktyvintos anglies). Nepriklausomai nuo to, ar naudojate anglies filtrą, ar ne, visada turi būti įstatyti aliuminio filtrai. Nenaudokite prietaiso be šių aliuminio filtrų.

• Anglies filtrų negalima plauti.
• Juos reikia keisti kas maždaug 6 mėnesius.
• Anglies filtrų galite įsigyti iš įgaliotųjų aptarnavimo įmonių.

5 Prietaiso jrengimas

DĖMESIO: Prieš pradėdami montuoti perskaitykite naudotojo vadovo saugos informaciją.

DÉMESIO: Nejstačius varžtu ir stabilizatorių pagal šias instrukcijas gali ištikti elektros smūgis.

Žr. montavimo vadovo 222 psl.

Dėl gartraukio sumontavimo kreipkitės į artimiausią įgaliotąjį techninio aptarnavimo centro atstovą. Vartotojas yra atsakingas už vietos, elektros ir duju instaliacijos paruošimą šiam gaminiui.

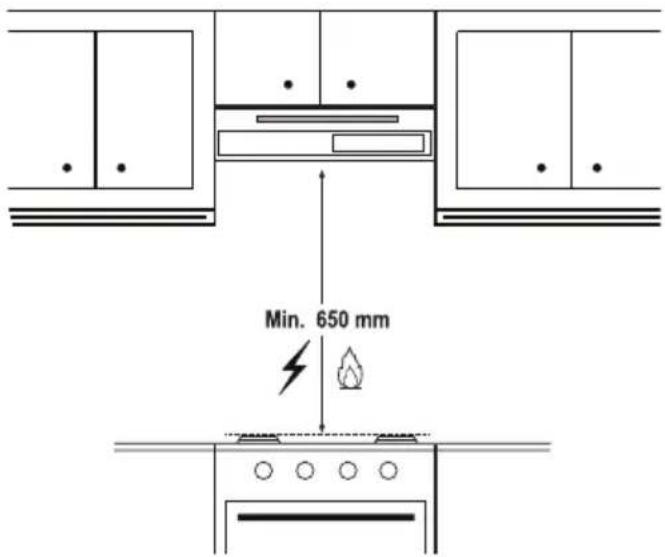

5.1 Padèties nustatymas

Min. 650 mm

- Atstumas tarp viryklės ir gartraukio turi būti jvertintas prieš pradedant montavimo darbus. Jis turi sudaryti 65 cm.

- Atstumą reikia matuoti nuo gartraukio grote-lių dujinėms viryklėms, nuo stiklinio paviršiaus elektrinėms viryklėms.

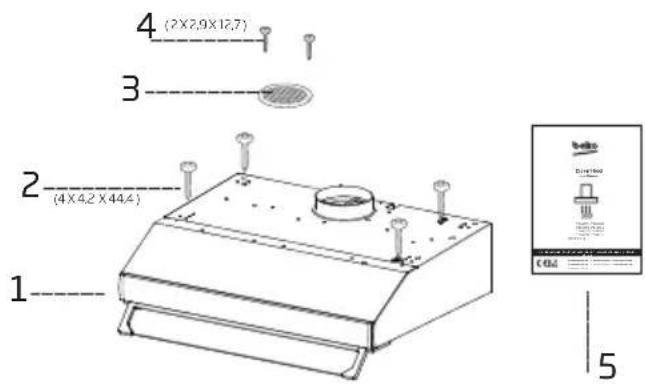

5.2 Montavimo priedai

1. Produktas
2. 4 x 4,2 x 44,4 varžtai
3. Oro išleidimo grotelės
4. 2 x 2,9 x 12,7 varžtai
5. Naudojimo instrukcija

5.3 Saugojimas

- Jeigu prietaiso ilgai nenaudosite, padėkite jį j saugią vietą.

- Patikrinkite, ar prietaisas yra atjungtas nuo elektros tinklo, atvėsęs ir visiškai sausas.

• Prietaisą laikykite vėsioje, sausoje vietoje.
• Saugokite prietaisą nuo vaikų.

5.4 Tvarkymas ir transportavimas

• Tvarkydami ir transportuodami prietaisą neškite originalioje pakuotėje. Prietaiso pakuotė apsaugo jį nuo fizinių pažeidimų.
• Nedėkite didelių apkrovų ant prietaiso ar pakuotės. Prietaisas galį būti sugadintas.
• Numetus prietaisą jis neveiks arba sugadins jj visam laikui.

6 Trikčių šalinimas

Trikčių šalinimas Priežastis Pagalba
Gaminys neveikia. Patikrinkite saugiklj. Saugiklis gali būti uždarytas, atidarykite jį.
Gaminys neveikia. Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Gaminys neveikia. Patikrinkite elektros jungtį. Patikrinkite, ar kiti jūsų virtuvės gaminiai veikia.
Apšvietimo lemputė neveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Apšvietimo lemputė neveikia.	Patikrinkite lemputės jungiklj. Lemputės jungiklis turėtų būti jjungtas.
Apšvietimo lemputė neveikia.	Patikrinkite lemputes. Gaminio lemputės neturėtų būti sugedusios.
Gaminio oro įsiurbimas prastas.	Patikrinkite aliuminio filtrą. Aliuminio	alyvos filtrą normaliomis sąlygomis reikia valyti bent kartą per mėnesį.
Gaminio oro įsiurbimas prastas.	Patikrinkite oro išleidimo angą. Oro išleidimo dūmtakis turėtų būti „jjungtas“ padėtyje.
Gaminio oro įsiurbimas prastas.	Patikrinkite anglies filtrą. Gaminiams	su anglies filtrais paprastai filtrus reikia keisti kas 3 mėnesius.
