РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BDS 43 Orbital C Kärcher

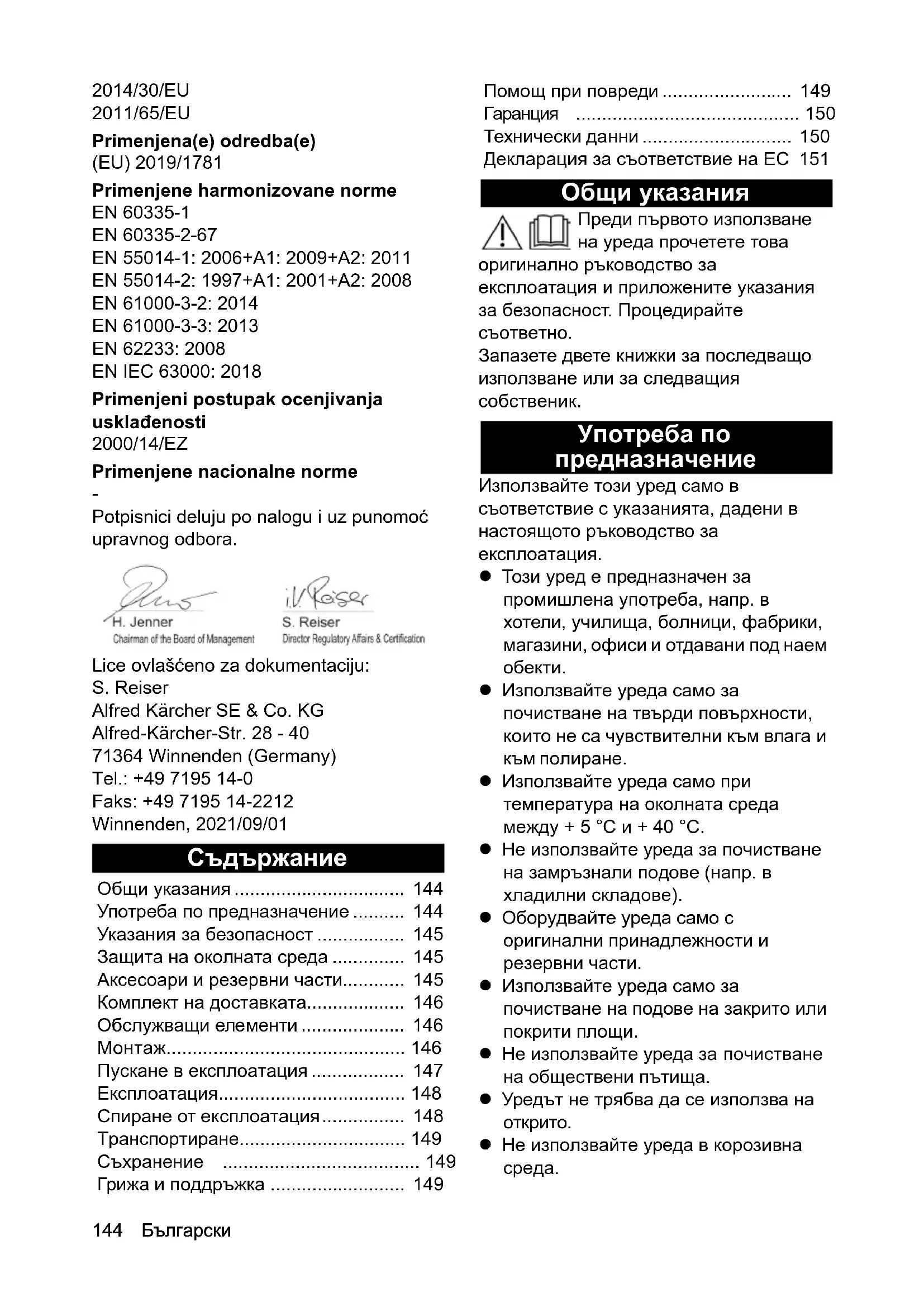

Общи указания Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и приложените указания за безопасност. Процедирайте

Запазете двете книжки за последващо използване или за следващия собственик. Употреба по предназначение Използвайте този уред само в съответствие с указанията, дадени в настоящото ръководство за експлоатация. Този уред е предназначен за промишлена употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и отдавани под наем

Използвайте уреда само за почистване на твърди повърхности, които не са чувствителни към влага и

Използвайте уреда само при температура на околната среда между + 5 °C и + 40 °C. Не използвайте уреда за почистване на замръзнали подове (напр. в хладилни складове). Оборудвайте уреда само с оригинални принадлежности и резервни части. Използвайте уреда само за почистване на подове на закрито или покрити площи. Не използвайте уреда за

на обществени пътища. Уредът не трябва да се използва на

Не използвайте уреда в корозивна

• Общи указания p. 144
• Употреба по предназначение p. 144
• Указания за безопасност p. 145
• Защита на околната среда p. 145
• Аксесоари и резервни части p. 145
• Комплект на доставката p. 146
• Обслужващи елементи p. 146
• Монтаж p. 146
• Пускане в експлоатация p. 147
• Експлоатация p. 148
• Спиране от експлоатация p. 148
• Транспортиране p. 149
• Съхранение p. 149
• Грижа и поддръжка p. 149
• Помощ при повреди p. 149
• Гаранция p. 150
• Технически данни Декларация за съответствие на ЕС 151Български 145 Никога не използвайте уреда в потенциално застрашена от експлозии среда. Използвайте уреда само на повърхности с максимален наклон, посочен в раздел „Технически данни“. Към контакта в уреда включвайте само принадлежности, които са посочени в глава “Принадлежности”. Указания за безопасност Преди първото пускане на уреда в експлоатация прочетете и съблюдавайте настоящото ръководство за експлоатация и приложената брошура „Указания за безопасност на еднодискови машини за почистване“ № 5.956-659.0, и действайте съобразно p. 150

Символи върху уреда Опасност от изгаряне Определени части на уреда стават горещи по време на

Не докосвайте маркираните по този начин части, преди да се охладят. Предпазни устройства 몇 ПРЕДПАЗЛИВОСТ Липсващи или променени предпазни

Предпазните устройства служат за Вашата защита. Никога не променяйте или пренебрегвайте предпазни устройства. Бутон за деблокиране Уредът не може да се стартира, ако не се натисне деблокиращият бутон. Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци. Указания за съставни

(REACH) Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH Аксесоари и резервни части Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com. Принадлежности Обозначение Каталожен

Подложка, червена 6.369-470.0 Подложка, зелена 6.369-472.0 Подложка, черна 6.369-473.0 Подложка, синя 6.369-471.0 Подложка, боне, 5 броя 6.905-098.0 Подложка SPP 6.371-344.0 Подложка за полиране, бяла 6.369-469.0 Подложка за полиране, с естествен косъм 6.371-149.0 Подложка за полиране, с лека зърнеста структура 6.371-081.0 Диамантена подложка, зелена, 5 броя 6.371-238.0 Диамантена подложка, бяла, 5 броя 6.371-256.0 Диамантена подложка, жълта, 5 броя 6.371-257.0 Подложка, микрофибър 6.371-346.0 Подложка, меламин, 2 броя 6.371-345.0 Резервоар BDS 43/Orbital C 5.051-992.0146 Български Комплект на доставката При разопаковане проверете съдържанието за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор. Обслужващи елементи Фигура A 1 Лост за регулиране на наклона 2 Лост за дозиране на почистващия

3 Прекъсвач ВКЛ./ИЗКЛ. 4 Бутон за деблокиране 5 Мрежов захранващ кабел с мрежов

6 Типова табелка 7 Кука за кабела, въртяща се 8 Ръкохватка 9 Резервоар за почистващ препарат 10 Ръкохватка 11 Почистваща глава 12 Превключвател за спрей * 13 Свързващ болт * 14 Дюза *

1. Напаснете дупките на лоста с дупките

3. Включете щепсела в съединителя.

Фигура C 1 Половина на корпуса 2 Щепсели 3 Гнездо

4. Поставете двете половини на корпуса

една в друга, така че връзката да е защитена срещу водни пръски. Прикрепяне на куката на кабела В горната и долната част на лоста се закрепя по една кука за кабел.

1. Дръжте двете половини на куката на

кабела към лоста. Фигура D 1 Кука на кабела 2 Лост

2. Натиснете двете половини една в

друга по посока на стрелката.

3. Вкарайте винт през куката на кабела.

Фигура E 1 Звездообразна ръкохватка с винт 2 Винт

4. Завинтете звездообразната

5. Натиснете докрай куката на кабела и

я напаснете върху лоста

6. Затегнете звездообразната

7. По същия начин прикрепете втората

кука за кабел към горната част на

Прикрепяне на резервоара за почистващ препарат

1. Освободете звездообразната

ръкохватка на горната кука на кабела.

2. Завинтете веригата към резервоара

за почистващ препарат. Фигура F 1 Верига 2 Резервоар за почистващ препарат

3. Прикрепете маркуча към нипела за

маркуча на долната страна на резервоара за почистващ препарат. Фигура G 1 Маркуч 2 Нипел за маркуч

Долната кука на кабела трябва да бъде монтирана възможно най-ниско, в противен случай дозирането на почистващия разтвор не функционира правилно.Български 147

4. Поставете резервоара за почистващ

препарат върху долната кука на

Фигура H 1 Резервоар за почистващ препарат 2 Кука на кабел, долна

5. Натиснете горната кука на кабела

надолу към резервоара за почистващ препарат. Уверете се, че щифтът на резервоара седи в жлеба на куката на

Фигура I 1 Резервоар за почистващ препарат 2 Щифт 3 Звездообразна ръкохватка с винт 4 Жлеб

6. Затегнете звездообразната

ръкохватка за горната кука на кабела.

7. Поставете маркуча върху нипела за

маркуча на уреда. Фигура J 1 Нипел за маркуч 2 Маркуч

8. Прокарайте веригата през отвора на

ръкохватката и я окачете на лоста за дозиране на почистващия препарат. Фигура K 1 Лост за дозиране на почистващия

2 Верига Свързване на системата за

Само BDS 43/Orbital C Spray е оборудван със система за пръскане.

1. Поставете маркуча от резервоара за

почистващ препарат във входа на

2. Поставете края на маркуча в изхода

на помпата. Фигура M 1 Изход на помпа 2 Край на маркуч

3. Поставете другия край на маркуча в

разпределителя на дюзите за

Фигура N 1 Край на маркуч 2 Разпределител на дюзите за

предстоящото почистване.

2. Уверете се, че щепселът е изключен

3. Завъртете почистващата глава

нагоре, като повдигнете ръкохватката. Фигура O 1 Ръкохватка 2 Почистваща глава

4. Центрирайте и натиснете подложката

върху възбуждащия диск.

5. Завъртете почистващата глава

Напълване с почистващ препарат 몇 ПРЕДУПРЕЖДЕНИЕ Неподходящи почистващи

Опасност за здравето, повреда на

Използвайте само препоръчаните почистващи препарати. При употреба на други почистващи препарати потребителят поема повишения риск по отношение на експлоатационната безопасност и опасността от

Използвайте само почистващи препарати, които не съдържат разтворители, солна и флуороводородна киселина. Съблюдавайте указанията за безопасност, посочени върху почистващите препарати.

Опасност от повреда Почистващ разтвор с температура над 50 °C може да повреди уреда.148 Български Напълнете резервоара за почистващ препарат само с почистващ разтвор с максимална температура 50 °C.

1. Напълнете резервоара за почистващ

препарат с почистващия разтвор. Експлоатация Регулиране на дръжката 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от злополука Ако дръжката се измести, докато моторът работи, уреда може да извърши неконтролирани движения. Нагласяйте дръжката само при изключен уред.

1. Издърпайте лоста за регулиране на

наклона нагоре и го задръжте.

2. Нагласете дръжката в удобно

положение (прибл. на нивото на

3. Освободете лоста за регулиране на

Преместете леко дръжката нагоре и надолу, докато щракне. Включване на уреда 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване Ако не се трие в земята, подложката може да достигне много висока скорост. Може да бъде изхвърлена и да причини наранявания. Не включвайте уреда, когато почистващата глава е завъртяна нагоре. Не трябва да се превишава максимално допустимия мрежов импенданс в електрическата точка за присъединяване (вж. Технически

При неясноти по отношение на наличния на Вашата точка за свързване мрежов импенданс, моля, свържете се с Вашия доставчик на електрическа енергия.

Опасност от повреда Ако уреда се задържи на едно място дълго време, подовата настилка може да се повреди. Винаги движете уреда, докато е

1. Развийте напълно мрежовия

захранващ кабел от държачите на

3. Хванете здраво дръжката с двете

4. Натиснете и задръжте деблокиращия

5. Натиснете прекъсвача ВКЛ./ИЗКЛ.

6. Пуснете деблокиращия бутон.

7. Пуснете прекъсвача ВКЛ./ИЗКЛ., за

2. Издърпайте лоста за почистващия

разтвор, когато подложката трябва да бъде напоена с него.

3. Придвижвайте уреда по

повърхността, която ще почистите.

4. Ако мястото е много замърсено,

преминете по него няколко пъти.

5. След това отстранете мръсната вода

с уред за мокро почистване или я избършете с кърпа. Система за пръскане Само BDS 43/Orbital C Spray е оборудван със система за пръскане. При тази система почистващият разтвор се нанася пред уреда от 2 дюзи.

1. Поставете превключвателя за спрея

на позиция „ON“. Регулиране на дюзите

1. Развийте свързващия болт.

2. Регулирайте дюзата.

3. Затегнете свързващия болт.

Спиране от експлоатация

1. Извадете мрежовия щепсел от

2. Издърпайте лоста за регулиране на

наклона нагоре и го задръжте.

3. Поставете дръжката във вертикална

4. Освободете лоста за регулиране на

наклона.Български 149

5. Отстранете останалия почистващ

разтвор от резервоара за почистващ

6. Изплакнете резервоара за почистващ

системата за пръскане с чиста вода.

8. Навийте мрежовия захранващ кабел

около държачите на кабела.

9. Завъртете почистващата глава

нагоре, като повдигнете ръкохватката. Фигура O 1 Ръкохватка 2 Почистваща глава 10.Махнете подложката от възбуждащия

11.Почистете уреда с влажен парцал. Транспортиране 몇 ПРЕДПАЗЛИВОСТ Несъблюдаване на теглото Опасност от наранявания и повреди При транспортиране съблюдавайте теглото на уреда.

1. Издърпайте лоста за регулиране на

наклона и поставете дръжката вертикално.

2. Освободете лоста за регулиране на

3. Наклонете устройството назад и го

докарайте до желаното място.

4. При транспортиране в превозни

средства осигурявайте уреда срещу

преобръщане съгласно валидните директиви.

몇 ПРЕДПАЗЛИВОСТ Несъблюдаване на теглото Опасност от наранявания и повреди При транспортирането и съхранението съблюдавайте теглото

1. Съхранявайте уреда само във

2. За да защитите възбуждащия диск на

подложката, завъртете почистващата глава нагоре, като повдигнете ръкохватката. Фигура O 1 Ръкохватка 2 Почистваща глава Грижа и поддръжка 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване Уреда може да се стартира неочаквано. Непременно извадете щепсела от контакта, преди да започнете работа по устройството.

1. Измийте замърсените подложки при

температура не повече от 60 °C.

2. Почистете корпуса на уреда с влажен

парцал и след това го подсушете с избърсване.

3. Проверете мрежовия захранващ

кабел за повреди. Помощ при повреди 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване Уреда може да се стартира неочаквано. Непременно извадете щепсела от контакта, преди да започнете работа по устройството. В случай на повреди, които не могат да бъдат отстранени с помощта на следните указания, моля да се свържете с „Обслужване на клиенти“. Недостатъчен резултат от почистването Сменете замърсената подложка. Сменете износената подложка. Проверете, дали използвания почистващ препарат е подходящ за конкретното приложение. Проверете, дали подложката е подходяща за конкретното приложение. Уредът вибрира силно Проверете, дали подложката е поставена правилно на възбуждащия диск.150 Български Проверете закрепването на подложката. Подложката не се върти Проверете, дали чужди тела блокират възбуждащия диск на подложката. При необходимост отстранете чуждите тела. Включете мрежовия щепсел в

Само при BDS 43/Orbital C Spray Системата за пръскане не пръска или не пръска достатъчно Напълнете резервоара за почистващ препарат отново. Почистете филтъра в резервоара за почистващ препарат. Почистете дюзите.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най

оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Технически данни Основание за освобождаване съгласно Регламент (ЕС) 2019/1781, приложение I, раздел 2 (12): j) Запазваме си правото на технически

Spray Данни за мощността на уреда Напрежение V 220-

Ω 0.401 0.401 Присъединителна

W11001100 Тип защита IPX4 IPX4 Обем на резервоара за чиста вода l1212 Наклон на работната зона, макс. %2 2

Работна ширина mm 430 430 Диаметър на

mm 430 430 Скорост на въртене на подложката,

Условия на заобикалящата среда

°C +5... +40 +5... +40 Размери и тегла Дължина mm 690 690 Широчина mm 460 460 Височина mm 1280 1280 Тегло kg 53 54 Установени стойности съгласно EN 60335-2-67 Обща стойност на

Ниво на звукова мощност L

SprayEesti 151 Декларация за съответствие на ЕС С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

: Уред за почистване на подове Тип: 1.291-xxx Приложими директиви на ЕС 2006/42/ЕО (+2009/127/ЕО) 2014/30/ЕС 2011/65/ЕС Приложен(и) регламент(и) (ЕС) 2019/1781 Приложими хармонизирани

Подписващите лица действат от името и като пълномощници на управителния
