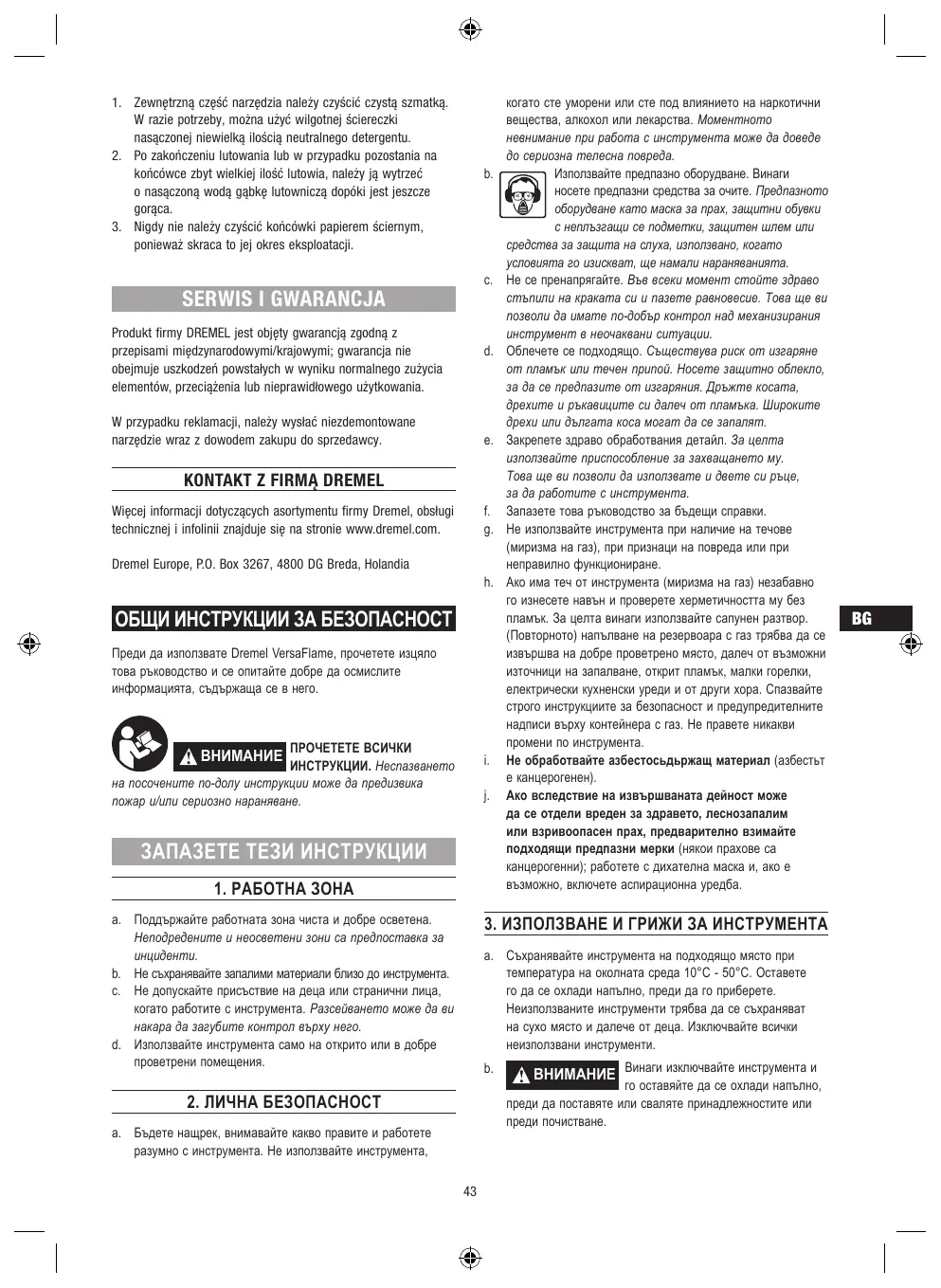

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 2200 VERSAFLAME DREMEL

Avant d'utiliser le VersaFlame Dremel, lisez le présent manuel en intégralité et assurez-vous de le comprendre.

Attention

LISEZ TOUTES LES CONSIGNES. Le non-respect des consignes

ci-après peut entraîner un choc électrique et/ou des blessures corporelles graves.

1. ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et nombreux est propice aux accidents. b. Ne conservez pas de matériaux combustibles à proximité de l'outil. c. Tenez les enfants et spectateurs à distance pendant la manipulation de l'outil. Toute distraction peut entraîner une perte de contrôle de l'outil. d. Utilisez uniquement cet outil à l'extérieur ou dans des pièces bien aérées.

2. Sécurité personnelle

a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. Ne vous servez pas de ce type d'outil lorsque vous êtes fatigué ou

sous l'emprise d'une drogue quelconque, de l'alcool ou d'un médicament. Un instant d'inattention risque, dans ce cas, d'entraîner des blessures corporelles graves.

b. Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection tels que masque anti-poussière, chaussures de sécurité antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles. c. Ne travailliez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l'outil electroportatif dans les situations imprévues. d. Ayez une tenue appropriée. La flamme ou avec de l'étain de soudure liquide présent un risque de brûlure. Portez des vêtements assurant une bonne protection contre les brûlures. Tenez vos cheveux, vos vêtements et vos gants à une distance de la flamme. Les vêtements amples ou des cheveux longs risquent de prendre feu. e. Immobilisez la pièce. Pour maintenir la pièce, utilisez un dispositif de serrage. Ceci vous permettra d'avoir vos deux mains libres pour manipuler l'outil. f. Conservez le présent manuel d'utilisation pour une consultation ultérieure. g. N'utilisez pas cet outil s'il présente des fuites (odeur de gaz), s'il est endommagé ou s'il fonctionne mal. h. Si l'outil fuit (odeur de gaz), sortez-le immédiatement à l'extérieur du local et vérifiez son étanchéité sans aucune flamme. Utilisez toujours de l'eau savonnée. Le remplissage du réservoir de gaz doit être effectué dans un endroit bien aéré, exempt de toute source d'inflammation (flamme nue, veilleuse, matériel de cuisine électrique) et sans personne à proximité. Respectez les consignes de sécurité et les avertissements relatifs à la recharge. N'opérez aucune modification sur l'outil. i. Ne pas travailler de matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène). j. Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancérigènes); portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.

3. Utilisation et entretien de l'outil

a. Rangez l'outil dans un endroit convenable où la température ambiantе est comprise entre 10 et 50°C. Avant de le ranger, laissez-le refroidir complètement. Rangez-le hors de portée des enfants, dans un endroit sec. Prenez soin de toutes l'arêtes. b. Attention Eteignez always l'outil et laissez-le refroidir complètement avant de fixer ou de démonter des accessoires ou de le nettoyer. c. A ATTENTION Gaz sous pression extrément inflammable.

d. A ATTENTION N'utilisez pas l'outil à proximité d'une source d'étincelles ou d'une flamme nue. e. ATTENTION Ne percez pas et ne brûlez pas la recharge ; ne la stockez pas à des températures supérieures à 50 °C. f. A ATTENTION Ne laissez pas l'outil à la portée des enfants. g. Attention N'essayez pas de démonter l'outil.

4. REPARATION

a. Confiez la réparation de votre outil à un réparateur qualifié qui utilise exclusivement des pièces de rechange identiques. Vous garantirez ainsi la fiabilité de cet outil.

Mise au rebut

L'appareil, les accessoires et l'emballage doivent faire l'objet d'un tri sélectif aux fins de recyclage.

Description. VersaFlame Dremel

Numéro du modèle : 2200

Source d’énergie : Gaz butane raffiné

Capacité du réservoir 42 ml / 22 g

Autonomie 75 minutes (réglage fort)

Temps de chauffe ± 25 secondes (embout)

Débit calorifique nominal... 16 g/h

Temps de refroidissement.. 17 min ( < 25^)

Température 1200 °C (flamme nue)

680 - 1000 °C (air chaud)

550 °C (embout)

Poids 227 g (outil vide)

Montage

ETEIGNZE TOUJOURS L'OUTIL ET LAISSEZ-LE REFROIDIR COMPLETEMENT AVANT DE

FIXER OU DE DEMONTER DES ACCESSOIRES.

Le VersaFlame Dremel est un outil de qualité supérieure permettant d'effectuer des brasages forts ou tendres. Il peut également être utilisé pour chauffer et/ou enflammer des matériaux inflammables et inflammables. Le VersaFlame Dremel émet une flamme réglable d'une température maximalede 1200°C. Il possède un mécanisme d'allumage intégré.

FIGURE 1

1. Embout de soudage
2. Catalyseur
3. Brûleur
4. Lever de réglage d'air
5. Bouton d'allumage
6. Sûreté infantile (neutralisante)
7. Bouton de blocage (pour marche continue)
8. Lever de réglage de flamme
9. Réservoir de gaz
10. Base
11. Valve de remplissage
12. Pièce de prolongement de flamme
13. Deflecteur

Remlissage du reservoir

Le VersaFlame Dremel doit être rempli et fonctionne exclusivement avec du gaz butane liquide. Assurez-vous d'utiliser du gaz butane raffiné (gaz de briquet).

1. Maintenez l'outil et la recharge comme indiqué sur la figure 2.
2. Ensuite, remplissez le réservoir de gaz butane liquide dans le respect des consignes portées sur la recharge de gaz butane. Le réservoir de gaz est plein lorsque du gaz butane liquide s'échappe par la valve de remplissage. Cela signifie qu'il n'y a plus d'air dans le réservoir.

Attention

NE REMPLISSEZ PAS LE RÉSERVOIR À L'EXCÉS

Utilisation

Familiarisez-vous avec les composants du VersaFlame Dremel (voir figure 1).

Le VersaFlame Dremel est équipé d'une sécurité infant. La manipulation de ce mécanisme s'effectue en deux temps, ce qui évite tout allumage accidentel.

Pour allumer et utiliser le VersaFlame Dremel, suivez les étapes de la figure 3.

REMARQUE: Le levier de réglage d'air doit être placé en position d'ouverture (Figure 3a). Déplacez le bouton de blocage vers l'avant pour allumer l'outil (Figure 3b).

1. Tenez le VersaFlame Dremel d'une main.
2. Avec l'autre main, déplacez la sécurité infant vers la gauche (Figure 3c).
3. Appuyez doucement sur le bouton d'allumage et maintenez-le enfoncé (Figure 3d).
4. Avec le catalyseur : Fermez le levier de réglage d'air pendant 2 secondes, puis rouvrez-le pour empêcher toute surchauffe du catalyseur (Figure 3e).

REMARQUE: Après allumage, assurez-vous que l'outil est bien en marche en contrôlant l'état du catalyseur. Ce dernier doit devenir incandescent. 5. Pour éteindre le VersaFlame Dremel, relâchez le bouton d'allumage. Cette action coupe immédiatement l'arrivée de gaz butane.

Lors du fonctionnement du VersaFlame Dremel en continu sur une durée étendue, presser le bouton d'allumage peut devenir inconfortable. Pour faire fonctionner le VersaFlame Dremel en continu, suivez les étapes de la figure 4.

1. Allumez le VersaFlame Dremel en suivant la procédure ci-dessus.
2. Glissez le bouton de blocage en arrêté (Figure 4a) et relâchez le bouton d'allumage (Figure 4b).
3. Pour éteindre le VersaFlame Dremel, glissez le bouton de blocage vers l'avant. Cette action coupe immédiatement l'arrivée de gaz butane.

Utilisation avec une FLAMME NUE

Pour utiliser le VersaFlame Dremel avec une flamme nue, enlevez le catalyseur.

Longueur de FLAMME et reglage de la temperature

Déplacez le levier de réglage de flamme vers l'avant pour augmenter la longueur de flamme et la température ou vers l'arrière pour les diminuer.

Avec flamme nue, le VersaFlame Dremel atteint la température correcte immédiatement après allumage.

L'embout, quant à lui, demande un temps de chauffe de ± 25 secondes.

Attention

ETEIGNZE TOUJOURS L'OUTIL ET LAISSEZ-LE REFROIDIR COMPLÉTEMENT AVANT DE

FIXER OU DE DEMONTER DES ACCESSOIRES.

Le VersaFlame Dremel est fourni avec un catalyseur, un embout de soudage, une pièce d'extension de flamme et un déflecteur.

Catalyseur (figure 1 partie 2)

Le catalyseur chauffe l'air à 680°C : fusion des plastiques et d'autres matériaux thermosensibles.

1. Insérez la partie étroite du catalyseur dans le brûleur. Vérifiez que la fente du catalyseur est alignée sur la marque indicatrice blanche. Voir figure 5.
2. Pour enlever le catalyseur, glissez-le hors du brûleur.

EMBOUT de soudage (figure 1 partie 1)

L'embout de soudage (à placer sur le catalyseur) : activités de soudage à l'étain classiques.

1. Vissez l'embout de soudage sur le catalyseur dans le sens des aiguilles d'une montre. Serrez l'embout fermement avec la clé de 7 mm (fournie). Voir figure 6.
2. Pour retirer l'embout de soudage, dévissez-le dans le sens inverse des aiguilles d'une montre à l'aide de la clé de 7 mm.

Piece d'extension de FLAMME (figure 1 partie 12)

La pièce d'extension de flamme chauffe l'air à environ 1000°C : chauffage de grandes surfaces.

1. Dévissez l'écrou pour l'installer sur l'embout du VersaFlame (tournevis non inclus). Voir figure 7.

DEFLECTEUR (Figure 1 partie 13)

A utiliser avec la pièce d'extension de flamme. Voir figure 7.

Attention

AVANT TOUT NETTOYAGE, ARRÉTEZ L'OUTIL ET LAISSEZ-LE REFROIDIR COMPLÉTEMENT.

1. Nettoyez l'extérieur de l'outil avec un linge propre. Si nécessaire, utilisez un chiffon humide avec une petite quantité de détergent neutre.
2. Après le soudage ou en cas d'exces de soudure, essuyez l'embout encore chaud avec une éponge.
3. Ne nettoyez jamais un embout de soudure avec du papier de verre, car cela réduit sa durée de vie.

SAV et garantie

Ce produit DREMEL est couvert par une garantie conforme aux réglementations légales en vigueur dans votre pays; les dommages résultant de l'usure normale, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie.

En cas de réclamation, envoyez l'outil non démonté avec le justificatif d'achat à votre revendeur.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com.

Dremel Europe, P. O. Box 3267, 4800 DG Breda, Pays-Bas
