Toote tüüp	Mitmeotstarbeline tööriist (põleti, kuumaõhupüstol, jootekoht)
Mark	DREMEL
Mudel	2200 VERSAFLAME
Energiaallikas	Rafineeritud butaangaas (tulemasina gaas)
Paagi maht	42 ml / 22 g
Tööaeg	75 minutit (tugev seade)
Kuumutamisaeg	±25 sekundit (otsak)
Maksimaalne temperatuur (lahtine leek)	1200 °C
Kuuma õhu temperatuur	680 - 1000 °C
Jootmisotsaku temperatuur	550 °C
Nominaalne soojusvool	16 g/h
Jahtumisaeg	17 min (temperatuur < 25°C)
Kaal (tühi tööriist)	227 g
Lastekaitse	Jah (kaheetapiline lapsekindlus)
Süütamine	Integreeritud piesoelektriline
Leegi reguleerimine	Jah (hoob)
Õhu reguleerimine	Jah (hoob)
Pidev töörežiim	Jah (lukustusnupp)
Kaasas olevad tarvikud	Katalüsaator, jootmisotsak, leegi pikendus, deflektor, 7 mm mutrivõti
Hooldus	Puhastada välispind niiske lapiga; kuum otsak pühkida käsnaga; mitte kasutada liivapaberit
Garantii	Vastavuses riigi õigusaktidega
Müügijärgne teenindus	Remonti usaldada kvalifitseeritud remonditöökojale, kes kasutab identseid osi
Tootja	Dremel Europe, P.O. Box 3267, 4800 DG Breda, Holland

Korduma kippuvad küsimused - 2200 VERSAFLAME DREMEL

Kuidas süüdata DREMEL 2200 VERSAFLAME?

Veenduge, et õhu reguleerimise hoob on avatud. Liigutage lukustusnupp ettepoole. Hoidke tööriista ühe käega, teise käega liigutage lapsekindlus vasakule, seejärel vajutage õrnalt süütenuppu ja hoidke seda all. Katalüsaatoriga sulgege õhuhoob 2 sekundit pärast süütamist, seejärel avage uuesti, et vältida ülekuumenemist. Vabastage nupp kustutamiseks.

Millist gaasi kasutada täitmiseks?

Kasutage ainult rafineeritud butaangaasi (tulemasina gaas). Hoidke tööriista ja täitepaaki vastavalt juhendile. Täitke kuni vedel gaas hakkab täiteventiilist väljuma. Ärge täitke üle.

Kuidas puhastada jootmisotsakut?

Pärast jootmist pühkige veel kuum otsak käsnaga. Ärge kunagi kasutage liivapaberit, kuna see vähendab selle eluiga. Tööriista välispinna puhastamiseks kasutage niisket lappi neutraalse pesuvahendiga.

Mida teha gaasilekke korral?

Kui tunnete gaasilõhna, viige tööriist kohe õue. Kontrollige tihedust seebiveega ilma leegita. Ärge kasutage seda, kui see lekib. Pöörduge kvalifitseeritud remonditöökoja poole.

Kui kaua kulub tööriistal kasutamise järel jahtumiseks?

Jahtumisaeg on umbes 17 minutit, et temperatuur langeks alla 25°C. Laske täielikult jahtuda enne hoiustamist või tarvikute vahetamist.

Millised tarvikud on DREMEL 2200 VERSAFLAME'iga kaasas?

Tööriistaga on kaasas: katalüsaator, jootmisotsak, leegi pikendus, deflektor ja 7 mm mutrivõti jootmisotsaku jaoks.

Kas ma saan kasutada tööriista pidevalt ilma süütenuppu hoidmata?

Jah, pärast süütamist libistage lukustusnupp peatatud asendisse (taha) pideva töö jaoks. Kustutamiseks libistage nupp ettepoole.

Kuidas reguleerida VersaFlame'i temperatuuri?

Kasutage leegi reguleerimise hooba: ettepoole pikkuse ja temperatuuri suurendamiseks, tahapoole vähendamiseks. Lahtise leegi korral on temperatuur kohene; otsakuga oodake ±25 sekundit.

Kuidas vahetada katalüsaatorit?

Lülitage tööriist välja ja laske sellel täielikult jahtuda. Katalüsaator sisestatakse põletisse, joondades selle pilu valge märgisega. Eemaldamiseks libistage see põletist välja. Ärge kunagi võtke lahti muid osi.

Kust leida varuosi või lasta oma tööriist parandada?

Võtke ühendust kvalifitseeritud remonditöökojaga, kes kasutab identseid osi. Müügijärgse teeninduse jaoks külastage www.dremel.com või pöörduge oma edasimüüja poole koos ostutõendiga. Tootja on Dremel Europe, Holland.

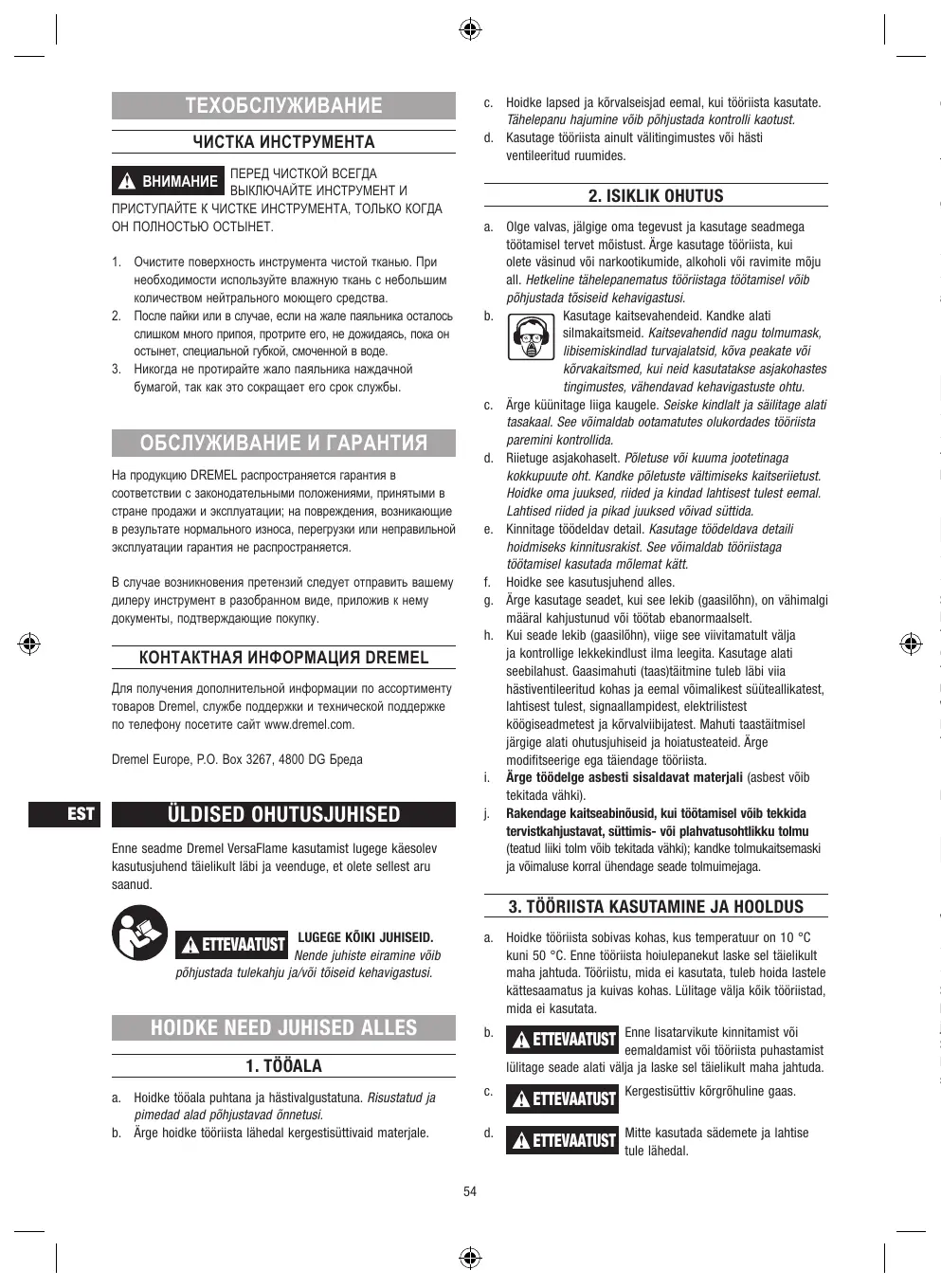

KASUTUSJUHEND 2200 VERSAFLAME DREMEL

Enne seadme Dremel VersaFlame kasutamist lugege kaesolev kasutusjuhend taelikult laxi ja veenduge, et olete sellest aru saanud.

AETTEVAATUST

LUGEGE KOIKI JUHISEID.

Nende juhiste eiramine voib

pōhjustada tulekahu ja/vōi toiseid kehavigastusi.

HOIDKE NEED JUHISED ALLES

1. TÖÖALA

a. Hoidke toala puhtana ja hastivalgustatuna. Risustatud ja pimedad alad pohjustavad onnetusi.
b. Arge hoidke tooriista lahedral kergestisuttivaid materjale.

c. Hoidke lapsed ja körvalseisjad eemal, kui törrista kasutate.
Tähelepanu Hajumine voib pöhjustada kontrolli kaotust.
d. Kasutage tõörista ainult vältingimustes voi hásti ventileeritud ruumides.

2.ISIKLIK OHUTUS

a. Olge valvas, jalgige oma tegevust ja kasutage seadmega tootamisel rervet moust. Arge kasutage toorista, kui olete vasinud voi narkootikumide, alkohlu voi ravimite moju all. Hetkeline tahelepanematus tooriistaga tootamisel voib pohjustada toseiseid kehavigastusi.
b. Kasutage kaitsevahendeid. Kandke alati silmakaitsmeid. Kaitsevahendid nagu tolmumask, libismiskindlad turvajalatsid, kova peakate voi kovrakaitsmed, kui neid kasutatakse asjakohastes tingimustes, vahendavad kehavigastuste ohtu.
c. Arge kūinitage liiga kaugele. Seiske kindlalt ja sālitage alati tasakaal. See voimaldab ootamatutes olukordades töörista paremini kontrollida.
d. Riituge asjakohaselt. Põletuse või kuuma jootetinaga kokkupuute oht. Kandke põletuste valtimiseks kaitseriietust. Hoidke omä juuksed, riied ja kindad lahtisest tulest eemal. Lahtised riied ja pikad juuksed voivad suttida.
e. Kinnitage tödeldav detail. Kasutage tödeldava detaili hoidmiseks kinnitusrakist. See voimaldeb tooristaga tootamisel kasutada molemat katt.
f. Hoidke see kasutusjuhend alles.
g. Arge kasutage seadet, kui see lekib (gaasilohn), on vahimalgi määral kahjustunud vöi tötab ebanormaalselt.
h. Kui seade lekib (gaasilohn), viige see vivitamatult valja ja kontrollige lekkekindlust ilma leegita. Kasutage alati seebilahust. Gaasimahuti (taa)taitmine tuleb labi via hastiventileeritud kohas ja eemal voimalikest siuteallikatest, lahtisest tulest, signaillampidest, elektrilistest kogiseadmetest ja korvalvibijatest. Mahuti taastaitmisel jargige alati ohutusjuhiseid ja hoitatusteateid. Arge modiftseeringe egaa taindage toeriista.
i. Arge tödelge asbesti sisaldavat materjali (asbest voib tekitada vähki).
j. Rakendage kaitseabinosid, kui tootamisel voib tekida tervistkahjustavat, suttimis- voi plahvatusohlikku tolmu (teutud liki tolm voib tekitada vahki); kandke tolmukaitsemaski ja voimaluse korral uhendage seade tolumijejaga.

3. TÖRIIISTA KASUTAMINE JA HOOLDUS

a. Hoidke tooriista sobivas kohas, kus temperatuur on 10^ kuni 50^. Enne toriista hoiulepanekut laske sel taieiluktt maha jahtuda.Tooriisti, mida ei kasutata, tuleb hoida lastele kattesaamatus ja kuivas kohas.Lulitage valja koik tooristad, mida ei kasutata.
b. ETTEVAATUST Enne lisatarkvukte kinnitamist voi eemaldamist voi toorista puhasamist lulitage seade alati valja ja laske sel taielikult maha jahtuda.
C. ETTVEAATIST Kergestisuttiv korgrohuline gaas.
d. AETTEVAATUST Mitte kasutada sädemete ja lahtise tule lahedal.

e. AETTEVAATUST Hoiduge gaasimahuti augustamisest voi tuhastamisest ja valtige selle hoidmist korgemal temperatuuril kui 50^
f. ETTEVAATUST Hoidke lastele kattesaamatus kohas.
g. AETTEVAATUST Arge uritage seda seadet demonteerida.

4. HOOLDUS

a. Seadet tohib hooldada ainult kualitseeritud tehnik, kasutades identseid varuosi. Sellega tagatakse töriista ohutus.

KESKKOND

HAVITAMINE

Töörist, lisatavikud ja pakend tuleb sortida ning suunata keskkonnasōbralikule umbertöttlemisele.

SPETSIFIKATSIOONID

ULDSPETSIFIKATSIOONID

Seadme: Dremel VersaFlame kirjeldus

Mudelil number: 2200

Toide: butaangaas

Gaasimahuti maht: 42 ml / 22 grammi

Tööaeg: ± 75 minutit (körgeim säte)

Seade Dremel VersaFlame on korgkvaliteetne toorist, mida saab kasutada kova- ja pehmejootmisel. Seda saab kasutada ka kergja rasksuttivate materjalide kuumutamiseks ja/voi suttamiseks. Seade Dremel VersaFlame emiteerib reguleeritava pikkusega leiegi, mille temperatur on kuni 1200^ . Sellel on sisseehitatud suiitemehanism.

JOONIS 1

1. Jooteotsik
2. Katalusaator
3. Pöleti
4. Ohu reguleerimise hoob
5. Siutenupp
6. Lastelukk (stopper)
7. Lukustusnupp (pidevaks tootamiseks)
8. Leegi reguleerimise hoob
9. Gaasimahuti
10. Alus
11. Täiteventiil
12. Leegi pikendaja
13. Deflektor

GAASIMAHUTI (TAAS)TÄITMINE

Seadet Dremel VersaFlame vöib täita ja kasutada ainult vedelgaasiga (butaan). Veenduge, et kasutatav vedelgaas on butaan, millega tädetakse ka valgumihkleid.

1. Hoidke tooriista ja gaasimahutit joonisel 2 naidatud visil.
2. Täitke gaasimahuti vedela butaaniga, järgides gaasimahutil toodud juhiseid. Gaasimahuti on tais, kui velod butaangaas hakkab taiteventili kaudu väljuma. Sellisel juhul pole gaasimahutisse enam öhku jäänud.

ETTEVAATUST

VÄLTIGE GAASIMAHUTI ÜLETAITMIST!

ALUSTAMINE

KASUTAMINE

Tutvuge seadme Dremel VersaFlame componentidega (vt joonis 1).

Seade Dremel VersaFlame on varustatud lapse turvamehanismiga. See mehanism vallandab kaitseks tahtmatu suttamise vastu kaheastmelise kaitsemenhanismi

Seadme Dremel VersaFlame sisseliulitamiseks ja kasutamiseks järgige joonisel 3 toodud samme.

MÄRKUS: Óhu reuleerimise hoob peab olema avatud asendis (joonis 3a). Tööriista sütamiseks peab lukustusnupp olema asendis 'forward' (edasi) (joonis 3b).

1. Hoidke seadet Dremel VersaFlame ühes kaes.
2. Teise kaega lukake lapselukk vasakule (joon 3c).
3. Vajutage aeglaselt sūtenuppu ja hoidke seda allavajutatuna (joonis 3d).
4. Katalusaatori kasutamise korral: Sulgege ohu reguleerimise hoob 2 sekundiks ja taasavage see, et valtida katalusaori ülekuumenemist (joonis 3e).

NOTE: Parast sutiutam veenduge, et törist on sisse lilitud, kontrollides kas katalusaator hakkab hõguma.

1. Seadme Dremel VersaFlame väljalūlitamiseks vabastage sūtūnupp. Sellega katkestatakse vivitamatult butaangaasi juurdevool.

Kui sedet Dremel VersaFlame kasutatakse pidevalt pikema perioodi vältel, siis vöib siūtenuupu allavajutatuna hoidmine muutuda ebamugavaks. Seadmega Dremel VersaFlame pidevalt tōṭamiseks järgige joonisel 4 toodud samme.

1. Lülitage seade Dremel VersaFlame eelkirjeldatud viisil sisse.
2. Lükake lukustusnupp tagasi (joonis 4a) ja vabastage Süitenupp (joonis 4b).
3. Seadme Dremel VersaFlame väljalulitamiseks likake likustusnuppu edasi. Nii toimides katkestatakse vivitamatult butaangaasi juurdevool.

KASUTAMINE LAHTISE LEEGIGA

Kui katalusaator on eemaldatudeadet, saab seadet Dremel VersaFlame kasutada ainultahtise leegiga.

LEEGI PIKKUSE JA TEMPERATUURI REGULEERIMINE

Lükake leegi regulerimise hoob ettepoole, et surendada leegi pikkust ja temperatuuri, voi tagasi, et vahendada leegi pikkust ja temperatuuri.

Lahtise leigi kasutamisel on seade Dremel VersaFlame pärast süitamist koheselt soovitud temperatuuril. Varuge jooteotsiku üleskuumenemiseks ±25 sekundit.

LISATARVIKUTE KASUTAMINE

ETTEVAATUST

LÜLITAGE TÖRIIST ALATI VÄLJA JA LASKE SEL TÄIELIKULT MAHA JAHTUDA, ENNE KUI

LISATARVIKUID KINNITATE VOI EEMALDATE.

Seade Dremel VersaFlame tarnitakse koos katalusaatoriga, jooteotsikuga, leegipikendajaga ja deflektoriga.

KATALUSAATOR (joon 1 osa 2)

Katalusaator genererib kuuma ohkku temperatuuril 680^ Kasutatakse plastikute ja teiste kuumustundike materjalide sulatamisesk.

1. Lükake katalusaatori kitsas osa põletisse. Veenduge, et katalusaori pesa on joondatud indikaatori tähisega. Vt joonis 5.
2. Katalusaatori eemaldamiseks likake see põletist välja.

JOOTEOSIK (joonis 1 osa 1)

Jooteotsik (kasutatakse katalusaatoril): tavalise jootetinaga jootmisesk.

1. Keerake jooteotsik paripäeva katalusaatorile. Kinnitage otsik, kasutades 7 mm mutrivöti (kaasneb seadmega). Vt joonis 6.
2. Joteotsiku eemaldamiseks kasutage 7 mm mutrivotit, keerates eemaldamiseks otsikut vastupäeva.

LEEGI PIKENDAJA (joonis 1 osa 12)

Leegi pikendaja genereerib kuuma ohku temperatuuril ligikaudu 1000^ Kasutatakse suurremate pindade kuumutamiseks.
1. Keerake kruvi lahti, et sobitada seadme VersaFlame otsisik (kruvikeeraja ei kuulu komplekti). Vt joonis 7.

DEFLEKTOR (joonis 1 osa 13)

Kasutatakse koos leegi pikendajaga. Vt joonis 7.

KORRASHOID

TÖRIIISTA PUHASTAMINE

ETTEVAATUST

ENNE PUHASTAMIST LULITAGE TÖRⅠST ALATI VÄLJA JA LASKE SEL TÄIELIKULT

MAHA JAHTUDA.

1. Puhastage tõöriista välispinda puhta lapiga. Vajadusel kasutage niisket lappi, lisades sellele väikeses koguses neutraalset puhastusvahendit.
2. Kui pārast jootmist esineb jooteotsikul joodise jäke, siis eemaldage need, puhkides otsikut kergelt kuuma vette kastetud kasnaga.
3. Arge puhistage jooteotsikut liivapaberiga, kun see vahendab seadme toiga.

HOOLDUS JA GARANTII

See DREMLi toode on kaetud guarantiiga vastavalt kehtivatele/ riigispetsifilistele märarustele; garantii ei mata normalset füusilist kulumist ega kahjustusi, mis on tingitud ülekoormusest voi seadme sobimatul viisil kasutamisest.

Kaebuse korral saatke lahtimonteerimata toorist koos ostutoendiga edasimiujale.

DREMELi kontaktandmed

Täiendavat teavet Dremeli tootevaliku, tugiteenuste ja infoliini kohta vt www.dremel.com.

Dremel Europe, P.O. Box 3267, 4800 DG Breda, Holland
