产品类型	PoE+ 网络交换机
品牌	AXIS
型号	T8516
RJ45端口	18个10/100/1000 Mbps端口
SFP端口	2个SFP插槽（与端口17-18共享）
电源	包含电源线
PoE	所有RJ45端口支持PoE+
安装	19英寸机架（1U）或桌面安装
LED指示灯	系统、模式（Link/Act/Speed或PoE）、端口状态
重置按钮	模式/重置：重置，切换LED模式
管理	AXIS IP Utility, AXIS Camera Management
包装内容	交换机、电源线、4个橡胶脚垫、机架安装套件、安装指南
安全	仅使用推荐配件；请勿使用化学品清洁
维护	用干净布蘸纯净水擦拭
可维修性	请勿自行维修，联系Axis支持
运输	使用原包装
浪涌保护	建议使用保护装置
默认用户名/密码	位于产品标签上

常见问题 - T8516 AXIS

如何重置 AXIS T8516 交换机？

按下模式/重置按钮 2 至 7 秒重置为先前配置参数，或按下 7 至 12 秒恢复出厂设置。

如何在 Link/Act/Speed 模式和 PoE 模式之间切换 LED 指示灯？

短按模式/重置按钮（0-2 秒）。模式指示灯从绿色（Link/Act/Speed）变为绿色（PoE），端口指示灯显示相应状态。

系统指示灯常亮红色是什么意思？

系统指示灯红色表示异常状况，例如工作温度过高，请检查交换机环境。

我可以在不关闭交换机的情况下安装 SFP 模块吗？

可以，SFP 插槽支持热插拔。注意：如果在 17-18 插槽安装了 SFP 模块，相应的 RJ45 端口将被禁用。

如何修改默认密码？

通过用户界面（AXIS IP Utility 或 AXIS Camera Management）登录，并按照屏幕指示操作。强烈建议出于安全考虑更改默认密码。

使用哪些工具在网络中发现交换机？

使用 AXIS IP Utility 或 AXIS Camera Management 在网络中发现交换机。

PoE 端口过载时怎么办？

过载时端口指示灯变为橙色。断开有问题的 PoE 设备并检查其功耗。交换机将恢复正常运行。

如何清洁交换机？

使用干净布蘸纯净水擦拭。请勿使用化学品、腐蚀性物质或加压清洁剂。

我可以自行维修 AXIS T8516 交换机吗？

不可以，请勿尝试自行维修。如有维护问题，请联系Axis 技术支持或您的 Axis 经销商。

如果交换机无法启动怎么办？

检查电源线是否正确连接到交换机和工作电源插座。如果系统指示灯仍不亮，请联系 Axis 支持。

用户手册 T8516 AXIS

安装该产品前请仔细通读该安装指南。请保管好安装指南以供以后查阅。

危险等级

危险

表示有危险的情形，如果不能避免，将导致死亡或严重的个人伤害。

警告

表示有危险的情形，如果不能避免，将导致死亡或严重的个人伤害。

⚠️ 小心

表示有危险的情形，如果不能避免，将导致轻微或中度的个人伤害。

注

表示一种情形，如果不能避免，将导致对财产的损坏。

其它消息簿级等级

重要

表示对于产品正常运行必不可少的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全锐钥说明

注

• 使用该安讯士产品必须符合当地法律法规要求。
• 安装安讯士产品时，请使用适用工具。使用电动工具时过度用力可能对产品造成损坏。
• 请勿使用化学制剂、腐蚀性制剂或气雾性清洁剂。
• 使用浸有净水的干净抹布进行清洁。
• 所用附件必须符合该产品的技术规格要求。可由安讯士或第三方供应商提供。
• 必须使用安讯士提供或推荐的零件。
• 请勿试图自己修理该产品。维修事务请联系安讯士支持人员或您的安讯士经销商。

运输运输

注

- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

安装硬料硬件

包装包装内容

• AXIST8516POE+网络交换机
• 电源线
• 橡胶脚（4个）
• 机架安装套件
• 安装指南

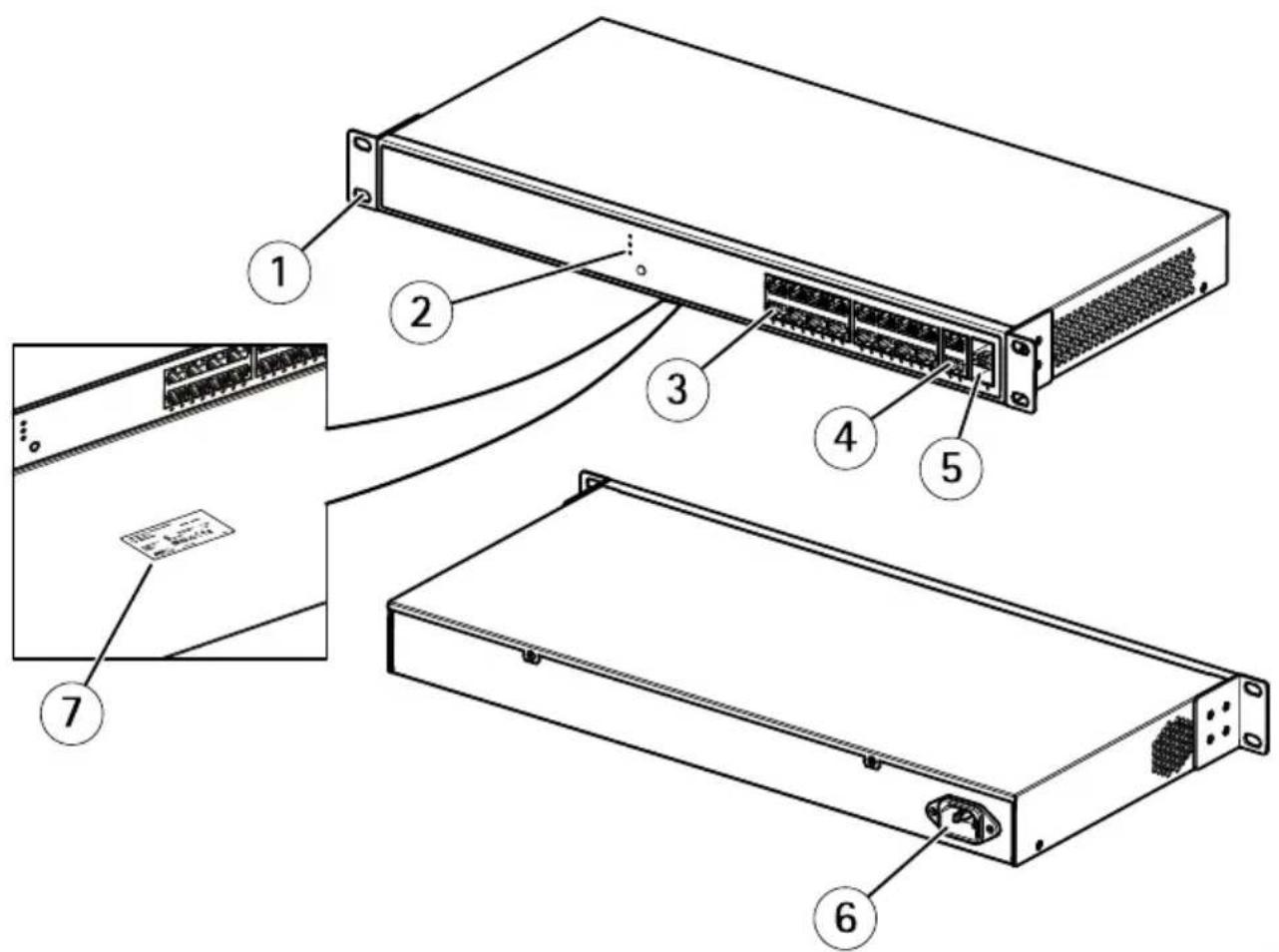

硬件概览

1 支 架
2 LED (前面板)
3 RJ45 PoE 端口 1 - 16

4 RJ45 端口 17 - 18

5 SFP 端口 17 - 18

6 电源接口

7 产品标签

在机架桥架装装装产品

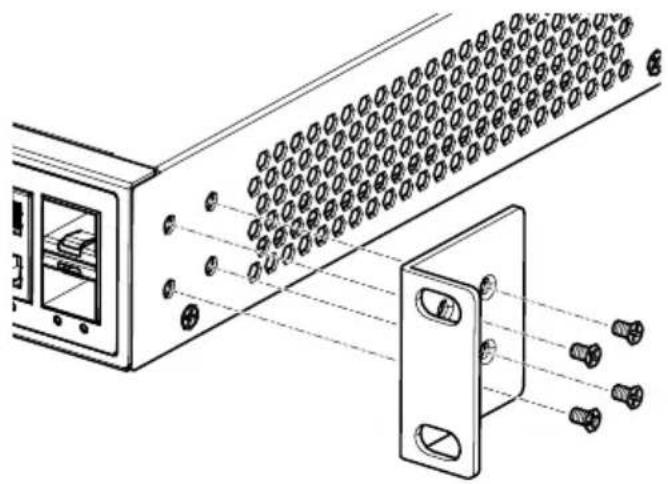

1. 将安装支架安装至机箱的两侧。插入螺丝，使用螺丝刀拧紧，以紧固支架。

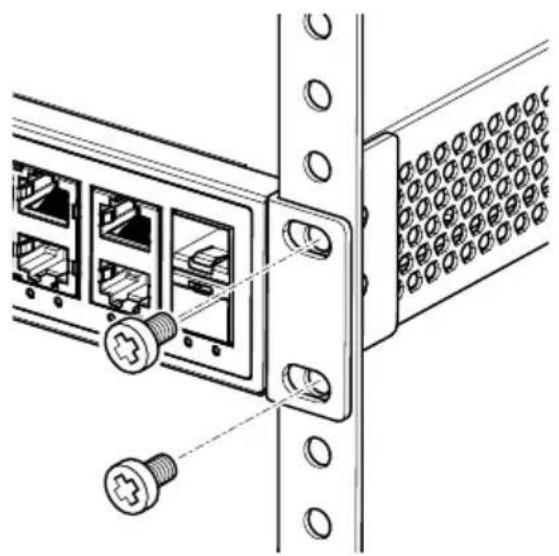

2. 将该产品置于机架的托架上。推动它，直到支架中的椭圆孔与机架杆中的安装孔对齐。

1. 将标准网线连接至产品上的RJ45端口17或18。
2. 将线缆的另一端连接至电脑。
3. 将电源线连接至产品。
4. 将电源线的另一端连接至标准AC插座。系统LED指示灯亮起表明设备成功启动。
5. 使用AXISIPUtility或AXISCameraManagement查找网络上的产品。
6. 使用产品标签上的用户名和密码输入产品。
7. 按照屏幕上的说明进行操作。

重要

仅使用随附的电源线为产品供电。

备注

为确保安全，建议修改默认的密码。

安装安装模块模块

您可从SFP插槽中安装或卸除mini-GBICSFP模块，无需关闭产品。RJ-45端口17-18共用SFP插槽17-18。

重要

如果mini-GBIC安装在插槽17-18中，关联的RJ-45端口17-18被禁用且不可使用。在安装或卸除mini-GBIC时，确保网线未连接RJ-45端口17-18。

1. 将模块插入SFP插槽。
   2.用力按下，确保模块妥当装入接口中。

电源声声明

该产品是一种需要电源的设备，即它只有在通电情况下才可运行。考虑使用UPS（不间断电源）以避免网络数据丢失或网络宕机。

安装浪涌抑制设备还可有助于保护产品免受产品或电源线非调节浪涌或电流的破坏。

如何使偶使Mode/Reset（模式模糊或按钮按钮）

在某个时段按下模式配置，用户便可实施下列任务。

• 在端口状态模式Link/Act/Speed（链路/行为/速度）和PoE之间改变。
• 将产品重置为之前已保存的配置设置。
• 将产品恢复为原始出厂默认设置。

Mode/Reset（模式调整）按钮按钮

待实施的任务	按下按钮按钮时段	LED LED	端口状态状态行为
在Link/Act/Speed(链路/行为/速度)和PoE之间改变端口状态模式。	0-2秒	绿色(亮起)	LED状态根据所选模式变化。
重置产品	2-7秒	绿色(闪烁)	所有LED指示灯关闭
恢复为原始出厂默认设置	7-12秒	绿色(闪烁)	所有LED指示灯开启

参考材料

LED 指示灯

系统系统指示灯

LED LED	颜色颜色	指示指示
系统	绿色(亮起)	交换机开启。
	不适用	交换机未通电。
	红色(亮起)	交换机中检测到异常状态,如超过工作温度范围。

模式模式指示灯

LED LED	色彩色彩	指示指示
链路/行为/速度	绿色(亮起)RJ45/SFP端口	状态LED指示灯显示每个端口的链路状态和网络活动情况,连接速度为1000Mbps。
	琥珀色(亮起)RJ45/SFP端口	状态LED指示灯显示每个端口的链路状态和网络活动情况,连接速度为10/100Mbps。
PoE	绿色(亮起)RJ45端口状态	LED正显示每个端口的PoE供电状态。

通过在不到2秒内按下模模/重置以改变LED模式（链路/行为/速度模式或PoE模式），用户可在下表中读取LED行为，查看端口状态。

链路链的速度模式模式指示灯

LED LED	色彩色彩	指示指示
RJ45端口	绿色(亮起)	端口启用,与已连接设备建立链路,且连接速度为1000Mbps。
	绿色(闪烁)	端口正发送/接收数据包,且连接速度为1000Mbps。
	琥珀色(亮起)	端口启用,与已连接设备建立链路,且连接速度为10/100Mbps。
	琥珀色(闪烁)	端口正发送/接收数据包,且连接速度为10/100Mbps。
	不适用	端口未连接活动的网线,或未与已连接设备建立链路。或者,该端口可能通过产品用户界面被禁用。
SFP端口	绿色(亮起)	端口启用,与已连接设备建立链路,且连接速度为1000Mbps。
	绿色(闪烁)	端口正发送/接收数据包,且连接速度为1000Mbps。
	琥珀色(亮起)	端口启用,与已连接设备建立链路,且连接速度为100Mbps。
	琥珀色(闪烁)	端口正发送/接收数据包,且连接速度为100Mbps。
	不适用	端口未连接活动的网线,或未与已连接设备建立链路。或者,该端口可能通过产品用户界面被禁用。

PoE 模式模式指示灯

LED LED	颜色颜色	指示指示
RJ45端口	绿色(亮起)	端口启用,且正向已连接设备供电。
	琥珀色(亮起)产品中检测到异常状态,如过载状态。
	不适用	端口未连接活动的网线,或未连接至PoEPD设备。或者,该端口可能通过产品用户界面被禁用。
