Tipo di prodotto	Switch di rete PoE+
Marca	AXIS
Modello	T8516
Porte RJ45	18 porte 10/100/1000 Mbps
Porte SFP	2 slot SFP (condivisi con le porte 17-18)
Alimentazione	Cavo di alimentazione incluso
PoE	PoE+ su tutte le porte RJ45
Montaggio	Rack 19 pollici (1U) o da tavolo
LED indicatori	Sistema, modalità (Link/Act/Speed o PoE), stato delle porte
Pulsante Reset	Modalità/Reset: ripristino, cambio modalità LED
Gestione	AXIS IP Utility, AXIS Camera Management
Contenuto della confezione	Switch, cavo di alimentazione, 4 piedini in gomma, kit di montaggio rack, guida di installazione
Sicurezza	Utilizzare solo gli accessori raccomandati; non pulire con prodotti chimici
Manutenzione	Panno pulito imbevuto di acqua pura
Riparabilità	Non riparare da soli, contattare l'assistenza Axis
Trasporto	Utilizzare l'imballaggio originale
Protezione da sovratensione	Dispositivo di protezione raccomandato
Nome utente/password predefiniti	Sull'etichetta del prodotto

Domande frequenti - T8516 AXIS

Come ripristinare lo switch AXIS T8516?

Premere il pulsante Mode/Reset per 2-7 secondi per ripristinare le impostazioni di configurazione precedenti, o per 7-12 secondi per ripristinare i valori di fabbrica.

Come cambiare i LED indicatore tra la modalità Link/Act/Speed e la modalità PoE?

Premere brevemente il pulsante Mode/Reset (0-2 secondi). L'indicatore Mode passa da verde (Link/Act/Speed) a verde (PoE) e gli indicatori delle porte mostrano lo stato corrispondente.

Cosa significa un indicatore di sistema rosso fisso?

Un indicatore di sistema rosso indica una condizione anomala, ad esempio una temperatura di esercizio eccessiva. Verificare l'ambiente dello switch.

Posso installare un modulo SFP senza spegnere lo switch?

Sì, gli slot SFP sono hot-swap. Attenzione: se un modulo SFP è installato nello slot 17-18, la porta RJ45 corrispondente viene disattivata.

Come modificare la password predefinita?

Accedi tramite l'interfaccia utente (AXIS IP Utility o AXIS Camera Management) e segui le istruzioni a schermo. Si consiglia vivamente di cambiare la password predefinita per motivi di sicurezza.

Quali strumenti utilizzare per trovare lo switch sulla rete?

Utilizzare AXIS IP Utility o AXIS Camera Management per scoprire lo switch sulla rete.

Cosa fare in caso di sovraccarico su una porta PoE?

L'indicatore della porta diventa arancione in caso di sovraccarico. Scollegare l'apparecchiatura PoE interessata e verificarne il consumo. Lo switch riprenderà il funzionamento normale.

Come pulire lo switch?

Utilizzare un panno pulito imbevuto di acqua pura. Non utilizzare prodotti chimici, sostanze caustiche o detergenti pressurizzati.

Posso riparare da solo lo switch AXIS T8516?

No, non tentare di riparare da solo. Contattare l'assistenza tecnica di Axis o il rivenditore Axis per qualsiasi problema di manutenzione.

Cosa fare se lo switch non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato allo switch e a una presa di corrente funzionante. Se l'indicatore di sistema rimane spento, contattare l'assistenza Axis.

MANUALE UTENTE T8516 AXIS

Informazionidisicurezza

Leggereconattenzionequestaguida all'installazione primadi installare il dispositivo. Conservare questodocumentoperusifuturi.

Livellidipericolo

▲ PERICOLO

Indicaunasituazionepericolosache, senonevitata, provocamorteolesionigravi.

AVVERTENZA

Indicaunasituazionepericolosache, senonevitata, potrebbeprovocarelamorteolesioni gravi.

ATTENZIONE

Indicaunasituazionepericolosache, senonevitata, puòprovocarelesionimedieominori.

AVXXISO

Indicaunasituazioneche, senonevitata, può danneggiare laproprietà.

Altrilivellidimessaggio

Importante

Indicainformazioniimportanti, essenzialiperilcorrettofunzionamentodeldispositivo.

Nota

Indicainformazioniutilicheaiutanoaottenereilmassimodaldispositivo.

Informazionidisicurezza

AVAXISO

• IldispositivoAxisdeveessereutilizzatoinconformitàalleleggiealledisposizionilocali.
• UtilizzaresolostrumentiapplicabiliquandosiinstallaildispositivoAxis.Sesiutilizzauna forzaeccessivaconstrumentinonadattièpossibilecausaredannialdispositivo.
• Nonutilizzaresostanzechimiche,agenticausticiodetergentiaerosol.
• Utilizzareunpannopulitoinumiditoinacquapuraperlapulizia.
• Utilizzaresoloaccessoricompatibiliconlespecifichetecnicchedeldispositivo.Questi possonoesserefornitidaAxisodaterzeparti.
• UtilizzaresolopartidiricambioforniteoconsigliatedaAxis.
• Nontentarediriparareildispositivodasoli.Contattarel'assistenzaoilrivenditoreAxis perquestionirelativeallamanutenzione.

Trasporto

AVXXISO

- DuranteiltrasportodeldispositivoAxis,utilizzare l'imballaggio originaleo equivalente perevitaredannialdispositivo.

Installarel'hardware

Contenutodellaconfezione

• SwitchdireteAXIST8516POE+
  • Cavodialimentazione

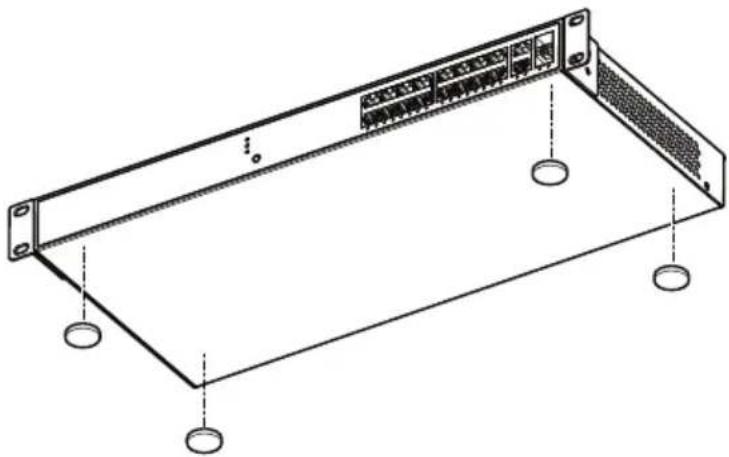

  •Piediniingomma(4X)
• Kitdimontaggiorack
  •Guidaall'installazione

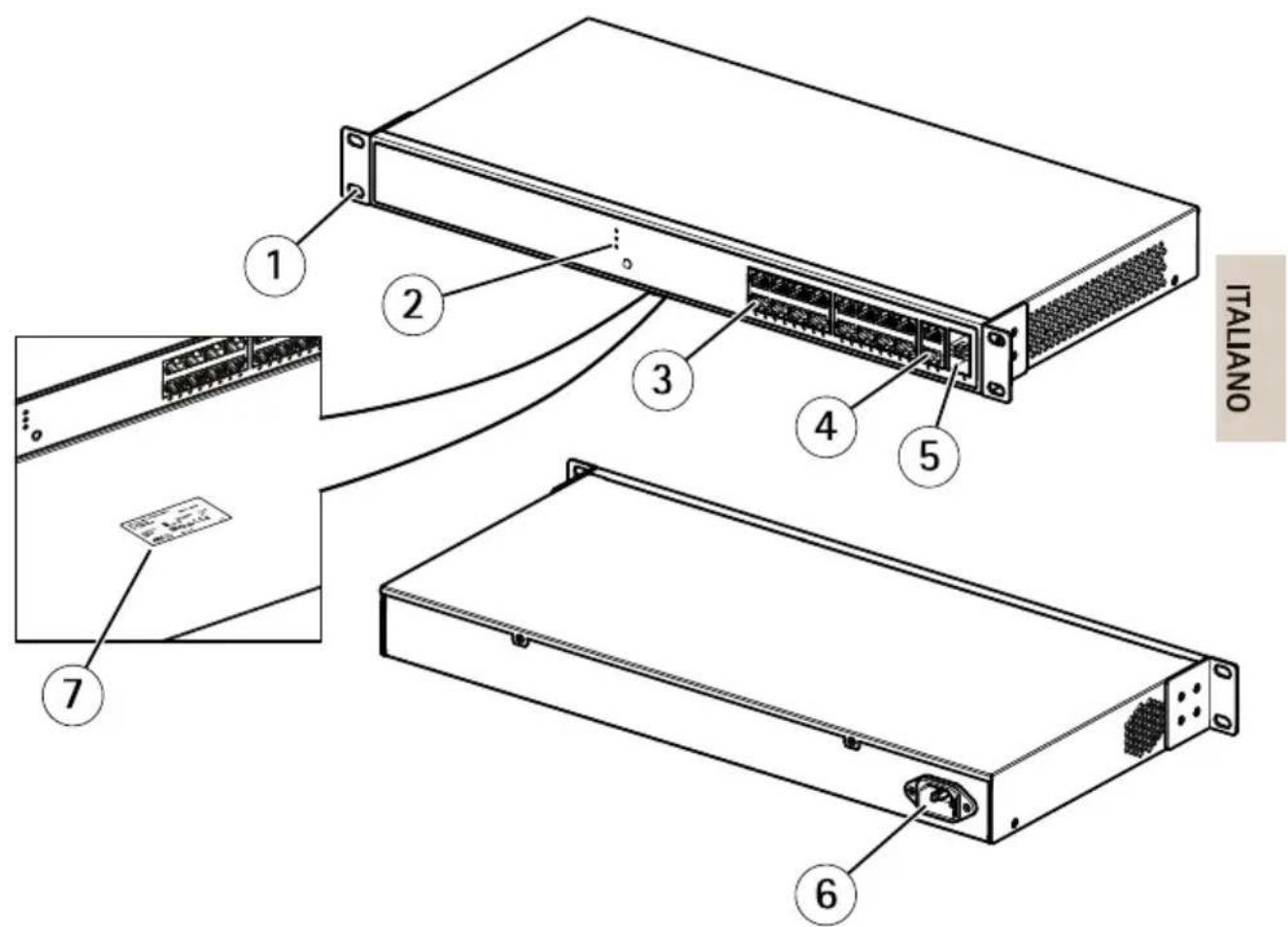

Panoramicadell'hardware

1 Staffa
2 LED(latofrontale)
3 PortePoERJ451-16
4 PortaRJ4517-18

5 SlotSFP17-18
6 Connettoredialimentazione
7 Etichettaprodotti

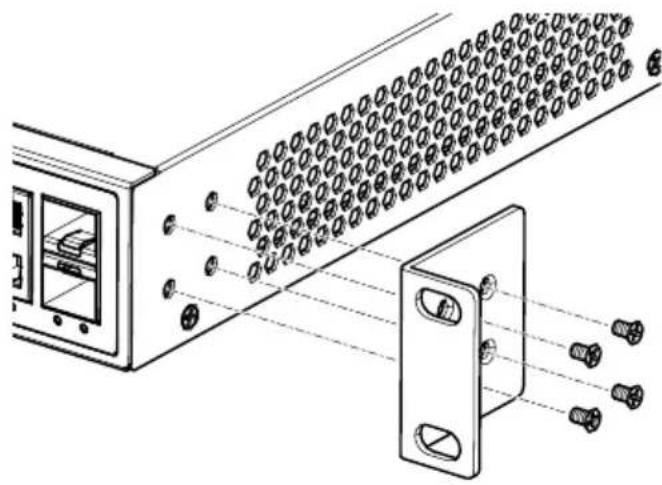

Montareildispositivoinunrack

1. Verificarechelastazionedilavorosiasolidaemessaaterracorrettamente.

Proceduradiinstallazione

1. CollegareuncavodiretestandardallaportaRJ4517o18suldispositivo.
2. Collegarel'altraestremitàdelcavoauncomputer.
3. Collegare il cavodell' alimentazione al dispositivo.
4. Collegare l'altraestremitàdelcavodialimentazioneaunapresaCAstandard.IILEDdi sistemasiaccendeeconfermacheildispositivoèaccesocorrettamente.
   5.UtilizzareAXISIPUtilityoAXISCameraManagementpertrovareildispositivosullarete.
   6.Utilizzareilnomeutenteelapassworddainserireneldispositivosull'etichetta.
   7.Seguireleistruzionivisualizzatesulloschermo.

Importante

Peralimentareildispositivoutilizzaresoloilcavodialimentazionefornito.

Nota

Ascopodisicurezza, siconsigliadicambiarelapasswordpredefinita.

InstallareimoduliSFP

ÈpossibileinstallareorimuovereunmoduloSFPmini-GBICdaunoslotSFPsenzadoverspegnereil dispositivo.GlislotSFP17-18sonocondivisiconleporteRJ-4517-18.

Importante

Seunmini-GBICèinstallatonelloslot17-18,laportaRJ-4517-18associataèdisattivata enonpuòessereutilizzata.VerificarecheilcavodiretenonsiacollegatoallaportaRJ-45 17-18quandosiinstallaosieliminaunminiGBIC.

1. InserireilmodulonelloslotSFP.
2. Premeresaldamenteperassicurarecheilmodulosiblocchinelconnettore.

Avvisosull'alimentazione

Ildispositivodeveesserealimentatoaltrimentinonfunziona.Siconsiglia l'utilizzodiun alimentatoreUPS(UninterruptedPowerSupply)perevitarelaperditadeidatidireteoperiodidi inattività dellarete.

L'installazionediundispositivodisoppressionedellesovratensionipuòaiutareaproteggere ildispositivodapossibilidanneggiamentidacorrenteosovratensionenonregolamentataal dispositivooalcavodialimentazione.

ComeutilizzareilpulsanteModalità/Reimposta

PremendopulsanteModalità/Reimpostape undeterminato periodoltempoglutent possono eseguireleseguentiattività.

• CambiarelamodalitàdellostatoportaCollegamento/Attivazione/VelocitàePoE.
• Reimpostareildispositivosulleimpostazionidiconfigurazioniprecedentisalvate.
• Ripristinareildispositivoalleimpostazionidifabbricapredefiniteoriginali.

Pulsantediripristino/modalità

Attivitàdaeseguire	Periododitempo dipressionedel pulsante	LEDFunzionamentoLED	distatodellaporta
Cambiarelamodalità dellostatoportatra Collegamento/Atti-vazione/Velocitàe PoE.	0-2secondi	Verde(acceso)	LostatodelLED cambiainbasealla modalitàselezionata.
Ripristinail dispositivo	2-7secondi	Verde(lampeggiante)	LelucisonoSPENTE pertuttiiLED
Ripristinarele impostazionidi fabbricaoriginali.	7-12secondi	Verde(lampeggiante)	LelucisonoACCESE pertuttiiLED

Materialadiriferimento

IndicatoriLED

LEDdisistema

LED	Colore	Indicazione
Sistema	Verde(acceso)	LoswitchèACCESO.
	N/A	Loswitchnonriceve alimentazione.
	Rosso(acceso)	Unostatononnormale, adesempiochesupera l'intervalloditemperatura difunzionamento,èstato rilevatonelloswitch.

LEDmodalità

LED	Colore	Indicazione
Collegamento/Attivazione/Velocità	Verde(acceso)	ILEDdistatodellaporta RJ45/SFPvisualizzanolostato delcollegamentoel'attività di retediogniporta,convelocità dicollegamentodi1000Mbps.
	Giallo(acceso)	ILEDdistatodellaporta RJ45/SFPvisualizzanolostato delcollegamentoel'attività di retediogniporta,convelocità dicollegamentodi10/100 Mbps.
PoE	Verde(acceso)	ILEDdistatodellaporta RJ45visualizzanolostato dialimentazionePoEdiogni porta.

PremendopulsanteModalità/ReimpostamenodSecondpemodificaremodalitàLED (Collegamento/Attivazione/VelocitàoPoE),gliutentipossonocontrollarelostatodellaporta leggendoicomportamentiLEDnelletabellediseguitoriportate.

LEDmodalitàCollegamento/Attivazione/Velocità

LED	Colore	Indicazione
PorteRJ45	Verde(acceso)	Laportaèattivataesiè stabilitouncollegamento aldispositivoconnesso,ela velocitàdiconmessioneè1000 Mbps.
	Verde(lampeggiante)	Laporta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè1000Mbps.
	Giallo(acceso)	Laportaèattivataesiè stabilitouncollegamento aldispositivoconnesso,e lavelocitàdiconmessioneè 10/100Mbps.
	Giallo(lampeggiante)	Laporta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè10/100Mbps.
	N/A	Laportanonhauncavo direteconnessoononha stabilitouncollegamento aldispositivoconnesso. Altrimenti,laportapotrebbe esserestatadisattivata attraversol'interfacciautente deldispositivo.
PorteSFP	Verde(acceso)	Laportaèattivataesiè stabilitouncollegamento aldispositivoconnesso,ela velocitàdiconmessioneè1000 Mbps.
	Verde(lampeggiante)	Laporta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè1000Mbps.
	Giallo(acceso)	Lapontaèattivataesiè stabilitouncollegamento aldispositivoconnesso,ela velocitàdiconmessioneè100 Mbps.
	Giallo(lampeggiante)	Laportasta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè100Mbps.
	N/A	Laportanonhauncavo direteconnessoononha stabilitouncollegamento aldispositivoconnesso. Altrimenti,laportapotrebbe esserestatadisattivata attraversol'interfacciautente deldispositivo.

LEDmodalitàPoE

LED	Colore	Indicazione
PorteRJ45	Verde(acceso)	Laportaèabilitataefornisce alimentazionealdispositivo connesso.
	Giallo(acceso)	Unostatononnormale,ad esempiodisovraccarico,è statorilevatoneldispositivo.
	N/A	Laportanonhauncavodirete connessoononècollegataal dispositivoPDPoE.Altrimenti, laportapotrebbeessere statadisattivataattraverso l'interfacciautentedel dispositivo.
