T8516 - Schalter AXIS - Kostenlose Bedienungsanleitung

Produkttyp	PoE+ Netzwerk-Switch
Marke	AXIS
Modell	T8516
RJ45-Ports	18 Ports 10/100/1000 Mbit/s
SFP-Ports	2 SFP-Steckplätze (gemeinsam mit Ports 17-18)
Stromversorgung	Netzkabel im Lieferumfang enthalten
PoE	PoE+ an allen RJ45-Ports
Montage	19-Zoll-Rack (1U) oder Tischmontage
LED-Anzeigen	System, Modus (Link/Act/Geschwindigkeit oder PoE), Portstatus
Reset-Taste	Modus/Reset: Zurücksetzen, Umschalten des LED-Modus
Verwaltung	AXIS IP Utility, AXIS Camera Management
Packungsinhalt	Switch, Netzkabel, 4 Gummifüße, Rack-Montageset, Installationsanleitung
Sicherheit	Nur empfohlenes Zubehör verwenden; nicht mit Chemikalien reinigen
Wartung	Mit klarem Wasser getränktes sauberes Tuch
Reparierbarkeit	Nicht selbst reparieren, wenden Sie sich an den Axis-Support
Transport	Originalverpackung verwenden
Überspannungsschutz	Schutzgerät empfohlen
Standard-Benutzername/-Passwort	Auf dem Produktetikett

Häufig gestellte Fragen - T8516 AXIS

Wie setze ich den AXIS T8516 Switch zurück?

Drücken Sie die Mode/Reset-Taste für 2 bis 7 Sekunden, um auf die vorherige Konfiguration zurückzusetzen, oder für 7 bis 12 Sekunden, um die Werkseinstellungen wiederherzustellen.

Wie schalte ich die LED-Anzeigen zwischen Link/Act/Speed und PoE-Modus um?

Drücken Sie kurz die Mode/Reset-Taste (0-2 Sekunden). Die Modus-LED wechselt von grün (Link/Act/Geschwindigkeit) zu grün (PoE) und die Port-LEDs zeigen den entsprechenden Status an.

Was bedeutet eine dauerhaft rote System-LED?

Eine rote System-LED zeigt einen abnormalen Zustand an, z. B. eine übermäßige Betriebstemperatur. Überprüfen Sie die Umgebung des Switches.

Kann ich ein SFP-Modul installieren, ohne den Switch auszuschalten?

Ja, die SFP-Steckplätze sind Hot-Swap-fähig. Hinweis: Wenn ein SFP-Modul in Steckplatz 17-18 installiert ist, wird der entsprechende RJ45-Port deaktiviert.

Wie ändere ich das Standard-Passwort?

Melden Sie sich über die Benutzeroberfläche (AXIS IP Utility oder AXIS Camera Management) an und folgen Sie den Anweisungen auf dem Bildschirm. Es wird dringend empfohlen, das Standard-Passwort aus Sicherheitsgründen zu ändern.

Welche Tools werden verwendet, um den Switch im Netzwerk zu finden?

Verwenden Sie AXIS IP Utility oder AXIS Camera Management, um den Switch in Ihrem Netzwerk zu erkennen.

Was tun bei Überlastung eines PoE-Ports?

Die Port-LED wechselt bei Überlastung auf Orange. Trennen Sie das betreffende PoE-Gerät und überprüfen Sie dessen Stromverbrauch. Der Switch nimmt den normalen Betrieb wieder auf.

Wie reinige ich den Switch?

Verwenden Sie ein mit klarem Wasser getränktes sauberes Tuch. Verwenden Sie keine Chemikalien, ätzenden Substanzen oder Druckreiniger.

Kann ich den AXIS T8516 Switch selbst reparieren?

Nein, versuchen Sie nicht, ihn selbst zu reparieren. Wenden Sie sich bei Wartungsproblemen an den Axis-Support oder Ihren Axis-Händler.

Was tun, wenn der Switch nicht einschaltet?

Überprüfen Sie, ob das Netzkabel korrekt am Switch und an einer funktionierenden Steckdose angeschlossen ist. Wenn die System-LED aus bleibt, wenden Sie sich an den Axis-Support.

BEDIENUNGSANLEITUNG T8516 AXIS

LesenSiedasInstallationshandbuchsorgfältigdurchbevorsiedasProduktinstallieren.Bewahren SiedasInstallationshandbuchfürzukünftigeZweckeauf.

Gefährdungsstufen

⚠️GEFAHR

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Tododer schweren Verletzungenführt.

⚠️WARNUNG

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Tododer schweren Verletzungen führenkann.

▲VORSICHT

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zugeringfügiger odermäßiger Verletzungführen kann.

HINWEIS

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Sachschäden führenkann.

Weitere Nachrichtenstufen

Wichtig

WeistaufwichtigelInformationenhin, diedenrichtigen Betriebdes Produktsgewährleisten.

Beachten

WeistaufnützlicheInformationenhin, diedieoptimaleVerwendungdesProdukts unterstützen.

Sicherheitsanweisungen

HINWEIS

• DieAnwendungdesAxisProduktsmussunterBeachtungderörtlichgeltendenrechtlichen Bestimmungenerfolgen.
• VerwendenSiebeiderInstallationdesAxisProduktsausschließlichpassendeWerkzeuge. EinzugroßerKraftaufwandmitelektrischenWerkzeugenkanndasProduktbeschädigen.
• VerwendenSiekeinechemischen,ätzendenoderaerosolhaltigenReinigungsmittel.
• VerwendenSiezumReinigeneinsauberes, mitdestilliertem WasserangefeuchtetesTuch.
• VerwendenSienurZubehör, dasdentechnischenDatendesProduktsentspricht. Dieses ist von Axisoder Drittanbieternerhältlich.
• VerwendenSieausschließlichErsatzteiledievonAxisbereitgestelltoderempfohlen werden.
• VersuchenSienicht, das Produktselbstständigzureparieren. Wenden Siesich bezüglich Reparatur und Wartunganden Axis Support oder Ihren Axis Händler.

Transport

HINWEIS

- BeiBedarftransportierenSiedasAxisProduktinderOriginalverpackungodereiner entsprechendenVerpackung,sodassSchädenvermiedenwerden.

InstallierenderHardware

Lieferumfang

•AXIST8516POE+-Netzwerkswitch
•Stromkabel
•Gummifüße(4)
- Rack-Montageset
• Installationsanleitung

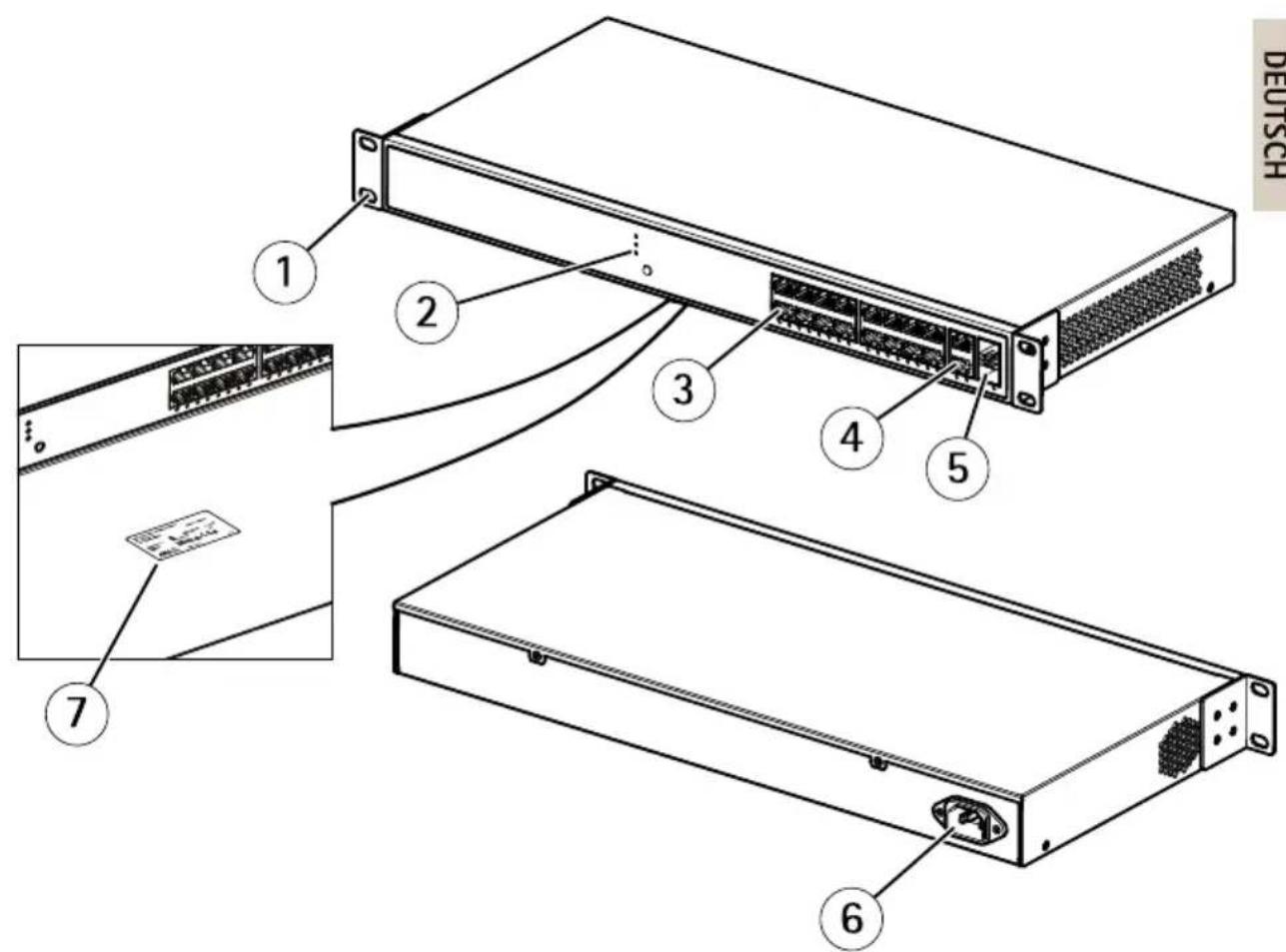

ÜbersichtüberdieHardware

1 Halterung
2 LEDs(Vorderseite)
3 RJ45-PoE-Ports1-16
4 RJ45-Ports17-18

5 SFP-Einschübe17-18
6 Netzanschluss
7 Produktaufkleber

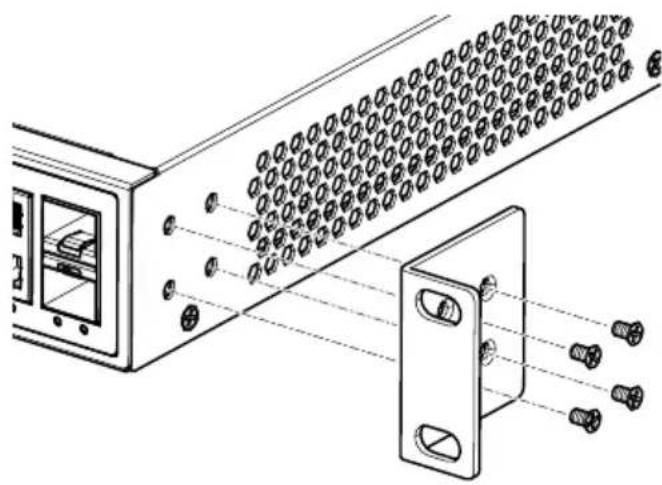

MontierendesProduktsineinemRack

1. Bringen Siedie Montagehalterungen an beiden Seidendes Gehäusesan. Setzen Siedie Schraubenein undziehen Siesiemiteinem Schraubendreheran, um die Halterungen zubefestigen.
2. Stellen Siedas Produktinein Fachim Rack. Schieben Sieessoweithinein, bis die ovalen Bohrungeninden Halterungen mit den Montagebohrungen inden Rack-Stützen ausgerichtetsind.

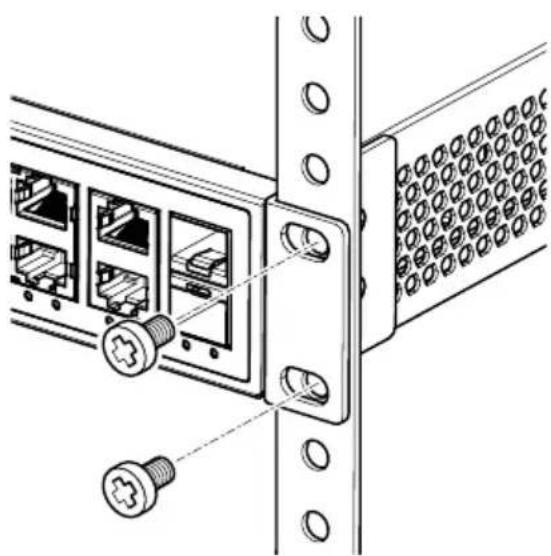

1. Bringen Siedie Halterungenanden Stützenan. Setzen Siedie Schraubeneinundziehen Siesiean.

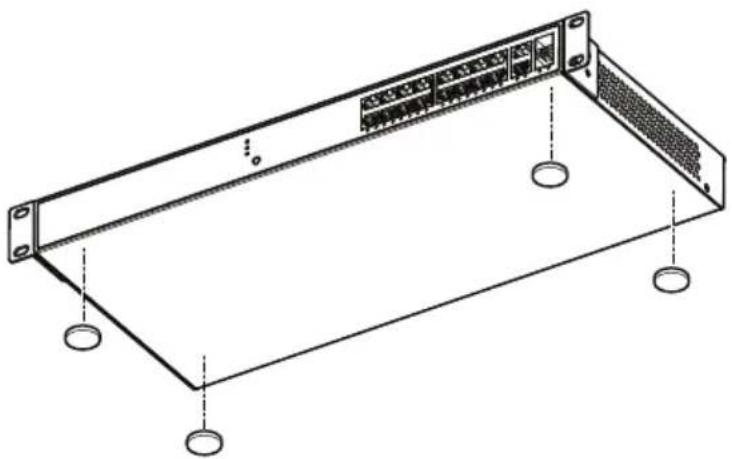

AufstellendesProduktsaufeinemArbeitstischoderineinem Regal

1. VergewissernSiesich, dass der Arbeitstischrobustundordnungsgemäßgeerdetist.

1. Bringen Siedievierselbstklebenden Gummifüßeander Unterseitedes Produktsan.

Installationsschritte

1.SchließenSieeinStandard-NetzwerkkabelandenRJ45-Port17oder18amProduktan.
2. Schließen Siedasandere Endedes Kabelsaneinen Computeran.
3.SchließenSiedasStromkabelandasProduktan.
4. Schließen Siedasandere Endedes Stromkabelsaneine Standard-Netzsteckdosean. Die System-LEDleuchtetaufundgibtdadurchan, dass das Geräterfolgreicheingeschaltet wurde.
5. Verwenden Sie AXISIP Utility oder AXISCamera Management, umdas Produktin Ihrem Netzwerkzusuchen.
6. Verwenden Sieden Benutzernamenunddas Kennwortaufdem Produktaufkleber, um das Produktzustarten.
7. Folgen Sieden Anweisungen auf dem Bildschirm.

Wichtig

Verwenden Sienurdasim Lieferumfangenthaltene Stromkabelfürdie Stromversorgung des Produkts.

Beachten

AusSicherheitsgründenwirdempfohlen, das Standardkennwortzuändern.

InstallierenderSFP-Module

SiekönneneinMini-GBIC-SFP-ModulineinenSFP-Einschubeinsetzenoderdarausentfernen, ohnedasProduktausschaltenzumüssen.DieSFP-Einschübe17-18werdenauchfürdie RJ45-Ports17-18verwendet.

Wichtig

WenneinMini-GBIC-ModulindenEinschub17oder18eingesetztwird, wirdder zugehörige RJ45-Port17oder18deaktiviertundkannnichtverwendet werden. VergewissernSiesichbeimEinsetzenoderEntferneneinesMini-GBIC-Moduls, dassdas Netzwerkkabelnichtanden RJ45-Port17oder18angeschlossenist.

1. SetzenSiedasModulindenSFP-Einschubein.
2. Drücken Siedas Modulfestein, umsicherzustellen, dassesfestim Anschlusssitzt.

HinweiszurStromversorgung

DasProduktisteinGerätmitStrombedarf,d.h.esfunktioniertnur,wennesmitStromversorgt wird.ErwägenSiedieVerwendungeinerUSV(unterbrechungsfreienStromversorgung),umden VerlustvonNetzwerkdatenoderNetzwerkausfällezuvermeiden.

DurchInstallationeinesÜberspannungsschutzeskanndasProduktvorBeschädigungdurch unkontrollierteÜberspannungoderStromstößeüberdasProduktoderdasNetzkabelgeschützt werden.

VerwendenderModus/Reset-Taste

Durch Drückerde Modus/Reset-Tastfürein bestimmte Zeitdauekönner Benutzerdiefolgenden Aufgabendurchführen.

• WechselnzwischendemLink/Act/Speed-undPoE-Portstatusmodus
• ZurücksetzendesProduktsaufdievorherigengespeichertenKonfigurationseinstellungen
• WiederherstellenderursprünglichenwerkseitigenStandardeinstellungendesProdukts

Modus/Reset-Taste

Auszuführende Aufgabe	Zeitdauerdes Tastendrucks	LEDVerhaltenderLED-	Portstatusanzeige
Wechseln zwischendem Link/Act/Speed-und PoE-Portstatusmodus	0-2Sekunden	Grün(leuchtend)	DieLED-Statusanzeigeändertsichentsprechend demausgewählten Modus.
Zurücksetzendes Produkts	2-7Sekunden	Grün(blinkend)	KeineLED-Portstatusanzeige leuchtet.
Wiederherstellen derursprünglichen werkseitigenStan-dardeinstellungen	7-12Sekunden	Grün(blinkend)	AlleLED-Portstatusanzeigen leuchten.

Informationsmaterial

LED-Anzeigen

System-LED

LEDFarbeBedeutung
System	Grün(leuchtend)	DerSwitchisteingeschaltet.
	--	DerSwitchwirdnichtmit Stromversorgt.
	Rot(leuchtend)	ImSwitchwurdeein anormalerZustand festgestellt, beispielsweise einÜberschreitendes Betriebstemperaturbereichs.

Modus-LED

LEDFarbeBedeutung
Link/Act/Speed	Grün(leuchtend)	DieStatus-LEDsfürden RJ45/SFP-Portgebenden Verbindungsstatusund dieNetzwerkaktivitätdes jeweiligenPortsbeieiner Verbindungsgeschwindigkeit von1000MBit/san.
	Gelb(leuchtend)	DieStatus-LEDsfürden RJ45/SFP-Portgebenden Verbindungsstatusund dieNetzwerkaktivitätdes jeweiligenPortsbeieiner Verbindungsgeschwindigkeit von10/100MBit/san.
PoE	Grün(leuchtend)	DieStatus-LEDsfürden RJ45-Portgebenden PoE-Stromversorgungsstatus desjeweiligenPortsan.

WenndieModus/Reset-Tastekürzerals2SekundenzumWechselnzwischenden LED-Statusanzeigen(Link/Act/Speed-oderPoE-Modus) gedrücktwird, können Benutzerden Portstatusanhanddesinderfolgenden Tabelleangegebenen LED-Verhaltensüberprüfen.

LEDfürdenLink/Act/Speed-Modus

LEDFarbeBedeutung
RJ45-Ports	Grün(leuchtend)	DerPortistaktiviertundhateineVerbindungmitdemangeschlossenenGeräthergestellt.DieVerbindungsgeschwindigkeitbeträgt1000MBit/s.
	Grün(blinkend)	DerPortüberträgt/empfängtDatenpakete.DieVerbindungsgeschwindigkeitbeträgt1000MBit/s.
	Gelb(leuchtend)	DerPortistaktiviertundhateineVerbindungmitdemangeschlossenenGeräthergestellt.DieVerbindungsgeschwindigkeitbeträgt10/100MBit/s.
	Gelb(blinkend)	DerPortüberträgt/empfängtDatenpakete.DieVerbindungsgeschwindigkeitbeträgt10/100MBit/s.
	--	AndenPortwurdekeinaktivesNetzwerkkabelangeschlossenoderderPorthatkeineVerbindungmitdemangeschlossenenGeräthergestellt.MöglicherweisewurderPortauchüberdieBenutzeroberflächedesProduktsdeaktiviert.
SFP-Ports	Grün(leuchtend)	DerPortistaktiviertundhateineVerbindungmitdemangeschlossenenGeräthergestellt.DieVerbindungsgeschwindigkeitbeträgt1000MBit/s.
	Grün(blinkend)	DerPortüberträgt/empfängtDatenpakete.DieVerbindungsgeschwindigkeitbeträgt1000MBit/s.
	Gelb(leuchtend)	DerPortistaktiviertundhateineVerbindungmitdemangeschlossenenGeräthergestellt.DieVerbindungsgeschwindigkeitbeträgt100MBit/s.
	Gelb(blinkend)	DerPortüberträgt/empfängtDatenpakete.DieVerbindungsgeschwindigkeitbeträgt100MBit/s.
	--	AndenPortwurdekeinaktivesNetzwerkkabelangeschlossenoderderPorthatkeineVerbindungmitdemangeschlossenenGeräthergestellt.MöglicherweisewurderPortauchüberdieBenutzeroberflächedesProduktsdeaktiviert.

LEDfürdenPoE-Modus

LEDFarbeBedeutung
RJ45-Ports	Grün(leuchtend)	DerPortistaktiviertund versorgtdasangeschlossene GerätmitStrom.
	Gelb(leuchtend)	ImProduktwurdeein anormalerZustand festgestellt,beispielsweise eineÜberlast.
	--	AndenPortwurdekeinaktives Netzwerkkabelangeschlossen oderderPortistnichtan einmitStromversorgtes PoE-Gerätangeschlossen. Möglicherweisewurde derPortauchüberdie Benutzeroberflächedes Produktsdeaktiviert.
