Tipo de producto	Switch de red PoE+
Marca	AXIS
Modelo	T8516
Puertos RJ45	18 puertos 10/100/1000 Mbps
Puertos SFP	2 ranuras SFP (compartidas con los puertos 17-18)
Alimentación	Cable de alimentación de red incluido
PoE	PoE+ en todos los puertos RJ45
Montaje	Rack de 19 pulgadas (1U) o sobre escritorio
Indicadores LED	Sistema, modo (Link/Act/Speed o PoE), estado de los puertos
Botón Reset	Modo/Reset: reinicio, cambio de modo LED
Gestión	AXIS IP Utility, AXIS Camera Management
Contenido del embalaje	Switch, cable de alimentación, 4 pies de goma, kit de montaje en rack, guía de instalación
Seguridad	Utilice solo los accesorios recomendados; no limpiar con productos químicos
Mantenimiento	Paño limpio humedecido con agua pura
Reparabilidad	No reparar por sí mismo, contactar al soporte de Axis
Transporte	Utilice el embalaje original
Protección contra sobretensiones	Dispositivo de protección recomendado
Nombre de usuario/contraseña predeterminada	En la etiqueta del producto

Preguntas frecuentes - T8516 AXIS

¿Cómo reiniciar el switch AXIS T8516?

Presione el botón Modo/Reset durante 2 a 7 segundos para reiniciar a la configuración anterior, o durante 7 a 12 segundos para restaurar los valores de fábrica.

¿Cómo cambiar los indicadores LED entre el modo Link/Act/Speed y el modo PoE?

Presione brevemente el botón Modo/Reset (0-2 segundos). El indicador de modo cambia de verde (Link/Act/Speed) a verde (PoE) y los indicadores de los puertos muestran el estado correspondiente.

¿Qué significa un indicador de sistema rojo fijo?

Un indicador de sistema rojo indica una condición anormal, por ejemplo una temperatura de funcionamiento excesiva. Verifique el entorno del switch.

¿Puedo instalar un módulo SFP sin apagar el switch?

Sí, las ranuras SFP son hot-swap. Atención: si se instala un módulo SFP en la ranura 17-18, el puerto RJ45 correspondiente se desactiva.

¿Cómo cambiar la contraseña predeterminada?

Conéctese a través de la interfaz de usuario (AXIS IP Utility o AXIS Camera Management) y siga las instrucciones en pantalla. Se recomienda encarecidamente cambiar la contraseña predeterminada por razones de seguridad.

¿Qué herramientas usar para encontrar el switch en la red?

Use AXIS IP Utility o AXIS Camera Management para descubrir el switch en su red.

¿Qué hacer en caso de sobrecarga en un puerto PoE?

El indicador del puerto se vuelve naranja en caso de sobrecarga. Desconecte el equipo PoE en cuestión y verifique su consumo. El switch reanudará su funcionamiento normal.

¿Cómo limpiar el switch?

Use un paño limpio humedecido con agua pura. No use productos químicos, sustancias cáusticas ni limpiadores presurizados.

¿Puedo reparar yo mismo el switch AXIS T8516?

No, no intente repararlo usted mismo. Contacte al soporte técnico de Axis o a su distribuidor Axis para cualquier problema de mantenimiento.

¿Qué hacer si el switch no enciende?

Verifique que el cable de alimentación esté correctamente conectado al switch y a una toma de corriente funcional. Si el indicador de sistema permanece apagado, contacte al soporte de Axis.

MANUAL DE USUARIO T8516 AXIS

Informacióndeseguridad

LeaestaGuíadeinstalaciónconatenciónantesdeinstalarelproducto.GuardelaGuíade instalaciónparapoderconsultarlaenotromomento.

Nivelesdepeligro

▲PELIGRO

Indicaunasituaciónpeligrosaque,sinoseevita,provocarálesionesgravesolamuerte.

ADVERTENCIA

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocarlesionesgravesola muerte.

ATENCIÓN

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocarlesionesmoderadaso leves.

AVASO

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocardañosmateriales.

Otrosnivelesdemensaje

Importante

Indicainformaciónimportantequeesfundamentalparaqueelproductofuncione correctamente.

Nota

Indicainformaciónútilqueayudaaaprovecharelproductoalmáximo.

Instruccionesdeseguridad

AVISO

• ElproductodeAxisdebeutilizarsedeacuerdoconlasleyesynormativaslocales.
• UtilicesololasherramientascorrespondientescuandoinstaleelproductodeAxis.La aplicacióndeunafuerzaexcesivaconherramientaseléctricaspuedeprovocardaños enelproducto.
• Noutilicelimpiadoresenaerosol,agentescáusticosniproductosquímicos.
• Limpieconunpañolimpiohumedecidoconaguapura.
• Utilicesoloaccesoriosquecumplanconlasespecificacionestécnicasdelproducto. Estos accesorioslospuedeproporcionarAxisountercero.
• UtilicesolopiezasderepuestoproporcionadasorecomendadasporAxis.
• Nointenterepararelproductoustedmismo. Póngaseencontactoconelserviciode asistenciatécnicade Axisoconsudistribuidorde Axisparatratarasuntosdereparación.

Transporte

AVISO

- CuandotransporteelproductodeAxis,utiliceelembalajeoriginalounequivalentepara evitardañosenelproducto.

Instalacióndelhardware

Contenidodelpaquete

• SwitchderedAXIST8516POE+
  •Cabledealimentación
• Patasdegoma(4)
• Kitdemontajeenbastidor
• Guíadeinstalación

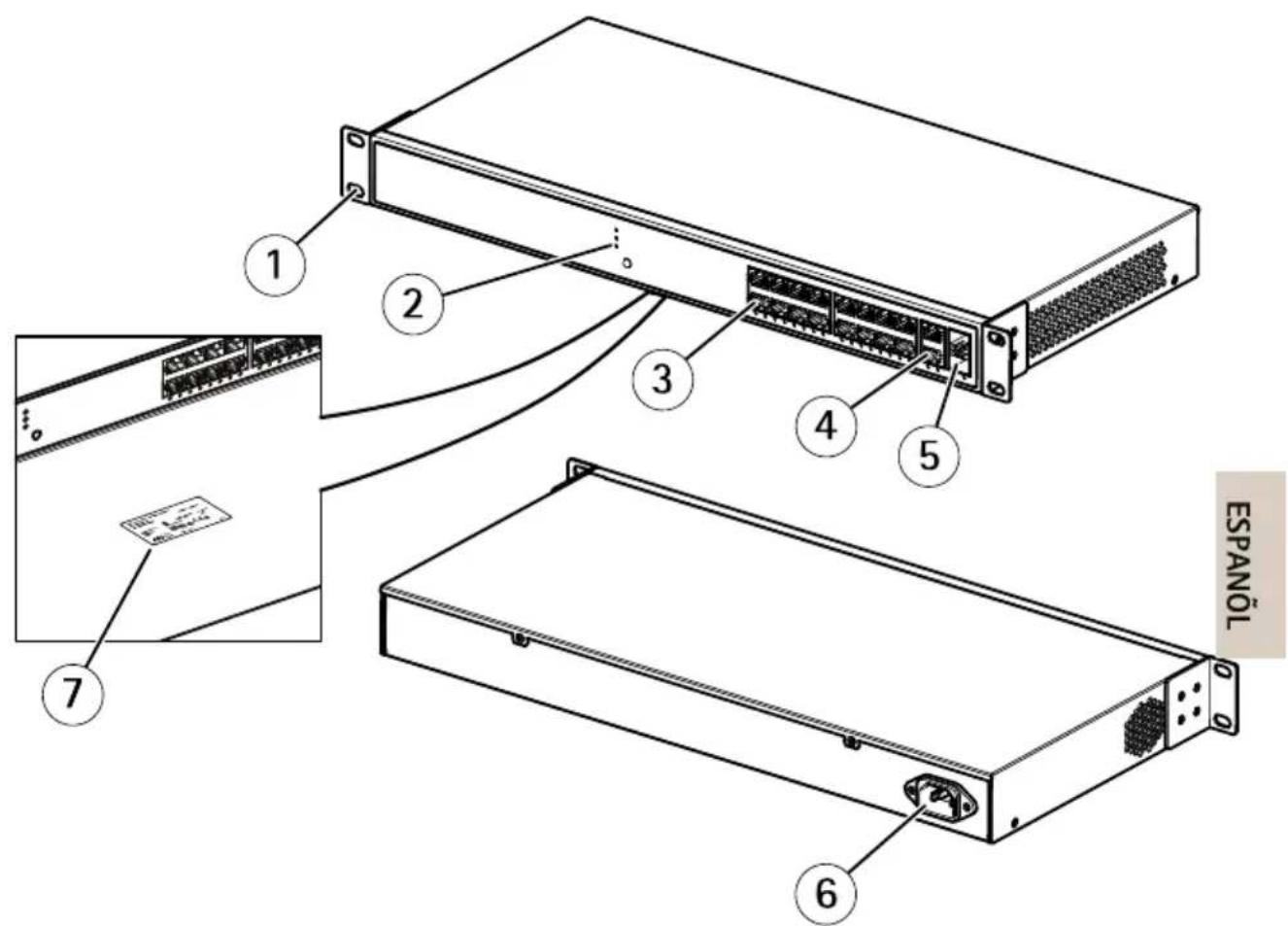

Información general del hardware

1 Soporte
2 LED(paneldelantero)
3 PuertosRJ45PoE1-16

4 PuertosRJ4517-18
5 RanuraSFP17-18
6 Conectordealimentación
7 Etiquetadelproducto

Instalacióndelproductoenunbastidor

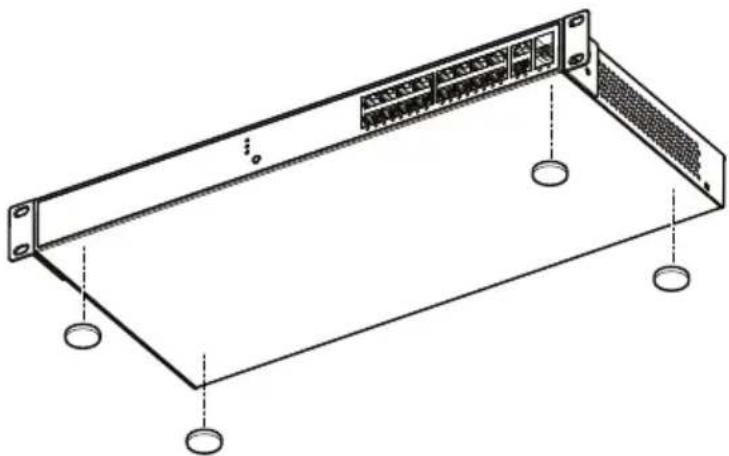

Instalacióndelproductoenunescritoriooestantería

1. Compruebequeelbancodetrabajoseasólidoyestéconectadoatierrademanerafiable.

Pasosparalainstalación

1. Conecteuncablederedestándaralpuerto RJ4517o18del producto.
2. Conecteelotroextremodelcablealordenador.
3. Conecteelcabledealimentacional producto.
4. ConecteelotroextremodelcabledealimentaciónaunatomadeCAestándar.EILEDde sistemaseenciendeyconfirmaqueeldispositivorecibecorrientecorrectamente.
5. UtilicelautilidadAXISIPUtilityoAXISCameraManagementparalocalizarelproducto enlared.
6. Utiliceelnombredeusuarioylacontraseñaindicadosenlaetiquetadelproductopara introducirel producto.
7. Sigalasinstruccionesdelapantalla.

Importante

Soloutiliceelcabledealimentaciónproporcionadoparaalimentarelproducto.

Nota

Pormotivosdeseguridad, serecomiendacambiarlacontraseñapredeterminada.

InstalacióndemódulosSFP

PuedeinstalaroextraerunmóduloSFPmini-GBICdeunaranuraSFPsinnecesidaddeapagarel producto.LasranurasSFP17-18secompartenconlospuertosRJ-4517-18.

Importante

Siseinstalaunmini-GBICenunaranura17-18,elpuertoRJ-4517-18asociadose desactivaráynopodráutilizarse.Asegúresedequeelcabledednoestéconectadoal puertoRJ-4517-18cuandoinstaleoextraigaunmini-GBIC.

1. IntroduzcaelmóduloenlaranuraSFP.
2. Presione confirmezaparaasegurarsedequeelmóduloseasientaenelconector.

Avisosobrealimentación

Elproductoesundispositivoqueprecisaestarconectadoaunafuentedealimentación;esdecir,no funcionarásinoseleproporcionacorriente.ConsiderelaposibilidaddeutilizarunSAI(Sistema deAlimentaciónIninterrumpido)conelfindeevitarlapérdidadedatosderedolostiemposde inactividaddelared.

Tambiénpuederesultarútilinstalarundispositivodesupresióndesobretensionesparaevitar queelproductoresultedañadoantecualquiersobretensiónocorrientenocontroladashaciael productooelcabledealimentación.

Cómoutilizarelbotóndemodo/restablecimiento

Apulsarbotórendodo/restablecimiento duranteuperiodo diempo determinados usuariospuedenrealizarlassiguienteestareas:

• CambiarentrelosmodosdeestadodepuertoEnlace/Act/VelocidadyPoE
• Restablecerel productoalosajustesdeconfiguración guardados anteriormente
• Restablecerel producto ala configuración predeterminadadefábrica original

Botóndemodo/restablecimiento

TareaquerealizarTiempo	quedebe presionarseelbotón	LED	Comportamiento LEDdeestadodel puerto
Cambiarentre losmodosde estadodepuerto Enlace/Act/Velocidad PoE	0-2segundos	Verde(fijo)	ElestadodelLED cambiasegúnel modoseleccionado.
Restablecerel producto	2-7segundos	Verde(parpadeante)	Laslucesdetodoslos LEDestánAPAGADAS.
Restablecera laconfiguración predeterminadade fábricaoriginal	7-12segundos	Verde(parpadeante)	Laslucesdetodos losLEDestán ENCENDIDAS.

Materialdereferencia

IndicadoresLED

LEDdesistema

LED	Color	Indicación
Sistema	Verde(fijo)	ElswitchestáENCENDIDO.
	NoprocedeElswitchnorecibe	alimentación.
	Rojo(fijo)	Sehadetectadounestado anómaloenelswitch:por ejemplo,sehasuperadoel rangodetemperaturade funcionamiento.

LEDdemodo

LED	Color	Indicación
Enlace/Act/Velocidad	Verde(fijo)	LosLEDdeestadodepuerto RJ45/SFPmuestranelestado delenlaceydeactividad dereddecadapuerto,con velocidaddeconexiónde1000 Mbps.
	Ámbar(fijo)	LosLEDdeestadodepuerto RJ45/SFPmuestranelestado delenlaceydeactividad dereddecadapuerto,con velocidaddeconexiónde 10/100Mbps.
PoE	Verde(fijo)	LosLEDdeestadodepuerto RJ45muestranelestadode alimentaciónPoEdecada puerto.

Apulsaebotódemodo/restablecimiento durantemenoslsegundosparacambiarosLED demodo(Enlace/Act/VelocidadoPoE),losusuariospuedencomprobarelestadodelpuertoleyendo elcomportamientodelLEDquefiguraenlassiguienteestablas.

LEDdemodoEnlace/Act/Velocidad

LED	Color	Indicación
PuertosRJ45	Verde(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 1000Mbps.
	Verde(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde1000Mbps.
	Ámbar(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 10/100Mbps.
	Ámbar(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde10/100Mbps.
	NoprocedeNohayningúncabledered	activoconectadoonoseha establecidoenlaceconningún dispositivoconectado.Por otrolado,esposiblequeel puertosehayadesactivado atravésdelainterfazdel usuario.
PuertosSFP	Verde(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 1000Mbps.
	Verde(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde1000Mbps.
	Ámbar(fijo)	Elpuertoestá activadoyha establecidounenlacecon undispositivoconectado;la
		velocidaddeconexionesde 100Mbps.
	Ámbar(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde100Mbps.
	NoprocedeNohayningúncabledered	activoconectadoonoseha establecidoenlaceconningún dispositivoconectado.Por otrolado,esposiblequeel puertosehayadesactivado atravésdelainterfazdel usuario.

LEDdemodoPoE

LED	Color	Indicación
PuertosRJ45	Verde(fijo)	Elpuertoestáactivadoy proporcionaalimentacional dispositivoconectado.
	Ámbar(fijo)	Sehadetectadounestado anómaloenelproducto: porejemplo,unestadode sobrecarga.
	NoprocedeNohayningúncabledered	activoconectadoonoseha conectadoningúndispositivo alimentado(PD)PoE.Porotrolado,esposiblequeelpuerto sehayadesactivadoatravés delainterfazdelusuario.
