MANUAL DE USUARIO T8508 AXIS

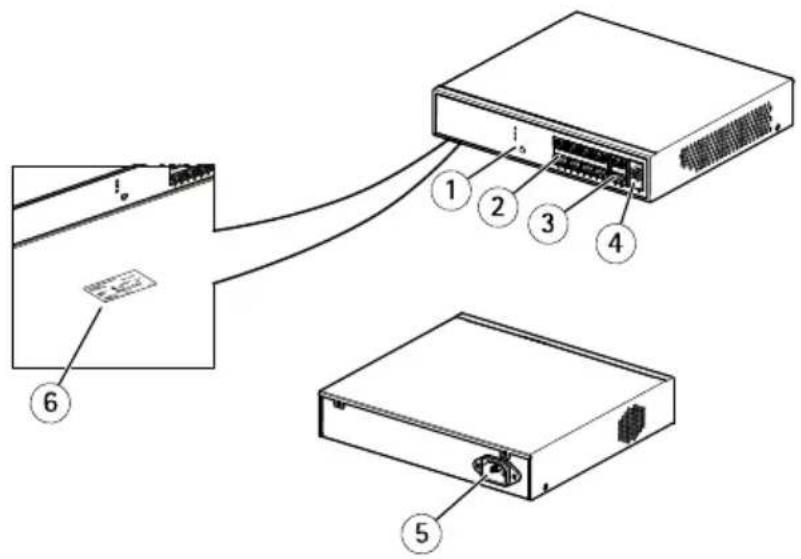

Panoramicadeldispositivo

SwitchdireteAXIST8508PoE+

Informacióndeseguridad

Nivelesdepeligro

PELIGRO

Indicaunasituaciónpeligrosaque,sinoseevita,provocarálesionesgravesolamuerte.

ADVERTENCIA

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocarlesionesgravesola muerte.

ATENCIÓN

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocarlesionesmoderadaso leves.

AVASO

Indicaunasituaciónpeligrosaque,sinoseevita,puedeprovocardañosmateriales.

Otrosnivelesdemensaje

Importante

Indicainformaciónimportantequeesfundamentalparaqueelproductofuncione correctamente.

Nota

Indicainformaciónútilqueayudaaaprovecharelproductoalmáximo.

Instruccionesdeseguridad

AVISO

• EsteproductodeAxisdebeutilizarsedeacuerdoconlasleyesynormativaslocales.
• UtilicesololasherramientascorrespondientescuandoinstaleelproductodeAxis.La aplicacióndeunafuerzaexcesivaconherramientaseléctricaspuedeprovocardaños enelproducto.
• Noutilicelimpiadoresenaerosol,agentescáusticosniproductosquímicos.
• Limpieconunpañolimpiohumedecidoconaguapura.
• Utilicesoloaccesoriosquecumplanlasespecificacionestécnicasdesuproducto. EstosaccesorioslospuedeproporcionarAxisountercero.Axisrecomiendautilizarun equipodesuministrodealimentacióndeAxiscompatibleconsuproducto.
• UtilicesolopiezasderepuestoproporcionadasorecomendadasporAxis.
• Nointenterepararelproductoustedmismo. Póngaseencontactoconelserviciode asistenciatécnicade Axisoconsudistribuidorde Axisparatratarasuntosdereparación.

ElpuertoSFPdebeutilizarsecomotransceptoropcionalconhomologaciónUL,contensiónnominal de3,3VCCyLáserClase1.

EIAXIST8508noestáequipadoconventiladorparalarefrigeración,asíqueprecisaqueelflujode aireseaconstantemientrasestáfuncionando.

Transporte

AVISO

- CuandotransporteelproductodeAxis,utiliceelembalajeoriginalounequivalentepara evitardañosenelproducto.

Contenidodelpaquete

SwitchderedAXIST8508PoE+

• SwitchderedAXIST8508PoE+
  •Cabledealimentación
• Patasdegoma(4)
• Materialesimpresos
  -Guíadeinstalación(estedocumento)
  -Plantilladeperforado

SwitchderedAXIST8524PoE+

• SwitchderedAXIST8524PoE+
  •Cabledealimentación
• Patasdegoma(4)
• Kitdemontajeenbastidor
• Materialesimpresos
  -Guíadeinstalación(estedocumento)

Información general del producto

SwitchderedAXIST8508PoE+

Cómoinstalarelproducto

Instalacióndelproductoenunbastidor:AXIST8508

EnlasiguientesecciónsedescribecómoinstalarAXIST8508enunbastidor.

AVISO

Elswitchnoestáequipadoconunventiladorpararefrigerarasíquenolocubrani obstaculiceelflujodeaire.

Nota

LossoportesdemontajeutilizadosparaelmontajeenbastidordelAXIST8508sevenden porseparado.

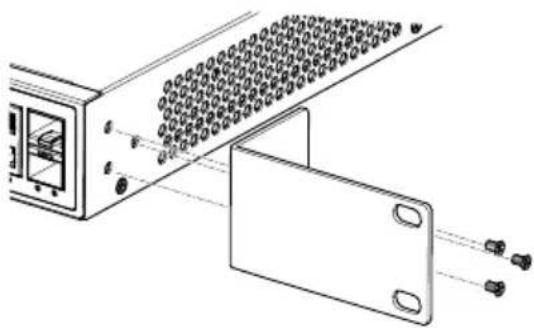

1. Fijelossoportesdemontajeaambosladosdelchasis. Insertelostornillos(3)yapriételos conundestornilladorparafijarlossoportes.

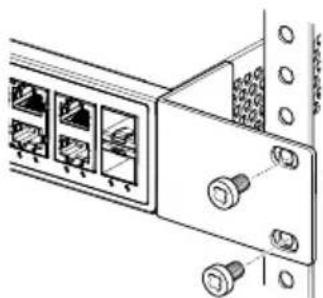

2. Coloqueel productosobreunaestanteríadelbastidor. Empújelohastaquelosorificios ovaladosdelossoportessealineenconlosorificiosdemontajedelospostesdelbastidor.

Instalacióndelproductoenunbastidor:AXIST8524

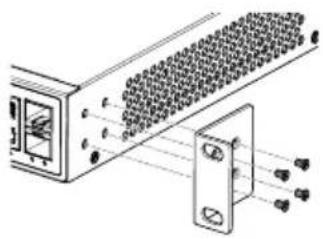

EnlasiguientesecciósedsescribecómoinstalarAXIST8524enunbastidor.

Colocacióndelproductoenunescritoriooestantería

AVASO

LasiguienteadvertenciaseaplicaalAXIST8508.

Elswitchnoestáequipadoconunventiladorpararefrigerarasíquenolocubrani obstaculiceelflujodeaire.

1. Compruebequeelbancodetrabajoseasólidoyestéconectadoatierrademanerafiable.
   2.Fijelascuatropatasdegomaadhesivasalaparteinferiordel producto,unaencada esquina.

Instalacióndelproductoenunapared:AXIST8508

EnlasiguientesecciósedsescribecómoinstalarAXIST8508enunapared.

AVISO

Elswitchnoestáequipadoconunventiladorpararefrigerarasíquenolocubrani obstaculiceelflujodeaire.

1. Utilicelaplantilladeperforadoymarquelosorificiosdemontaje.
2. Taladrelosorificiosdemontaje.
3. Coloqueelswitchenlaparedutilizandolostornillosapropiadosparaelmaterialde lapared.

Pasosparalainstalación

1. ConecteuncablederedestándaraunodelospuertosRJ45(sinPoE)delproducto.
2. Conecteelotroextremodelcablealordenador.
3. Conecteelcabledealimentacional producto.
4. Conecteelotroextremodelcabledealimentaciónaunatomade CAestándar. EILED de sistemaseenciendeyconfirmaqueeldispositivorecibecorrientecorrectamente.
5. UtiliceAXISIPUtilityoAXISCameraManagementparalocalizarelproductoenlared.
6. Use el nombrede usuario yla contraseña que figuran en laetiquetadel productopara indicarel producto.
7. Sigalasinstruccionesdelapantalla.

Importante

Soloutiliceelcabledealimentaciónproporcionadoparaalimentarelproducto.

Nota

Pormotivos deseguridad, serecomiendacambiarlacontraseñapredeterminada.

InstalacióndemódulosSFP

EsposibleinstalaroextraerunmóduloSFPmini-GBICdeunaranuraSFPsinnecesidaddeapagarel producto.LasranurasSFPsecompartenconlospuertosRJ45(sinPoE).

Importante

Siseinstalaunmini-GBIC, elpuerto RJ45 asociado (sinPoE) sedesactivaráynopodrá utilizarse. Asegúresedequeelcabledednoestéconectado al puerto RJ45 (sinPoE) cuando instaleoextraigaunmini-GBIC.

1. IntroduzcaelmóduloenlaranuraSFP.
2. Presione confirmezaparaasegurarsedequeelmóduloseasientaenelconector.

Avisosobrealimentación

Elproductoesundispositivoqueprecisaestarconectadoaunafuentedealimentación;esdecir, nofuncionarásinoseleproporcionacorriente. Conelfindeevitarlapérdidadedatosdered olostiemposdeinactividaddelared, considerelaposibilidaddeutilizarunSAI(Sistemade AlimentaciónIninterrumpido).

Tambiénpuederesultarútilinstalarundispositivodesupresióndesobretensionesparaevitar queelproductoresultedañadoantecualquiersobretensiónocorrientenocontroladashaciael productooelcabledealimentación.

Cómoutilizarelbotóndemodo/restablecimiento

Apulsarbotóndemodo/restablecimiento durante unperiodo eliempo determinados usuariospuedenrealizarlassiguienteestareas:

• CambiarentrelosmodosdeestadodepuertoEnlace/Act/VelocidadyPoE
• Restablecerel productoalosajustesdeconfiguración guardados anteriormente
• Restablecerel producto ala configuración predeterminadadefábrica original

TareaquerealizarTiempo	quedebe presionarseelbotón demodo/restablecimiento	LED	Comportamiento LEDdeestadodel puerto
Cambiarentre losmodosde estadodepuerto Enlace/Act/Velocidad PoE	0-2segundos	Verde(fijo)	ElestadodelLED cambiasegúnel modoseleccionado.
Restablecerel producto	2-7segundos	Verde(parpadeante)	Laslucesdetodoslos LEDestánAPAGADAS.
Restablecera laconfiguración predeterminadade fábricaoriginal	7-12segundos	Verde(parpadeante)	Laslucesdetodos losLEDestán ENCENDIDAS.

Especificaciones

Paraaccederalaversiónmásrecientedelahojadedatosdelproducto,visiteaxis.com>

Productos>Soportetécnicoydocumentación.

IndicadoresLED

LEDdesistema

LED	Color	Indicación
Sistema	Verde(fijo)	ElswitchestáENCENDIDO.
	NoprocedeElswitchnorecibe	alimentación.
	Rojo(fijo)	Sehadetectadounestado anómaloenelswitch:por ejemplo,sehasuperadoel rangodetemperaturade funcionamiento.

LEDdemodo

LED	Color	Indicación
Enlace/Act/Velocidad	Verde(fijo)	LosLEDdeestadodepuerto RJ45/SFPmuestranelestadodelenlaceydeactividaddereddecadapuerto,convelocidaddeconexiónde1000 Mbps.
	Ámbar(fijo)	LosLEDdeestadodepuerto RJ45/SFPmuestranelestadodelenlaceydeactividaddereddecadapuerto,convelocidaddeconexiónde 10/100Mbps.
PoE	Verde(fijo)	LosLEDdeestadodepuerto RJ45muestranelestadode alimentaciónPoEdecada puerto.

Apulsaebotódemodo/restablecimiento durantemenosl2segundosparacambiarosLED demodo(Enlace/Act/VelocidadoPoE),losusuariospuedencomprobarelestadodelpuertoleyendo elcomportamientodelLEDquefiguraenlassiguientestablas.

LEDdemodoEnlace/Act/Velocidad

LED	Color	Indicación
PuertosRJ45	Verde(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 1000Mbps.
	Verde(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde1000Mbps.
	Ámbar(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 10/100Mbps.
	Ámbar(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde10/100Mbps.
	NoprocedeNohayningúncabledered	activoconectadoonoseha establecidoenlaceconningún dispositivoconectado.Por otrolado,esposiblequeel puertosehayadesactivado atravésdelainterfazdel usuario.
PuertosSFP	Verde(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 1000Mbps.
	Verde(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde1000Mbps.
	Ámbar(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 100Mbps.
	Ámbar(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde100Mbps.
	NoprocedeNohayningúncabledered	activoconectadoonoseha establecidoenlaceconningún dispositivoconectado.Por otrolado,esposiblequeel puertosehayadesactivado atravésdelainterfazdel usuario.

LEDdemodoPoE

LED	Color	Indicación
PuertosRJ45	Verde(fijo)	Elpuertoestáactivadoy proporcionaalimentacional dispositivoconectado.
	Ámbar(fijo)	Sehadetectadounestado anómaloenelproducto: porejemplo,unestadode sobrecarga.
	NoprocedeNohayningúncabledered	activoconectadoonoseha conectadoningúndispositivo alimentado(PD)PoE.Porotrolado,esposiblequeelpuerto sehayadesactivadoatravés delainterfazdelusuario.

ES

Especificaciones

Paraaccederalaversiónmásrecientedelahojadedatosdelproducto,visiteaxis.com>

Productos>Soportetécnicoydocumentación.

IndicadoresLED

LEDdesistema

LED	Color	Indicación
Sistema	Verde(fijo)	ElswitchestáENCENDIDO.
	NoprocedeElswitchnorecibe	alimentación.
	Rojo(fijo)	Sehadetectadounestado anómaloenelswitch:por ejemplo,sehasuperadoel rangodetemperaturade funcionamiento.

LEDdemodo

LED	Color	Indicación
Enlace/Act/Velocidad	Verde(fijo)	LosLEDdeestadodepuerto RJ45/SFPmuestranelestadodelenlaceydeactividaddereddecadapuerto,convelocidaddeconexiónde1000 Mbps.
	Ámbar(fijo)	LosLEDdeestadodepuerto RJ45/SFPmuestranelestadodelenlaceydeactividaddereddecadapuerto,convelocidaddeconexiónde 10/100Mbps.
PoE	Verde(fijo)	LosLEDdeestadodepuerto RJ45muestranelestadode alimentaciónPoEdecada puerto.

Apulsaebotódemodo/restablecimiento durantemenosl2segundosparacambiarosLED demodo(Enlace/Act/VelocidadoPoE),losusuariospuedencomprobarelestadodelpuertoleyendo elcomportamientodelLEDquefiguraenlassiguientestablas.

LEDdemodoEnlace/Act/Velocidad

LED	Color	Indicación
PuertosRJ45	Verde(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 1000Mbps.
	Verde(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde1000Mbps.
	Ámbar(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 10/100Mbps.
	Ámbar(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde10/100Mbps.
	NoprocedeNohayningúncablede red activoconectadoonoseha establecidoenlaceconningún dispositivoconectado.Por otrolado,esposiblequeel puertosehayadesactivado atravésdelainterfazdel usuario.
PuertosSFP	Verde(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 1000Mbps.
	Verde(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde1000Mbps.
	Ámbar(fijo)	Elpuertoestáactivadoyha establecidounenlacecon undispositivoconectado;la velocidaddeconexionesde 100Mbps.
	Ámbar(parpadeante)	Elpuertoestá transmitiendo/recibiendo paquetesylavelocidadde conexionesde100Mbps.
	NoprocedeNohayningúncabledered	activoconectadoonoseha establecidoenlaceconningún dispositivoconectado.Por otrolado,esposiblequeel puertosehayadesactivado atravésdelainterfazdel usuario.

LEDdemodoPoE

LED	Color	Indicación
PuertosRJ45	Verde(fijo)	Elpuertoestáactivadoy proporcionaalimentacional dispositivoconectado.
	Ámbar(fijo)	Sehadetectadounestado anómaloenelproducto: porejemplo,unestadode sobrecarga.
	NoprocedeNohayningúncabledered	activoconectadoonoseha conectadoningúndispositivo alimentado(PD)PoE.Porotrolado,esposiblequeelpuerto sehayadesactivadoatravés delainterfazdelusuario.

ES
