使用説明書 T8508 AXIS

この装置は、クラスA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。本製品は、適切に接地してください。

Safety

ThisproductcomplieswithIEC/EN/UL60950-1,Safetyof InformationTechnologyEquipment.

回避しない場合、死亡または重傷につながる危険な状態を示します。

警告

回避しない場合、死亡または重傷につながるおそれのある危険な状態を示します。

注意

回避しない場合、軽傷または中程度の怪我につながるおそれのある危険な状態を示します。

注

回避しない場合、器物の破損につながるおそれのある状態を示します。

その他の他のサッゼンジルベル

重要

製品を正しく機能させるために不可欠な重要情報を示します。

注意

製品を最大限に活用するために役立つ有用な情報を示します。

安全安頼手順

注

• 本製品は、お使いになる地域の法律や規制に準拠して使用してください。
• 本製品を設置する際には、適切な工具のみを使用してください。電動工具を使用して過剰な力をかけると、製品が損傷することがあります。
• 化学薬品、腐食剤、噴霧式クリーナーは使用しないでください。
• 清掃には、きれいな水に浸した清潔な布を使用してください。
• 製品の技術仕様に準拠したアクセサリーのみを使用してください。これらのアクセサリーは、Axisまたはサードパーティから入手できます。Axisは、ご使用の製品と互換性のあるAxis給電ネットワークスイッチの使用を推奨します。
• Axisが提供または推奨する交換部品のみを使用してください。
• 製品を自分で修理しないでください。修理については、Axisサポートまたは販売代理店にお問い合わせください。

SFPポートは、UL認定を受けたオプションのトランシーバー製品(定格3.3VDC、レーザークラス1)を使用する必要があります。

AXIST8508には、冷却用のファンが装備されていないため、動作中は常に通気を確保する必要があります。

輸送輸送

注

- 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を使用してください。

パッパサゲの内容内容

AXIS T8508 P6850家日本マトウスケイチッチ

• AXIST8508PoE+ネットワークスイッチ
• 電源ケーブル
• ゴム脚(×4)
• 印刷物

-インストールガイド(本書)

- ドリルテンプレート

AXIS T8524 P68524Eッネワトウスイヌチッチ

• AXIST8524PoE+ネットワークスイッチ
• 電源ケーブル
• ゴム脚(×4)
• ラック取り付けキット
• 印刷物

-インストールガイド(本書)

JA

製品概要概要

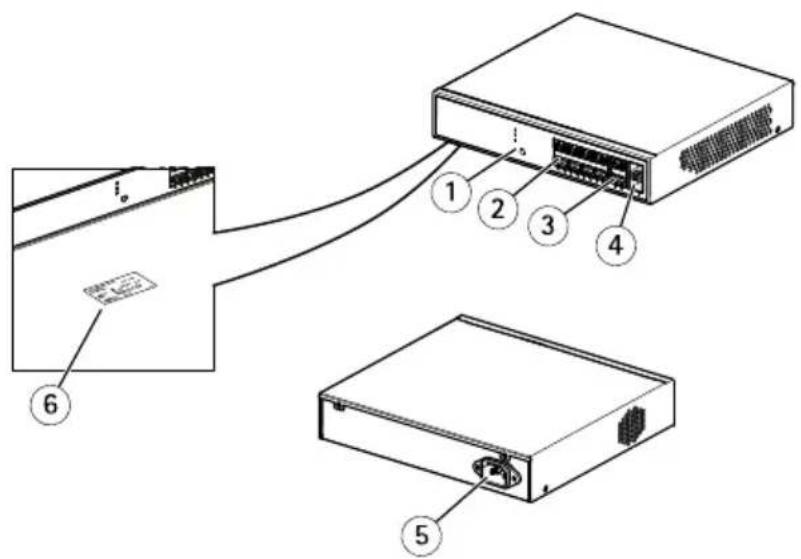

AXIS T8508 P08508Eッネワトウスイヌザッチ

1 LED (フロントパネル)
2 RJ45 ポ - ト (PoE+) (×8)
3 RJ45 ポート (PoE 非対応) (×2)
4 SFP ス ロ ッ ト (×2)
5 電源 コネクタ
6 製品ラベル

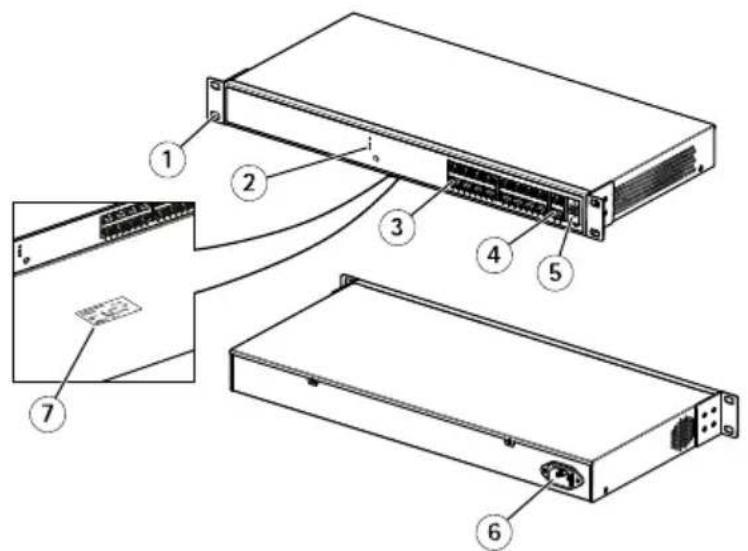

AXIS T8524 P08524Po10ワトウスダイチッチ

1 ブラケット
2 LED (フロントパネル)
3 RJ45 ポー 卜 (PoE+) (×24)
4 RJ45 ポート (PoE 非対応) (×2)
5 SFP ス ロ ッ ト (×2)
6 電源 コネクタ
7 製品ラベル

JA

製品製品の取り付け方法

ラッタヘの製品製取の取り付けAXIS T8508 T8508

以下のセクションでは、AXIST8508をラックに取り付ける方法を示します。

注

スイッチには冷却用のファンが装備されていないため、スイッチにカバーをかけたり、通気を遮ったりしないようにしてください。

注意

AXIST8508用のラック取付ブラケットは別売りです。

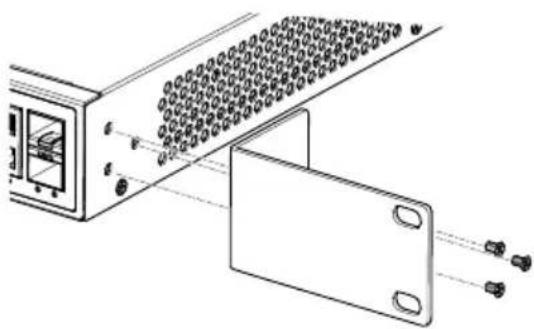

1.シャーシの両側に取付ブラケットを取り付けます。ねじ(×3)を差し込み、ドライバーで締めて、ブラケットを固定します。

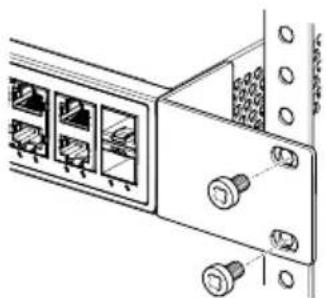

2. ラック内のラックシェルフ上に製品を配置します。ブラケットの楕円形の穴がラックポストの穴と揃うまで、製品を押し込みます。

1. ポストにブラケットを取り付けます。ねじ(×2)を差し込み、締めます。

ラッラヘの製品製品の取り付けAYIS T8524 T8524

以下のセクションでは、AXIST8524をラックに取り付ける方法を示します。

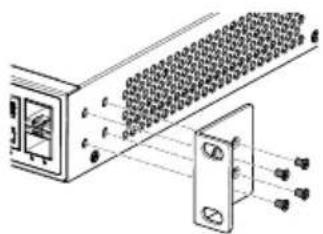

1.シャーシの両側に取付ブラケットを取り付けます。ねじ(×4)を差し込み、ドライバーで締めて、ブラケットを固定します。

2.ラック内のラックシェルフ上に製品を配置します。ブラケットの楕円形の穴がラックポストの穴と揃うまで、製品を押し込みます。

1. ポストにブラケットを取り付けます。ねじ(×2)を差し込み、締めます。

机ま机は棚は棚製品物配置

注

以下の注意事項は、AXIST8508に適用されます。

スイッチには冷却用のファンが装備されていないため、スイッチにカバーをかけたり、通気を遮ったりしないようにしてください。

1.作業台が頑丈であり確実に接地されていることを確認してください。

2.製品の底部の四隅に、それぞれ接着ゴム足を取り付けてください。

壁面壁面製品製品の取り付け付AXIS T8508 T8508

以下のセクションでは、AXIST8508を壁面に取り付ける方法を示します。

注

スイッチには冷却用のファンが装備されていないため、スイッチにカバーをかけたり、通気を遮ったりしないようにしてください。

1. ドリルテンプレートを使って、取り付け穴に印を付けます。
   2.ドリルで取り付け穴を開けます。
   3.壁の材質に適したネジを使用して、スイッチを壁に取り付けます。

設置諈顱手順

1. 製品のRJ45ポート(PoE非対応)に標準ネットワークケーブルを接続します。
   2.ケーブルのもう一方の端をコンピューターに接続します。
   3.製品に電源コードを接続します。
   4.電源コードの他端を標準ACコンセントに接続します。システムLEDが点灯し、機器の電源が正常に入ったことを確認します。
   5.AXISIPUtilityまたはAXISCameraManagementを使用して、ネットワーク上の製品を探します。
   6.製品ラベルに記載されたユーザー名とパスワードを使用して、製品を入力します。
   7.スクリーン上の指示に従ってください。

重要

電力の供給には、付属の電源コード以外を使用しないでください。

注意

セキュリティのために、デフォルトのパスワードを変更することをお勧めします。

SFPモSF五ジェルの取の取り付け

製品の電源を切らなくても、mini-GBICSFPモジュールをSFPスロットに取り付けたり、SFPスロットから取り外したりできます。SFPスロットはRJ45ポート(PoE非対応)と共用します。

重要

mini-GBICを取り付けている場合、関連のRJ45ポート(PoE非対応)は無効となり、使用することができません。mini-GBICの取り付けまたは取り外しを行うとき、ネットワークケーブルがRJ45ポート(PoE非対応)に接続されていないことを確認します。

1.SFPスロットにモジュールを差し込みます。
2. モジュールがコネクタに固定されているのを確認するために、しっかりと押してください。

電源電源は関注意注意

製品は電力を必要とする機器であり、製品に電流が供給されるまで製品が機能しないことを意味します。ネットワークデータの損失やネットワークのダウンタイムを回避するため、UPS(無停電電源装置)の使用を検討してください。

また、サージ抑制機器を設置することにより、製品または電源コードに対する制御されていないサージまたは電流による損傷から製品を保護するのに役立ちます。

モーゼノルセッセボタジの使用方法

一定の時間の間モモードメルセッセッボタンを押すことにより、ユーザーは以下のタスクを実行できます。

• Link/Act/SpeedとPoEの間でポートステータスモードを変更します。
• 保存した元の構成設定に製品をリセットします。
• 製品を工場出荷時の設定に戻します。

実行実行するタスク	モーゼンリドセリッセットボタボを押す時間	トLED LED時間	ポーポステスタスタLEDの動動動作
Link/Act/SpeedとPoEの間でポートステータスモードを変更します。	0-2秒緑(点灯)LED	状態は選択さ	れたモードにより変化します。
製品をリセットします。	2-7秒緑(点滅)		全てのLEDのライトをオフにします。
当初の出荷時の初期設定に戻します。	7-12秒緑(点滅)		全てのLEDのライトをオンにします。

スJA

仕様仕様

最新バージョンの製品データシートについては、Axisのホームページaxis.com>[製品]>[サポートとドキュメント]を参照してください。

LED イLED ナジターター

システムLED LED

LED LED	カラガラー	表示表示
システム	緑(点灯)	スイッチの電源を入れます。
	無点灯スイッチは電力を受信していません。
	赤(点灯)	動作温度範囲を超えるなどの異常状態がスイッチ内で検出されています。

モーセLED LED

LED LED	カラカラー	表示表示
Link/Act/Speed	緑(点灯)	RJ45/SFPポートステータスLEDは1000Mbpsの接続速度で各ポートのリンク状態およびネットワークアクティビティを表示しています。
	橙(点灯)	RJ45/SFPポートステータスLEDは10/100Mbpsの接続速度で各ポートのリンク状態およびネットワークアクティビティを表示しています。
PoE	緑(点灯)	RJ45ポートステータスLEDは各ポートのPoE電源供給状態を表示しています。

LEDモード（Link/Act/SpeedモードまたはPoEモード）を変更するために2秒未満の間モーモブドゼリセボタンを押すことにより、下表中のLEDの挙動を読み取ることによってユーザーはポートの状態をチェックすることができます。

LED LED	カラカラー	表示表示
RJ45ポート	緑(点灯)	ポートが有効となり、接続機器へのリンクを確立し、接続速度は1000Mbpsです。
	緑(点滅)	ポートがパケットを送受信しており、接続速度は1000Mbpsです。
	橙(点灯)	ポートが有効となり、接続機器へのリンクを確立し、接続速度は10/100Mbpsです。
	橙(点滅)	ポートがパケットを送受信しており、接続速度は10/100Mbpsです。
	無点灯	ポートには接続されているアクティブなネットワークケーブルが付いていないかまたは接続機器に対するリンクが確立されていません。さもなければ、製品のユーザーインターフェースによりポートが無効になる場合があります。
SFPポート	緑(点滅)	ポートが有効となり、接続機器へのリンクが確立され、接続速度は1000Mbpsです。
	緑(点滅)	ポートがパケットを送受信しており、接続速度は1000Mbpsです。
	橙(点灯)	ポートが有効となり、接続機器へのリンクを確立し、接続速度は100Mbpsです。
	橙(点滅)	ポートがパケットを送受信しており、接続速度は100Mbpsです。
	無点灯	ポートには接続されているアクティブなネットワークケーブルが付いていないかまたは接続機器に対するリンクが確立されていません。さもなければ、製品のユーザーインターフェースによりポートが無効になる場合があります。

PoE E PoE LED LED

LED LED	カラカラー	表示表示
RJ45ポート	緑(点灯)	ポートが有効となり、接続機器に電力を供給しています。
	橙(点灯)	過負荷状態などの異常状態が製品内で検出されています。
	無点灯	ポートには接続されているアクティブなネットワークケーブルが付いていないかまたはPoEPD機器が接続されていません。さもなければ、製品のユーザーインターフェースによりポートが無効になる場合があります。

JA
