Tipo di prodotto	Switch di rete PoE+
Marchio	Axis
Modello	T8508
Alimentazione	Cavo di alimentazione di rete (incluso)
Porte	8 porte RJ45 PoE+, 24 porte RJ45 non PoE+, 2 alloggi SFP
Montaggio	Supporto rack (kit venduto separatamente), a parete (con dima), da tavolo (piedini in gomma inclusi)
Funzioni principali	Commutazione di rete, alimentazione PoE+ su 8 porte, indicatori LED di stato, ripristino alle impostazioni di fabbrica tramite pulsante Mode/Reset
Manutenzione e pulizia	Panno pulito imbevuto di acqua pura, nessun prodotto chimico
Sicurezza	Utilizzo conforme alle leggi locali, non aprire né riparare da soli, utilizzare solo accessori omologati
Ricambi e riparabilità	Ricambi forniti da Axis, assistenza tecnica Axis
Informazioni generali	Manuale disponibile in più lingue, download gratuito

Domande frequenti - T8508 AXIS

Come installare lo switch Axis T8508 su un rack?

Utilizzare il kit di montaggio su rack venduto separatamente. Fissare le staffe su entrambi i lati del telaio con le viti fornite, quindi posizionare lo switch su un ripiano del rack e allineare i fori.

Quali tipi di porte sono disponibili sul T8508?

Il T8508 dispone di 8 porte RJ45 PoE+, 24 porte RJ45 non PoE+ e 2 alloggi SFP per moduli in fibra ottica.

Come ripristinare lo switch alle impostazioni di fabbrica?

Premere il pulsante Mode/Reset per 7-12 secondi fino a quando tutti i LED si accendono. Rilasciare quindi il pulsante.

Posso utilizzare un modulo SFP su una porta RJ45?

No, gli alloggi SFP sono condivisi con le porte RJ45 non PoE. Se si installa un modulo SFP, la porta RJ45 corrispondente viene disattivata.

Qual è la potenza PoE+ fornita dallo switch?

Ogni porta PoE+ fornisce fino a 30W (standard IEEE 802.3at). La potenza totale dipende dal budget PoE del modello.

Come pulire lo switch?

Utilizzare un panno pulito imbevuto di acqua pura. Non utilizzare prodotti chimici, sostanze caustiche o detergenti pressurizzati.

Lo switch necessita di una ventola?

No, il T8508 è senza ventola. Assicurarsi di non ostruire le aperture di ventilazione per garantire un flusso d'aria costante.

Posso alimentare lo switch tramite PoE?

No, il T8508 richiede un'alimentazione di rete tramite il cavo di alimentazione fornito. Non è alimentato tramite PoE.

Come sapere se un dispositivo PoE è alimentato?

Passare alla modalità LED PoE premendo brevemente il pulsante Mode/Reset (meno di 2 sec). Un LED verde acceso indica che la porta sta alimentando il dispositivo.

Dove trovare il manuale completo dello switch?

Il manuale è disponibile gratuitamente per il download su notice-facile.com o sul sito Axis (axis.com). È anche possibile richiedere una traduzione via email.

MANUALE UTENTE T8508 AXIS

Informazionidisicurezza

Livellidipericolo

PERICOLO

Indicaunasituazionepericolosache, senonevitata, provocamorteolesionigravi.

AVVERTENZA

Indicaunasituazionepericolosache, senonevitata, potrebbeprovocarelamorteolesioni gravi.

ATTENZIONE

Indicaunasituazionepericolosache, senonevitata, potrebbeprovocarelesionimedie ominori.

AVXXISO

Indicaunasituazioneche, senonevitata, potrebbedanneggiarelaproprietà.

Altrilivellidimessaggio

Importante

Indicainformazioniimportanti, essenzialiperilcorrettofunzionamentodeldispositivo.

Nota

Indicainformazioniutilicheaiutanoaottenereilmassimodaldispositivo.

Informazionidisicurezza

AVAXISO

• IldispositivoAxisdeveessereutilizzatoinconformitàalleleggiealledisposizionilocali.
• UtilizzaresolostrumentiapplicabiliquandosiinstallaildispositivoAxis.Sesiutilizzauna forzaeccessivaconstrumentinonadattièpossibilecausaredannialdispositivo.
• Nonutilizzaresostanzechimiche,agenticausticiodetergentiaerosol.
• Utilizzareunpannopulitoinumiditoinacquapuraperlapulizia.
• Utilizzaresoloaccessoricompatibiliconlespecifichetecnicchedeldispositivo.Questi possonoesserefornitidaAxisodaterzeparti.Axisconsiglial'usodell'apparecchiaturadi alimentazioneAxiscompatibileconildispositivo.
• UtilizzaresolopartidiricambioforniteoconsigliatedaAxis.
• Nontentarediriparareildispositivodasoli.Contattarel'assistenzaoilrivenditoreAxis perquestionirelativeallamanutenzione.

LaportaSFPdovrebbeutilizzareundispositivoricetrasmittenteclassificato"ULlisted"a3,3VCC, LaserClasse1.

AXIST8508nonèdotatodiunaventolaperilraffreddamentoerichiedeunflussod'ariacontinuo duranteilfunzionamento.

Trasporto

AVXISO

- DuranteiltrasportodeldispositivoAxis,utilizzare l'imballaggio originaleo equivalente perevitaredannialdispositivo.

Contenutodellaconfezione

SwitchdireteAXIST8508PoE+

• SwitchdireteAXIST8508PoE+
  • Cavodialimentazione
• Piediniingomma(4x)
• Documentazione
  -Guidaall'installazione(ilpresentedocumento)
  -Sagomaperlaforatura

SwitchdireteAXIST8524PoE+

• SwitchdireteAXIST8524PoE+
  • Cavodialimentazione
• Piediniingomma(4x)
• Kitdimontaggiorack
• Documentazione
  -Guidaall'installazione(ilpresentedocumento)

1 LED(latofrontale)
2 PorteRJ45(PoE)x8
3 PorteRJ45(nonPoE)x2
4 SlotSFPx2
5 Connettoredialimentazione
6 Etichettadispositivi

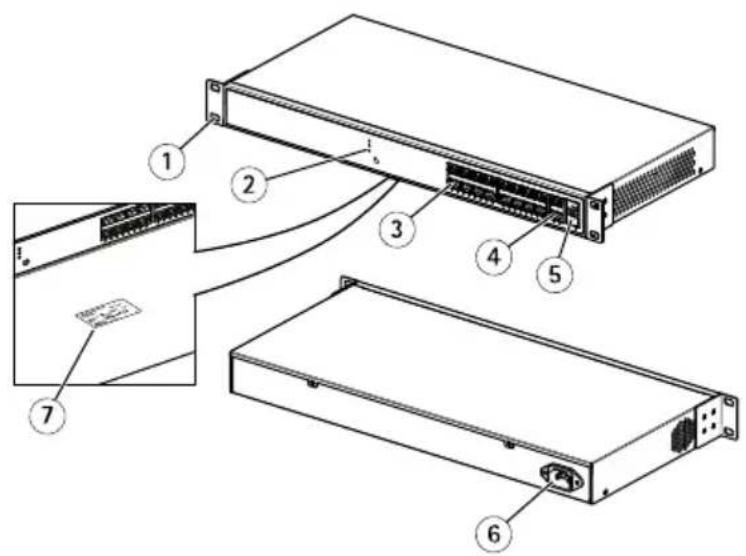

SwitchdireteAXIST8524PoE+

2 LED(latofrontale)
3 PorteRJ45(PoE)x24
4 PorteRJ45(nonPoE)x2
5 SlotSFPx2
6 Connettoredialimentazione
7 Etichettadispositivi

Comeinstallareildispositivo

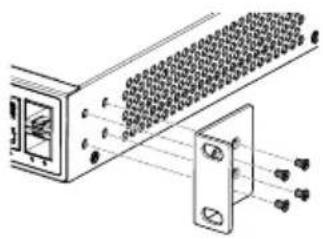

Montareildispositivoinunrack-AXIST8508

NellasezioneriportatadiseguitovienedescrittocomemontareAXIST8508inunrack.

AVXXISO

Loswitchnonèdotatodiunaventolaperilraffreddamento, noncoprireloswitchné ostruireilflussodiaria.

Nota

LestaffedimontaggioutilizzateperilmontaggiodelrackdiAXIST8508sonovendute separatamente.

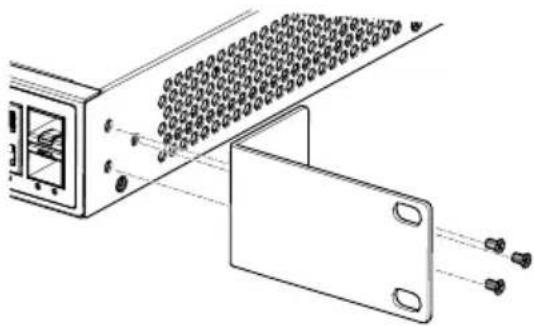

NellasezioneriportatadiseguitovienedescrittocomemontareAXIST8524inunrack.

LeavvertenzeriportatediseguitosonovalideperAXIST8508

Loswitchnonèdotatodiunaventolaperilraffreddamento, noncoprireloswitchné ostruireilflussodiaria.

1. Verificarechelastazionedilavorosiasolidaemessaaterracorrettamente.
   2.Fissareiquattropiediniadesiviingommaallaparteinferioredeldispositivo,unoin ogniangolo.

Montareildispositivoaunaparete-AXIST8508

NellasezioneriportatadiseguitovienedescrittocomemontareAXIST8508suunaparete.

AVXISO

Loswitchnonèdotatodiunaventolaperilraffreddamento, noncoprireloswitchné ostruireilflussodiaria.

1. Usarelamascheradiforaturaecontrassegnareiforiperilmontaggio.
2. Realizzare iforidimontaggio
3. Applicareloswitchallapareteutilizzandovitiappropriatealmaterialeedile.

Proceduradiinstallazione

1. Collegare un cavodire test standard a un adelle porte RJ45 (non PoE) sul dispositivo.
2. Collegarel'altraestremitàdelcavoauncomputer.
3. Collegare il cavodell' alimentazione al dispositivo.
4. Collegare l'altraestremità del cavodialimentazione a un apresa CA standard. II LED di sistemi accendee confer macheildis positivo è accesocorrettamente.
5. Utilizzare AXISIPUtilityoAXISCameraManagementpertrovareildispositivosullarete.
   6.Utilizzareilnomeutenteelapassworddainserireneldispositivosull'etichetta.
   7.Seguireleistruzionivisualizzatesulloschermo.

Importante

Peralimentareildispositivoutilizzaresoloilcavodialimentazionefornito.

Nota

Ascopodisicurezza, siconsigliadicambiarelapasswordpredefinita.

InstallareimoduliSFP

ÈpossibileinstallareorimuovereunmoduloSFPmini-GBICdaunoslotSFPsenzadoverspegnereil dispositivo.GlislotSFPsonocondivisiconleporteRJ45(nonPoE).

Importante

Seèinstallatounmini-GBIC,IaportaRJ45associata(nonPoE)èdisattivataenonpuò essereutilizzata.VerificarecheilcavodiretenonsiacollegatoallaportaRJ45(nonPoE) quandosiinstallaosieliminaunminiGBIC.

1. InserireilmodulonelloslotSFP.
2. Premeresaldamenteperassicurarecheilmodulosiblocchinelconnettore.

Avvisosull'alimentazione

Ildispositivodeveesserealimentatoaltrimentinonfunziona.Perevitarelaperditadeidatidi reteoperiodidiinattivitàdellarete,siconsiglia l'utilizzodiunalimentatoreUPS(Uninterrupted PowerSupply).

L'installazionediundispositivodisoppressionedellesovratensionipuòaiutareaproteggere ildispositivodapossibilidanneggiamentidacorrenteosovratensionenonregolamentataal dispositivooalcavodialimentazione.

ComeutilizzareilpulsanteModalità/Reimposta

PremendopulsanteModalità/Reimpostapeurdeterminatperiodottempoglutentpossono eseguireleseguentiattività.

• CambiarelamodalitàdellostatoportaCollegamento/Attivazione/VelocitàePoE.
• Reimpostareildispositivosulleimpostazionidiconfigurazioniprecedentisalvate.
• Ripristinareildispositivoalleimpostazionidifabbricapredefiniteoriginali.

Attivitàdaeseguire	Periododitempo dipressione delpulsante Modalità/Reimposta	LEDFunzionamentoLED	distatodellaporta
Cambiarelamodalità dellostatoportatra Collegamento/Atti-vazione/Velocitàe PoE.	0-2secondi	Verde(acceso)	LostatodelLED cambiainbasealla modalitàselezionata.
Ripristinail dispositivo	2-7secondi	Verde(lampeggiante)	LelucisonoSPENTE pertuttiiLED
Ripristinarele impostazionidi fabbricaoriginali.	7-12secondi	Verde(lampeggiante)	LelucisonoACCESE pertuttiiLED

Specifiche

Perlaversionepiùaggiornatadellaschedatecnicadeldispositivo,visitareilsitoaxis.com> dispositivo>Supportoedocumentazione.

IndicatoriLED

LEDdisistema

LED	Colore	Indicazione
Sistema	Verde(acceso)	LoswitchèACCESO.
	N/A	Loswitchnonriceve alimentazione.
	Rosso(acceso)	Unostatononnormale, adesempiochesupera l'intervalloditemperatura difunzionamento,èstato rilevatonelloswitch.

LEDmodalità

LED	Colore	Indicazione
Collegamento/Attivazione/Velocità	Verde(acceso)	ILEDdistatodellaporta RJ45/SFPvisualizzanolostato delcollegamentoel'attività di retediogniporta,convelocità dicollegamentodi1000Mbps.
	Giallo(acceso)	ILEDdistatodellaporta RJ45/SFPvisualizzanolostato delcollegamentoel'attività di retediogniporta,convelocità dicollegamentodi10/100 Mbps.
PoE	Verde(acceso)	ILEDdistatodellaporta RJ45visualizzanolostato dialimentazionePoEdiogni porta.

PremendopulsanteModalità/ReimpostamenodSecondpemodificardenodalitàLED (Collegamento/Attivazione/VelocitàoPoE), gliutentipossonocontrollarelostatodellaporta leggendoicomportamentiLEDnelletabellediseguitoriportate.

LEDmodalitàCollegamento/Attivazione/Velocità

LED	Colore	Indicazione
PorteRJ45	Verde(acceso)	Laportaèattivataesiè stabilitouncollegamento aldispositivoconnesso,ela velocitàdiconmessioneè 1000 Mbps.
	Verde(lampeggiante)	Laportasta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè 1000Mbps.
	Giallo(acceso)	Laportaèattivataesiè stabilitouncollegamento aldispositivoconnesso,e lavelocitàdiconmessioneè 10/100Mbps.
	Giallo(lampeggiante)	Laportasta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè 10/100Mbps.
	N/A	Laportanonhauncavo direteconnessoononha stabilitouncollegamento aldispositivoconnesso. Altrimenti,laportapotrebbe esserestatadisattivata attraversol'interfacciautente deldispositivo.
PorteSFP	Verde(acceso)	Laportaèattivataesiè stabilitouncollegamento aldispositivoconnesso,ela velocitàdiconmessioneè1000 Mbps.
	Verde(lampeggiante)	Laportasta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè1000Mbps.
	Giallo(acceso)	Laportaèattivataesiè stabilitouncollegamento aldispositivoconnesso,ela velocitàdiconmessioneè100 Mbps.
	Giallo(lampeggiante)	Laportasta trasmettendo/ricevendo pacchettielavelocitàdi connessioneè100Mbps.
	N/A	Laportanonhauncavo direteconnessoononha stabilitouncollegamento aldispositivoconnesso. Altrimenti,laportapotrebbe esserestatadisattivata attraversol'interfacciautente deldispositivo.

LEDmodalitàPoE

LED	Colore	Indicazione
PorteRJ45	Verde(acceso)	Laportaèabilitataefornisce alimentazionealdispositivo connesso.
	Giallo(acceso)	Unostatononnormale,ad esempiodisovraccarico,è statorilevatoneldispositivo.
	N/A	Laportanonhauncavodirete connessoononècollegataal dispositivoPDPoE.Altrimenti, laportapotrebbeessere statadisattivataattraversol'interfacciautentedel dispositivo.
