Q1602 - Telecamera di sorveglianza AXIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza di rete
Marca	AXIS
Modello	Q1602
Risoluzione massima	1280 x 720 (HD) o 1920 x 1080 (Full HD) a seconda della variante
Dimensioni	Circa 160 x 70 x 70 mm
Peso	Circa 500 g
Alimentazione	PoE (Power over Ethernet) o adattatore di rete 12 V
Consumo elettrico	Circa 5 W
Angolo di visione	Orizzontale 90°, verticale 50°
Visione notturna	Sì, fino a 10 metri con LED IR
Rilevamento di movimento	Integrato, con notifiche
Compressione video	H.264, MJPEG
Audio	Ingresso/uscita audio possibile (opzionale)
Connettività	Ethernet 10/100 Mbps, Wi-Fi non disponibile
Protocolli di rete	TCP/IP, DHCP, HTTP, HTTPS, ecc.
Archiviazione	Scheda SD o NAS tramite rete
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto
Sicurezza	Aggiornamento firmware consigliato, password amministratore
Ricambi e riparabilità	Riparazione da centro assistenza autorizzato, nessun pezzo disponibile al dettaglio
Informazioni generali	Garanzia 2 anni, uso interno/esterno a seconda della versione
Temperatura di funzionamento	-20°C a 50°C

Domande frequenti - Q1602 AXIS

Come ripristinare la telecamera AXIS Q1602 alle impostazioni di fabbrica?

Tenere premuto il pulsante di reset situato sul lato della telecamera per 10 secondi finché il LED non lampeggia. La telecamera si riavvierà con le impostazioni predefinite.

Come collegare la telecamera alla mia rete Wi-Fi?

La telecamera AXIS Q1602 non dispone di Wi-Fi integrato. È necessario utilizzare un cavo Ethernet per collegarla al router.

Qual è la risoluzione massima della telecamera?

La risoluzione massima è 1280x720 pixel (HD) per il modello standard. Consultare la scheda tecnica per la versione esatta.

Come configurare il rilevamento di movimento?

Accedere all'interfaccia web della telecamera, andare alla scheda 'Rilevamento di movimento', definire un'area e regolare la sensibilità. È anche possibile configurare notifiche via e-mail.

Posso utilizzare una scheda SD per la registrazione locale?

Sì, la telecamera accetta schede SD fino a 64 GB (formato FAT32). Inserire la scheda nell'apposito slot e configurare la registrazione nelle impostazioni.

Come accedere alla telecamera da remoto?

È necessario configurare il port forwarding sul router (porta 80 o 443) e utilizzare l'indirizzo IP pubblico. Si consiglia di utilizzare il servizio cloud AXIS o una VPN per maggiore sicurezza.

Cosa fare se la telecamera non risponde?

Scollegare l'alimentazione per 30 secondi e ricollegarla. Se il problema persiste, effettuare un reset hardware o contattare il supporto AXIS.

Come aggiornare il firmware?

Scaricare l'ultimo firmware dal sito AXIS, accedere all'interfaccia web della telecamera, andare su 'Manutenzione' > 'Aggiornamento firmware' e selezionare il file scaricato. Non spegnere l'alimentazione durante l'aggiornamento.

La telecamera è impermeabile?

Il modello standard non è impermeabile. Utilizzare una custodia di protezione IP66 per installazione all'esterno.

Come configurare la registrazione su NAS?

Assicurarsi che il NAS sia sulla stessa rete. Nell'interfaccia della telecamera, andare su 'Archiviazione' > 'Condivisione di rete' e aggiungere il percorso della directory NAS con le credenziali appropriate.

MANUALE UTENTE Q1602 AXIS

Leggere per intero e con attenzione questa Guida all'installazione prima di installare il prodotto. Conservare la Guida all'installazione per ulteriori riferimenti.

ATTENZIONE!

• Quando si trasporta un prodotto Axis, utilizzare l'imballo originale o un imballo equivalente per evitare danni al prodotto.
• Conservare il prodotto Axis in un ambiente asciutto e ventilato.
• Evitare di esporre il prodotto Axis a vibrazioni, urti o pressioni eccessive e non installare la telecamera su staffe instabili, superfici o pareti instabili o vibranti, poiché in tal modo si potrebbe danneggiare il prodotto.
• Per l'installazione del prodotto Axis, utilizzare solo attrezzi manuali, l'utilizzo di utensili elettrici o l'applicazione di una forza eccessiva potrebbero danneggiare il prodotto.
• Non utilizzare sostanze chimiche, agenti caustici o detergenti aerosol. Utilizzare un panno umido per la pulizia.
• Usare solo accessori compatibili con le specifiche tecniche del prodotto. Questi possono essere forniti da Axis o da terze parti.
• Utilizzare solo parti di ricambio fornite o consigliate da Axis.
• Non tentare di riparare da soli il prodotto, ma contattare Axis o il rivenditore Axis per qualsiasi argomento relativo all'assistenza tecnica.

IMPORTANTE!

• Questo prodotto Axis deve essere utilizzato in conformità alle leggi e alle regolamentazioni locali.
• Per utilizzare questo prodotto Axis all'esterno, è necessario installarlo in un alloggiamento per esterni approvato.

Sostituzione della batteria

Questo prodotto Axis utilizza una batteria al litio CR2032 da 3,0V come sorgente di alimentazione per l'orologio in tempo reale (RTC) interno. In condizioni normali, la batteria dura almeno 5 anni. Una scarsa potenza della batteria influisce sul funzionamento dell'RTC, causandone la reimpostazione a ogni accensione. Quando la batteria necessita di sostituzione, appare un messaggio di log. La batteria non deve essere sostituita se non è necessario!

Se è necessario sostituire la batteria, visitare la pagina web www.axis.com/techsup per assistenza.

• La sostituzione non corretta della batteria comporta il pericolo di esplosioni.
• Sostituire solo con una batteria uguale o equivalente, come consigliato dal produttore.
• Smaltire le batterie usate secondo le istruzioni del produttore.

Guida all'installazione di

AXIS Q1602/Q1604

Questa guida contiene istruzioni per installare una AXIS Q1602/Q1604 Telecamera di rete sulla rete. Per tutti gli altri aspetti d'uso del prodotto, consultare il Manuale d'uso, disponibile sul CD incluso in questo imballaggio oppure su www.axis.com

Passi d'installazione

Segui questi passi per installare la telecamera di rete sul network locale (LAN):

1. Verificare che il contenuto del pacco corrisponda all'elenco seguente.
2. Installare l'hardware. Vedi pagina 65.
3. Assegnare un indirizzo IP. Vedi pagina 66.
4. Stabilire la password. Vedi pagina 70.
5. Regolare zoom e messa a fuoco. Vedi pagina 73.
   vigenti.

Attenzione!

Usare questo prodotto attenendosi alle norme locali

1 Contenuti dell'imballaggio

Articolo Modelli/varianti/note
Telecamera di rete AXIS Q1602, AXIS Q1604
Connettore di alimentazione	Connettore di alimentazione a 2 pin
Connettore del blocco terminali	Blocco connettore a 4-pin per collegare dispositivi esterni al terminale I/O connettore
Cavalletto
CD CD di prodotto video AXIS	Network, compresa documentazione prodotto, strumenti d'installazione e altro software
Stampati AXIS Q1602/Q1604	Guida all'installazione (questo documento) Certificato di garanzia Axis Etichetta del numero di serie Chiave di autenticazione AVHS
Optional Vai su www.axis.com	per informazioni su accessori di alimentazione e alloggiamenti per esterni

② Informazioni generali hardware

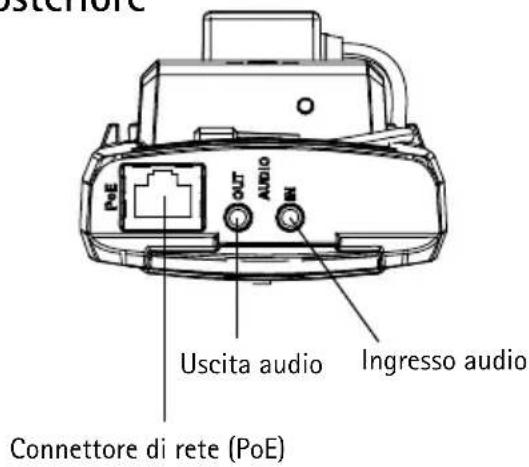

Vista posteriore

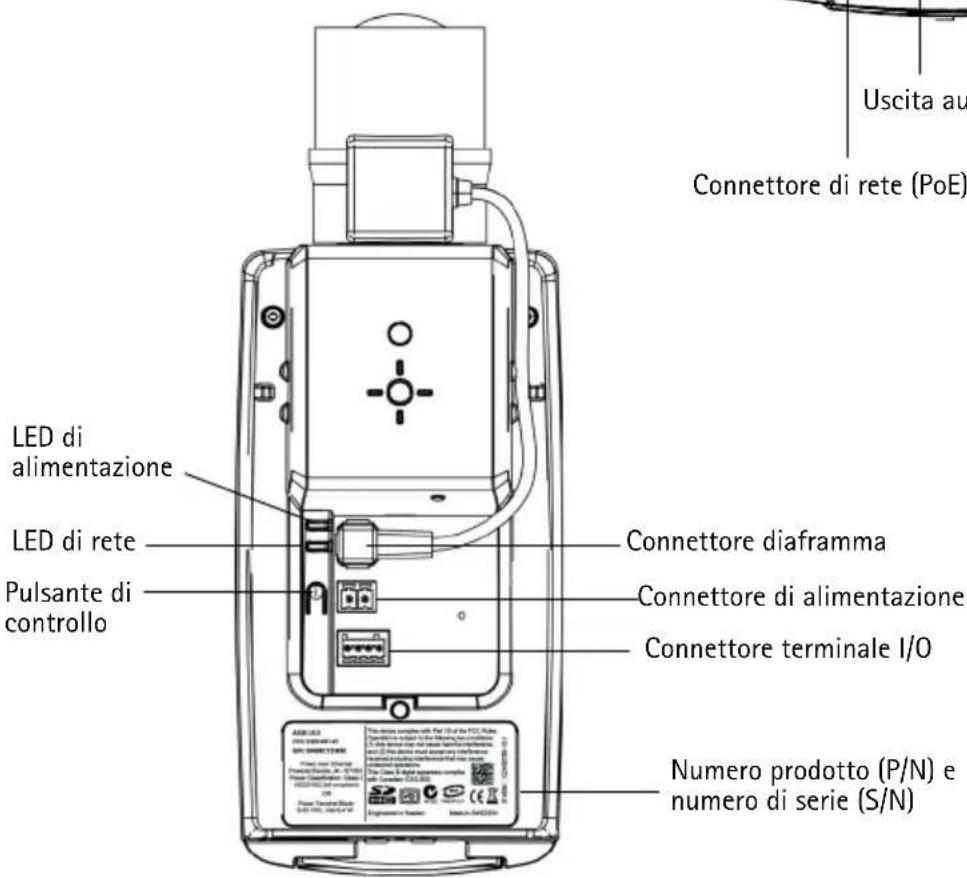

Vista dall'alto

Dimensioni

Modello A x L x	P Peso
AXIS Q1602 46 x	78 x 192 mm (1.8" x 3.1" x 7.6") 630 g (1.29 lb)
AXIS Q1604 46 x	78 x 192 mm (1.8" x 3.1" x 7.6") 630 g (1.29 lb)

③ Installare l'hardware

ATTENZIONE! - AXIS Q1602/Q1604 è progettata per uso interno ed esterno. Per utilizzare la telecamera all'esterno, deve essere installata in un alloggiamento approvato. Vedi www.axis.com per ulteriori informazioni su alloggiamenti da esterni.

Collegare i cavi

1. Se si desidera, collegare dispositivi esterni di ingresso/uscita, come ad esempio i dispositivi di allarme. Vedi pagina 79 per informazioni sui terminali di collegamento PIN.
2. Se si desidera, collegare un altoparlante attivo e/o un microfono esterno.
3. Collegare la telecamera alla rete tramite un cavo di rete schermato.

4. Collegare l'alimentatore applicando uno dei seguenti metodi:

5. PoE (alimentazione via ethernet). PoE è rilevato automaticamente quando si collega il cavo di rete.

6. Collegare un alimentatore esterno al blocco del connettore di alimentazione; vedi Connettori, a pagina 78 per informazioni sul cablaggio.

7. Controllare che il LED indichi le corrette condizioni. Vedi la tavola su pagina 80 per ulteriori dettagli. Nota che si può configurare il LED di stato ad essere spento durante l'uso normale.

Pulsante ritardo avviamento a freddo.

Attiva questo pulsante per AXIS Q1602/Q1604.

L'alloggiamento usato in questo prodotto Axis utilizza la technologia Arctic Temperature Control che si attiva impostando il pulsante ritardo accensione a freddo su I (ON). Quando è abilitata, questa funzione controlla il riavvio della telecamera dopo una mancanza di corrente, quando le temperature sono inferiori a 0 °C; la telecamera viene prima riscaldata a circa 0 °C prima di essere inizializzata. Così facendo si prevengono danni ai componenti della telecamera che sono sensibili a temperature sottozero.

Assegnazione di un indirizzo IP

La maggior parte delle reti dispone di un server DHCP che assegna automaticamente gli indirizzi IP alle periferiche connesse. Se la rete non dispone di un server DHCP, per la telecamera di rete viene utilizzato l'indirizzo IP predefinito 192.168.0.90.

AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per assegnare un indirizzo IP in Windows. Queste applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito web all'indirizzo www.axis.com/techsup. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.

Metodo Consigliato per Sistema operativo
	AXIS IP UtilityVedere pagina 67	Videocamera singolaPiccole installazioni	Windows
	AXIS Camera ManagementVedere pagina 68	Più videocamereGrandi installazioniInstallazione in una diversa subnet	Windows 2000Windows XP ProWindows 2003 ServerWindows VistaWindows 7

Note:

• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall che bloccano l'operazione.
• Per altri metodi di assegnazione o rilevazione dell'indirizzo IP, per esempio in altri sistemi operativi, vedere a pagina 76.

AXIS IP Utility: telecamera singola/piccole installazioni

AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete.

L'applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico.

Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che la telecamera di rete sia collegata alla rete e alimentata correttamente.
2. Avviare AXIS IP Utility.
3. Appena viene visualizzata la telecamera di rete, selezionarla con un doppio clic per aprire la home page.
4. Vedere la pagina 70 per istruzioni su come assegnare la password.

Assegnazione manuale dell'indirizzo IP (facoltativa)

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.
2. Selezionare la telecamera di rete dall'elenco.
3. Fare clic sul pulsante IP Assign new IP address to selected device (Assegna nuovo indirizzo IP alla periferica selezionata) e immettere l'indirizzo IP.
4. Fare clic sul pulsante Assign (Assegna) e seguire le istruzioni visualizzate.
5. Fare clic sul pulsante Home Page (Pagina iniziale) per accedere alle pagine web della telecamera.
6. Vedere a pagina 70 le istruzioni per impostare la password.

AXIS Camera Management: più telecamere/grandi installazioni

È possibile utilizzare AXIS Camera Management per individuare automaticamen te la presenza di più periferiche Axis, visualizzare lo stato di connessione, gestire gli aggiornamenti del firmware e assegnare gli indirizzi IP.

Rilevamento automatico

1. Verificare che la telecamera sia collegata alla rete ed alimentata correttamente.
2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo).
3. Vedere a pagina 70 le istruzioni per impostare la password.

Assegnazione di un indirizzo IP ad un singolo dispositivo

1. Selezionare la telecamera di rete in AXIS Camera Management e fare clic sul pulsante Assign IP (Assegna IP)

2. Selezionare Assign the following IP address (Assegna il seguente indirizzo IP) e inserire l'indirizzo IP, la subnet mask e il router predefinito utilizzato dal dispositivo.

3. Fare clic su OK.

Assegnazione degli indirizzi IP a più telecamere

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare le telecamere da configurare (è possibile selezionare più modelli) e fare clic sul pulsante Assign IP (Assegna IP) pulsante

2. Selezionare Assign the following IP address range (Assegna il seguente intervallo di indirizzi IP) e immettere l'intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dalla periferica.

1. Fare clic su Update (Aggiorna). Gli indirizzi IP suggeriti sono elencati sotto a New IP Addresses (Nuovi indirizzi IP) e possono essere modificati selezionando una periferica e facendo clic sul pulsante Edit (Modifica).

2. Fare clic su OK.

⑤ Impostazione della password

Per ottenere l'accesso al prodotto, è necessario impostare la password dell'utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root Password' (Configura password root), che viene visualizzata quando si accede alla telecamera per la prima volta.

Per evitare l'interruzione della connessione di rete durante l'impostazione della password root, è possibile eseguire questa operazione tramite la connessione crittografata HTTPS, che richiede una certificato HTTPS.

Nota: HTTPS (Hypertext Transfer Protocol over SSL) è un protocollo utilizzato per crittografare il traffico tra i browser e i server web. Il certificato HTTPS controlla lo scambio crittografato di informazioni.

Per impostare la password tramite una connessione HTTP standard, inserirla direttamente nella prima finestra di dialogo mostrata di seguito.

Per impostare la password tramite una connessione HTTPS crittografata, attenersi alla seguente procedura.

1. Fare clic sul pulsante Create self-signed certificate (Crea certificato autofirmato).
2. Fornire le informazioni richieste e fare clic su OK. Il certificato viene creato e la password può essere ora impostata in modo sicuro. Da questo momento in poi tutto il traffico verso e dalla telecamera di rete viene cifrato.
3. Immettere una password e reimmetterla per confermarla. Fare clic su OK. La password è ora stata configurata.

1. Per eseguire l'accesso, inserire il nome utente "root" nella finestra di dialogo appena il programma lo richiede.

Nota: Non è possibile eliminare il nome utente predefinito dell'amministratore.

1. Immettere la password impostata in precedenza e fare clic su OK. Se si dimentica la password, sarà necessario ripristinare le impostazioni predefinite della telecamera. Vedere pagina 80.

1. AXIS Q1604: La modalità di acquisizione viene impostata quando si accede al prodotto per la prima volta. Selezionare la modalità di acquisizione desiderata a fare clic su OK. Selezionare la modalità di acquisizione con la frequenza (50 Hz o 60 Hz) usata presso la località di impiego del prodotto Axis e fare clic su OK. Quando si utilizzano 50 Hz, la velocità di fotogrammi massima è limitata a 25 fps.

Nota: La frequenza usata varia da paese a paese. In America in genere si utilizza una frequenza di 60 Hz; nella maggior parte degli altri paesi si utilizzano 50 Hz. Possono esistere variazioni locali; verificare sempre presso le autorità locali.

1. Se necessario, fare clic su Yes (Si) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. Per eseguire questa operazione, è necessario disporre di privilegi di amministratore.

Nota: Per installare AMC in Windows Vista, è necessario eseguire Internet Explorer come amministratore. Fare clic con il pulsante destro del mouse sull'icona di Internet Explorer e selezionare Run as administrator (Esegui come amministratore).

1. Viene visualizzata la pagina Live View (Immagini dal vivo); il collegamento Setup (Configurazione) consente di personalizzare la telecamera.

6 Regolazione dello zoom e della messa a fuoco

Per regolare lo zoom e la messa a fuoco, attenersi alla seguente procedura.

1. Aprire la home page del prodotto e selezionare Setup > Basic Setup > Focus (Configurazione > Configurazione di base > Messa a fuoco).
2. Nella scheda Basic (Base) selezionare Open iris (Apri diaframma). Se il pulsante è inattivo, significa che il diaframma è già aperto.
3. Se la messa a fuoco è già stata impostata, fare clic su Reset (Reimposta) per reimpostare la messa a fuoco.
4. Allentare le levette di regolazione dello zoom e della messa a fuoco sull'obiettivo ruotandole in senso antiorario. Spostare le levette per impostare lo zoom e la messa a fuoco, quindi controllare la qualità dell'immagine nella finestra corrispondente.

Nota: Se la telecamera è montata in una posizione che non consente di controllare l'immagine e di spostare contemporaneamente le levette, usare Focus Assistant. Vedere pagina 74.

1. Riavvitare la levetta di messa a fuoco.
2. Nella pagina Focus (Messa a fuoco) fare clic su Fine-tune focus automatically (Regolazione automatica precisa della messa a fuoco) e attendere che l'operazione di regolazione sia completata.
3. Fare clic su Enable iris (Abilita diaframma). Se il pulsante è inattivo, significa che il diaframma è già abilitato.
4. Se necessario, è possibile effettuare ulteriori regolazioni tramite la scheda Advanced (Avanzate). Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente.

Note:

- È consigliabile regolare il più accuratamente possibile la messa a fuoco tramite l'apposita levetta o Focus Assistant prima di avviare la regolazione automatica precisa. Generalmente i risultati migliori si ottengono utilizzando la levetta di regolazione della messa a fuoco.

- Il diaframma deve sempre essere aperto al massimo durante la regolazione della messa a fuoco, poiché questa condizione riduce al minimo la profondità di campo e offre le migliori condizioni per una corretta messa a fuoco.

Focus Assistant

Per regolare la messa a fuoco della telecamera tramite Focus Assistant, seguire le istruzioni riportate nei punti da 1 a 3 a pagina 73 prima di eseguire le operazioni descritte di seguito.

1. Installare o collocare la telecamera in un luogo da cui non possa essere spostata.
2. Allentare la levetta di regolazione dello zoom ruotandola in senso antiorario. Spostare la levetta per impostare il livello di zoom. Riavvitare la levetta dello zoom.
3. Impostare la telecamera nella posizione corrispondente alla massima distanza di messa a fuoco allentando la levetta di regolazione di messa a fuoco e ruotando l'obiettivo in senso orario fino in fondo.

4. Premere e rilasciare velocemente il pulsante di comando. Se il LED di stato inizia a lampeggiare in verde, significa che Focus Assistant è abilitato.
   Se il LED di stato lampeggia in rosso o giallo prima che si sia riusciti a regolare l'obiettivo, passare al punto 7 per uscire da Focus Assistant e ripetere le operazioni descritte nei punti da 3 a 7. Per ulteriori informazioni, vedere le note che seguono.

5. Ruotare delicatamente l'obiettivo in senso antiorario fino all'arresto.

6. Infine, ruotare l'obiettivo lentamente in senso orario fino a quando l'indicatore di stato lampeggia in verde o giallo (non in rosso).

7. Per uscire da Focus Assistant, premere nuovamente il pulsante di comando.

Nota: Focus Assistant si disattiva automaticamente dopo 15 minuti.

1. Serrare nuovamente la levetta di regolazione della messa a fuoco.

2. Aprire la pagina Live View (Immagini dal vivo) nel browser e controllare la qualità dell'immagine.

3. Effettuare le operazioni descritte nei punti da 6 a 8 a pagina 73.

Note:

• Verificare che la scena davanti alla telecamera non cambi durante la regolazione della messa a fuoco (punti 5 e 6). Se si sposta la telecamera o si colloca un dito o un altro oggetto davanti all'obiettivo, sarà necessario ripetere le operazioni descritte nei punti da 3 a 7.
• Se non è possibile evitare movimenti davanti alla telecamera, non utilizzare Focus Assistant.
• Se non si rilascia il pulsante di comando entro due secondi, viene abilitata la funzione AXIS Dynamic DNS Service (Servizio DNS dinamico) anziché Focus Assistant.
• È possibile utilizzare Focus Assistant anche se la posizione di installazione della telecamera non consente l'accesso al pulsante di comando. Seguire le istruzioni riportate in precedenza, ma installare la telecamera dopo le operazioni descritte nel punto 4 (premendo il pulsante di comando) e saltare quelle descritte nel punto 7.

Altri metodi di assegnazione dell'indirizzo IP

La seguente tabella descrive gli altri metodi disponibili per assegnare o individuare l'indirizzo IP. Per impostazione predefinita, tutti i metodi sono disponibili e possono essere disabilitati.

	Utilizzo nel sistema operativo	Note
Connessione al servizio AVHS	Tutte Per connettere	il decodificatore a un server AVHS, consultare la guida all'installazione fornita dal provider. Per informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com
UPnPTM	Windows Se abilitata	sul computer, la telecamera viene rilevata automaticamente e aggiunta a "Risorse di rete/Rete".
Bonjour	MAC OSX (versione 10.4 o successive)	Si applica ai browser con supporto Bonjour. Selezionare il segnalibro Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento per accedere alle pagine web della videocamera.
AXIS Dynamic DNS Service	Tutte Servizio gratuito	fornito da Axis che consente di installare la videocamera in modo facile e veloce. È necessaria una connessione a Internet senza proxy http. Per ulteriori informazioni, visitare il sito web all'indirizzo www.axiscam.net.
ARP/Ping	Tutte Vedere le sezioni	che seguono. È necessario eseguire il comando entro 2 minuti dal collegamento dell'alimentazione alla telecamera.
Server DHCP	Tutte Per visualizzare	le pagine di amministrazione del server DHCP di rete, vedere la documentazione specifica del server.

AXIS Video Hosting System (AVHS)

La telecamera può essere anche collegata ad un server AVHS per l'hosting video. Se ci si è abbonati a un servizio AVHS, seguire le istruzioni della guida all'installazione fornita dal provider. Per ulteriori informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com/hosting

Inzieme al prodotto viene fornita una chiave di autenticazione del proprietario della telecamera. La chiave è associata al numero di serie univoco della telecamera mostrato nella parte superiore dell'etichetta.

Nota: Conservare la chiave come riferimento per il futuro.

Assegnazione dell'indirizzo IP con ARP/Ping

1. Acquisire un indirizzo IP statico gratuito sullo stesso segmento di rete cui è connesso il computer in uso.
2. Individuare il numero di serie (S/N) indicato sull'etichetta della telecamera.
3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:

Sintassi per Windows

arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>

Esempio Windows

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Sintassi per UNIX/Linux/Mac

arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>

Esempio UNIX/Linux/Mac

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Verificare che il cavo di rete sia collegato alla telecamera, quindi avviare/riavviare la telecamera, scollegando e ricollegando l'alimentazione.

2. Chiudere la finestra MS-DOS appena viene visualizzato il messaggio ""Reply from 192.168.0.125:..." (Risposta da 192.168.0.125) o altro messaggio equivalente.

3. Nel browser immettere http:// nel campo dell'indirizzo e premere Invio sulla tastiera.

Note:

• Per aprire una finestra MS-DOS in Windows: dal menu Start selezionare Run... (Esegui) e digitare cmd. Fare clic su OK.
• Per usare il comando ARP in Windows Vista, fare clic con il pulsante destro del mouse sull'icona della finestra MS-DOS e selezionare Esegui come amministratore.
• Per utilizzare il comando ARP in Mac OS X, usare l'utility Terminal, in Applicazioni > Utilità.

Connettori

Connettore di rete - Connettore Ethernet RJ-45. Supporta Power over Ethernet. Si consiglia l'uso di cavi schermati.

ATTENZIONE!

A causa delle disposizioni locali e delle condizioni ambientali ed elettriche in cui il prodotto deve essere usato, può essere appropriato o necessario un cavo di rete schermato (STP). Rete I cavi usati in ambienti esterni o simili devono essere schermati (STP) e destinati al loro uso specifico.

Assicurarsi che lo switch di rete sia adeguatamente connesso a terra. Per i requisiti di legge vedere le norme di Compatibilità elettromagnetica (EMC).

Connettore di alimentazione - Morsettiera di alimentazione a 2 pin utilizzata per l'ingresso dell'alimentazione.

Funzione	Numero pin	Descrizione
GND 1 Terra
Alimentazione CC	2 Ingresso alimentazione,8-20 V CC		max 10 W

Ingresso audio – Ingresso da 3.5 mm per microfono in mono o segnale mono line-in (il canale sinistro è usato da un segnale in stereo).

Uscita audio – Uscita audio che può essere connessa a un sistema di indirizzo pubblico (PA), oppure a un altoparlante con amplificatore integrato. Per l'uscita audio è necessario usare un connettore stereo.

Slot per scheda di memoria SDHC - Le schede di memoria SD ad alta capacità standard possono essere usate per la registrazione locale unicamente a unità di memorizzazione rimovibili.

Per inserire la scheda SD, sollevare la copertura della scheda SD sul lato posteriore della telecamera di rete e inserire delicatamente la scheda nello slot.

Per rimuovere la scheda SD, sollevare la copertura e spingere delicatamente la scheda per sganciarla.

Morsettiera I/O - Usato per applicazioni specifiche, come Motion Detection, l'attivazione di eventi, la registrazione temporizzata e le notifiche di allarme. Oltre a fungere da connettore di alimentazione ausiliario e pin di messa a terra, può essere usato come interfaccia per:

- 1 uscita digitale – Per collegare dispositivi esterni come relé o LED. Le periferiche connesse possono essere attivate mediante API VAPIX® o i pulsanti di controllo nella pagina Live View (Immagini dal vivo)

oppure tramite Action Rule (Regola di azione). L'uscita verrà visualizzata come attiva (visualizzata in System Options > Ports & Devices) se è attivato il dispositivo di allarme.

- 1 ingresso digitale - Ingresso dell'allarme per collegare le unità che può passare dal circuito chiuso al circuito aperto, ad esempio: PIR, contatti per porte/finestre e rilevatori di effrazione dei vetri. La ricezione di un segnale provoca il cambiamento dello stato e l'attivazione dell'ingresso (condizioni visualizzate in System Options > Ports & Devices).

Funzione	Pin	Note	Specifiche
GND 1 Terra
Alimen-tazione a 3,3 V CC	2 II pin	può essere utilizzato per alimentare una periferica ausiliaria. Nota: questo pin può essere usato solo come uscita di alimentazione.		Carico massimo = 50 mA
Ingresso digitale	3 Collegare a terra (GND) per attivarlo oppure lasciarlo isolato (o scollegato) per disattivarlo.			Da 0 a +40 V CC
Uscita digitale	4 Conne ssione interna a terra quando attivo, isolato (scollegato) per quando inattivo. Se utilizzato con un carico induttivo, p. es. un relè esterno, è necessario collegare un diodo in parallelo al carico per proteggere la periferica da sovratensioni transitorie.			Carico massimo = 100 mA Tensione massima = + 40 V CC

Indicatori LED

Alimen-tazione	Colore Indicazione
Connettore	Verde	Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
	Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
	Spento Assenza di connessione.
LED Verde Luce verde fissa: condizioni di normale utilizzo.Nota: è possibile configurare il LED di stato in modo che rimanga spento in condizioni di normale utilizzo oppure in modo da ottenere una luce intermittente quando si effettua l'accesso alla telecamera. Per configurarlo, selezionare Setup > System Options > LED settings (Configurazione > Opzioni di sistema > Impostazioni LED). Per ulteriori informazioni, consultare la Guida in linea.

LED di stato durante l'uso di Focus Assistant

LED di stato	Colore Indicazione
	Verde Passaggio	4: Focus Assistant abilitato.Passaggio 6: obiettivo regolato in modo ottimale.
	Giallo Passaggio	4: telecamera spostata oppure movimento di un oggetto davanti all'obiettivo. Uscire e riavviare Focus Assistant.Passaggio 6: obiettivo regolato in modo non ottimale.
	Rosso Passaggio	4: telecamera spostata oppure movimento di un oggetto davanti all'obiettivo. Uscire e riavviare Focus Assistant.Passaggio 6: obiettivo regolato in modo improprio.

Ripristino delle impostazioni predefinite

Questa procedura ripristina le impostazioni predefinite per tutti i parametri, incluso l'indirizzo IP e la posizione di messa a fuoco:

1. Scollegare l'alimentazione dalla telecamera.
2. Tenere premuto il pulsante Control e ricollegare il cavo di alimentazione.
3. Tenere premuto il pulsante di comando fino a quando l'indicatore di stato non inizia a lampeggiare in giallo (l'operazione può richiedere fino a 15 secondi).

4. Rilasciare il pulsante di comando. Quando l'indicatore di stato diventa verde (l'operazione può richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni predefinite per la telecamera di rete.

5. Riassegnare l'indirizzo IP utilizzando uno dei metodi descritti in questo documento.

6. Regolare nuovamente la messa a fuoco della telecamera utilizzando uno dei metodi descritti in questo documento.

È possibile inoltre reimpostare i parametri alle impostazioni predefinite in fabbrica mediante l'interfaccia web. Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente.

Accesso alla telecamera da Internet

Dopo l'installazione, la telecamera di rete è accessibile dalla rete locale (LAN). Per accedere alla telecamera da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica.

• Porta HTTP (porta predefinita 80) per la visualizzazione e la configurazione
• Porta RTSP (porta predefinita 554) per la visualizzazione di flussi video in formato H.264

Per ulteriori istruzioni, consultare la documentazione del router. Per ulteriori informazioni su questo e altri argomenti, visitare il sito web per il supporto Axis all'indirizzo www.axis.com/techsup

Ulteriori informazioni

La Guida per l'utente è disponibile sul sito web di Axis all'indirizzo www.axis.com oppure sul CD del prodotto con tecnologia video di rete Axis, fornito con il prodotto.

Suggerimento

Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti per la telecamera di rete. Per conoscere la versione installata del software, selezionare Camera Settings > About (Impostazioni telecamera > Informazioni su) nella pagina web della telecamera.

Medidas preventivas
