用户手册 T8508 AXIS

有毒有害物质或元素
部件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr-(VI))	多溴联苯(PB-B)	多溴二苯醚(PB-DE)
电气实装部分	X	00000
0:表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T26572标准规定的限量要求以下。X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T26572标准规定的限量要求。

Contactinformation

AxisCommunicationsAB

Emdalavägen14

22369Lund

Sweden

Tel:[phone]

Fax:[phone]

axis.com

Support

表示如果不避免则会导致死亡或严重伤害的危险情况。

警告

表示如果不避免则可能导致死亡或严重伤害的危险情况。

⚠ 小心

表示如果不避免则可能导致轻微或中度伤害的危险情况。

注

表示如果不避免则可能导致财产损失的情况。

其他隣憶簿懸等级

重要

表示产品正常工作所必需的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全锐钥说明

注

• 使用安讯士产品时应遵守当地法律和法规。
• 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
• 请勿使用化学品、腐蚀剂或气雾剂。
• 使用蘸纯净水的干净布进行清洁。
• 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
• 仅使用安讯士提供或推荐的备件。
• 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。

SFP端口应使用UL列出的可选收发器产品，额定电压为3.3VDC，激光等级为1。

AXIST8508未配备冷却风扇且在运行期间要求气流恒速流动。

运输运输

注

- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

包装包瓷内容

AXIS T8508 P0B50网络交换机

• AXIST8508PoE+网络交换机
• 电源电缆
• 橡胶垫脚（4个）
• 印刷材料

- 安装指南（本文档）

-钻孔模板

AXIS T852\$ P0B52网络交换机

• AXIST8524PoE+网络交换机
• 电源电缆
• 橡胶垫脚（4个）
• 机架安装套件
• 印刷材料

- 安装指南（本文档）

品概述概述

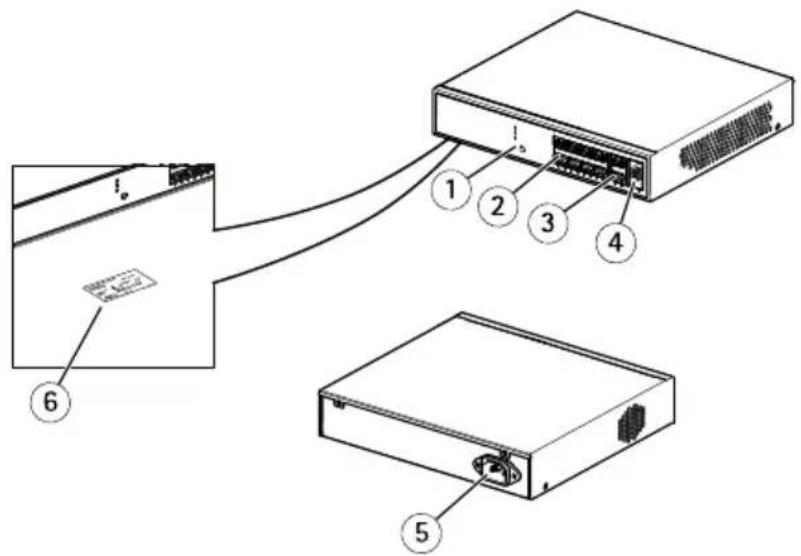

AXIS T8508 PDB50网络交换机

3 2 个 RJ45 端口 (非 PoE)

4 2 个 SFP 插槽

5 电源连接器

6 产品标签

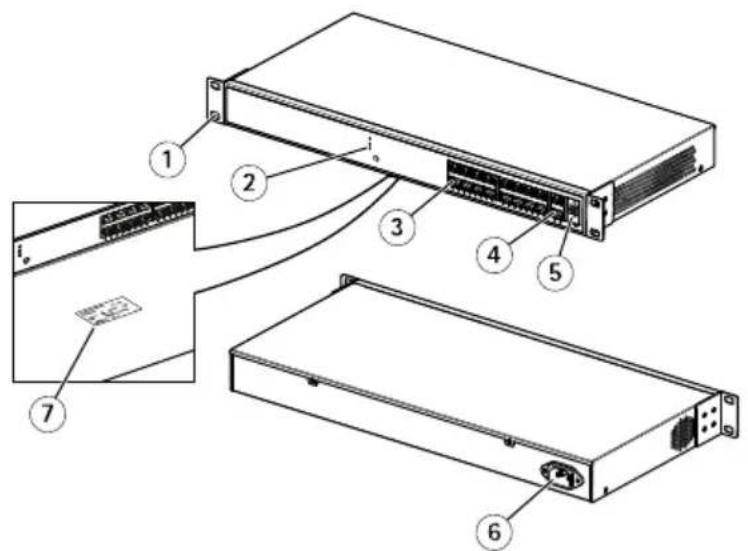

AXIS T852\$ P0B52网络圆换机换机

1 支 架
2 LED (前面板)
3 24 个 RJ45 端口 (PoE+)
4 2 个 RJ45 端口 (非 PoE)
5 2 个 SFP 插槽
6 电源连接器
7 产品标签

ZH

如何安装安瓿产品

将产棉安装在粮架桩架AXIST8508 T8508

以下部分将介绍如何将AXIST8508安装在机架上。

注

交换机未配备冷却风扇，请勿盖住交换机或阻碍气流。

备注

单独出售用于AXIST8508机架安装的安装支架。

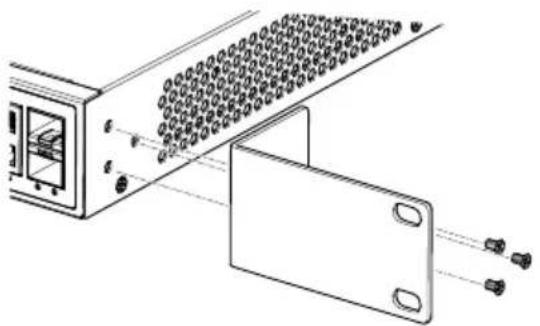

1. 将安装支架连接至底盘两侧。插入螺丝（3个）并使用一把螺丝刀将其拧紧以紧固支架。

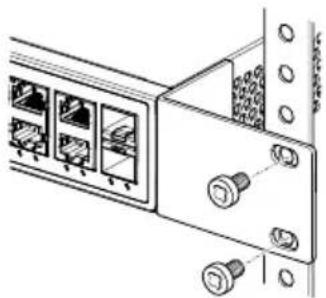

2. 将产品置于机架的承载架上。将其推入直至支架的椭圆形孔对齐机架杆的安装孔。

以下部分将介绍如何将AXIST8524安装在机架上。

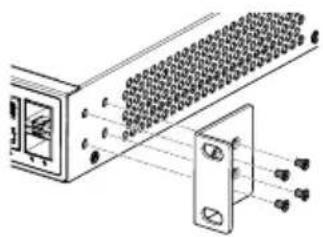

1. 将安装支架连接至底盘两侧。插入螺丝（4个）并使用一把螺丝刀将其拧紧以紧固支架。
2. 将产品置于机架的承载架上。将其推入直至支架的椭圆形孔对齐机架杆的安装孔。

交换机未配备冷却风扇，请勿盖住交换机或阻碍气流。

1. 请检验工作台是否坚固且确实置于地面上。
2. 将4个粘胶橡胶垫脚连接至产品底部，每个角有一个橡胶垫脚。

将产品安装在墙壁墙壁 AXIS T8508 T8508

以下部分将介绍如何将AXIST8508安装在墙壁上。

注

交换机未配备冷却风扇，请勿盖住交换机或阻碍气流。

1. 使用钻孔模板并标记安装孔。

2. 钻安装孔

3. 使用适用于墙体材质的螺丝将交换机连接至墙壁。

安装步骤

1. 将一根标准网络电缆连接至产品的其中一个RJ45端口（非PoE）上。
2. 将电缆的另一端连接至电脑。
3. 将电源线连接至产品。
4. 将电源线的另一端连接至标准交流电插座。系统LED灯亮起确认设备已成功通电。
5. 使用AXISIPUtility或AXISCameraManagement在网络上查找产品。
6. 使用产品标签上的用户名和密码进入产品。
7. 按屏幕说明操作。

重要

仅使用提供的电源线给产品通电。

备注

为安全起见，建议更改默认密码。

安装安装模块模块

可在不关闭产品电源的情况下，安装或拆除SFP插槽上的微型GBICSFP模块。RJ45端口（非PoE）共享SFP插槽。

重要

如果已安装微型GBIC，则相关RJ45端口（非PoE）被禁用且无法使用。当您安装或拆除微型GBIC时，请确保网络电缆未连接至RJ45端口（非PoE）。

1. 将模块插入SFP插槽。
2. 牢牢按下以确保模块插入连接器。

电源通源通知

该产品为需用电设备，这意味着产品在无供电情况下不工作。为了避免网络数据丢失或网络故障，请考虑使用UPS（不间断电源）。

安装一个浪涌抑制设备可能也有助于保护产品不被流经产品或电源线的未经调节的浪涌或电流损坏。

如何使偶属式置置按钮

通过按下模式配置一段时间，用户可执行以下操作。

• 在端口状态模式Link/Act/Speed和PoE之间进行切换。
• 将产品重置为已存储的之前的配置设置。
• 将产品恢复为出厂默认设置。

要执要抛操的操作	按下模式配置置的时的时长	LED LED	端口状态状态指示灯情况情况
在Link/Act/Speed和PoE之间切换端口状态模式	0-2秒	绿色(亮起)	LED状态根据所选模式变化。
重置产品	2-7秒	绿色(闪烁)	所有LED灯均熄灭
恢复为出厂默认设置	7-12秒	绿色(闪烁)	所有LED灯均亮起

规格规格

要查找最新版本的产品数据表，请转到axis.com>产品>支持和文档。

LED 指示指示灯

系统系统指示灯

LED LED	颜色颜色	指示指示
系统	绿色(亮起)	交换机开启。
	不适用	交换机未通电。
	红色(亮起)	交换机中检测到异常状态,如超过工作温度范围。

模式模式指示灯

LED LED	色彩色彩	指示指示
链路/行为/速度	绿色(亮起)RJ45/SFP端口	状态LED指示灯显示每个端口的链路状态和网络活动情况,连接速度为1000Mbps。
	琥珀色(亮起)RJ45/SFP端口	状态LED指示灯显示每个端口的链路状态和网络活动情况,连接速度为10/100Mbps。
PoE	绿色(亮起)RJ45端口状态	LED正显示每个端口的PoE供电状态。

通过在不到2秒内按下模模/重置盘盘以改变LED模式（链路/行为/速度模式或PoE模式），用户可在下表中读取LED行为，查看端口状态。

链路链路为速度模式模式 指园指示灯

LED LED	色彩色彩	指示指示
RJ45端口	绿色(亮起)	端口启用,与已连接设备建立链路,且连接速度为1000Mbps。
	绿色(闪烁)	端口正发送/接收数据包,且连接速度为1000Mbps。
	琥珀色(亮起)	端口启用,与已连接设备建立链路,且连接速度为10/100Mbps。
	琥珀色(闪烁)	端口正发送/接收数据包,且连接速度为10/100Mbps。
	不适用	端口未连接活动的网线,或未与已连接设备建立链路。或者,该端口可能通过产品用户界面被禁用。
SFP端口	绿色(亮起)	端口启用,与已连接设备建立链路,且连接速度为1000Mbps。
	绿色(闪烁)	端口正发送/接收数据包,且连接速度为1000Mbps。
	琥珀色(亮起)	端口启用,与已连接设备建立链路,且连接速度为100Mbps。
	琥珀色(闪烁)	端口正发送/接收数据包,且连接速度为100Mbps。
	不适用	端口未连接活动的网线,或未与已连接设备建立链路。或者,该端口可能通过产品用户界面被禁用。

PoE 模式模式指示灯

LED LED	颜色颜色	指示指示
RJ45端口	绿色(亮起)	端口启用,且正向已连接设备供电。
	琥珀色(亮起)产品中检测到异常状态,如过载状态。
	不适用	端口未连接活动的网线,或未连接至PoEPD设备。或者,该端口可能通过产品用户界面被禁用。
