Q7424-R Mk II - 服务器 AXIS - 免费用户手册

产品类型	视频服务器/编码器
品牌	安讯士
型号	Q7424-R Mk II
规格	1U 机架式
尺寸（长×宽×高）	440 × 250 × 44 毫米
重量	3.0 千克
电源	100-240 V AC, 50-60 Hz, 最大 30 W
功耗	20 W（典型）
视频输入	4 × BNC（CVBS），4 × HD-SDI
视频输出	1 × HDMI，1 × BNC（模拟）
最大分辨率	1920 × 1080 @ 30 fps
视频压缩	H.264，MJPEG
音频	RCA 线路输入/输出
网络	2 × 以太网 10/100/1000 Base-T
存储	SD/SDHC 插槽，NAS 录制
接口	RS-485，RS-232，报警 I/O 4 输入/2 输出
工作温度	0 °C 至 45 °C
工作湿度	20% 至 80% RH（无凝结）
认证	CE，FCC，UL，RoHS
维护	用柔软的干布清洁。请勿使用溶剂。
清洁	清洁前拔掉电源。避免潮湿。
安全	使用接地插座。请勿打开机箱。
备件	联系安讯士支持或授权经销商。
可维修性	可维修性指数未公布。由合格技术人员维修。
保修	2 年（因国家而异）

常见问题 - Q7424-R Mk II AXIS

如何将 Axis Q7424-R Mk II 服务器安装到机架中？

将提供的安装支架固定在设备两侧，然后将设备滑入机架并拧紧螺丝。确保通风良好。

连接模拟摄像机需要哪些线缆？

使用 BNC 同轴电缆用于视频，如果需要 PTZ 控制，可使用双绞线。服务器具有 BNC 和 HD-SDI 输入。

如何访问服务器的 Web 界面？

将服务器连接到网络，然后使用 AXIS IP Utility 软件或在浏览器中输入默认 IP 地址 (192.168.0.90)。

我可以直接在服务器上录制视频吗？

可以，通过 SD/SDHC 插槽或配置网络存储 (NAS)。本地录制限于 SD 卡。

如何重置管理员密码？

按住后面板上的重置按钮 10 秒钟。网络设置和密码将恢复为默认值。

支持的最大分辨率是多少？

服务器支持最高 1920 × 1080 像素，30 帧/秒的 HD-SDI 输入。

服务器是否与视频管理系统 (VMS) 兼容？

是的，兼容 AXIS Camera Station、Milestone、Genetec 以及大多数通过 ONVIF 协议的第三方 VMS。

如何连接麦克风或扬声器？

使用服务器背面的 RCA 音频输入和输出接口。音频电平应为线路电平。

如果电源指示灯不亮怎么办？

检查电源线和电源插座。如果问题仍然存在，请联系安讯士支持。

如何更新服务器固件？

从安讯士网站下载最新固件，然后在 Web 界面中，进入管理 > 固件更新，选择文件。

用户手册 Q7424-R Mk II AXIS

• AXISQ7424-RMkII视频编码器
• 安装套件

-4个表面防护垫

• 端子连接器（I/O:6针连接器、RS485/RS422：2个2针连接器、电源：3针连接器、音频：4针连接器）
• 用于防篡改SD盖螺丝的艾伦扳手（六角扳手）

- 印刷资料：

- 安装指南（本文档）

硬件概览

有关硬件组件规格的信息，请参见 技术 规格 在。第 111 页

1 LED 电源指示灯
2 LED 状态指示灯
3 LED 网络指示灯
4 安装孔
5 视频输入连接器
6 SD 内存卡盖
7 SD 内存卡插槽
8 I/O 接口
9 音频接口
10 SFP 接口
11 RS485/RS422 接口
12 控制按钮
13 电源接口
14 网络接口 (PoE)

如何安装装通产品

安装视频编码器

AXISQ7424-RMkII可简单放置于水平表面或安装固定。参见 硬件概览在。第 106

1. 取出防护垫，将其放置于视频编码器的下方，以防止视频编码器与其放置面被刮伤。
2. 将视频编码器紧贴水泥墙面放置，在四个安装孔处做好标记。
3. 钻四个安装孔。
4. 用合适的螺钉将编码器固定在墙壁上。

连接选缆线插D内\$B内存卡

1. 使用屏蔽网线或SFP模块将编码器与网络相连。如使用以太网供电，则请参见下文。
2. 可选择连接外部输入/输出设备，如报警设备。有关端子连接器针脚的信息，请参见接口在第。112页
3. 可选择连接有源扬声器和/或外部麦克风。
4. 将摄像机与视频输入连接。
5. 若设备使用直流或交流输入供电，则连接一个外部电源。请参阅下方注释。
6. 查看LED指示灯指示情况是否正确。更多详细信息，请参见 LED 指示灯在第 11页
7. 如需要，插入一个SD内存卡，并使用所提供的艾伦扳手来固定SD内存卡盖。

备注

该设备可使用直流电输入、交流电输入或以太网供电。

如采用直流或交流电源供电，则需将电源与设备背面的电源接口连接。

如采用以太网供电，则需连接一条PoE网线。

为了符合安全要求，请不要在室外环境中使用交流电源。

如果使用SFP，则需将100Mbps/1GbpsSFPSerDes模块插入SFP插槽。

无论通过SFP模块还是RJ45接口，该设备只能使用一个网络接口。SFP模块先于RJ45接口考虑。

访问访函产品

AXISIPUtility和AXISCameraManagement推荐用于查找网络上的安讯士产品，并在Windows中为它们分配IP地址®。两款应用都免费提供，并可在下列网址中下载：www.axis.com/techsup

该产品可配合多数操作系统和浏览器使用。我们推荐使用下列浏览器：

• InternetExplorer ® (搭配Windows) ®
• Safari ® (搭配OSX) ®
• Chrome TM 或 Firefox (搭配其他操作系统)。

有关使用该产品的更多信息，请参见用户手册，网址：www.axis.com

安装完毕后，您可以在局域网(LAN)中访问AXISQ7424-RMkII。要从互联网访问视频编码器，需将网络路由器配置为允许进入流量，通常这是在特定端口完成的。

• HTTP端口（默认端口80）用于观看和配置
• RTSP端口（默认端口554）用于观看H.264视频流

更多详细说明，请参见随路由器提供的文档。

重置動置方默欣駁设置

重要

重置为出厂默认设置应慎用。重置为出厂默认设置将把所有设置重置为出厂默认值，包括IP地址。

备注

安装和管理软件工具可通过以下网站中的支持页面获取：www.axis.com/techsup要将产品重置为出厂默认设置，请执行以下操作：

1. 断开产品电源。
2. 按住控制按钮不放，重新连接电源。请参见 硬件概览 在。第 106 页
3. 按住控制按钮15-30秒的时间，直至LED状态指示灯闪烁淡黄色。
4. 松开控制按钮。当LED状态指示灯变为绿色时，结束此过程。该产品已重置为出厂时的默认设置。如果网络上没有可用的DHCP服务器，则默认的IP地址为192.168.0.90。
5. 借助安装和管理软件工具，分配IP地址，设置密码及访问视频流。

也可通过Web界面将参数重置为出厂默认设置。访问设设置>系统选项维护并点击默认默认

更多藉總信息

• 有关本文档的最新版本，请访问 www.axis.com
• 如欲查阅用户手册，请访问 www.axis.com
• 检查是否有可供您产品使用的更新固件请访问 www.axis.com/support
• 有关有用的在线培训和网络研讨会的信息请访问 www.axis.com/academy

可选附选附件

如欲了解该产品的所有可用附件，请访问 www.axis.com

技术规格规格

您可以访问 www.axis.com，获取技术规格的最新版本。

LED 指示灯

备注

• LED状态指示灯可被配置为在工作正常时不亮。进行配置请访问设 设置 > 系统选项 > 端口设备ED。如欲了解更多信息，请参见在线帮助。
• LED状态指示灯可被配置为在事件激活状态下闪烁。
• LED状态指示灯可被配置为识别装置时闪烁。访问设 设置 > 置统选项维护

LED状态指示灯	指示指示
绿色	绿灯常亮表示工作正常。
淡黄色在启动、重置为出厂	默认设置过程中或在还原设置过程中保持常亮。
红色	固件升级失败。

备注

当网络流量活跃时，可禁用LED网络指示灯，以免其闪烁。进行配置请访问设置 > 系统选项端口端设备ED。如欲了解更多信息，请参见在线帮助。

LED 网络网络指示灯	指示指示
绿色	常亮表示连接到1Gbit/s网络。闪烁表示网络活动。
淡黄色	常亮表示连接到10/100Mbit/s网络。闪烁表示网络活动。
不亮	无网络连接。

备注

LED电源指示灯可被配置为在工作正常时不亮。进行配置请访问设设置 > 系统系统选项 > 端口端设备ED。如欲了解更多信息，请参见在线帮助。

LED 电源指源指示灯	指示指示
绿色	工作正常。
淡黄色固件升级过程中呈绿色/淡黄色闪烁。

SD 卡插槽插槽

注

• SD卡损坏的风险。插入或移除SD卡时，切勿使用尖锐工具、金属物体或用力过度。使用手指插入和移除卡。
• 数据丢失和录制内容损坏风险。产品运行时，请勿移除SD卡。在移除之前，断开电源或从安讯士产品网页中卸载SD卡。

有关SD卡建议的更多信息，请访问 www.axis.com

按钮按钮

控制按钮

有关控制按钮的位置信息，请参见 硬件 概览 在。第 106 页

控制按钮用于：

• 将产品重置为出厂默认设置。参见 第 109。页
• 连接至安讯士视频托管系统服务或安讯士互联网动态DNS服务。有关这些服务的更多信息，请参见用户手册。

接口接口

网络编接口

RJ45以太网接口，支持以太网供电(PoE)。

无论是SFP模块还是RJ45接口，该设备只能使用一个网络接口。SFP模块优先于RJ45接口考虑。

注

产品应当使用屏蔽网线(STP)进行连接。将产品连接至网络的所有线缆必须使用专用线缆。确保网络设备按照制造商的说明进行安装。有关监管要求的信息，请参见 Electromagnetic Compatibility

BNC 接口接口

每个视频输入使用同轴/BNC接口端接。

连接75ohm同轴视频线；建议最大长度为250米（800英尺）。

备注

可通过产品网页视频和播放音像设置视频终端/禁用75Ohm视频终端。出厂默认启用视频终端。如果产品与其他设备并联，为获得最佳视频质量，建议仅为视频信号链最末位的设备启用视频终端。

I/O 接/口接口

与外部设备联合使用，例如：用于面向防篡改告警、移动探测、事件触发及报警通知的应用。除了0V直流参考点和电源（直流输出），I/O接口还提供以下接口：

• 数数输出用于连接外部设备，如继电器和LED灯。已连接设备可通过VAPIX®应用编程接口（API）、LiveView（实时视图）页面上的输出按钮或ActionRule（操作规则）激活。当警报设备被激活后，该输出接口将显示为激活（显示在系统选项端口端设备）。
• 数数输入输面向连接设备的报警输入，可在开放和闭合线路间切换，例如：PIR、门/窗触点以及玻璃破碎探测器等。当接收到信号时，状态发生变化，而且输入接口变成激活状态（显示在系统选项端口和设备。

6针可配置接线端子

功能功能	针脚针	注释	规格规格
0VDC(-)	1		0DC
DC输出	2	可用于为辅助设备供电。注:此针仅可用作电源输出。	12VDC最大负载=125mA
可配置(输入或输出)	3-6	数字输入-连接到针脚1以启用或断开连接(未连接)以停用。	0至最大30VDC
		数字输出-启用后连接至针脚1,停用后断开连接(未连接)。如果与继电器等电感负载一起使用,必须将二极管与负载并联,以防止电压瞬变。	0至最大30VDC,开漏,100mA

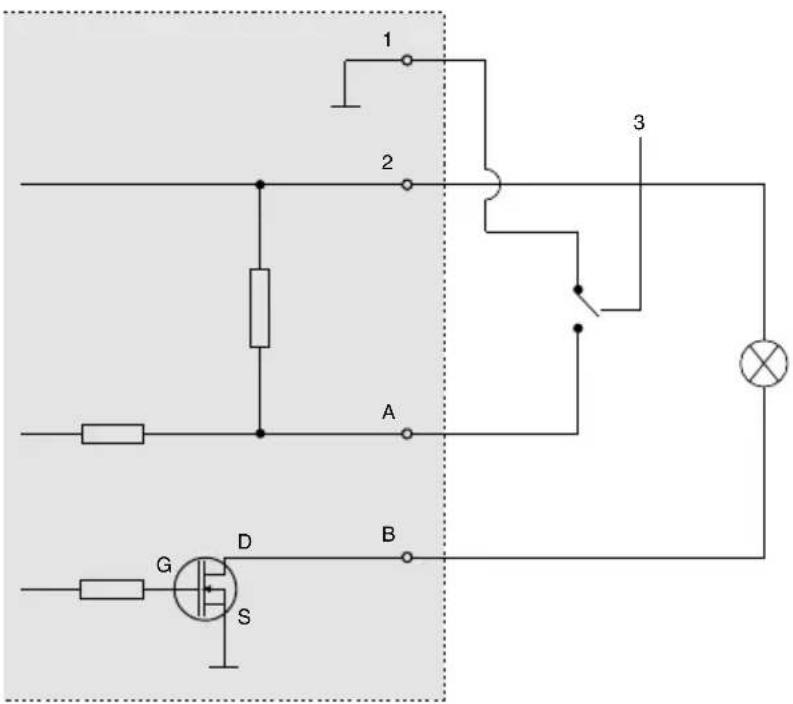

1 0 V DC (-)

2 DC 输出 12 V ， 最 大 125 mA

3 示例：按键

A I/O 配置为输入

B I/O 配置为输出

音频接频接口

4针端子用于音频输入和输出。

对于音频输入，可将左声道用于立体声信号。

4针接线端子用于：

- 音频输入

- 音频输出

1 2 3 4

功能功能	针脚针	脚注释注释
麦克风/线路输入	1	麦克风或线路输入(单声道)。可使用B/麦克风偏压。
GND	2	接地
线路输出	3	线路级音频输出(单声道)。可连接到公共广播(PA)系统或带有内置放大器的有源扬声器。
GND	4	接地

RS485/RS422 接RS接57RS422

面向RS485/RS422串行接口的2个接线端子用于控制辅助设备，如PT设备。

用于RS485/RS422串行接口的2个双针接线端子。通过配置使串行端口支持：

• 双线RS485半双工
• 四线RS485全双工
• 双线RS422单工
• 四线RS422全双工点对点通信

功能功能	针脚针	脚注释注释
RS485/RS422RX/TXA	1	(RX)用于全双工RS485/RS422(RX/TX)用于半双工RS485
RS485/RS422RX/TXB	2
RS485/RS422TXA	3	(TX)用于全双工RS485/RS422
RS485/RS422TXB	4

电源接源接口

3针接线端子用于电源输入。使用符合安全超低压（SELV）规定，且额定输出功率≤100W或额定输出电流≤5A的有限电源（LPS）。

DC 电源输源输入

以太网供电(PoE)三级	最高功率12.95W
交流电源输入20-24VAC	最大功率14VA
直流电源输入8-28VDC	最高功率10W

安全信息信息

安装该产品前请仔细通读该安装指南。请保管好安装指南以供以后查阅。

危险等级

危险

表示有危险的情形，如果不能避免，将导致死亡或严重的个人伤害。

警告

表示有危险的情形，如果不能避免，将导致死亡或严重的个人伤害。

⚠️ 小心

表示有危险的情形，如果不能避免，将导致轻微或中度的个人伤害。

注

表示一种情形，如果不能避免，将导致对财产的损坏。

其它消息簿级等级

重要

表示对于产品正常运行必不可少的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全锐钥说明

注

• 使用该安讯士产品必须符合当地法律法规要求。
• 如要在室外或相似环境中使用该安讯士产品，必须将其安装在符合标准的室外防护罩中。
• 安讯士产品应存放在干燥通风的环境中。
• 应避免对安讯士产品造成冲撞或重压。
• 不得将本产品安装于不稳固的立杆、支架、表面或墙面上。
• 安装安讯士产品时，请使用适用工具。使用电动工具时过度用力可能对产品造成损坏。
• 请勿使用化学制剂、腐蚀性制剂或气雾性清洁剂。
• 使用浸有净水的干净抹布进行清洁。
• 所用附件必须符合该产品的技术规格要求。可由安讯士或第三方供应商提供。
• 必须使用安讯士提供或推荐的零件。
• 请勿试图自己修理该产品。维修事务请联系安讯士支持人员或您的安讯士经销商。
• 电源应该插入安装在产品附近的插座，并易于使用。
  使用额定输出电源≤100瓦或额定输出电流≤5安的有限电源LPS)。

运输运输

注

- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

电池电池

该安讯士产品使用一块3.0VBR2032锂电池为内部实时时钟(RTC)供电。正常情况下，该电池可至少使用5年。

电池电量不足将影响RTC运行，导致其在每次开机时重置。当电池需要更换时，产品的服务器报告中会显示日志消息。关于服务器报告的更多信息，请参考产品的设置页面或联系安讯士支持人员。

如非需要请勿更换电池！电池必须更换时，请联系安讯士支持人员寻求帮助，网址www.axis.com/techsup。

3.0V锂钮扣电池包含1,2-二甲氧基乙烷；乙二醇二甲醚(EGDME)，CAS号为110-71-4。

警告

• 电池更换不当将引发爆炸危险。
• 请务必使用相同或安讯士推荐的电池进行更换。
• 请按照当地法规或电池制造商的说明来处理废旧电池。

InstallationGuide

AXISQ7424-RMkIIVideoEncoderDate:September2016
