用户手册 S2008 AXIS

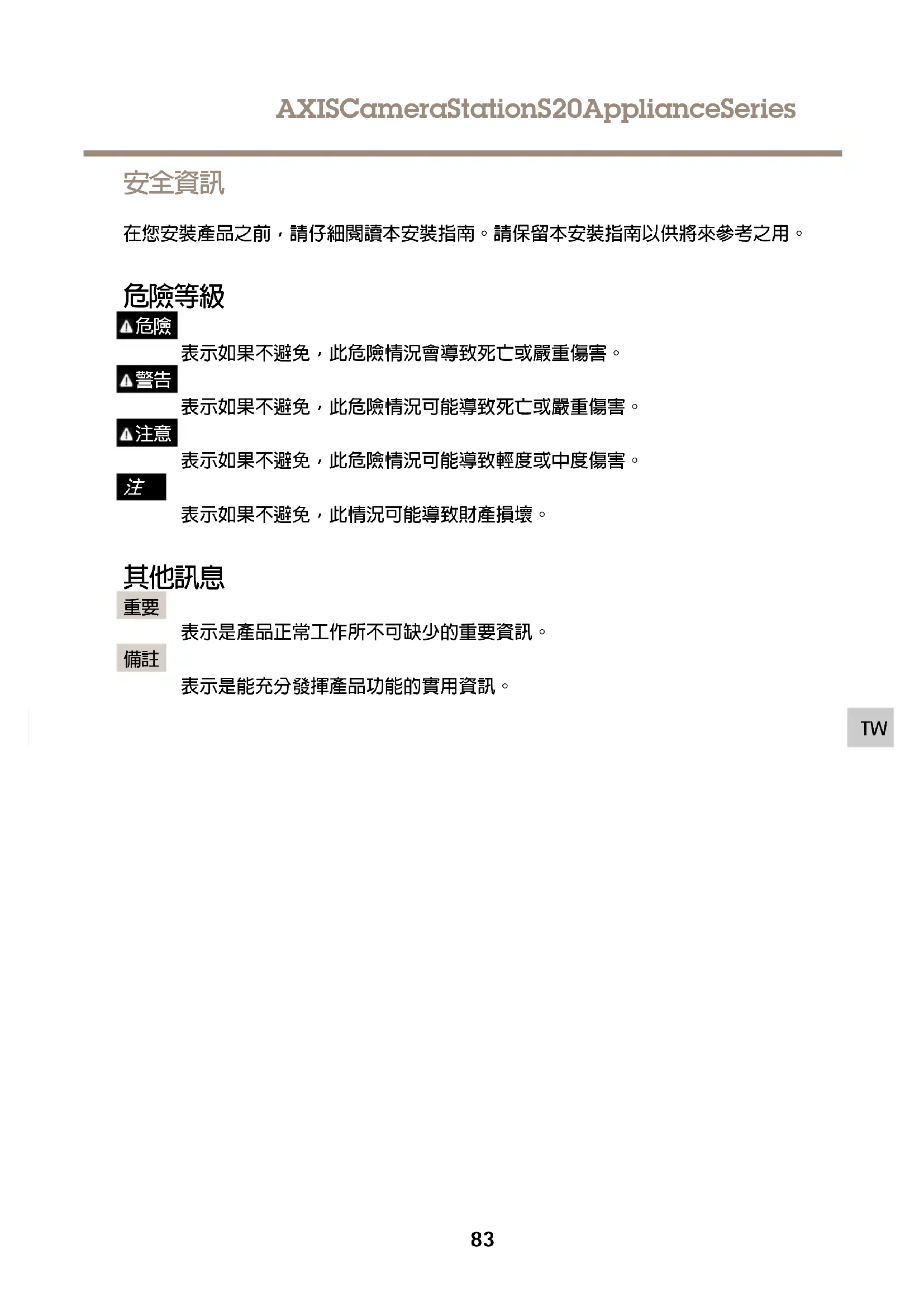

在您安裝產品之前，請仔細閱讀本安裝指南。請保留本安裝指南以供將來參考之用。

危險等級

危险

表示如果不避免，此危險情況會導致死亡或嚴重傷害。

警告

表示如果不避免，此危險情況可能導致死亡或嚴重傷害。

注意

表示如果不避免，此危險情況可能導致輕度或中度傷害。

注

表示如果不避免，此情況可能導致財產損壞。

其他訊息

重要

表示是產品正常工作所不可缺少的重要資訊。

備註

表示是能充分發揮產品功能的實用資訊。

TW

安全指示

警告

- Axis產品應該由受過訓練的專業人員安裝。

注意

- 金屬邊緣很鋒利，請小心。安裝時請戴上防割手套。

注

• Axis產品的使用應符合當地法規。
• 請將Axis產品存放在乾燥且通風良好的環境中。
• 避免讓Axis產品受到衝擊或重壓。
• 避免讓Axis產品受到震動。
• 安裝Axis產品時，僅可使用適合的工具。使用電動工具時，過度施力可能會造成產品損壞。
• 請勿使用化學品、鹼劑或噴霧清潔劑。
• 使用以純水沾濕的乾淨布料進行清潔。
• 所有配件必須符合產品的技術規格。可由Axis或第三方供應商提供。
• 只使用Axis提供或推薦的備用零件。
• 請勿嘗試自行修理產品。請向Axis技術支援人員或Axis經銷商洽詢維修事宜。

注

- 當運送Axis產品時，請使用原包裝或有相同保護效果的包裝，以防止產品損壞。

本產品使用一顆3.0VCR2032鋰電池做為其內建即時時鐘(RTC)的電源。在一般情況下，此電池可使用五年以上。

如非必要，此電池不需要更換。當必須更換電池時，請至 www.axis.com/techsup 向 Axis 技術支援人員尋求協助。

3.0V鈕扣鋰電池內含二甲基溶纖劑(1,2-dimethoxyethane)；乙二醇(ethyleneglycol)二甲醚(dimethylether)(EGDME)，CAS編號110-71-4。

警告

• 如果電池更換不當，會有爆炸的危險。
• 請只使用相同的電池或安迅士推薦的電池進行更換。
• 使用過的電池應依照當地法規或電池製造商的指示做妥善的回收處理。

安裝指南

本安裝指南提供安裝AXISS2008、AXISS2016和AXISS2024的指示。有關使用本產品的其他方面，請造訪 www.axis.com

安裝步驟

1. 確認包裝內容、工具及安裝時所需的其他材料皆已備妥。請參閱 第頁 85
   2.研究硬體概觀。請參閱 第頁。85
   3.連接纜線。請參閱 第頁。89
   4.設定軟體。請參閱 第頁。90
   5.網路設定。請參閱 第頁。90
   6.開始使用。請參閱 第頁。90

包裝內容

• AXISCameraStationS2008應用裝置或AXISCameraStationS2016應用裝置或AXISCameraStationS2024應用裝置
• 隨附纜線的外接電源供應器(AXISS2008)
• 電源線(AXISS2016/AXISS2024)
• 安装支架(AXISS2008)
• 機架式安裝支架(AXISS2016/AXISS2024)
• 安装指南(本文件)

硬體概觀

硬體概觀

若要取得硬體元件的規格，請參閱。

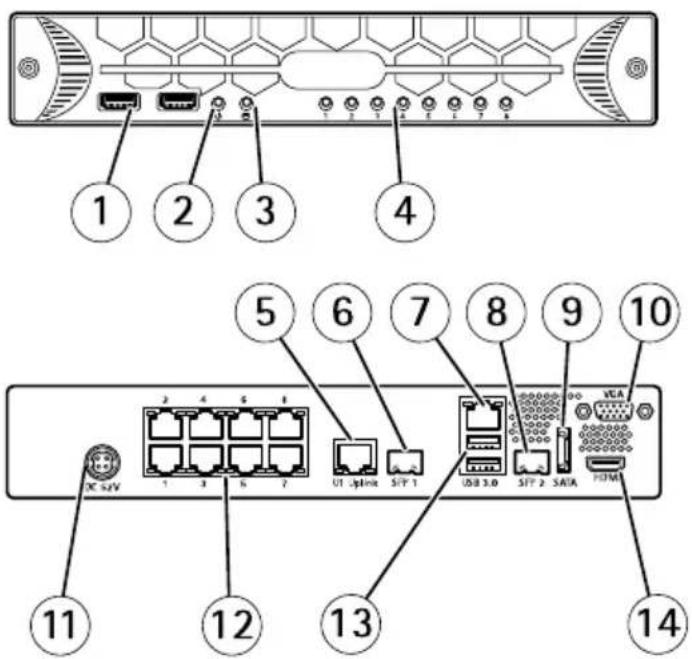

正面與背面面板AXISS2008

1 2 3 4 5 6 7 8 9 10 11 12 13 14 X 5xV 1 3 5 7 UT Option S/IT 1 USB 3.0 S/IT 2 SATA VEA HDMI

1 USB 2.0 接 頭 2 個
2 系統電源 LED
3 磁碟活動 LED
4 狀態 LED，PoE 連接埠 1—8
5 U1 交换器 Uplink，RJ45 接頭
6 SFP 1 交換器 Uplink，SFP 接頭
7 U2 伺服器網路， RJ45 接頭
8 SFP 2 伺服器網路，SFP 接頭
9 eSATA 接頭
10 VGA 螢幕接頭
11 DC 電源輸入接頭
12 具有 PoE 功能的網路接頭，連接埠 1—8
13 USB 3.0 接頭 2 個
14 HDMI 螢幕接頭（支援音訊輸出）

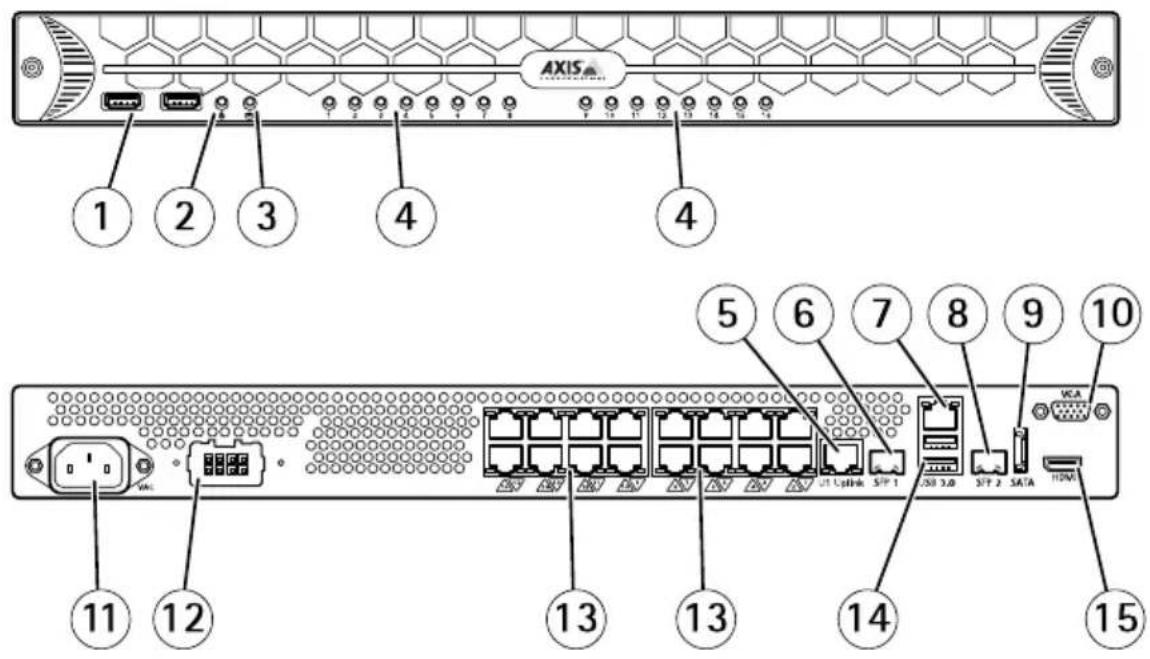

正面與背面面板AXISS2016

AXIS 1 2 3 4 4 5 6 7 8 9 10 11 12 13 13 14 15 USB 3.0 S/T 2 SATA VCA

1 USB 2.0 接 頭 2 個
2 系統電源 LED
3 磁碟活動 LED
4 狀態 LED，PoE 連接埠 1—16
5 U1 交換器 Uplink， RJ45 接頭
6 SFP 1 交換器 Uplink，SFP 接頭
7 U2 伺服器網路， RJ45 接頭
8 SFP 2 伺服器網路，SFP 接頭
9 eSATA 接頭
10 VGA 螢幕接頭
11 主電源接頭
12 未使用
13 具有 PoE 功能的網路接頭，連接埠 1—16
14 USB 3.0 接頭 2 個
15 HDMI 螢幕接頭（支援音訊輸出）

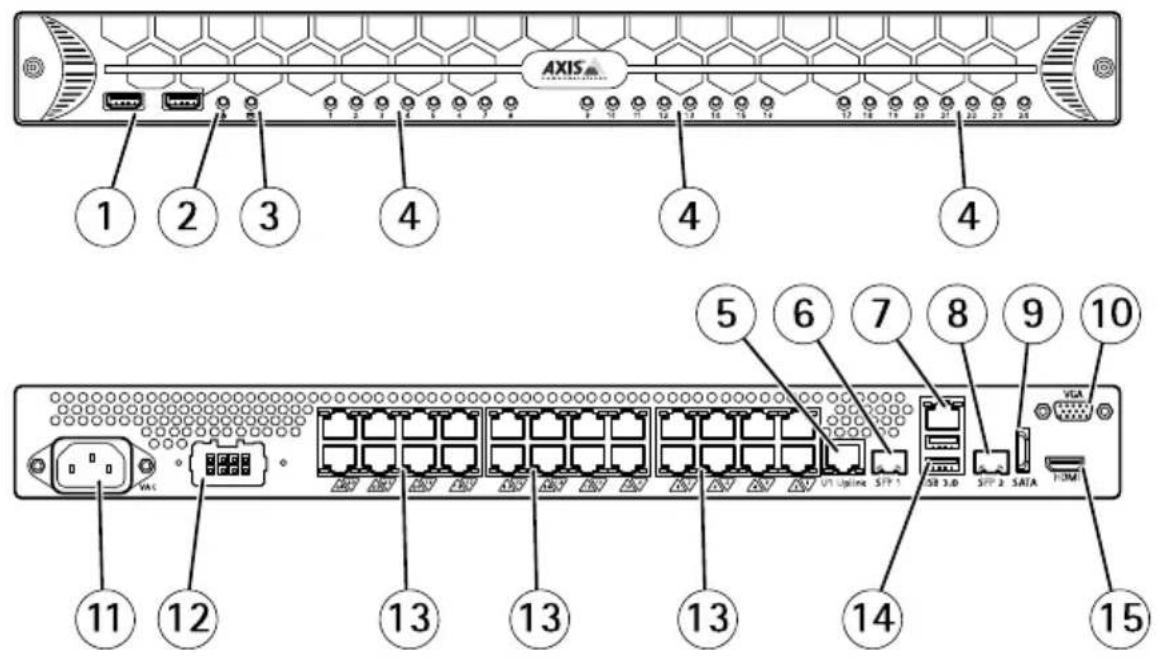

正面與背面面板AXISS2024

AXIS 1 2 3 4 5 6 7 8 9 10 VGA 11 12 13 13 13 14 15 UT Options S/PT 1 S/PT 2 SAIA

1 USB 2.0 接 頭 2 個
2 系統電源 LED
3 磁碟活動 LED
4 狀態 LED，PoE 連接埠 1—24
5 U1 交换器 Uplink，RJ45 接頭
6 SFP 1 交換器 Uplink，SFP 接頭
7 U2 伺服器網路， RJ45 接頭
8 SFP 2 伺服器網路，SFP 接頭
9 eSATA 接 頭
10 VGA 螢幕接頭
11 主電源接頭
12 未使用
13 具有 PoE 功能的網路接頭，連接埠 1—24
14 USB 3.0 接頭 2 個
15 HDMI 螢幕接頭（支援音訊輸出）

LED指示燈

LED指示燈	顏色	指示
系統靈靈龍亮

磁碟活動黃色閃爍讀/寫
PoE連接埠紅色常亮已連接連接埠

打開包裝和安裝應用裝置

打開系統包裝並識別每個項目，請參閱 包裝內容位於第頁 85

AXISS2008—組裝支架，並依照安全指示將Axis應用裝置安裝在牆面或平坦的表面上。

1. 將兩個壁掛支架對齊產品側邊的兩個固定螺絲。支架有隨附四個螺絲，用來取代此裝置每一側邊的兩個現有螺絲。
2. 將螺絲取下、更換並鎖緊，然後將裝置安裝在牆面或類似的結構上。

AXISS2016/S2024—組裝安裝吊耳，並依照安全指示將Axis應用裝置安裝在機架中。

AXISS2016/AXISS2024有三個安裝選項會使用兩個機架式安裝吊耳。

安裝吊耳可固定在兩側的正面、中央或背面區域(根據您的機架解決方案而定)。

1. 將安裝吊耳對齊正確的側邊區域，以辨識哪些螺絲需要更換並將其取下。
2. 對齊安裝吊耳，並使用替換螺絲來鎖緊機架式安裝吊耳，使其固定到每一側邊。
3. 當裝置兩邊的安裝吊耳都已使用套件中提供的螺絲牢牢固定時，可使用機架的四個標準機架式安裝螺絲，將此裝置固定到機架上(每一邊各兩個螺絲)。

重要

將伺服器放在通風良好的位置。

重要

千萬不要覆蓋伺服器的通風區域。

連接纜線

重要

開始進行本節的任何程序之前，請先閱讀本文的安全資訊。如需其他資訊，請參閱 www.axis.com

1. 連接鍵盤、滑鼠和螢幕。請務必鎖緊螢幕纜線接頭上的螺絲(如果有的話)。
2. 將攝影機連接到具有PoE功能的網路接頭。
3. 必要時，請將LAN連接至U2伺服器網路RJ45接頭或SFP2伺服器網路SFP接頭。
4. 連接螢幕的電源線和系統的電源線。

設定軟體

當電腦的電源開啟時，Windows作業系統就會啟動。請依照畫面上顯示的指示進行並提供必要的資訊。設定Windows安裝時，[開始使用應用程式]將自動啟動。依照畫面上的步驟進行操作。

網路設定

AXISCameraStation可以從連線到LAN(區域網路)或WAN(廣域網路)的攝影機和影像編碼器錄製及播放影像。請根據安裝方式，依照《AXISCameraStation使用手冊》中<網路與安全性設定>底下的指示進行，手冊下載網址為：www.axis.com

AXISCameraStation快速入門

啟動AXISCameraStation用戶端，[AXISCameraStation快速入門]精靈就會自動啟動。[AXISCameraStation快速入門]可讓您快速新增攝影機以及設定和啟用錄影功能：

1. 註冊您預先安裝的授權
2. 選取要新增的攝影機和影像編碼器。
3. 選取錄影方式以及錄影資料的儲存位置。
4. 檢閱設定，然後按一下[完成]，即可新增攝影機。
   5.透過AXISCameraStation開始錄影和監看。

如需詳細資訊，請參閱內建的說明以及《AXISCameraStation使用手冊》，手冊下載網址為：www.axis.com

存取内建PoE交换器

從桌面開啟[開始使用應用程式]，然後移至[資訊與支援]索引標籤。以使用者名稱admin和密碼system登入。

當您初次存取交換器時，建議您變更密碼。

規格

電源

	AXISS2008AXISS2016/AXIS	2024
功率最大280W(使用外接電源供應器)。140WPoE專用		最大500W,100VAC到240VAC277WPoE專用
電壓	100VAC到240VAC,50/60Hz(使用外接電源供應器)	100VAC到240VAC,50/60Hz
鈕扣電池3VCR2032鋰離子鈕扣電池		3VCR2032鋰離子鈕扣電池

實體

	AXISS2008AXISS2016/AXIS2024
高度44公釐(1.75英吋)	44公釐(1.75英吋)
寬度325公釐(12.8英吋)	438公釐(17.2英吋)
深度238公釐(9.4英吋)	538公釐(21.2英吋)
重量	3.5公斤(7.7磅)	10公斤(22磅)

環境

溫度

	AXISS2008/AXISS2016/AXIS2024
操作中0°C到40°C(32°F到104°F)
儲存	-40°C到65°C(-40°F到149°F)

TW

相對濕度

	AXISS2008/AXISS2016/AXIS2024
操作中	10%到90%(非凝結狀態)
儲存5%到95%(非凝結狀態)

其他資訊

• 如需本文件的最新版本，請參閱 www.axis.com
• 若要查看您的產品是否有更新的韌體可使用，請參閱 www.axis.com/support

- 如需實用的線上培訓課程和網路研討會，請參閱 www.axis.com/academy

保固資訊

有關安迅士的產品保固和相關資訊，請參閱 www.axis.com/warranty/

InstallationGuide

AXISCameraStationS20ApplianceSeries
