MANUALE UTENTE S2008 AXIS

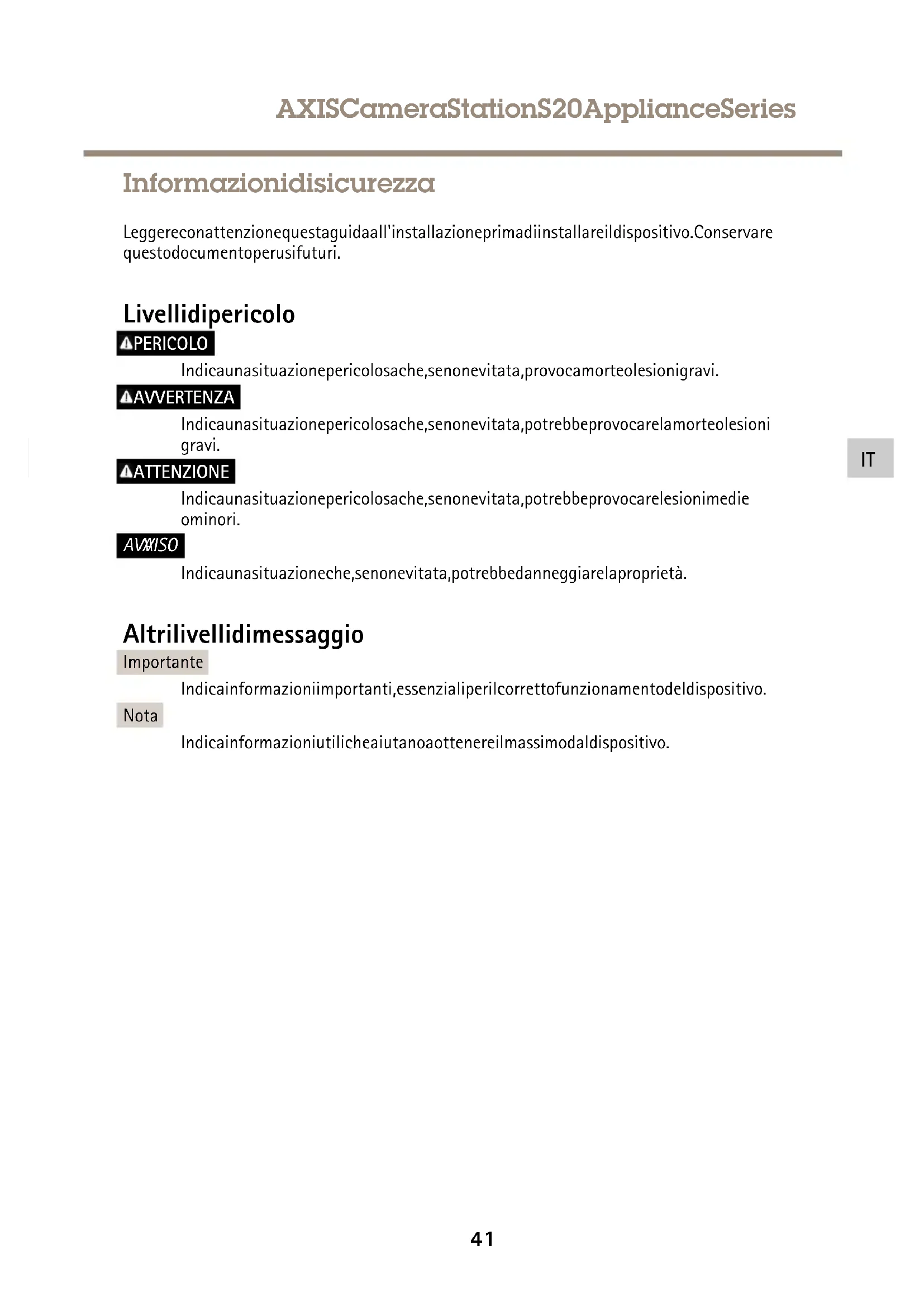

Informazionidisicurezza

Leggereconattenzionequestaguida all'installazione primadi installare il dispositivo. Conservare questodocumentoperusifuturi.

Livellidipericolo

PERICOLO

Indicaunasituazionepericolosache, senonevitata, provocamorteolesionigravi.

AVVERTENZA

Indicaunasituazionepericolosache, senonevitata, potrebbeprovocarelamorteolesioni gravi.

ATTENZIONE

Indicaunasituazionepericolosache, senonevitata, potrebbeprovocarelesionimedie ominori.

AVAXISO

Indicaunasituazioneche, senonevitata, potrebbedanneggiarelaproprietà.

Altrilivellidimessaggio

Importante

Indicainformazioniimportanti, essenzialiperilcorrettofunzionamentodeldispositivo.

Nota

Indicainformazioniutilicheaiutanoaottenereilmassimodaldispositivo.

Informazionidisicurezza

AVVERTENZA

- IldispositivoAxisdeveessereinstallatodaunprofessionistaqualificato.

ATTENZIONE

- Fareattenzionedibordimetallicitaglienti.Utilizzareguantiresistentiaitaglidurante l'installazione

AVXISO

• IldispositivoAxisdeveessereutilizzatoinconformitàalleleggiealledisposizionilocali.
• ConservareildispositivoAxisinunambienteasciuttoeventilato.
• EvitarediesporreildispositivoAxisaurtiopressionieccessive.
• EvitarediesporreildispositivoAxisavibrazione.
• UtilizzaresolostrumentiapplicabiliquandosiinstallaildispositivoAxis.Sesiutilizzauna forzaeccessivaconstrumentinonadattièpossibilecausaredannialdispositivo.
• Nonutilizzaresostanzechimiche,agenticausticiodetergentiaerosol.
• Utilizzareunpannopulitoinumiditoinacquapuraperlapulizia.
• Utilizzaresoloaccessoricompatibiliconlespecifichetecnicchedeldispositivo.Questi possonoesserefornitidaAxisodaterzeparti.
• UtilizzaresolopartidiricambioforniteoconsigliatedaAxis.
• Nontentarediriparareildispositivodasoli.Contattarel'assistenzaoilrivenditoreAxis perquestionirelativeallamanutenzione.

AVAXISO

- DuranteiltrasportodeldispositivoAxis,utilizzare l'imballaggio originaleo equivalente perevitaredannialdispositivo.

IldispositivoAxisutilizzaunabatteriaallitioda3,0VCR2032comealimentazioneperilsuo real-timeclock(RTC)interno.Incondizioninormaliquestabatteriaavràunadurataminima dicinqueanni.

Labatterianondeveesseresostituitasenonrichiesto, manelcasoincuiquestofossenecessario, contattaresupportoAxis all'indirizzwww axis.com/techsuppassistenza.

Batterieabottoneallitio3,0Vcontengono1,2-dimetossietano;eteredimetilicodiglicoleetilenico (EGDME),CASn.110-71-4.

AVVERTENZA

• Rischiodiesplosioneselabatteriavienesostituitainmodoerrato.
• SostituiresoloconunabatteriaidenticaounabatteriaconsigliatadaAxis.
• Smaltirelebatterieusateinbaseallenormativelocalioalleistruzionidelproduttore dellabatteria.

Guidaall'installazione

LapresenteGuidaall'installazionefornisceleistruzionineccessarieperinstallareAXISS2008, AXISS2016eAXISS2024. Perulterioriinformazioniull'utilizzodelprodotto, visitareilsitoWeb all'indirizzo:www.axis.com

Proceduradiinstallazione

1. Assicurarsicheilcontenutodellaconfezione, glistrumentiealtrimaterialinecessariper l'installazionesianoinordine. Consultare pagina43.
2. Esaminarelapanoramicadell'hardware.Consultarepagina44.
3. Collegareicavi. Consultare pagina47.
4. Impostareilsoftware.Consultarepagina48.
   5.Configurazionedirete.Consultarepagina48.
5. Introduzione. Consultare pagina 48.

Contenutodellaconfezione

• ApparecchioAXISCameraStationS2008o
  ApparecchioAXISCameraStationS2016o
  ApparecchioAXISCameraStationS2024
• Alimentatoreesternoconcavo(AXISS2008)
  • Cavodialimentazione(AXISS2016/AXISS2024)
  •Staffedimontaggio(AXISS2008)
  •Staffedimontaggiosurack(AXISS2016/AXISS2024)
• Guidaall'installazione(questodocumento)

Panoramicadell'hardware

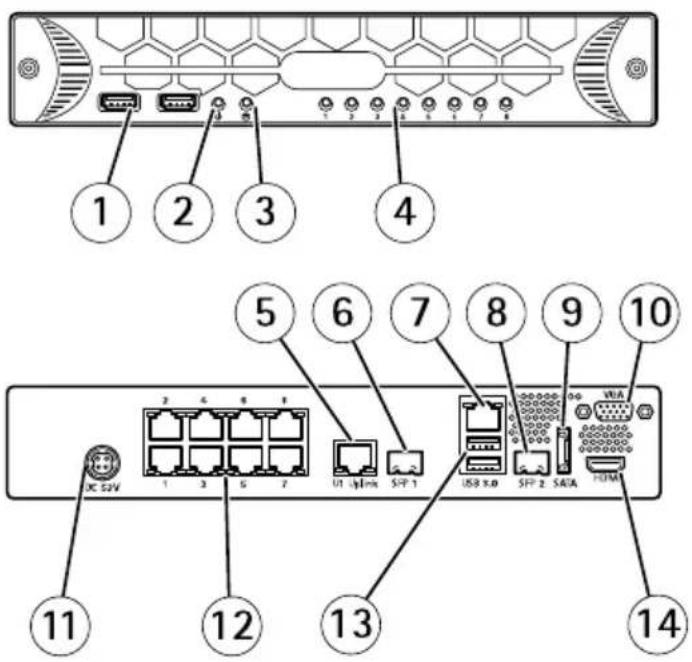

PannelloanterioreeposterioreAXISS2008

1 2 3 4 5 6 7 8 9 10 11 12 13 14 XC 52V 1 3 5 7 UI 1µlmx SIF 1 USB X.0 SIF 2 S4A VBA

1 2connettoriUSB2.0
2 PowerLEDdisistema
3 LEDattivitàdisco
4 LEDdistato, PortePoE1-8
5 SwitchuplinkU1, connettore RJ45
6 SwitchuplinkSFP1, connettoreSFP
7 ReteserverU2, connettoreRJ45
8 ReteserverSFP2, connettoreSFP
9 ConnettoreeSATA
10 ConnettoremonitorVGA
1 1 ConnettoreinputdialimentazioneCC
12 ConnettoridiretePoE, porte1-8
13 2connettoriUSB3.0
14 ConnettoremonitorHDMI(outputaudiosupportato)

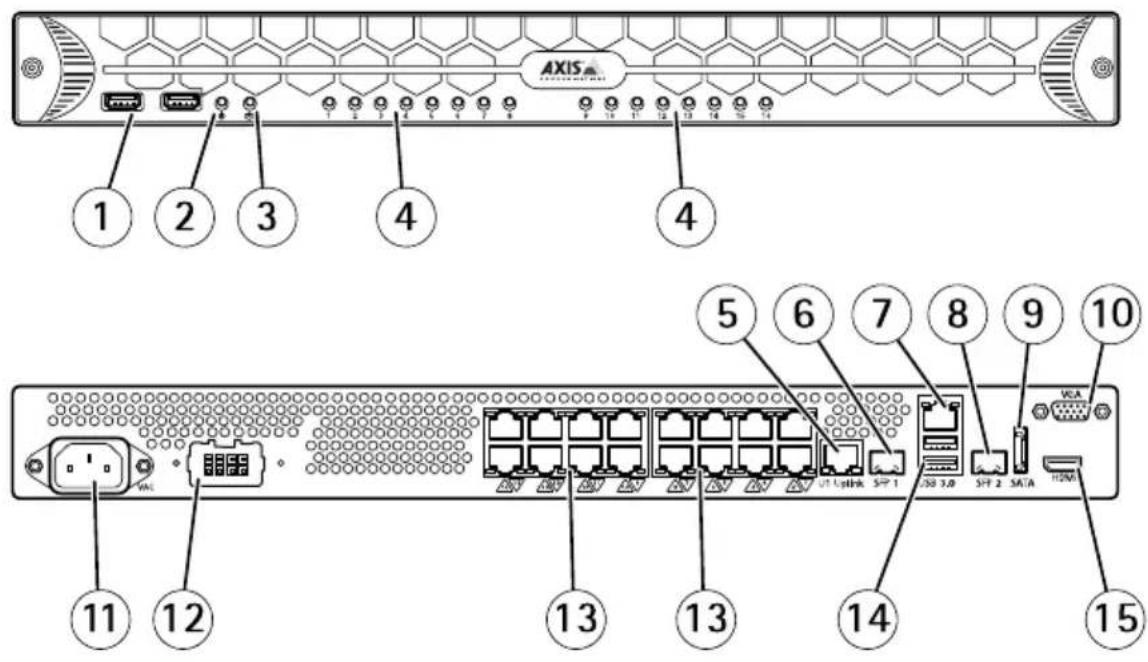

PannelloanterioreeposterioreAXISS2016

AXIS 1 2 3 4 5 6 7 8 9 10 11 12 13 13 14 SHT 3.0 SHT 2 SATA VCA HDMI

1 2connettoriUSB2.0
2 PowerLEDdisistema
3 LEDattivitàdisco
4 LEDdistato, portePoE1-16
5 SwitchuplinkU1,connettoreRJ45
6 SwitchuplinkSFP1, connettoreSFP
7 ReteserverU2,connettoreRJ45
8 ReteserverSFP2,connettoreSFP
9 ConnettoreeSATA
10 ConnettoremonitorVGA
11 Connettoredialimentazionedirete(CCIN)
12 Nonutilizzato
13 ConnettoridiretePoE, porte 1–16
14 2connettoriUSB3.0
15 ConnettoremonitorHDMI(outputaudiosupportato)

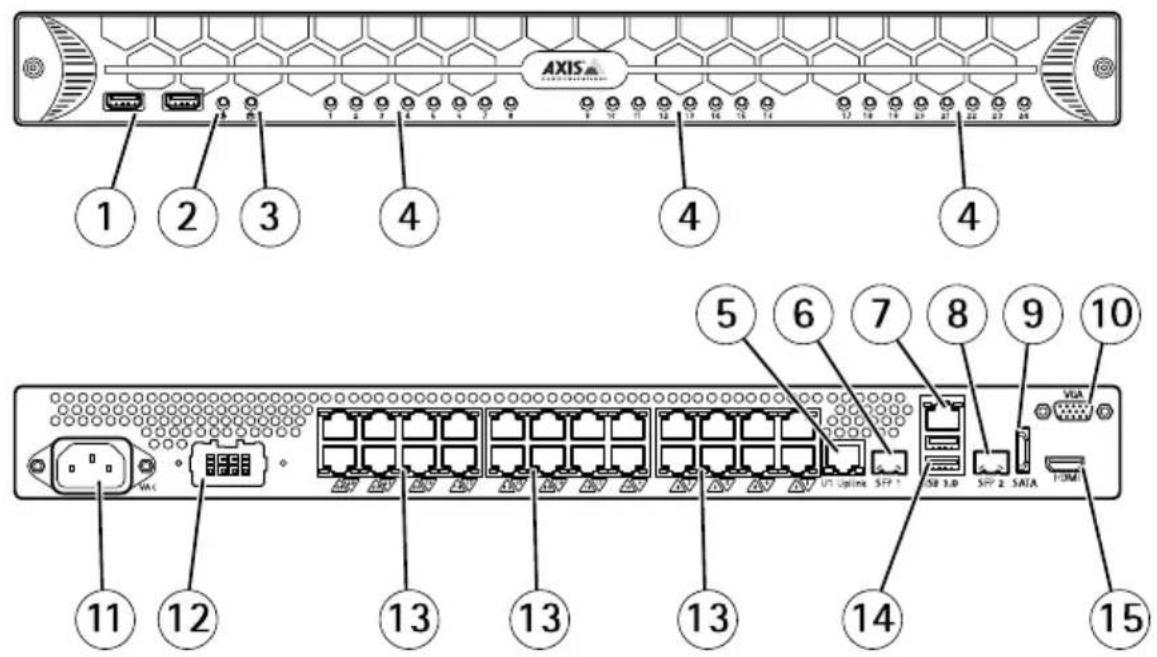

PannelloanterioreeposterioreAXISS2024

AXIS 1 2 3 4 5 6 7 8 9 10 VIA SFP 1.0 SFP 2 SATA 11 12 13 13 14 15

1 2connettoriUSB2.0
2 PowerLEDdisistema
3 LEDattivitàdisco
4 LEDdistato, portePoE1-24
5 SwitchuplinkU1, connettore RJ45
6 SwitchuplinkSFP1, connettoreSFP
7 ReteserverU2, connettoreRJ45
8 ReteserverSFP2, connettoreSFP
9 ConnettoreeSATA
10 ConnettoremonitorVGA
1 1 Connettoredialimentazionedirete(CCIN)
12 Nonutilizzato
13 ConnettoridiretePoE, porte 1–24
14 2connettoriUSB3.0
15 ConnettoremonitorHDMI(outputaudiosupportato)

IndicatoriLED

IndicatoreLED	Colore	Indicazione
PowerLEDdisistemaLuceverdefissa		On(Attivato)
AttivitàdiscoLucegialla	lampeggiante	Lettura/scrittura
PortePoELucerossafissa	Portaconnessa

Disimballareeinstallarel'apparecchio

Disimballareilsistemaeidentificaretuttiglielementi,consultareContenutodellaconfezione allapagina43.

AXISS2008: montarelestaffeeinstallarel'apparecchioAxissuunapareteosuunasuperficie pianaseguendoleistruzionidisicurezza.

1. Allineareleduestaffedimontaggioapareteconleduevitidimontaggiosullatodel dispositivo. Lestaffesonodotatediquattrovitichesostituisconoleduevitipresenti suciascunlatodell'unità.
2. Rimuovere, sostituire, serrarelevitiquindimontarel'unitàsuunapareteounastruttura simile.

AXISS2016/S2024: montarelestaffedisupportoeinstallarel'apparecchioAxisinrackseguendo leistruzionidisicurezza.AXISS2016/AXISS2024dispongonoditreopzionidimontaggioche utilizzanoduestaffedisupportoinrack.

Èpossibilefissarelestaffedisupportonellesezionifrontali,centralieposterioridientrambii lati,asecondadellasoluzioneinrackscelta.

1. Identificareerimuoverelevitidasostituireallineandolestaffedisupportosullasezione dellatocorretto.
2. Allinearelestaffedisupportoeutilizzarelevitisostituiteperserrarelestaffedisupporto inracksuciascunlato.
3. Unavoltacollegatesaldamentelestaffedisupportosuciascunlatodell'unitàtramitelevitiforniteconilkit, l'unitàpuòesserefissataalracktramitelerelativequattrovitidi montaggiodirackstandard (dueperlato).

Importante

Posizionareilserverinun'ubicazionebenventilata.

Importante

Assicurarsidinoncoprirelepresed'ariadelserver.

Collegareicavi

Importante

Primadiiniziareleprocedureriportateinquestasezione,leggereleinformazionidi sicurezzacontenutenelpresentedocumento.Perulterioriinformazioni,consultareilsito Weball'indirizzo:www.axis.com

1. Collegarelatastiera, ilmouseeilmonitor. Assicurarsidiavvitarebeneleeventuali vitialconnettoredelcavodelmonitor.
2. CollegarelatelecameraaiconnettoridiretePoE.
3. Senecessario, collegarelarete LANalconnettore RJ45 diretedelserver U2 oppureal connettore SFP diretedelserver SFP2.
4. Collegare il cavodialimentazionedel monitore il cavodialimentazionedelsistema.

Installareilsoftware

All'accensionedelcomputer,siavvieràilsistemaoperativoWindows.Seguireleistruzioni visualizzatesulloschermoefornireleinformazione necessarie.Unavoltaterminatal'installazione, l'applicazionelntroduzioneverràavviataautomaticamente.Seguireleistruzionivisualizzate sulloschermo.

Configurazionedirete

AXISCameraStationpuòregistrareeriprodurrevideodatelecamereecodificatorivideocollegatia unaLAN(LocalAreaNetwork)oaunaWAN(WideAreaNetwork).Asecondadell'installazione, seguireleistruzioniriportatenellasezionerelativaallaConfigurazionedireteesicurezzadella GuidapeP'utentedAXISCamerStationdisponibilieditowww.axis.com

IntroduzioneaAXISCameraStation

AvviareAXISCameraStationClientelaproceduraguidata"IntroduzioneaAXISCameraStation" verràvviataautomaticamente.IntroduzioneAXISCameraStation"offrumetodovelocper aggiungereletelecamereeperconfigurareeabilitarelaregistrazione:

1. Registrarelelicenzepreinstallate
   2.Selezionareletelecamereeicodificatorivideodaaggiungere.
   3.Selezionareimetodidiregistrazioneeilluogoincuiarchiviareleregistrazioni.
2. VerificareleimpostazioniefareclicsuFineperaggiungeretelecamere.
3. Avviarelaregistrazioneelavisualizzazione con AXISCamera Station.

Perulterioriinformazioni, vederelaGuidaintegrataelaGuidaperl'utenteAXISCameraStation disponibilielsultoWeball'indirizzo: www.axis.com

AccederealloswitchintegratoPoE

Dadesktopaprire'applicazionentroduzione passare allachedinformationSupport. Accederconihomeutenteadminconpasswordystem.

Siconsigliadimodificarelapasswordduranteilprimoaccessoalloswitch.

Specifiche

Alimentazione

	AXISS2008	AXISS2016/AXIS2024
PotenzaMax280W,conalimentatore esterno. PoEda140Wdedicato		Max500W,da100VCAa240VCA Poeda277Wdedicato
Tensione	Da100VCAa240VCA, 50/60Hz(conalimentatore esterno)	Da100VCAa240VCA,50/60Hz
BatteriaabottoneBatteriaabottoneallitio3V CR2032		Batteriaabottoneallitio3V CR2032

IT

Caratteristichefisiche

	AXISS2008	AXISS2016/AXIS2024
Altezza	44mm44mm
Larghezza	325mm438mm
Profondità	238mm538mm
Peso3,5kg10kg

Ambientali

Temperatura

	AXISS2008/AXISS2016/AXIS2024
Funzionamento	Da0°Ca40°C
StoccaggioDa-40°C	Ca65°C

Umiditàrelativa

	AXISS2008/AXISS2016/AXIS2024
Funzionamento	Da10%a90%(senzacondensa)
Stoccaggio	Da5%a95%(senzacondensa)

Ulterioriinformazioni

• Perlaversionepiurecentediquestodocumento,visitareilsitoall'indirizzowww.axis.com
• Perverificaresesonostatipubblicatiaggiornamentidelfirmwareperilproprio dispositivo, vedere www.axis.com/support
• Perservizidiformazioneutiliewebinar,visitailsito www.axis.com/academy

Informazionisullagaranzia

PerinformazionisullagaranziadeldispositivoAxiseinformazioniadressorelative,consultare lapagina www.axis.com/warranty/
