S2008 - サーバー AXIS - 無料のユーザーマニュアル

製品タイプ	ビデオ監視サーバー
ブランド	Axis
モデル	S2008
高さ	44 mm
幅	325 mm
奥行き	238 mm
重量	3.5 kg
電源	最大280 W、外部電源アダプター付属; PoE専用140 W; 電圧100-240 VAC、50/60 Hz
内部バッテリー	リチウムCR2032、3.0 V、寿命5年（専門家による交換が必要）
PoEポート	8つのPoEイーサネットポート（RJ45）
その他のコネクター	2 x USB 2.0、2 x USB 3.0、VGA、HDMI（音声出力付き）、1 x eSATA、1 x RJ45アップリンク、1 x SFPアップリンク、1 x RJ45サーバーネットワーク、1 x SFPサーバーネットワーク
主な機能	AXIS Camera Stationによるビデオ録画と表示; 内蔵PoEスイッチ; 拡張ネットワーク接続
設置	壁掛け（S2008）またはラックマウント（S2016/S2024）; 資格のある専門家による設置が必要
動作温度	0 °C～40 °C
動作湿度	10 %～90 %（結露なきこと）
メンテナンスと清掃	清潔な布に純水を含ませて拭いてください。化学薬品、腐食性物質、加圧洗浄剤は使用しないでください。
安全	設置時は耐切創手袋を着用してください。自分で修理しないでください。Axisテクニカルサポートに連絡してください。
スペアパーツと修理可能性	Axisから提供または推奨された部品のみを使用してください。バッテリーは専門家による交換が必要です。修理はAxisテクニカルサポートが行います。
一般情報	取扱説明書は複数言語で利用可能。安全対策が含まれています。保証：www.axis.com/warranty

よくある質問 - S2008 AXIS

AXIS S2008の設置方法は？

設置は資格のある専門家が行う必要があります。本機は壁掛け（S2008）またはラックマウント（S2016/S2024）が可能です。付属の設置ガイドの指示に従ってください。

どのケーブルをどの順序で接続しますか？

最初にキーボード、マウス、モニター（VGAまたはHDMI）を接続します。カメラをPoEポートに接続します。必要に応じて、LANをRJ45 U2ポートまたはSFP SFP2ポートに接続します。最後にモニターの電源、次にサーバーの電源を接続します。

AXIS Camera Stationソフトウェアの設定方法は？

起動後、Windowsの指示に従い、次にGet Started with AXIS Camera Stationウィザードの指示に従います。ライセンスを登録し、カメラを追加し、録画方法を選択して完了します。

RTCバッテリーに問題がある場合はどうすればよいですか？

リチウム電池CR2032の最低寿命は5年です。交換にはAxisテクニカルサポートにご連絡ください。バッテリーは同一のものかAxis推奨のもののみと交換してください。

Axisが提供していないアクセサリーを使用できますか？

製品の技術仕様に適合した、Axisまたは承認された第三者から提供されたアクセサリーのみを使用してください。スペアパーツはAxisから提供されたものか推奨されたものでなければなりません。

AXIS S2008の清掃方法は？

清潔な布に純水を含ませて拭いてください。化学薬品、腐食性物質、加圧洗浄剤は使用しないでください。

どのような安全上の注意が必要ですか？

設置時は耐切創手袋を着用してください。自分で修理を試みないでください。現地の法律を遵守してください。製品は乾燥した換気の良い環境で保管してください。

内蔵PoEスイッチにアクセスする方法は？

デスクトップからGet Startedアプリケーションを開き、Information and Supportアイコンを選択し、ユーザー名とパスワード（デフォルトは'system'）でログインします。初回ログイン時にこのパスワードを変更することをお勧めします。

最新のソフトウェアアップデートはどこで入手できますか？

www.axis.com/techsup にアクセスして、お使いのネットワーク機器の利用可能なアップデートを確認してください。

別の言語の取扱説明書を入手する方法は？

取扱説明書のページで、ドロップダウンリストから言語を選択し、メールアドレスを入力すると、翻訳版が送信されます。

使用説明書 S2008 AXIS

この装置は、クラスA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。本製品は、シールドネットワークケーブル(STP)を使用して接続してください。また適切に接地してください。

Safety

ThisproductcomplieswithIEC/EN60950-1,Safetyof InformationTechnologyEquipment.Ifitsconnectingcables areroutedoutdoors,theproductshallbegroundedeither throughashieldednetworkcable(STP)orotherappropriate method.

本製品を設置する前に、このインストールガイドをよくお読みください。インストールガイドは、後で参照できるように保管しておいてください。

危険危険レベル

危险

回避しない場合、死亡または重傷につながる危険な状態を示します。

警告

回避しない場合、死亡または重傷につながるおそれのある危険な状態を示します。

注意

回避しない場合、軽傷または中程度の怪我につながるおそれのある危険な状態を示します。

注

回避しない場合、器物の破損につながるおそれのある状態を示します。

その他の他のセサゼンズルベル

重要

製品を正しく機能させるために不可欠な重要情報を示します。

注意

製品を最大限に活用するために役立つ有用な情報を示します。

JA

安全安頒手順

警告

- 本製品の設置は、訓練を受けた専門技術者が行ってください。

注意

- 銳利な金属エッジに注意してください。取り付け時は耐切創手袋を使用してください。

注

• 本製品は、お使いになる地域の法律や規制に準拠して使用してください。
• 本製品は乾燥した換気のよい環境に保管してください。
• 本製品に衝撃または強い圧力を加えないでください。
• 本製品に振動を加えないでください。
• 本製品を設置する際には、適切な工具のみを使用してください。電動工具を使用して過剰な力をかけると、製品が損傷することがあります。
• 化学薬品、腐食剤、噴霧式クリーナーは使用しないでください。
• 清掃には、きれいな水に浸した清潔な布を使用してください。
• 製品の技術仕様に準拠したアクセサリーのみを使用してください。これらのアクセサリーは、Axisまたはサードパーティから入手できます。
• Axisが提供または推奨する交換部品のみを使用してください。
• 製品を自分で修理しないでください。修理については、Axisサポートまたは販売代理店にお問い合わせください。

注

- 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を使用してください。

本製品は、内部リアルタイムクロック(RTC)用電源として、3.0VCR2032リチウムバッテリーを使用します。このバッテリーは、通常条件下で最低5年間使用できます。

必要な場合以外はバッテリーを交換しないでください。バッテリーの交換が必要な場合は、Axisサポート(www .axis.com/techs)まででご連絡ください。

リチウムコイン型3.0V電池は、1,2-ジメトキシエタン(エチレングリコールジメチルエーテル(EGDME)、CAS番号110-71-4)を含有しています。

警告

• バッテリーは、正しく交換しないと爆発する危険があります。
• 交換用バッテリーとしては、同一品またはAxisが推奨するバッテリーのみを使用してください。
• 使用済みバッテリーは、地域の規制またはバッテリーメーカーの指示に従って廃棄してください。

インネストモトルガルガイド

このインストールガイドでは、AXISS2008、AXISS2016およびAXISS2024をインストールする手順について説明します。製品の使用の詳細については、AxisのWeb サイド(www .axis.co)をご覧ください

設置護顱手順

1. パッケージの内容、ツールなど、設置に必要な物が揃っていることを確認します。75 ペを参照してください。
   2.ハードウェアの概要を確認します。76 ペを参照してください。
   3.ケーブルを接続します。79 ペ° を参照してください。
   4.ソフトウェアをセットアップします。80 ペを参照してください。
   5.ネットワーク設定。80 ペを参照してください。
   6.開始します。80 ペを参照してください。

パッパッサグの内容内容

• AXISCameraStationS2008アプライアンスまたは AXISCameraStationS2016アプライアンスまたは AXISCameraStationS2024アプライアンス
• 外部電源（AXISS2008）(電源ケーブル付き)
• 電源ケーブル(AXISS2016/AXISS2024)
• 取付金具(AXISS2008)
• ラックの取付金具(AXISS2016/AXISS2024)
• インストールガイド(本書)

ハードウドアの概要概要

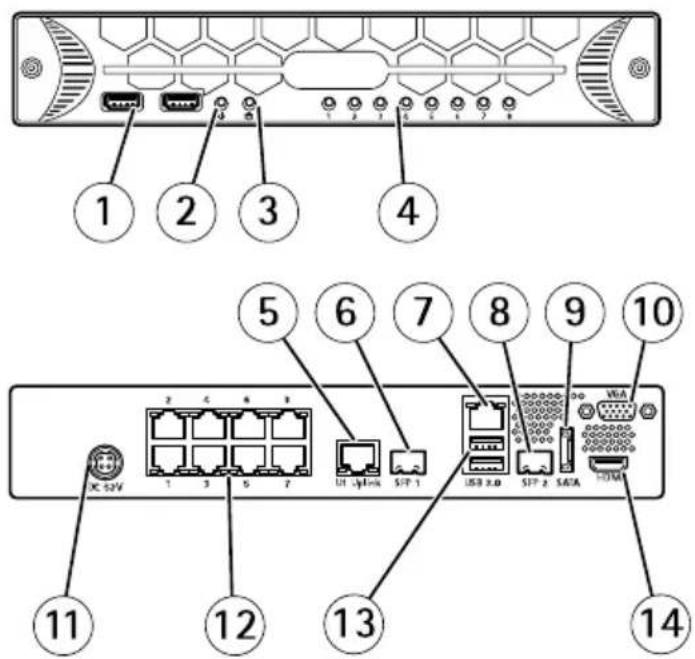

フロン中およおよびダッパネルAXIS S2008 S2008

1 USB 2.0 コネクタ x2
2 システム電源 LED
3 ディスクアクティビティ LED
4 ステータス LED 、 PoE ポート 1-8
5 U1 スイッチアップリンク、RJ45 コネクタ
6 SFP 1 スイッチアップリンク、SFP コネクタ
7 U2 サーバーネットワーク、 RJ45 コネクタ
8 SFP 2 サーバーネットワーク、SFP コネクタ
9 eSA T A コネクタ
10 VGA モニターコネクタ
11 DC 電源入力コネクタ
12 PoE が有効のネットワークコネクタ、ボ
13 USB 3.0 コネクタ x2
14 HDMI モニターコネクタ(オーディオ出

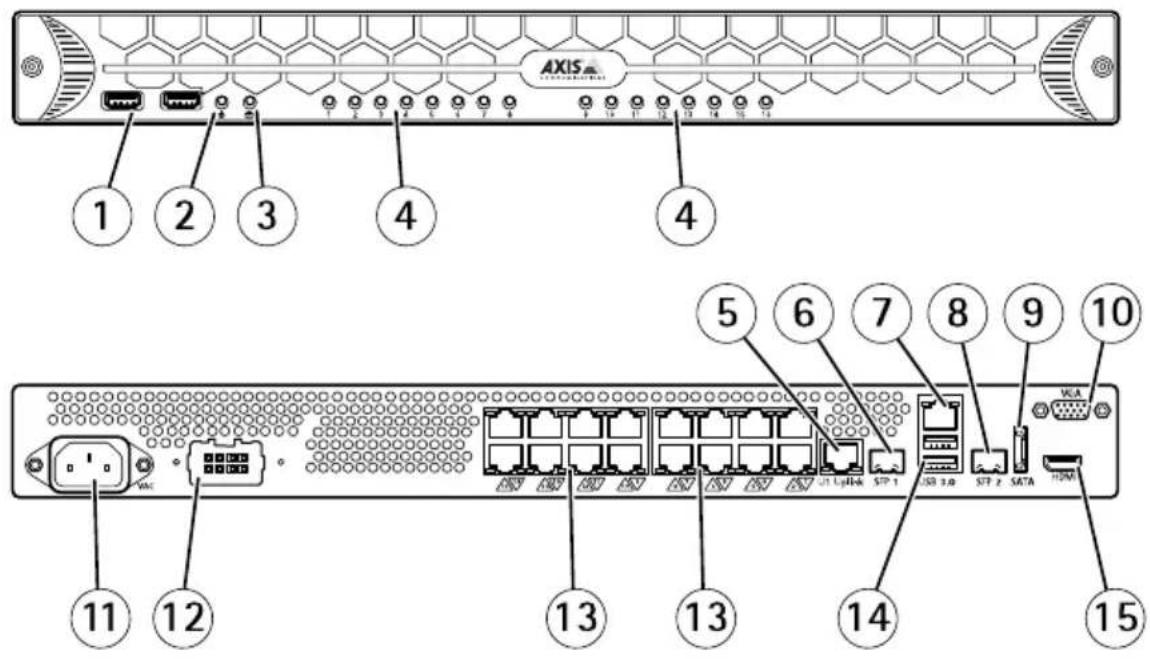

フロン中 およおよびタッパネルネAXIS S2016 S2016

1 USB 2.0 コネクタ x2
2 システム電源 LED
3 ディスクアクティビティ LED
4 ステータス LED 、 PoE ポート 1-16
5 U1 スイッチアップリンク、RJ45 コネクタ
6 SFP 1 スイッチアップリンク、SFP コネク
7 U2 サーバーネットワーク、RJ45 コネクタ
8 SFP 2 サーバーネットワーク、SFP コネク
9 eSA T A コネクタ
10 VGA モニターコネクタ
11 主電源 コネクタ
12 使用しません
13 PoE が有効のネットワークコネクタ、
14 USB 3.0 コネクタ x2
15 HDMI モニターコネクタ(オーディオ

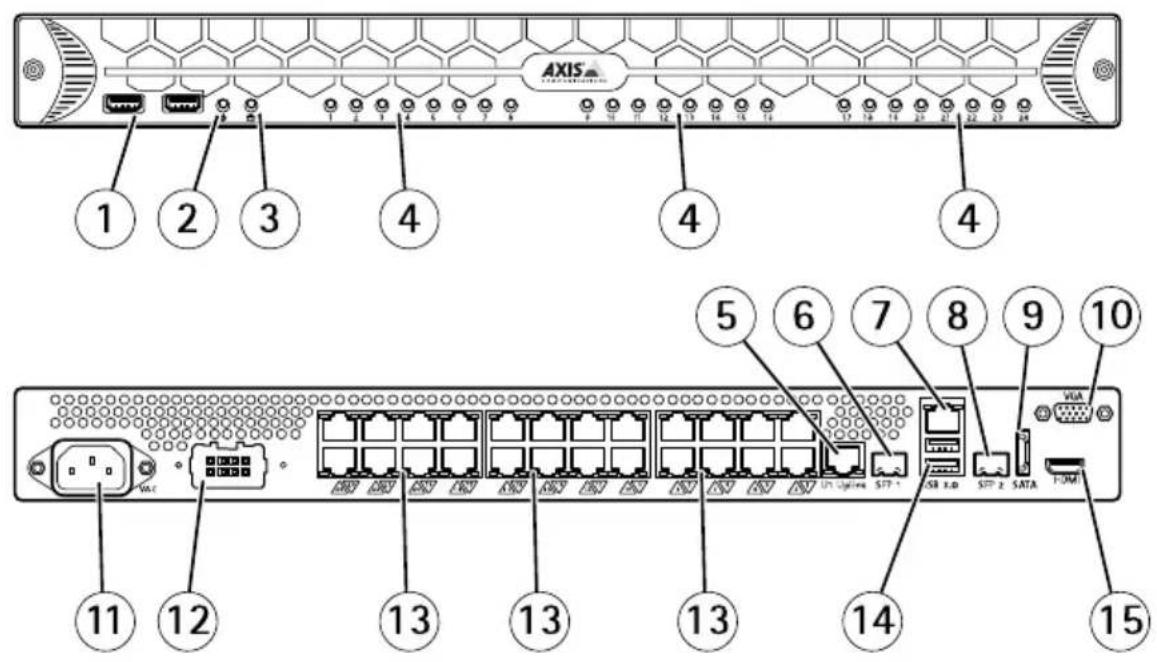

フロン中およおよびタッパネルネAXIS S2024 S2024

1 USB 2.0 コネクタ x2
2 システム電源 LED
3 ディスクアクティビティ LED
4 ステータス LED 、 PoE ポート 1-24
5 U1 スイッチアップリンク、 RJ45 コネクタ
6 SFP 1 スイッチアップリンク、SFP コネクタ
7 U2 サーバーネットワーク、 RJ45 コネクタ
8 SFP 2 サーバーネットワーク、SFP コネクタ
9 eSA T A コネクタ
10 VGA モニターコネクタ
11 主電源 コネクタ
12 使用しません
13 PoE が有効のネットワークコネクタ、ボ
14 USB 3.0 コネクタ x2
15 HDMI モニターコネクタ(オーディオ出

LEDインLEDケジターター

LED イレジケチケーターター	カラカラー	表示表示
システム電源LED	緑色に点灯	オン

ディスクアクティビティ	黄色:点滅読み取り/書き込み
PoEポート	赤に点灯

アプロオテイスを開梱開梱ビでネットスル七まじます

システムを開梱し、各アイテムを識別してください。75 ページの、パック容を参照してください

AXIS S2008 - 安全手順に従ってブラケットを組み立て、Axisアプライアンスを壁または平面に取りつけます。

1. 二つの壁面取付金具を製品の側面にある二つの取り付けネジの位置を合わせます。金具には、ユニットの各側面にある二本のネジ（合計4本のネジ）と取り換える4本のネジが付属しています。
2. ネジを取り外し、置換して締め付け、ユニットを壁または同様の構造に取り付けます。

AXIS S2016/S2024 - 安全手順02従ってラック取付金具を組み立て、Axisアプライアンスをラックに取り付けます。AXISS2016/AXISS2024には二つのラックの取付金具を使用する三つの取り付けオプションが存在します。

ラックソリューションによっては、ラック取付金具は前面、中央または後部の両面に取り付けることができます。

1. ラック取付金具を正しいサイドに位置を合わせ、どのネジを取り外せばいいのか識別します。
2. ラック取付金具の位置を合わせ、代替ネジでラックのラック取付金具を両側に締め付けます。
3. ユニットの両側にラック取付金具が確実に取り付けられたことを確認した後、ユニットをラックの四つの標準ラック取り付けネジでラックに固定することができます。

重要

サーバーを良く喚起された場所に設置します。

重要

サーバーの通気孔を覆わないようにします。

ケーグルの接続接続

重要

本書の当セクションの手順を開始する前に、安全情報をお読みください。詳細については、AxisのWebサイト(www.axis.com)をご覧ください。

1. キーボード、マウス、およびモニターを接続します。必ずモニターのケーブルコネクタのネジ(ある場合)を締めてください。
   2.カメラをPoEが有効化されたネットワークコネクタに接続します。
   3.必要であれば、LANをU2サーバーネットワークのRJ45コネクタまたはSFP2サーバーネットワークのSFPコネクタに接続します。
   4.モニタの電源ケーブルをシステムの電源ケーブルに接続してください。

ソフトウェアのたのセアトップ

コンピューターの電源を入れると、Windowsオペレーティングシステムが起動します。画面上に表示される指示に従い、必要な情報を提供してください。Windowsインストールを構成すると、Get Started Applicationが自動的に起動します。画面の手順に従います。

ネットネットワーク設定設定

AXISCameraStationでは、LAN(ローカルエリアネットワーク)またはWAN(ワイドエリアネットワーク)に接続されたカメラおよびビデオエンコーダからのビデオを録画、再生することができます。カメラとビデオエンコーダの設置状況に応じて、『AXIS CAXIra Stationマニュアル』(www .axis.com)の「ネットワークとセキュリティの設定」に記載の指示に従ってください。

AXIS Caxlera Stationerでの作業の開始開始

AXISCameraStationClientを起動すると、「「AXIS CAIXSra Stationeraで効果作開始」ウィザードが自動的に開始します。「「AXIS CAIXSra Stationeraで効果作開始を利用して、カメラの追加や録画の設定と有効化をすばやく行うことができます。

1.インストール済みのライセンスを登録します
2. 追加するカメラとビデオエンコーダを選択します。
3.録画方法と録画の保存先を選択します。
4.設定を確認し、[完 完 完]をクリックすると、カメラが追加されます。

AXISCameraStationでの録画および表示の開始。 詳細については、内蔵されたヘルプファイルまたは www .axis.com からAXISCamera Stationユーザーマニュアルを参照してください

内蔵肉蔵のスや死手に尹は花久セス

デスクトップから、Get Started Application (開始stationケーション)を開き、Information & Support Information 情報協会サポート) タブに行きます。管管理者管理者ーザー名とsystemのパスsystemでログインします。

スイッチに最初にアクセスする際に、デフォルトのパスワードを変更することが推奨されます。

仕様仕様

電源電源

	AXISS2008AXISS2016/AXIS2024
ワット数最大280W(外部電源の場合)。140WPoE専用		最大500W、100VAC~240VAC277WPoE専用
電圧	100VACto240VAC,50/60Hz(外部電源の場合)	100VACto240VAC,50/60Hz
コイン型バッテリー	3VCR2032リチウムコイン型	3VCR2032リチウムコイン型

物理物種仕様

	AXISS2008AXISS2016/AXIS2024
高さ	44mm(1.75in)44mm(1.75in)
幅	325mm(12.8in)	438mm(17.2inch)
奥行	238mm(9.4inch)538mm(21.2inch)
重量	3.5kg(7.7lbs)10kg(22lb)

環境環態仕様

温度

	AXISS2008/AXISS2016/AXIS2024
動作時	0°C~40°C(32°F~104°F)
ストレージ	-40°C~65°C(-40°F~149°F)

相对湿度

	AXISS2008/AXISS2016/AXIS2024
動作時10%~90%(結露不可)
ストレージ	5%~95%(結露不可)

闕連轟邏情報

• 本書の最新バージョンについては、www .axis.cdmアクセスしてください。
• ご使用の製品の新しいファームウェアがリリースされていないかを確認するには、www .axis.com/suppertアクセスしてください。
• 役に立つオンライントレーニングおよびWebセミナーをご用意しております。www .axis.com/academyご覧ください。

保証報情報

Axisの製品保証と関連情報については、www .axis.com/warrantで覧ください
