BEDIENUNGSANLEITUNG S2008 AXIS

LesenSiedasInstallationshandbuchsorgfältigdurchbevorsiedasProduktinstallieren.Bewahren SiedasInstallationshandbuchfürzukünftigeZweckeauf.

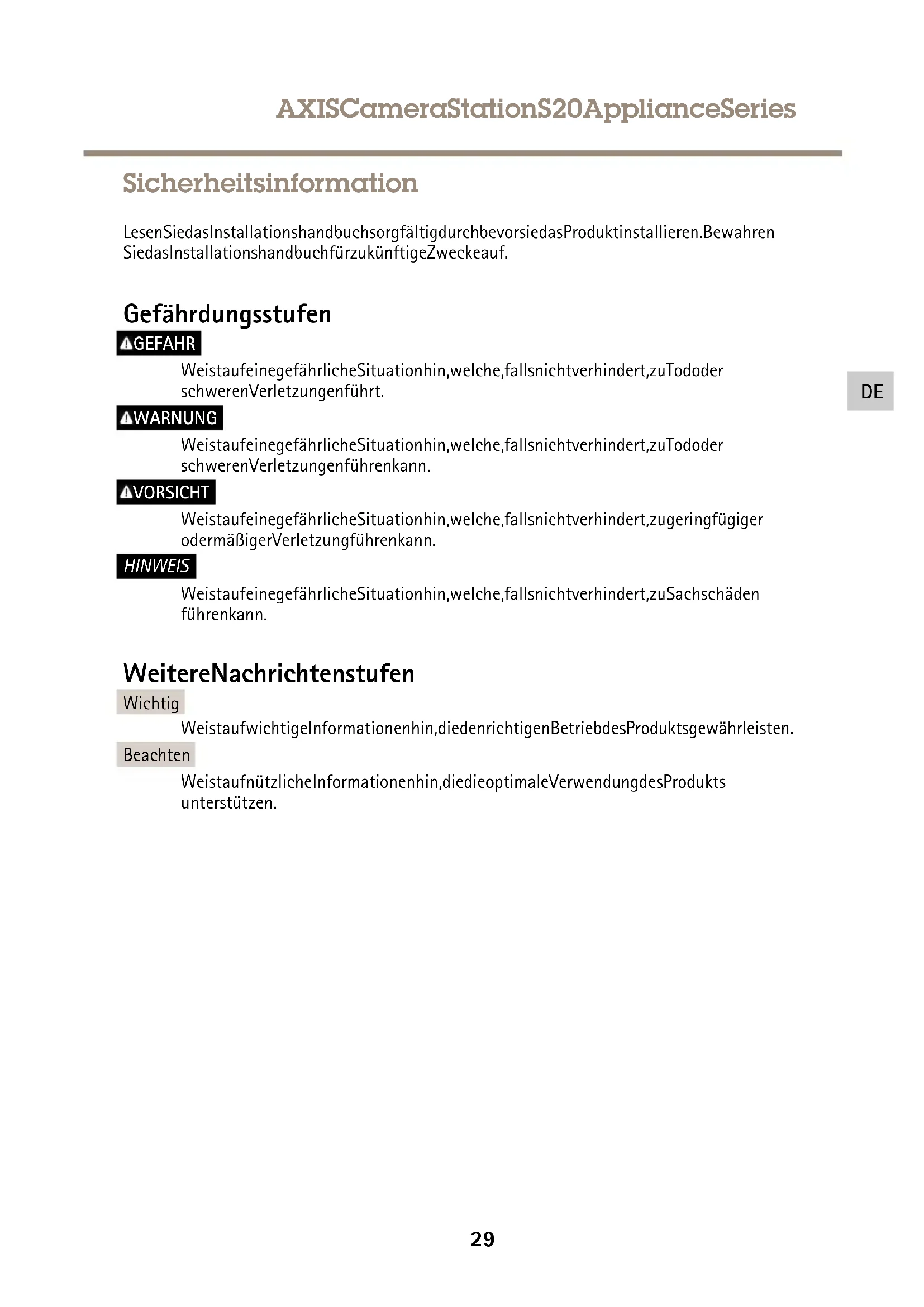

Gefährdungsstufen

⚠️GEFAHR

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Tododer schweren Verletzungenführt.

⚠️WARNUNG

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Tododer schweren Verletzungen führenkann.

▲VORSICHT

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zugeringfügiger odermäßiger Verletzungführen kann.

HINWEIS

Weistaufeinegefährliche Situationhin, welche, fallsnichtverhindert, zu Sachschäden führenkann.

Weitere Nachrichtenstufen

Wichtig

WeistaufwichtigelInformationenhin, diedenrichtigen Betriebdes Produktsgewährleisten.

Beachten

WeistaufnützlicheInformationenhin, diedieoptimaleVerwendungdesProdukts unterstützen.

Sicherheitsanweisungen

⚠️WARNUNG

- DasAxisProduktmussvonfachmännischemPersonalinstalliertwerden.

▲VORSICHT

- AchtenSieaufscharfeMetallkanten.TragenSiewährendderInstallationschnittfeste Handschuhe.

HINWEIS

•DieAnwendungdesAxisProduktsmussunterBeachtungderörtlichgeltendenrechtlichen Bestimmungenerfolgen.
- LagernSiedasAxisProduktineinertrockenenundbelüftetenUmgebung.
- AchtenSiedarauf, dass das Axis Produktweder Stößennoch starkem Druckausgesetztist.
- AchtenSiedarauf, dassdasAxisProduktkeinenVibrationenausgesetztist.
- VerwendenSiebeiderInstallationdesAxisProduktsausschließlichpassendeWerkzeuge. EinzugroßerKraftaufwandmitelektrischenWerkzeugenkanndasProduktbeschädigen.
- VerwendenSiekeinechemischen,ätzendenoderaerosolhaltigen Reinigungsmittel.
- VerwendenSiezumReinigeneinsauberes, mitdestilliertem WasserangefeuchtetesTuch.
- VerwendenSienurZubehör, dasdentechnischenDatendesProduktsentspricht. Dieses ist von Axisoder Drittanbieternerhältlich.
- VerwendenSieausschließlichErsatzteiledievonAxisbereitgestelltoderempfohlen werden.
- VersuchenSienicht, das Produktselbstständigzureparieren. Wenden Siesich bezüglich Reparatur und Wartunganden Axis Support oder Ihren Axis Händler.

HINWEIS

- TransportierenSiedasAxisProduktbeiBedarfinderOriginalverpackungodereiner entsprechendenVerpackung,sodassSchädenvermiedenwerden.

DasAxisProduktistmiteiner3,0V-CR2032-Lithium-Batterieausgestattet,mitderdieinterne Echtzeituhr(RTC)versorgtwird.UnternormalenBedingungenhatdieBatterieeineLebensdauer vonmindestensfünfJahren.

Die BatteriesolltenurbeiBedarfersetztwerden.WendenSiesichindiesemFallandenAxis Supportunterwww.axis.com/techsup.

Lithium-Knopfzellen(3,0V)enthalten1,2-Dimethoxyethan;Ethylenglycoldimethylether(EGDME), CAS-Nr.110-71-4.

⚠️WARNUNG

• ExplosionsgefahrbeifehlerhaftemBatteriewechsel.
• DieBatteriedarfnurdurcheineidentischeBatterieodereinevonAxisempfohlene Batterieersetztwerden.

- VerbrauchteBatteriensindgemäßenörtlichenVorschriftenoderdenAnweisungendes Herstellerszuentsorgen.

DE

Installationsanleitung

IndieserAnleitungwirddieInstallationvonAXISS2008,AXISS2016undAXISS2024beschrieben.

WeitereInformationenzurNutzungdiesesProduktsfindenSieunterwww.axis.com.

Installationsschritte

1. Stellen Siesicher, dass Packungsinhalte, Werkzeugeundanderefürdie Installation notwendige Materialienin Ordnungsind. Siehe Seite 32.
   2.MachenSiesichmitderHardware-Übersichtvertraut.SieheSeite33.
   3.SchließenSiedieKabelan.SieheSeite36.
2. Richten Siedie Software ein Siehe Seite 37.
3. Konfigurieren Siedas Netzwerk. Siehe Seite 37.
   6.BeginnenSiemitdenerstenSchritten.SieheSeite37.

Lieferumfang

• AXISCameraStationS2008oder AXISCameraStationS2016oder AXISCameraStationS2024
• ExternesNetzteilmitKabel(AXISS2008)
  •Netzkabel(AXISS2016/AXISS2024)
  •Montagehalterungen(AXISS2008)
  •Rack-Montagehalterungen(AXISS2016/AXISS2024)
  • Installationsanleitung(diesesDokument)

ÜbersichtüberdieHardware

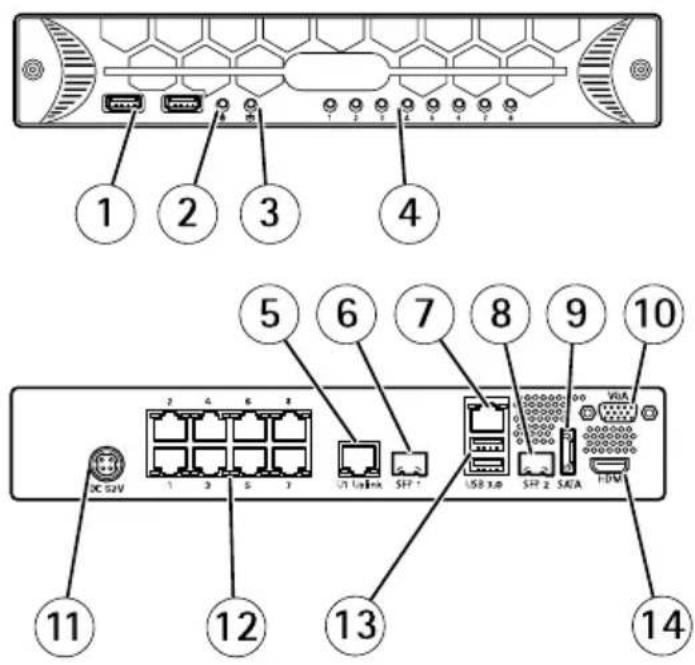

Vorder-undRückseitederAXISS2008

1 2 3 4 5 6 7 8 9 10 DC S2V 1 2 3 4 5 6 7 8 9 10 11 12 13 14 USB X.0 USB 2 SATA VIA

1 USB2.0-Anschluss(2x)
2 LED-Betriebsanzeige
3 LEDfürDatenträgeraktivität
4 Status-LEDs, PoE-Port1-8
5 U1-Switch-Uplink,RJ45-Anschluss
6 SFP1-Switch-Uplink,SFP-Anschluss
7 U2-Servernetzwerk,RJ45-Anschluss
8 SFP2-Servernetzwerk,SFP-Anschluss
9 eSATA-Anschluss
10 VGA-Monitoranschluss
11 Netzanschluss(Gleichstromeingang)
12 PoE-fähigeNetzwerkanschlüsse,Port1-8
13 USB3.0-Anschluss(2x)
14 HDMI-Monitoranschluss(Audioausgangunterstützt)

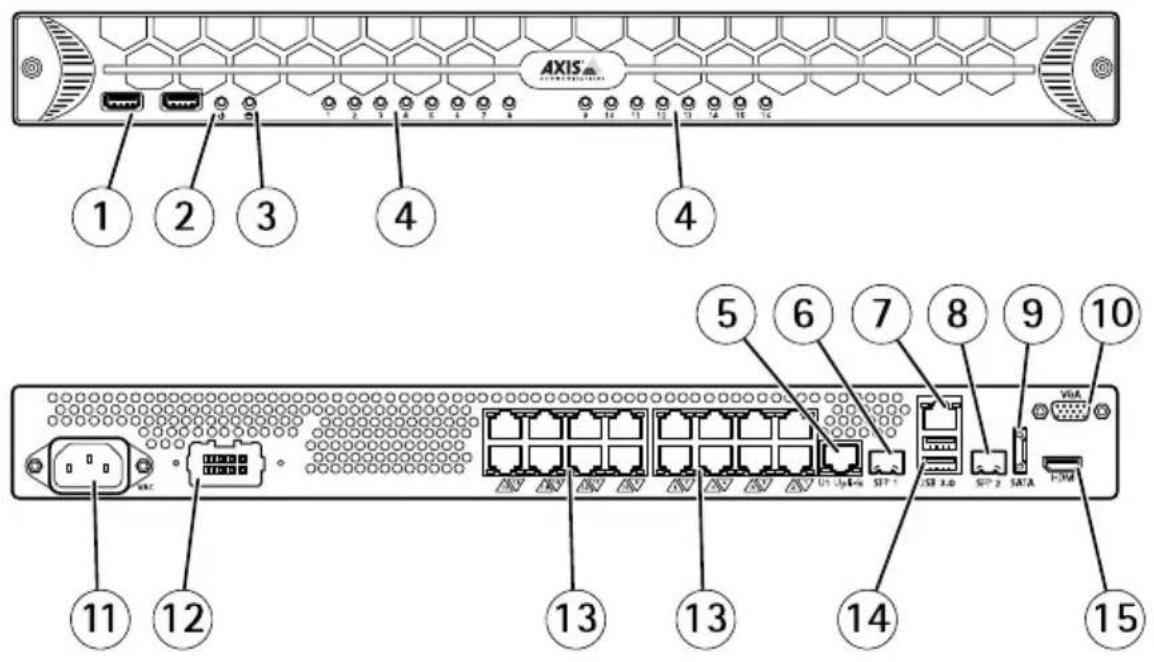

Vorder-undRückseitederAXISS2016

AXIS 1 2 3 4 5 6 7 8 9 10 11 12 13 13 14 15

1 USB2.0-Anschluss(2x)
2 LED-Betriebsanzeige
3 LEDfürDatenträgeraktivität
4 Status-LEDs, PoE-Port1-16
5 U1-Switch-Uplink,RJ45-Anschluss
6 SFP1-Switch-Uplink,SFP-Anschluss
7 U2-Servernetzwerk,RJ45-Anschluss
8 SFP2-Servernetzwerk,SFP-Anschluss
9 eSATA-Anschluss
10 VGA-Monitoranschluss
11 Stromanschluss
12 Nichtverwendet
13 PoE-fähigeNetzwerkanschlüsse,Port1-16
14 USB3.0-Anschluss(2x)
15 HDMI-Monitoranschluss(Audioausgangunterstützt)

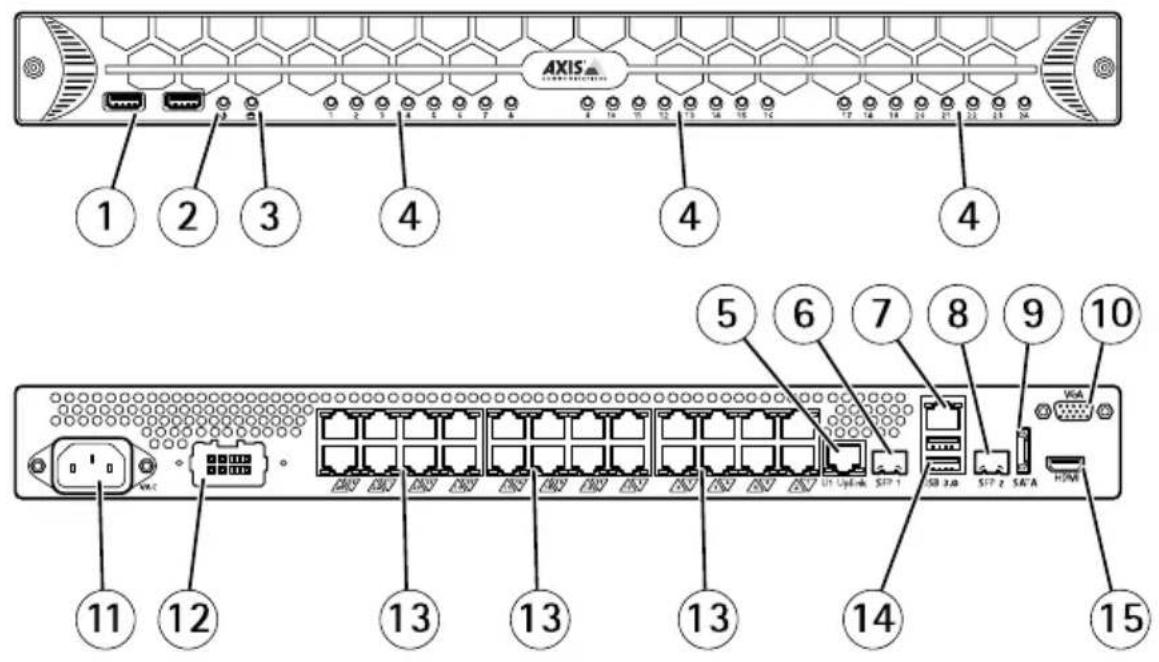

Vorder-undRückseitederAXISS2024

AXIS 1 2 3 4 4 5 6 7 8 9 10 11 12 13 13 13 14 14 SIP 1 USB 3.0 SIP 2 SA/A HDMI

1 USB2.0-Anschluss(2x)
2 LED-Betriebsanzeige
3 LEDfürDatenträgeraktivität
4 Status-LEDs, PoE-Port1-24
5 U1-Switch-Uplink,RJ45-Anschluss
6 SFP1-Switch-Uplink,SFP-Anschluss
7 U2-Servernetzwerk,RJ45-Anschluss
8 SFP2-Servernetzwerk,SFP-Anschluss
9 eSATA-Anschluss
10 VGA-Monitoranschluss
11 Stromanschluss
12 Nichtverwendet
13 PoE-fähigeNetzwerkanschlüsse,Port1-24
14 USB3.0-Anschluss(2x)
15 HDMI-Monitoranschluss(Audioausgangunterstützt)

LEDs

LED-AnzeigeFarbeBedeutung
LED-BetriebsanzeigeDauerhaftgrünEin

Datenträgeraktivität	Gelbblinkend	Lesen/Schreiben
PoE-PortsDauerhaftrot	Portverbunden

AuspackenundInstallierendesGeräts

PackerSichSystemausundermittelnSiedieinzelnerArtikelsieheLieferumfangaufSeite32.

AXISS2008–MontierenSiedieHalterungenundinstallierenSiedasAxisGerätentsprechendden SicherheitsanweisungenanderWandoderaufeinerebenenOberfläche.

1. Richten Siediebeiden Wandhalterungen anden beiden Montageschraubenander Seite des Produktsaus. Die Halterungen werden mit vier Schraubengeliefert, diediezwei vorhandenen Schraubenanjeder Seitedes Gerätsersetzen.
2. Entfernenundersetzen Siedie Schrauben, ziehen Siesiefestundmontieren Siedas Gerätander Wandodereinerentsprechenden Fläche.

AXISS2016/S2024–MontierenSiedieWinkelhalterungenundinstallierenSiedasAxisGerät entsprechendenSicherheitsanweisungenimRack.AXISS2016/AXISS2024verfügenüberdrei MontageoptionenmitzweiWinkelhalterungenfürRacks.

Die Winkelhalterungenkönnenjenach Racklösung jeweilsaufbeiden Seitenvorn, mittigoder hintenbefestigt werden.

1. Stellen Siefest, welche Schrauben Sieaustauschen müssen, indem Siedie Winkelhalterungen richtig am Seitenbereichausrichten.
2. Richten Siedie Winkelhalterungen aus undziehen Siedie Rack-Winkelhalterungen an beiden Seitenmithilfeder Ersatzschraubenan.
3. Wenndie Winkelhalterungenmithilfedermitgelieferten Schraubensicheranbeiden Seitendes Gerätsbefestigtsind, kanndas Gerät mit den vier zum Rackgehörenden Standardschrauben für die Rackmontage (zweiaufjeder Seite) am Rackbefestigt werden.

Wichtig

BringenSiedenServeraneinemgutbelüftetenStandortunter.

Wichtig

AchtenSiedarauf, dass die Belüftungsbereichedes Serversnichtabgedecktsind.

AnschließenderKabel

Wichtig

LesenSiedieSicherheitsinformationenindiesemDokument,bevorSiedieAnweisungenin diesemAbschnittdurchführenWeiterinformationerfindenSieunterwww.axis.com.

1. Schließen Siedie Tastatur, die Mausundden Monitoran. Stellen Siesicher, dassggf. die Schraubenam Stecker des Monitorkabel festgezogensind.

2. Schließen Siedie Kamerasandie PoE-fähigen Netzwerkanschlüssean.

3. Schließen Siebei Bedarfdas LANanden RJ45-Anschlussdes U2-Servernetzwerksoder den SFP-Anschlussdes SFP2-Servernetzwerksan.

4. Schließen Siedie Netzkabel des Monitors und des Systemsan.

EinrichtenderSoftware

Nachdem EinschaltendesComputerswirddasWindows-Betriebssystemgestartet.FolgenSieden AnweisungenaufdemBildschirmundgebenSiedieerforderlichenInformationenein.Wenndie Windows-Installationkonfiguriertist,startetdieGetStartedApplication(Anwendung„Erste Schritte“)automatisch.FolgenSiedenSchrittenaufdemBildschirm.

MitAXISCameraStationkönnenVideodatenvonKamerasundVideo-EncodernineinemLAN(Local AreaNetwork)oderWAN(WideAreaNetwork)aufgezeichnetundwiedergegebenwerden.Befolgen Sie,abhängigvonIhrerInstallation,dieAnweisungenunterNetwork&SecurityConfiguration (Netzwerk-undSicherheitskonfiguration)mAXISCamerstation-Benutzerhandbuchyerfügbar unterwww.axis.com.

ErsteSchrittemitAXISCameraStation

WennSiedenAXISCameraStationClientstarten,startetderAssistent„GetstartedwithAXISCameraStation(ErsteSchrittemitAXISCameraStation)automatisch„GeStartedwithAXISCameraStation“(ErsteSchrittemitAXISCameraStation)ermöglichtdasschnelleHinzufügen vonKamerassowiedasKonfigurierenundAktivierenvonAufzeichnungen:

1. Registrieren Sielhrevorinstallierten Lizenzen.
2. Wählen Siediehinzuzufügenden Kamerasund Video-Encoderaus.
3. Wählen Sie Aufzeichnungsmethoden und Speicherortefürdie Aufzeichnungen aus.
   Überprüfer Siedie Einstellungen und klicker Sieu Finish (Fertigstellen) um Kameras hinzuzufügen.
   5.BeginnenSiedamit,mitAXISCameraStationaufzuzeichnenundwiederzugeben.
   WeiterelInformationenfindenSieinderintegriertenHilfeundimAXISCamera Station-Benutzerhandbuchunterwww.axis.com.

ZugriffaufdenintegriertenPoE-Switch

ÖffnerSieußenDesktopliche Started Application (Anwendung ErstSchritte") und wechselSiezu RegisterkartenformationSupportMelderSiesichmitdenBenutzernamen adminunddemKennwortsysteman.

Eswirdempfohlen, das Standardkennwortbeimersten Zugriffaufden Switchzuändern.

TechnischeDaten

Stromversorgung

	AXISS2008	AXISS2016/AXIS2024
LeistungsaufnahmeMaximal	280W,mitexterner Stromversorgung. 140WPoE(reserviert)	Max.500W,100Vbis240V Wechselstrom 277WPoE(reserviert)
Spannung	100bis240VWechselstrom, 50/60Hz(mitexterner Stromversorgung)	100bis240VWechselstrom,50/60 Hz
Knopfzelle	Lithium-Knopfzelle(3V, CR2032)	Lithium-Knopfzelle(3V,CR2032)

Abmessungen

	AXISS2008	AXISS2016/AXIS2024
Höhe	44mm44mm
Breite	325mm438mm
Tiefe	238mm538mm
Gewicht	3,5kg10kg

Umgebung

Temperatur

	AXISS2008/AXISS2016/AXIS2024
Betrieb	0bis40°C
Lagerung	-40bis65°C

RelativeLuftfeuchtigkeit

	AXISS2008/AXISS2016/AXIS2024
Betrieb	10bis90%(nichtkondensierend)
Lagerung	5bis95%(nichtkondensierend)

Weiterelnformationen

- Unterwww.axis.comfindenSiedieaktuelleVersiondiesesDokuments.

Unterwww.axis.com/supporfinderSieFirmware-Aktualisierungführte Produkte.

Nützliche Onlineschulungen und Webinarfinder Sie unter www axis.com/academy.

Gewährleistungsinformationen

InformationenzurGewährleistungderAxisProdukteundandere, hierzurelevantelnformationen, findenSieunterwww.axis.com/warranty/
