Tipo di prodotto	Encoder video di rete a 4 canali
Marca	Axis
Modello	Q7404
Dimensioni	440 x 44 x 300 mm (rack 1U)
Peso	2,5 kg
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	15 W max
Risoluzione video massima	1920 x 1080 pixel (Full HD)
Formati di compressione	H.264, Motion JPEG
Ingressi video	4 ingressi BNC compositi (PAL/NTSC)
Uscita audio	Audio bidirezionale (ingresso linea + uscita linea)
Connettività di rete	Ethernet 10/100 Base-T, RJ-45
Protocolli supportati	IPv4, IPv6, HTTP, HTTPS, ONVIF
Temperatura di funzionamento	0 °C a 50 °C
Umidità relativa	20% a 80% senza condensa
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Reset di fabbrica tramite pulsante di reset. Nessun archivio locale integrato.
Ricambi e riparabilità	Nessun ricambio disponibile. In caso di guasto, contattare il servizio clienti Axis.
Informazioni generali	Uso interno, montaggio su rack 19 pollici. Certificato CE, FCC.

Domande frequenti - Q7404 AXIS

Come installare l'Axis Q7404 in un rack?

Fissare i supporti di montaggio forniti sui lati del dispositivo, quindi farlo scorrere in un rack standard da 19 pollici. Stringere le viti anteriori per tenerlo in posizione. Assicurare una ventilazione sufficiente intorno al dispositivo.

Qual è la risoluzione massima supportata?

L'Axis Q7404 supporta una risoluzione massima di 1920 x 1080 pixel (Full HD) per ogni canale video.

Come collegare le telecamere analogiche?

Utilizzare gli ingressi BNC situati sul retro del dispositivo. Ogni ingresso corrisponde a un canale (1 a 4). Collegare una telecamera analogica (PAL/NTSC) tramite un cavo coassiale BNC.

Come accedere all'interfaccia di configurazione?

Collegare il dispositivo alla rete, quindi utilizzare un browser web. Inserire l'indirizzo IP assegnato da DHCP (predefinito) o utilizzare lo strumento Axis IP Utility per scoprire il dispositivo. Accedere con nome utente e password predefiniti (admin/admin).

Cosa fare se ho dimenticato la password di amministratore?

Eseguire un reset di fabbrica tenendo premuto il pulsante di reset sul retro per circa 10 secondi finché il LED di stato lampeggia in arancione. Le impostazioni di rete e gli utenti verranno cancellati.

Il Q7404 supporta l'audio bidirezionale?

Sì, il dispositivo dispone di un ingresso linea e di un'uscita linea per l'audio bidirezionale. È possibile collegare un microfono esterno e un altoparlante per una comunicazione audio in tempo reale.

Quali protocolli di rete sono supportati per lo streaming?

Il dispositivo supporta i protocolli HTTP, HTTPS, RTSP ed è conforme allo standard ONVIF per l'interoperabilità con altri sistemi di videosorveglianza.

Come aggiornare il firmware?

Scaricare l'ultima versione del firmware dal sito Axis. Nell'interfaccia web, andare su Amministrazione > Manutenzione > Aggiornamento firmware e caricare il file scaricato. Non spegnere l'alimentazione durante l'aggiornamento.

Qual è il consumo elettrico del dispositivo?

Il consumo massimo è di 15 watt. Utilizzare un alimentatore che fornisca 100-240 V CA, 50/60 Hz.

Cosa fare in caso di perdita di connessione di rete?

Verificare i cavi Ethernet e i LED di collegamento sulla porta di rete. Riavviare il dispositivo scollegando e ricollegando l'alimentazione. Se il problema persiste, eseguire un test ping sull'indirizzo IP del dispositivo da un computer sulla stessa rete.

MANUALE UTENTE Q7404 AXIS

AXIS Q7404 Video Encoder Guida all'installazione

Questo documento fornisce le istruzioni necessarie per installare il codificatore video AXIS Q7404 nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito web all'indirizzo www.axis.com.

Procedura di installazione

Attenersi alla seguente procedura per installare il codificatore video AXIS Q7404 nella rete locale (LAN):

1. Panoramica dell'hardware. Vedere la Pagina 52.
2. Installazione dell'hardware. Vedere la Pagina 53.
3. Impostazione di un indirizzo IP. Vedere la Pagina 54.
4. Impostazione della password. Vedere la Pagina 58.

5. Ripetere le operazioni descritte nei punti 4 e 5 per ciascun canale video.

6. Controllare il contenuto della confezione utilizzando l'elenco fornito di seguito.

Importante! Il prodotto deve essere utilizzato in conformità alle leggi e alle disposizioni locali.

1 Contenuto della confezione

Articolo Modelli/varianti/note
Modelli di codificatori video Axis	AXIS Q7404
Modelli di adattatori Tipo PS-P
Kit di montaggio • 4 viti e tasselli per montare il codificatore alla parete• 4 cuscinetti di protezione• Connettori per la morsettiera (I/O: 4 connettori a 4 pin, RS-485/422: 8 connettori a 2 pin, alimentazione: connettore a 2 pin)
CD CD del prodotto, che comprende le utility di installazione e altro software nonché la documentazione del prodotto.
Documentazione cartacea	AXIS Q7404 Guida all’installazione del codificatore video (questo documento)Certificato di garanzia Axis

② Panoramica dell'hardware

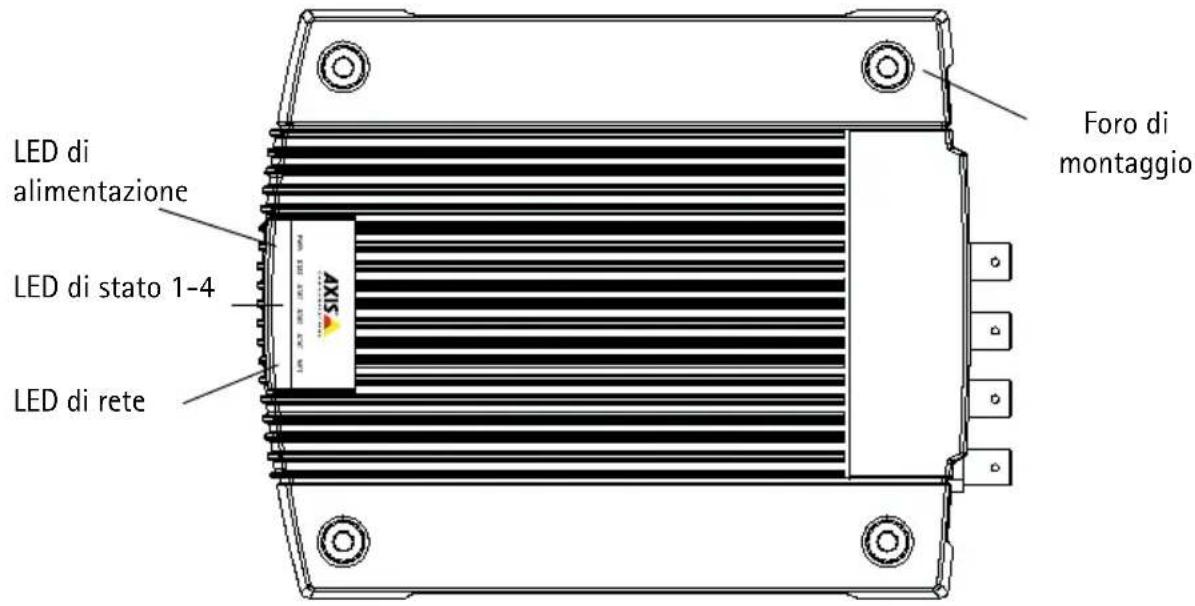

Vista dall'alto

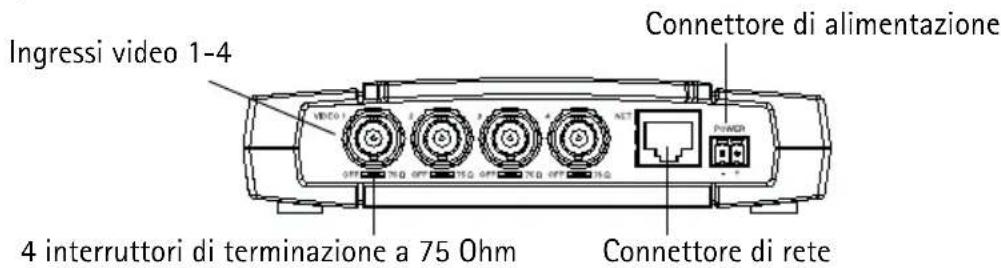

Vista posteriore

Vista dal lato della porta seriale

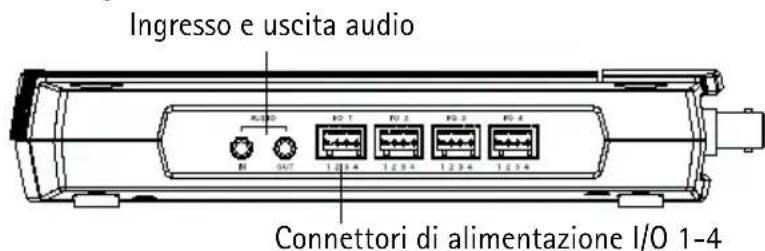

Vista lato Audio e I/O

Dimensioni

Altezza x larghezza x profondità = 35 x 151 x 184/194 mm con/senza connettori Peso = 796 g (senza alimentatore)

Installazione dell'hardware

IMPORTANTE! - L'alloggiamento del codificatore video AXIS Q7404 non è approvato per l'utilizzo in ambienti esterni. Il prodotto può essere installato soltanto in ambienti interni.

Montaggio del codificatore video

Il codificatore video viene fornito con un kit di montaggio contenente viti e tasselli per il montaggio a parete:

1. Posizionare il codificatore video sulla parete e contrassegnare la posizione dei fori di montaggio (vedere la Pagina 52) da usare per il fissaggio del codificatore.
2. Rimuovere il codificatore video e trapanare i quattro fori di montaggio.
3. Inserire i tasselli nella parete, posizionare il codificatore video e fissarlo alla parete con le viti.

Utilizzare i cuscinetti di protezione per evitare di graffiare la superficie di montaggio del codificatore video. Punzonare i cuscinetti e applicarli alla base del codificatore video.

Collegamento dei cavi

1. Collegare il codificatore alla rete mediante un cavo di rete schermato.
2. Collegare le altre periferiche esterne (opzionali) come eventuali sistemi di allarme. Per informazioni sui pin della morsettiera di alimentazione, vedere la Pagina 62.
3. Collegare (facoltativo) l'altoparlante attivo e/o il microfono esterno.
4. Collegare le videocamere agli ingressi video.
5. Collegare l'adattatore per interni fornito con il codificatore video o l'alimentatore esterno.
6. Verificare che i LED indichino le condizioni di funzionamento corrette. Per ulteriori dettagli, vedere la tabella a Pagina 65.

Assegnazione di un indirizzo IP

È necessario assegnare al codificatore video AXIS Q7404 quattro indirizzi IP, uno per ciascun canale.

La maggior parte delle reti dispone di un server DHCP che assegna automaticamente gli indirizzi IP alle periferiche connesse. Se la rete non ha un server DHCP, il codificatore video AXIS Q7404 utilizzerà 192.168.0.90 come indirizzo IP predefinito per il canale 1, 192.168.0.91 per il canale 2, 192.168.0.92 per il canale 3 e 192.168.0.93 per il canale 4.

AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per impostare un indirizzo IP in Windows. Queste applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito web all'indirizzo www.axis.com/techsup. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.

Metodo Consigliato per Sistema operativo
	AXIS IP UtilityVedere la Pagina 55	Codificatore video singoloPiccole installazioni	Windows
	AXIS Camera ManagementVedere la Pagina 56	Più codificatori videoGrandi installazioniInstallazione in una diversa subnet	Windows 2000Windows XP ProWindows 2003 ServerWindows Vista

Note

• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non ci siano firewall che blocchino l'operazione.
• Per altri metodi di assegnazione o rilevazione dell'indirizzo IP, ad esempio in altri sistemi operativi, vedere la Pagina 60.

AXIS IP Utility - Videocamera singola/piccola installazione

AXIS IP Utility rileva e visualizza automaticamente le periferiche Axis collegate alla rete.

L'applicazione può inoltre essere utilizzata per assegnare manualmente un indirizzo IP statico.

Si tenga presente che il codificatore video AXIS Q7404 deve essere installato sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che il codificatore video AXIS Q7404 sia collegato alla rete e alimentato correttamente.
2. Avviare AXIS IP Utility.
3. La schermata che visualizza il codificatore video AXIS Q7404 mostra anche una voce per ciascuno dei quattro canali video (ad es. AXIS Q7404 Channel 1 (Canale 1 di Axis Q7404)). Fare doppio clic su una voce per aprire la pagina principale relativa al canale video selezionato.
4. Vedere la Pagina 58 per istruzioni su come impostare la password.

Impostazione manuale dell'indirizzo IP (facoltativo)

Ripetere le operazioni descritte di seguito per ciascun canale video:

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.
2. Selezionare uno dei canali del codificatore video AXIS Q7404 dall'elenco.
3. Fare clic sul pulsante IP Assign new IP address to selected device (Assegna nuovo indirizzo IP alla periferica selezionata) e inserire l'indirizzo IP.
4. Fare clic sul pulsante Assign (Assegna) e seguire le istruzioni visualizzate.
5. Fare clic sul pulsante Home Page (Pagina home) per accedere alle pagine web del canale video.
6. Vedere la Pagina 58 per istruzioni su come impostare la password.

AXIS Camera Management: più videocamere/grandi installazioni

AXIS Camera Management è in grado di rilevare e impostare automaticamente gli indirizzi IP, visualizzare lo stato di connessione e gestire gli aggiornamenti del firmware per numerosi prodotti video Axis.

Rilevamento automatico

1. Verificare che il codificatore video sia collegato alla rete e alimentato correttamente.
2. Avviare AXIS Camera Management.
3. La schermata che visualizza il codificatore video AXIS Q7404 mostra anche una voce per ciascuno dei quattro canali video (ad es. AXIS Q7404 Channel 1 (Canale 1 di Axis Q7404)). Fare clic con il pulsante destro del mouse su un collegamento e selezionare Live View Home Page (Immagini dal vivo) per aprire la pagina principale del canale video selezionato.
4. Vedere la Pagina 58 per istruzioni su come impostare la password.

Assegnazione di un indirizzo IP a una singola periferica

Ripetere le operazioni descritte di seguito per ciascun canale video:

1. Selezionare uno dei canali del codificatore video AXIS Q7404 in AXIS Camera Management e fare clic sul pulsante Assign IP (Assegna IP)

1. Selezionare Assign the following IP address (Assegna il seguente indirizzo IP) e inserire l'indirizzo IP, la subnet mask e il router predefinito utilizzato dal codificatore.
2. Fare clic sul pulsante OK.

Assegnazione degli indirizzi IP a più periferiche

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare le periferiche che si desidera configurare (è possibile selezionare più modelli) e fare clic sul pulsante Assign IP (Assegna IP).

2. Selezionare Assign the following IP address range (Assegna il seguente intervallo di indirizzi IP) e inserire l'intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dalle periferiche.

3. Fare clic su Update (Aggiorna). Gli indirizzi IP suggeriti sono elencati sotto ai nuovi indirizzi IP e possono essere modificati selezionando una periferica e facend

4. Fare clic sul pulsante OK.

⑤ Impostazione della password

È necessario impostare la password dell'utente amministratore predefinito, root, per ciascuno dei quattro canali video. Questa operazione può essere eseguita tramite la finestra di dialogo 'Configure Root Password' (Configura password root) che viene visualizzata quando si accede al canale video per la prima volta.

Per evitare l'interruzione della connessione di rete durante l'impostazione della password root, è possibile eseguire questa operazione tramite la connessione crittografata HTTPS, che richiede una certificato HTTPS.

Nota: HTTPS (Hypertext Transfer Protocol over SSL) è un protocollo utilizzato per crittografare il traffico tra i browser e i server web. Il certificato HTTPS controlla lo scambio crittografato di informazioni.

Per impostare la password tramite una connessione HTTP standard, inserirla direttamente nella prima finestra di dialogo mostrata di seguito.

Per impostare la password tramite una connessione HTTPS crittografata, attenersi alla seguente procedura:

1. Fare clic sul pulsante Create self-signed certificate (Crea certificato autofirmato).

2. Fornire le informazioni richieste e fare clic su OK. Il certificato viene creato e la password può essere ora impostata in modo sicuro. Da questo momento in poi tutto il traffico verso e dal canale video viene cifrato.

3. Inserire una password e reinserirla per confermarla. Fare clic su OK. La password è stata ora configurata.

1. Per eseguire l'accesso, inserire il nome utente "root" nella finestra di dialogo appena il programma lo richiede.

Nota: Non è possibile eliminare il nome utente predefinito dell'amministratore.

1. Inserire la password impostata in precedenza e fare clic su OK. Se si dimentica la password, sarà necessario ripristinare le impostazioni predefinite del canale video.
2. Se necessario, fare clic su Yes/Install (Si/installa) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. Per eseguire questa operazione, è necessario disporre di privilegi di amministratore.

Nota: Per installare AMC in Windows Vista, è necessario eseguire Internet Explorer come amministratore. Fare clic con il pulsante destro del mouse sull'icona di Internet Explorer e selezionare Run as administrator (Esegui come amministratore).

1. Viene visualizzata la pagina Live View (Immagini dal vivo) del codificatore video AXIS Q7404 con i collegamenti agli strumenti di configurazione che consentono di personalizzarlo.

Configurazione: fornisce tutti gli strumenti necessari per configurare il codificatore.

Altri metodi di impostazione dell'indirizzo IP

La seguente tabella descrive gli altri metodi disponibili per impostare o individuare l'indirizzo IP. Per impostazione predefinita, tutti i metodi sono disponibili e possono essere disabilitati.

	Utilizzo nel sistema operativo	Note
UPnPTM	Windows Se abilitato	sul computer, il codificatore video viene rilevato automaticamente e aggiunto a “Risorse di rete/Rete”.
Bonjour	MAC OSX (versione 10.4 o successive)	Si applica a browser con supporto Bonjour. Selezionare il segnalibro Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento per accedere alle pagine Web del codificatore video.
AXIS Dynamic DNS Service	Tutti i sistemi operativi	Servizio gratuito fornito da Axis che consente di installare il codificatore video in modo facile e veloce. È necessaria una connessione a Internet senza proxy http. Per ulteriori informazioni, visitare il sito Web all’indirizzo www.axiscam.net.
ARP/Ping	Tutti i sistemi operativi	Vedere le sezioni che seguono. È necessario eseguire il comando entro 2 minuti dal collegamento del codificatore video all’alimentazione.
Visualizzazione delle pagine di amministrazione del server DHCP	Tutti i sistemi operativi	Per visualizzare le pagine di amministrazione del server DHCP di rete, vedere la documentazione specifica del server.

Impostazione dell'indirizzo IP con ARP/Ping

1. Acquisire quattro indirizzi IP sullo stesso segmento di rete cui è connesso il computer in uso.
2. Individuare i quattro numeri di serie indicati sull'etichetta del codificatore video AXIS Q7404.
3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:

Sintassi per Windows

arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>

Esempio di Windows

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Sintassi per UNIX/Linux/Mac

arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>

Esempio di UNIX/Linux/Mac

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Verificare che il cavo di rete sia collegato al codificatore video AXIS Q7404, quindi avviare/riavviare il codificatore video AXIS Q7404 scollegandolo/ricollegandolo dalla/all'alimentazione.
2. Chiudere la finestra MS-DOS appena viene visualizzato il messaggio "Reply from 192.168.0.125:..." (Risposta da 192.168.0.125) o altro messaggio equivalente.
3. Ripetere le operazioni descritte nei punti 3, 4 e 5 per i restanti canali video.
4. Nel browser immettere http:// nel campo dell'indirizzo e premere Invio sulla tastiera.

Note

• Per aprire una finestra MS-DOS in Windows XP: dal menu Start, scegliere Esegui... e digitare cmd. Fare clic su OK.
• Per usare il comando ARP in Windows Vista, fare clic con il pulsante destro del mouse sull'icona della finestra MS-DOS e selezionare Esegui come amministratore.
• Per utilizzare il comando ARP in un sistema operativo Mac OS X, usare l'utility Terminal, in Applicazioni >Utilità.

Connettori

Connettore di rete – Connettore Ethernet RJ-45. È consigliabile usare cavi schermati Cat 5e e/o Cat 6.

Connettore di alimentazione – Ingresso di alimentazione. Usare l'adattatore fornito con il codificatore video oppure un alimentatore esterno da 8-20V c.c., max. 16,1 W.

Funzione	Numero	pin	Descrizione
GND 1 Terra
Alimentazione CC 2	Ingresso alimentazione a 8-20 V CC, max. 16.1 W

Ingressi video – Il codificatore video AXIS Q7404 supporta quattro sorgenti video (VIDEO 1 - VIDEO 4). Ciascun ingresso video viene terminato con un connettore coassiale BNC. Usare un cavo video coassiale da 75 Ohm; la lunghezza massima consigliata per il cavo è 250 metri.

Nota: Per collegare la sorgente video in parallelo con un'altra periferica tramite un adattatore BNC T, disattivare la terminazione dell'uscita impostando l'interruttore di terminazione a 75 Ohm su OFF. Il mancato rispetto di queste istruzioni può compromettere la qualità delle immagini.

Connettori audio – Il codificatore video AXIS Q7404 ha due connettori audio collegati al canale video 1:

• Ingresso audio da 3,5 mm per microfono in mono o segnale mono line-in (il canale sinistro è usato da un segnale in stereo).
• Uscita audio da 3,5 mm che può essere connessa a un sistema di indirizzo pubblico (PA), oppure a un altoparlante con amplificatore integrato. Si possono collegare anche un paio di cuffie. Per l'uscita audio è necessario usare un connettore stereo.

Connettore del morsetto I/O - Utilizzato per varie applicazioni; ad esempio per il rilevamento di movimento, l'attivazione di eventi, la registrazione continua e la notifica di allarmi. Il codificatore video AXIS Q7404 ha 2 ingressi/uscite configurabili per canale video, che forniscono l'interfaccia fisica per:

• Uscita digitale : utilizzabile per collegare periferiche esterne come relé e LED. Le periferiche collegate possono essere attivate tramite VAPIX®, i pulsanti di comando della pagina Live View (Immagini dal vivo) oppure tramite l'opzione Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva (visualizzata in Events > Port Status (Eventi > Stato porta)) se il dispositivo di allarme si attiva.
• Ingresso digitale: ingresso allarme utilizzabile per collegare le periferiche, che può passare dal circuito chiuso al circuito aperto, ad esempio: sensori di movimento (PIR), contatti porta/finestra, rilevatori di rottura vetri e così via. Dopo la ricezione del segnale lo stato cambia e l'ingresso diventa attivo (e viene visualizzato in Events > Port Status (Eventi > Stato porta)).

Assegnazioni dei pin

Funzione	Numero	pin Note Dati	tecnici
GND 1 Terra
Alimentazione a 3,3 V CC	2 Il pin può essere utilizzato anche per alimentare una periferica ausiliaria. Nota: questo pin può essere usato solo come uscita alimentazione.		Carico massimo = 250 mA
Configurabile (ingresso o uscita)	3 - 4 Ingresso digitale: collegare a terra (GND) per attivarlo oppure lasciarlo isolato (o scollegato) per disattivarlo.		Ingresso min. = - 40 V CCIngresso max. = + 40 V CC
			Uscita digitale: utilizza un transistor NFET open-drain con connessione della fonte a terra. Se si utilizza un relé esterno, è necessario collegare un diodo in parallelo al carico per proteggere la periferica da sovratensioni transitorie.
			Carico massimo = 100 mATensione massima = + 40 V CC

Il seguente schema dei collegamenti mostra come collegare una periferica ausiliaria al codificatore video AXIS Q7404.

Connettore RS-485/RS-422 - Il codificatore video AXIS Q7404 ha, per ciascun canale video, due morsettiere da 2 pin per l'interfaccia seriale RS-485/422, utilizzate per il controllo di periferiche ausiliarie come le videocamere PTZ.

La porta seriale RS-485/422 può essere configurata su una delle seguenti modalità porta:

• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con due cavi e una coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con quattro cavi, una coppia RX e una coppia TX.
• Porta unidirezionale RS-422 per la trasmissione e la ricezione di dati con due cavi e una coppia RX o TX.
• Porta bidirezionale RS-422 half-duplex per la trasmissione di dati (point-to-point) con quattro cavi, una coppia RX e una coppia TX.

RX/TX
1 2

TX
3 4

Funzione Pin Note
RS-485A alt RS-485/422RX(A)	1	Coppia RX per tutte le modalità (RX/TX combinata per RS-485 con due cavi)
RS-485B alt RS-485/422RX(B) 2
RS 485/422TX(A) 3 Coppia TX per RS-422		e RS-485 con quattro cavi
RS 485/422TX(B) 4

Indicatori LED

Indicatore di stato	Colore Indicazione
Rete Verde Luce	fissa: connessione di rete a 1000 Mbit/s. Luce lampeggiante: attività di rete.
	Giallo Luce	fissa: connessione di rete a 10/100 Mbit/s. Luce lampeggiante: attività di rete.
	Spento Assenza di connessione..
Stato Verde Luce	verde fissa: condizioni di normale utilizzo.
	Giallo Luce	fissa: durante l'avvio o il ripristino delle impostazioni predefinite o della configurazione.
	Rosso Luce	lampeggiante lenta: aggiornamento non riuscito.
Alimentazione Ver	Verde Normale utilizzo.
	Giallo Luce	lampeggiante verde/gialla: aggiornamento firmware.

Nota: Il codificatore video AXIS Q7404 ha quattro LED di stato, uno per ciascun canale video. Questi indicatori sono (da sinistra a destra): alimentazione, stato 1, stato 2, stato 3, stato 4 e rete.

Ripristino delle impostazioni predefinite

I parametri di tutti e quattro i canali video (compresi gli indirizzi IP) vengono reimpostati sui valori predefiniti.

1. Scollegare il codificatore video AXIS Q7404 dall'alimentazione.
2. Tenere premuto il pulsante di comando (vedere la Pagina 52) e ricollegare il cavo di alimentazione.
3. Tenere premuto il pulsante di comando fino a quando i quattro indicatori di stato non si illuminano in giallo (l'operazione può richiedere fino a 15 secondi).
4. Rilasciare il pulsante di comando. Appena i quattro indicatori di stato diventano verde (l'operazione può richiedere fino a 1 minuto), significa che la procedura è terminata e che il codificatore video è stato reimpostato.
5. Riassegnare gli indirizzi IP utilizzando uno dei metodi descritti in questo documento.

Per reimpostare le impostazioni predefinite di un solo canale video, utilizzare il pulsante corrispondente nell'interfaccia web del canale video. Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente.

Accesso al codificatore video AXIS Q7404 da Internet

Dopo l'installazione, il codificatore video AXIS Q7404 è accessibile nella rete locale (LAN). Per accedere al codificatore video da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica:

• Porta HTTP (porta predefinita 80) per la visualizzazione e la configurazione
• Porta RTSP (porta predefinita 554) per la visualizzazione di flussi video in formato H.264

Per ulteriori istruzioni, consultare la documentazione del router. Per maggiori informazioni su questo e altri argomenti, visitare il sito web per il supporto Axis all'indirizzo www.axis.com/techsup.

Ulteriori informazioni

La Guida per l'utente è disponibile sul sito web di Axis all'indirizzo www.axis.com oppure sul CD fornito con il prodotto.

Suggerimento

Visitare il sito di Axis all'indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti del firmware per il codificatore video AXIS Q7404. Per sapere quale versione del firmware è stata installata, vedere la pagina web About (Informazioni su) nella sezione degli strumenti di configurazione.

Informazioni sulla sicurezza - Sostituzione della batteria

Per il dispositivo AXIS Q7404 viene utilizzata una batteria al litio CR2032 3.0 V per l'alimentazione dell'orologio interno in tempo reale (RTC). In condizioni di normale utilizzo, questa batteria ha una durata minima di 5 anni. Se la carica della batteria non è sufficiente, il dispositivo RTC non funziona correttamente causando il ripristino delle impostazioni ad ogni accensione. Viene visualizzato un messaggio di registro quando è necessario sostituire la batteria. Sostituire la batteria solo quando richiesto. Qualora sia necessario sostituire la batteria, attenersi alle seguenti indicazioni:

• Pericolo di esplosione se la batteria viene sostituita in modo errato.
• Sostituire la batteria solo con una dello stesso tipo o equivalente, come consigliato dal produttore.
• Smaltire le batterie usate secondo quanto stabilito dal produttore.
