Type de produit	Encodeur vidéo réseau 4 canaux
Marque	Axis
Modèle	Q7404
Dimensions	440 x 44 x 300 mm (rack 1U)
Poids	2,5 kg
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	15 W max
Résolution vidéo maximale	1920 x 1080 pixels (Full HD)
Formats de compression	H.264, Motion JPEG
Entrées vidéo	4 entrées BNC composite (PAL/NTSC)
Sortie audio	Audio bidirectionnel (entrée ligne + sortie ligne)
Connectivité réseau	Ethernet 10/100 Base-T, RJ-45
Protocoles supportés	IPv4, IPv6, HTTP, HTTPS, ONVIF
Température de fonctionnement	0 °C à 50 °C
Humidité relative	20% à 80% sans condensation
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Réinitialisation d'usine via bouton reset. Aucun stockage local intégré.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, contacter le SAV Axis.
Informations générales	Utilisation intérieure, montage en rack 19 pouces. Certifié CE, FCC.

FOIRE AUX QUESTIONS - Q7404 AXIS

Comment installer l’Axis Q7404 dans un rack ?

Fixez les supports de montage fournis sur les côtés de l’appareil, puis glissez-le dans un rack 19 pouces standard. Serrez les vis avant pour le maintenir en place. Assurez une ventilation suffisante autour de l’appareil.

Quelle est la résolution maximale prise en charge ?

L’Axis Q7404 prend en charge une résolution maximale de 1920 x 1080 pixels (Full HD) pour chaque canal vidéo.

Comment connecter les caméras analogiques ?

Utilisez les entrées BNC situées à l’arrière de l’appareil. Chaque entrée correspond à un canal (1 à 4). Connectez une caméra analogique (PAL/NTSC) via un câble coaxial BNC.

Comment accéder à l’interface de configuration ?

Connectez l’appareil à votre réseau, puis utilisez un navigateur web. Saisissez l’adresse IP attribuée par DHCP (par défaut) ou utilisez l’outil Axis IP Utility pour découvrir l’appareil. Connectez-vous avec le nom d’utilisateur et mot de passe par défaut (admin/admin).

Que faire si j’ai oublié le mot de passe administrateur ?

Effectuez une réinitialisation d’usine en maintenant enfoncé le bouton reset à l’arrière pendant environ 10 secondes jusqu’à ce que le voyant d’état clignote en orange. Les paramètres réseau et utilisateurs seront effacés.

Le Q7404 supporte-t-il l’audio bidirectionnel ?

Oui, l’appareil dispose d’une entrée ligne et d’une sortie ligne pour l’audio bidirectionnel. Vous pouvez connecter un microphone externe et un haut-parleur pour une communication audio en temps réel.

Quels protocoles réseau sont supportés pour le streaming ?

L’appareil supporte les protocoles HTTP, HTTPS, RTSP et est conforme à la norme ONVIF pour l’interopérabilité avec d’autres systèmes de vidéosurveillance.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware sur le site Axis. Dans l’interface web, allez dans Administration > Maintenance > Mise à jour du firmware et chargez le fichier téléchargé. Ne coupez pas l’alimentation pendant la mise à jour.

Quelle est la consommation électrique de l’appareil ?

La consommation maximale est de 15 watts. Utilisez un bloc d’alimentation fournissant du 100-240 V AC, 50/60 Hz.

Que faire en cas de perte de connexion réseau ?

Vérifiez les câbles Ethernet et les voyants de liaison sur le port réseau. Redémarrez l’appareil en débranchant puis rebranchant l’alimentation. Si le problème persiste, effectuez un test de ping sur l’adresse IP de l’appareil depuis un ordinateur du même réseau.

MODE D'EMPLOI Q7404 AXIS

Encodeur vidéo AXIS Q7404 Guide d'installation

Ce guide d'installation vous explique comment installer un Encodeur vidéo AXIS Q7404 sur votre réseau. Pour toute autre question concernant l'utilisation du produit, reportez-vous au Manuel de l'utilisateur du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com.

Procédure d'installation

Procédez comme suit pour installer l'Encodeur vidéo AXIS Q7404 sur votre réseau local :

1. Vérification du contenu de l'emballage par rapport à la liste ci-dessous.
2. Vue d'ensemble du matériel. Reportez-vous à la page 20.
3. Installation du matériel. Reportez-vous à la page 21.
4. Attribution d'une adresse IP. Reportez-vous à la page 22.
5. Configuration d'un mot de passe. Reportez-vous à la page 26.
6. Répétez les étapes 4 et 5 pour chaque canal vidéo.
   Important!

Ce produit doit être utilisé conformément aux lois et dispositions locales en vigueur.

1 Contenu de l'emballage

Article Modèles/variantes/	remarques
Modèles d'encodeur vidéo Axis	AXIS Q7404
Modèles d'adaptateur secteur	Type PS-P
Kit de montage • 4 vis et chevilles pour fixer l'encodeur sur un mur en béton• 4 patins de protection de surface• Connecteurs pour bloc terminal (E/S : connecteur 4x4 broches, RS-485/422 : connecteur 8 x 2 broches, Alimentation : connecteur 2 broches)
CD CD du produit de vidéo sur IP AXIS comprenant la documentation, les outils d'installation et les autres logiciels
Documentation Guide d'installation de l'AXIS Q7404 (le présent document)Document de garantie d'Axis

② Vue d'ensemble du matériel

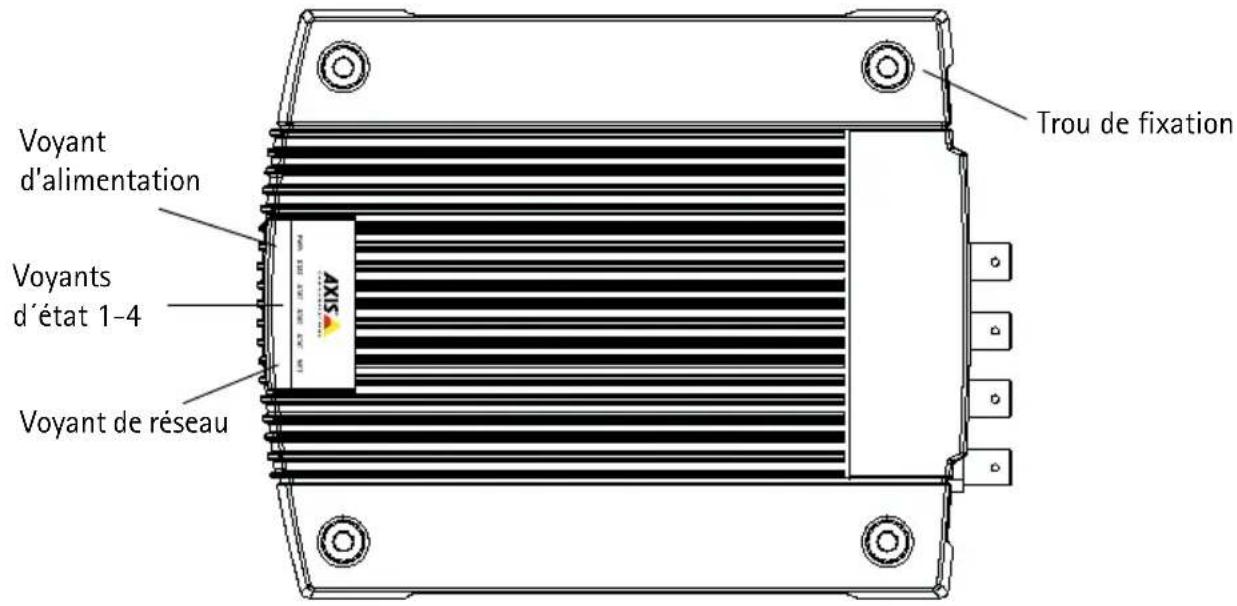

Vue de dessus

Vue de derrière

Vue latérale des ports série

Vue latérale audio et E/S

Dimensions

HxLxP = 35 x 151 x 184/194 mm connecteurs non compris/compris

Poids = 796 g (alimentation non comprise)

Installation du matériel

IMPORTANT ! - Le boîtier de votre AXIS Q7404 n'est pas approuvé pour une utilisation extérieure. Le produit doit être uniquement installé en intérieur.

Montage de l'encodeur vidéo

L'encodeur vidéo est fourni avec un kit de montage contenant des vis et des chevilles pour la fixation de l'encodeur vidéo sur un mur en béton :

1. Placez l'encodeur vidéo contre le mur et marquez l'emplacement des quatre trous de fixation (voir page 20) grâce auxquels l'encodeur vidéo sera fixé.
2. Retirez l'encodeur vidéo et percez les quatre trous.
3. Insérez les chevilles dans le mur, positionnez l'encodeur vidéo et fixez-le au mur à l'aide des vis fournies.

Les patins de protection fournis peuvent être utilisés pour éviter d'érafler la surface sur laquelle l'encodeur vidéo est placé. Sortez les patins de leur emballage et posez-les sur le dessous de l'encodeur vidéo.

Branchement des câbles

1. Branchez l'encodeur sur le réseau à l'aide d'un câble réseau blindé.
2. Si vous le souhaitez, connectez des dispositifs d'entrée/sortie externes, par exemple des systèmes d'alarme. Reportez-vous à la page 30 pour plus d'informations sur les broches du connecteur pour terminaux.
3. Si vous le souhaitez, branchez un haut-parleur actif et/ou un micro externe.
4. Connectez les caméras aux entrées vidéo.
5. Connectez le bloc d'alimentation intérieur fourni ou une alimentation extérieure.
6. Vérifiez que les voyants lumineux indiquent les conditions correctes. Pour plus d'informations, reportez-vous au tableau de la page 33.

Attribution d'une adresse IP

Quatre adresses IP doivent être attribuées à l'AXIS Q7404 ; une pour chaque canal vidéo.

Aujourd'hui, la plupart des réseaux sont équipés d'un serveur DHCP qui attribue automatiquement des adresses IP aux périphériques connectés. Si votre réseau ne possède pas de serveur DHCP, l'AXIS Q7404 utilisera 192.168.0.90 comme adresse IP par défaut pour le canal 1, 192.168.0.91 pour le canal 2, 192.168.0.92 pour le canal 3 et 192.168.0.93 pour le canal 4.

Il est conseillé d'utiliser AXIS IP Utility et AXIS Camera Management pour configurer une adresse IP sous Windows. Ces deux applications gratuites sont disponibles sur le CD joint à votre produit de vidéo sur IP AXIS. Vous pouvez également les télécharger à partir du site www.axis.com/techsup. Choisissez la méthode qui vous convient le mieux, selon le nombre de caméras à installer.

Méthode Recommandée pour Système			d'exploitation
	AXIS IP UtilityReportez-vous à la page 23	Un seul encodeur vidéoPetites installations	Windows
	AXIS Camera ManagementReportez-vous à la page 24	Plusieurs encodeurs vidéoGrandes installationsInstallation sur un autre sous-réseau	Windows 2000Windows XP ProWindows 2003 ServerWindows Vista

Remarques :

• En cas d'échec de l'attribution d'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération.
• Pour connaître les autres méthodes d'attribution ou de détection de l'adresse IP, par exemple sous d'autres systèmes d'exploitation, reportez-vous à la page 28.

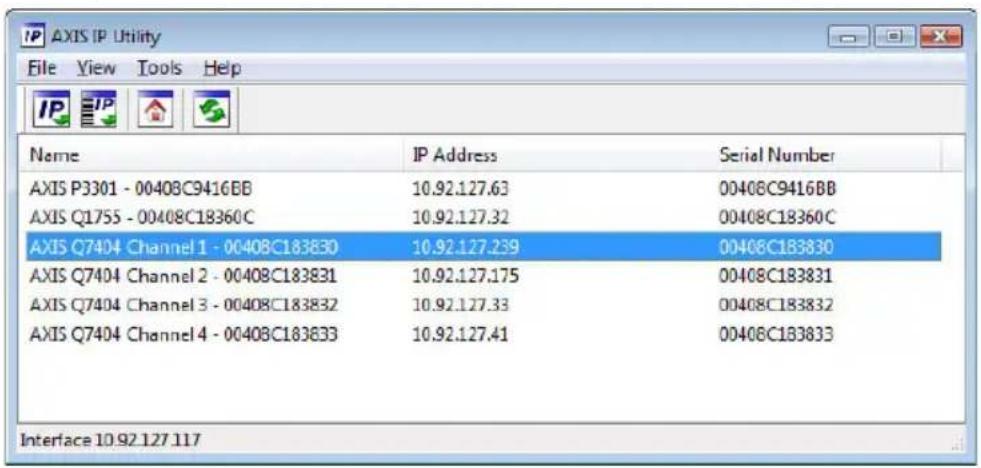

AXIS IP Utility – Une seule caméra/Petite installation

AXIS IP Utility recherche et affiche automatiquement les périphériques Axis sur votre réseau. Cette application sert également à attribuer manuellement des adresses IP statiques.

Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que l'AXIS Q7404.

Détection automatique

1. Vérifiez que l'AXIS Q7404 est connecté au réseau et sous tension.
2. Lancez AXIS IP Utility.
3. Lorsque l'AXIS Q7404 apparaît dans la fenêtre, il y a une entrée pour chacun de ses quatre canaux vidéo (par exemple Canal 1 de l'AXIS Q7404). Double-cliquez sur une entrée pour ouvrir la page d'accueil de ce canal vidéo.
4. Reportez-vous à la page 26 pour savoir comment configurer le mot de passe.

Attribution manuelle de l'adresse IP (facultatif)

Répétez les étapes suivantes pour chaque canal vidéo :

1. Trouvez une adresse IP non utilisée sur le même segment de réseau que celui de votre ordinateur.
2. Sélectionnez l'un des canaux AXIS Q7404 dans la liste.
3. Cliquez sur le bouton IP Assign new IP address to selected device (Attribuer une nouvelle adresse IP au périphérique sélectionné) et saisissez l'adresse IP.
4. Cliquez sur le bouton Assign (Attribuer) et suivez les instructions.
5. Cliquez sur le bouton Home Page (Page d'accueil) pour accéder aux pages Web du canal vidéo.
6. Reportez-vous à la page 26 pour savoir comment configurer le mot de passe.

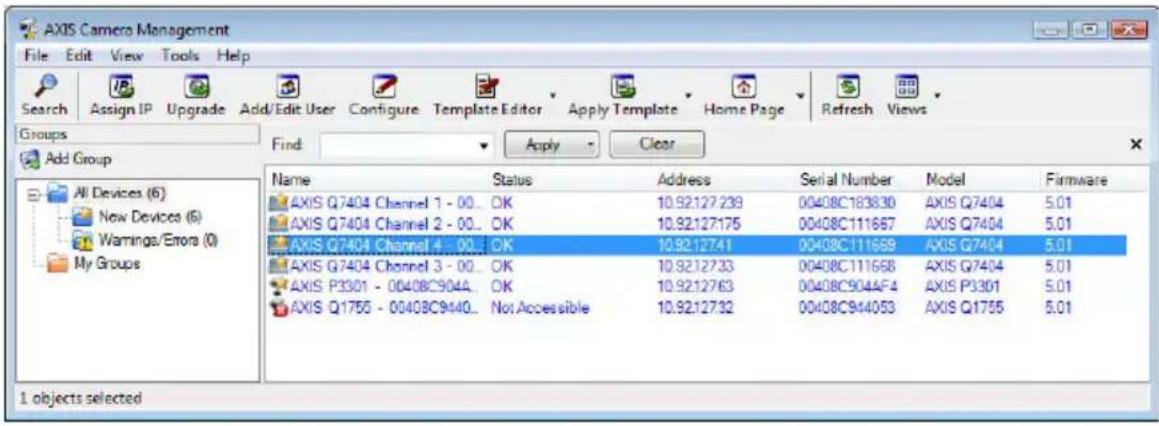

AXIS Camera Management – Plusieurs caméras/grandes installations

AXIS Camera Management peut rechercher et configurer automatiquement les adresses IP, afficher l'état de connexion et gérer les mises à niveau du microprogramme de plusieurs produits de vidéo sur IP Axis.

Détection automatique

1. Vérifiez que l'encodeur vidéo est connecté au réseau et sous tension.
2. Lancez AXIS Camera Management.
3. Lorsque l'AXIS Q7404 apparaît dans la fenêtre, il y a une entrée pour chacun de ses quatre canaux vidéo (par exemple Canal 1 de l'AXIS Q7404). Cliquez avec le bouton droit sur un lien et sélectionnez Live View Home Page (Page d'accueil – Vidéo en direct) pour ouvrir la page d'accueil de ce canal vidéo.
4. Reportez-vous à la page 26 pour savoir comment configurer le mot de passe.

Attribution d'une adresse IP à un seul périphérique

Répétez les étapes suivantes pour chaque canal vidéo :

1. Sélectionnez l'un des canaux AXIS Q7404 dans l'application AXIS Camera Management, puis cliquez sur le bouton Assign IP (Attribuer une adresse IP).

2. Sélectionnez Assign the following IP address (Attribuer l'adresse IP suivante) et saisissez l'adresse IP, le masque de sous-réseau et le routeur par défaut que le périphérique utilisera.

3. Cliquez sur le bouton OK.

Attribution d'adresses IP à plusieurs périphériques

AXIS Camera Management accélère le processus d'attribution d'adresses IP à plusieurs périphériques en suggérant des adresses IP parmi une plage spécifiée.

1. Sélectionnez les périphériques à configurer (il peut s'agir de plusieurs modèles), puis cliquez sur le bouton Assign IP (Attribuer une adresse IP)
2. Sélectionnez Assign the following IP address range (Attribuer la plage d'adresses IP suivante) et saisissez la plage d'adresses IP, le masque de sous-réseau et le routeur par défaut que les périphériques utiliseront.
3. Cliquez sur Update (Mettre à jour). Les adresses IP suggérées sont répertoriées sous New IP Addresses

(Nouvelles adresses IP) et peuvent être modifiées en sélectionnant un périphérique et en cliquant sur le bouton Edit (Modifier).

1. Cliquez sur le bouton OK.

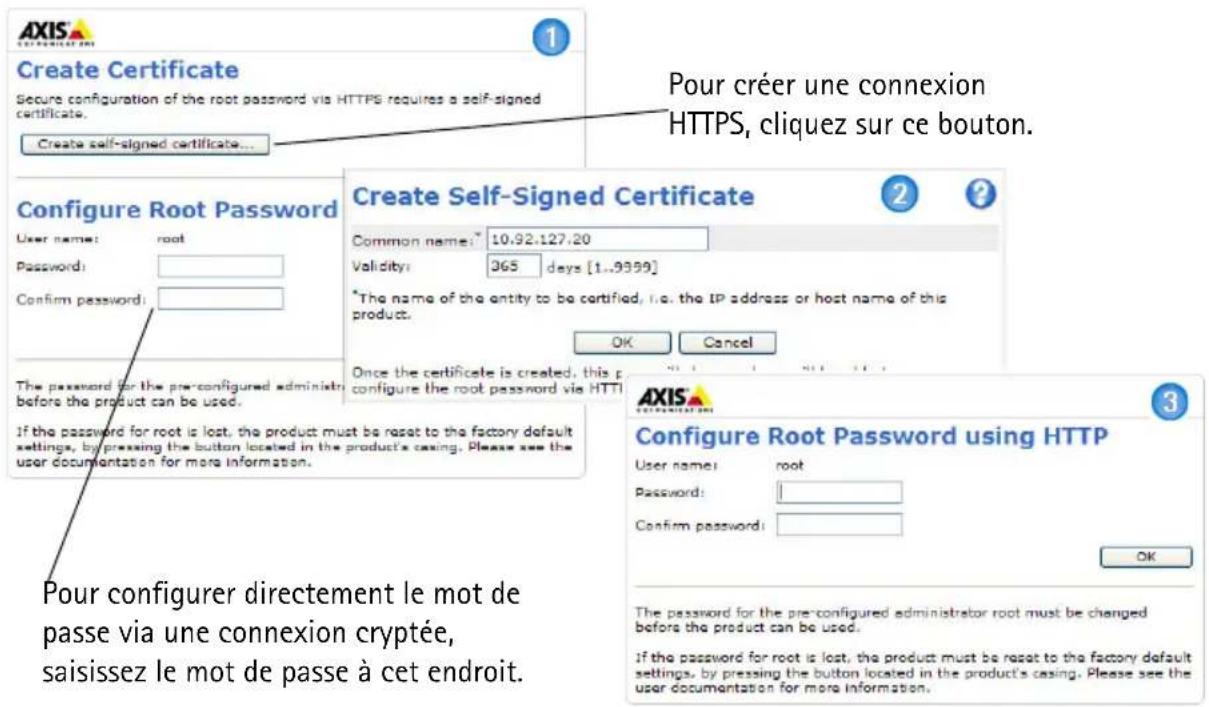

5 Configuration du mot de passe

Le mot de passe de l'utilisateur administrateur par défaut root doit être configuré pour chacun des quatre canaux vidéo. Vous pouvez effectuer cette opération dans la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s'affiche lors du premier accès au canal vidéo.

Pour éviter les écoutes électroniques lors de la configuration du mot de passe root, ce mot de passe peut être configuré à l'aide d'une connexion HTTPS cryptée nécessitant un certificat HTTPS.

Remarque : Le protocole HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) est utilisé pour crypter le trafic entre les navigateurs Web et les serveurs. Le certificat HTTPS contrôle l'échange crypté d'informations.

Pour configurer le mot passe avec une connexion HTTP standard, saisissez directement le mot de passe dans la première boîte de dialogue représentée ci-dessous.

Pour configurer le mot passe avec une connexion HTTPS cryptée, procédez comme suit :

1. Cliquez sur le bouton Create self-signed certificate (Créer un certificat autosigné).
2. Saisissez les informations demandées, puis cliquez sur OK. Le certificat est créé et le mot de passe peut maintenant être configuré en toute sécurité. Tout le trafic vers et depuis le canal vidéo est désormais crypté.
3. Saisissez un mot de passe, puis saisissez-le de nouveau pour confirmation. Cliquez sur OK. Le mot de passe est maintenant configuré.

1. Pour vous connecter, saisissez le nom d'utilisateur root dans la boîte de dialogue à l'invite.
   Remarque : Le nom d'utilisateur par défaut de l'administrateur est root et il ne peut pas être supprimé.

2. Saisissez le mot de passe de la manière indiquée ci-dessus et cliquez sur OK. Si vous avez oublié votre mot de passe, vous devrez rétablir les paramètres d'usine par défaut du canal vidéo.

3. Si nécessaire, cliquez sur Yes/Install (Oui/Installer) pour installer AMC (AXIS Media Control) afin de pouvoir visualiser le flux de données vidéo dans Internet Explorer. Vous devez pour cela avoir des droits d'administrateur sur cet ordinateur.

Remarque : Pour installer AMC dans Windows Vista, vous devez exécuter Internet Explorer en tant qu'administrateur. Cliquez avec le bouton droit sur l'icône d'Internet Explorer et sélectionnez Exécuter en tant qu'administrateur.

1. La page Live View (Vidéo en direct) de l'AXIS Q7404 s'affiche, avec des liens vers les outils de configuration, qui vous permettent d'adapter l'encodeur à vos besoins.

Setup (Configuration) : contient tous les outils nécessaires pour configurer l'encodeur à vos besoins.

Help (Aide) : affiche l'aide en ligne sur tous les aspects de l'utilisation de l'encodeur.

Autres méthodes de configuration de l'adresse IP

Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de déterminer l'adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées.

	Utilisation sous le système d'exploitation	Remarques
UPnPTM	Windows Lorsqu'il est	activé sur votre ordinateur, l'encodeur vidéo est automatiquement détecté et ajouté au dossier Favoris réseau/Réseau.
Bonjour	MAC OS X (10.4 ou version ultérieure)	Pour les navigateurs compatibles avec Bonjour : Accédez au signet Bonjour dans votre navigateur (par exemple, Safari) et cliquez sur le lien pour accéder aux pages Web de l'encodeur vidéo.
AXIS Dynamic DNS Service	Tous Service gratuit off	fert par Axis pour vous permettre d'installer rapidement et facilement votre encodeur vidéo. Nécessite une connexion Internet sans proxy HTTP. Pour plus d'informations, rendez-vous sur le site www.axiscam.net.
ARP/Ping	Tous Reportez-vous aux instructions ci-dessous. La commande doit être saisie dans les 2 minutes suivant la mise sous tension de l'encodeur vidéo.
Affichage des pages administratives du serveur DHCP	Tous Pour consulter les	pages administratives du serveur DHCP réseau, reportez-vous à la documentation du serveur.

Configuration de l'adresse IP à l'aide d'ARP/Ping

1. Trouvez quatre adresses IP sur le même segment de réseau que celui de votre ordinateur.
2. Repérez les quatre numéros de série (S/N) sur l'étiquette de l'AXIS Q7404.
3. Ouvrez une invite de commande sur votre ordinateur et saisissez les commandes suivantes :

Syntaxe pour Windows

arp -s <Adresse IP> <Numéro de série> ping -l 408 -t <Adresse IP>

Exemple pour Windows

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Syntaxe pour UNIX/Linux/Mac

arp -s <Adresse IP> <Numéro de série> temp ping -s 408 <Adresse IP>

Exemple pour UNIX/Linux/Mac

arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Vérifiez que le câble réseau est connecté à l'AXIS Q7404, puis démarrez/redémarrez l'AXIS Q7404 en débranchant puis en rebranchant l'alimentation.
2. Fermez l'invite de commande quand vous voyez « Reply from 192.168.0.125:... » (Réponse de 192.168.0.125 :...) ou un message similaire.
3. Répétez les étapes 3, 4 et 5 pour les autres canaux vidéo.
4. Dans votre navigateur, tapez http:// dans le champ Emplacement/Adresse, puis appuyez sur la touche Entrée de votre clavier.

Remarques :

• Pour ouvrir une invite de commande sous Windows XP : dans le menu Démarrer, sélectionnez Exécuter... et tapez cmd. Cliquez sur OK.
• Pour utiliser la commande ARP dans Windows Vista, cliquez avec le bouton droit sur l'icône d'invite de commandes et sélectionnez Exécuter en tant qu'administrateur.
• Pour utiliser la commande ARP sous Mac OS X, utilisez l'utilitaire Terminal dans Application > Utilitaires.

Connecteurs de l'appareil

Connecteur réseau – Connecteur Ethernet RJ-45. Il est recommandé d'utiliser des câbles blindés Cat-5e ou Cat-6.

Connecteur d'alimentation – Puissance d'entrée. Utilisez le bloc d'alimentation fourni ou une alimentation externe 8-20 V CC, max. 16,1 W.

Fonction	Numéro de	broche	Description
GND 1 Terre
Alimentation CC 2	Puissance d'entrée 8-20	V CC, max. 16,1 W

Entrées vidéo - AXIS Q7404 prend en charge quatre sources vidéo (VIDÉO 1 - VIDÉO 4). Chaque entrée vidéo est terminée à l'aide d'un connecteur coaxial/BNC. Utilisez un câble vidéo coaxial de 75 ohms ; il est conseillé de ne pas avoir plus de 250 mètres de longueur de câble.

Remarque : Si la source vidéo doit être connectée parallèlement à d'autres équipements à l'aide d'un adaptateur en T BNC, désactivez la terminaison d'entrée en configurant le commutateur de terminaison de 75 ohms sur OFF. Sinon, la qualité d'image risque d'être réduite.

Connecteurs audio - L'AXIS Q7404 possède deux connecteurs audio raccordés au canal vidéo 1 :

• Entrée audio : entrée de 3,5 mm pour microphone mono ou signal mono avec entrée de haut niveau (le canal de gauche est utilisé pour le signal stéréo).
• Sortie audio : sortie de 3,5 mm (niveau de ligne) qui peut être connectée à un système d'annonce publique (PA) ou à un haut-parleur actif avec amplificateur intégré. Une paire d'écouteurs peut également être connectée. Un connecteur stéréo doit être utilisé pour la sortie audio.

Connecteur pour terminaux E/S - Utilisé dans des applications telles que la détection de mouvement, le déclenchement d'événements, l'enregistrement à intervalles et les notifications d'alarme. L'AXIS Q7404 possède deux entrées/sorties vidéo configurables par canal vidéo. Elles assurent l'interface physique avec :

• Sortie numérique : permet de connecter des dispositifs externes, comme des relais ou des voyants. Les dispositifs connectés peuvent être activés par VAPIX®, à l'aide des boutons de sortie sur la page Live View (Vidéo en direct) ou par un type d'événement. La sortie est considérée comme étant active (ce qui est visible dans Events > Port Status (Événements - État du port)) si le dispositif d'alarme est activé.
• Entrée numérique : entrée d'alarme utilisée pour connecter des dispositifs pouvant passer d'un circuit ouvert à un circuit fermé, par exemple : détecteurs infrarouge passifs, contacts de porte/fenêtre, détecteurs de bris de verre, etc. Lorsqu'un signal est reçu, l'état change et l'entrée devient active (sous Events > Port Status (Événements - État du port)).

Affectation des broches :

Fonction	Numéro de broche	Remarques Caractéristiques techniques
GND 1 Terre
Alimentation 3,3 V CC	2 Cette broche peut également servir à l'alimentation de matériel auxiliaire.Remarque: Cette broche ne peut être utilisée que comme sortie d'alimentation.		Charge maximale = 250 mA
Configurable (entrée ou sortie)	3 - 4 Entrée	numérique - Connectez-la au GND pour l'activer ou laissez-la flotter (ou déconnectée) pour la désactiver.	Entrée minimum = - 40 V CCEntrée maximum = + 40 V CC
		Sortie numérique - Utilise un transistor NFET à drain ouvert avec la source connectée à GND. En cas d'utilisation avec un relais externe, une diode doit être connectée en parallèle avec la charge, en guise de protection contre les tensions transitoires.	Charge maximale = 100 mATension maximale = + 40 V CC

Le schéma de câblage qui suit fournit un exemple de connexion d'un périphérique auxiliaire à l'AXIS Q7404.

Connecteur RS-485/RS-422 - Pour chaque canal vidéo, l'AXIS Q7404 possède deux blocs terminaux à 2 broches pour l'interface série RS-485/422 utilisée pour le contrôle des équipements auxiliaires (appareils PTZ, etc.).

Le port série RS-485/422 peut être configuré dans les modes de port suivants :

• Port semi-duplex RS-485 bidirectionnel pour la transmission de données à l'aide de deux fils, une paire RX/TX combinée.
• Port duplex RS-485 bidirectionnel pour la transmission de données à l'aide de quatre fils, une paire RX et une paire TX.
• Port RS-422 unidirectionnel pour la transmission ou la réception de données à l'aide de deux fils, une paire RX ou TX.
• Port duplex RS-422 bidirectionnel pour la transmission de données (point à point) à l'aide de quatre fils, une paire RX et une paire TX.

Fonction Broche Remarques
RS-485A alt RS-485/422RX(A) 1 Paire RX pour tous les modes (RX/TX combiné pour RS-485 à 2 fils)
RS-485B alt RS-485/422RX(B) 2
RS 485/422TX(A) 3 Paire TX pour RS-422 et RS-485 à 4 fils
RS 485/422TX(B) 4

Voyants lumineux

Voyant Couleur Indication

Réseau Vert Continu en cas de connexion à un réseau de 1000 Mbits/s. Clignote en cas d'activité réseau.

Éteint Pas de connexion réseau.

État Vert Vert continu en cas de fonctionnement normal.

Alimentation Vert Fonctionnement normal.

Remarque : L'AXIS Q7404 possède quatre voyants d'état, un pour chaque canal vidéo. L'ordre des voyants est le suivant (de gauche à droite) : Alimentation, État 1, État 2, État 3, État 4, Réseau.

Rétablissement des paramètres d'usine par défaut

Procédez comme suit pour revenir aux paramètres par défaut définis en usine pour les quatre canaux vidéo et réinitialiser les quatre adresses IP :

1. Débranchez l'alimentation de l'AXIS Q7404.
2. Maintenez le bouton de commande enfoncé (reportez-vous à la page 20) et rebranchez l'alimentation.
3. Appuyez sur le bouton de commande jusqu'à ce que les quatre voyants d'état passent à l'orange (cela peut prendre jusqu'à 15 secondes).
4. Relâchez le bouton de commande. Lorsque les quatre voyants d'état émettent une lumière verte (ce qui peut prendre 1 minute), le processus est terminé et les paramètres par défaut de l'encodeur vidéo ont été rétablis.
5. Réaffectez les adresses IP à l'aide de l'une des méthodes décrites dans ce document.

Pour rétablir les paramètres d'usine d'un seul canal vidéo, utilisez le bouton fourni dans l'interface Web de ce canal vidéo. Pour plus d'informations, reportez-vous à l'aide en ligne ou au Manuel de l'utilisateur

Accès à l'AXIS Q7404 sur Internet

Une fois installé, votre AXIS Q7404 est accessible sur votre réseau local (LAN). Pour accéder à l'encodeur vidéo sur Internet, les routeurs réseau doivent être configurés pour autoriser le trafic entrant, ce qui est généralement réalisé sur un port spécifique :

• Le port HTTP (port 80 par défaut) pour l'affichage et la configuration
• Le port RTSP (port 554 par défaut) pour l'affichage des flux de données vidéo H.264

Pour plus d'informations, consultez la documentation du routeur. Pour plus d'informations à ce sujet ou pour toute autre question, consultez la page Axis Support Web à l'adresse www.axis.com/techsup.

Plus d'informations

Le Manuel de l'utilisateur est disponible sur le site Web d'Axis (www.axis.com) et sur le CD fourni avec ce produit.

Conseil :

visitez le site www.axis.com/techsup pour vérifier si des mises à jour des microprogrammes sont disponibles pour votre AXIS Q7404. Pour connaître la version du microprogramme actuellement installée, reportez-vous à la page Web About (À propos de) dans les outils de configuration du produit.

AXIS Q7404 Video-Encoder Installationsanleitung

Consignes de sécurité - Remplacement de la pile

L'AXIS Q7404 utilise une pile au lithium CR2032 (3 V) pour l'alimentation de son horloge temps réel (HTR) interne. Dans des conditions d'utilisation normales, la durée de vie de cette pile est d'au moins 5 ans. Si la pile est faible, le fonctionnement de l'horloge temps réel est affecté et celle-ci se réinitialise à chaque mise en marche. Un message de journal apparaît lorsqu'il est nécessaire de remplacer la pile. La pile ne doit être remplacée que si cela s'avère nécessaire!

Si c'est le cas, observez les consignes suivantes:

• Danger d'explosion si la pile n'est pas remplacée correctement
• Ne remplacez la pile que par le même modèle ou un modèle équivalent recommandé par le fabricant.
• Débarrassez-vous des piles usagées conformément aux instructions du fabricant.
