Tipo de producto	Codificador de video en red de 4 canales
Marca	Axis
Modelo	Q7404
Dimensiones	440 x 44 x 300 mm (rack 1U)
Peso	2,5 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	15 W máx.
Resolución de video máxima	1920 x 1080 píxeles (Full HD)
Formatos de compresión	H.264, Motion JPEG
Entradas de video	4 entradas BNC compuestas (PAL/NTSC)
Salida de audio	Audio bidireccional (entrada de línea + salida de línea)
Conectividad de red	Ethernet 10/100 Base-T, RJ-45
Protocolos compatibles	IPv4, IPv6, HTTP, HTTPS, ONVIF
Temperatura de funcionamiento	0 °C a 50 °C
Humedad relativa	20% a 80% sin condensación
Mantenimiento y limpieza	Eliminar el polvo con un paño suave y seco. No usar disolventes.
Seguridad	Reinicio de fábrica mediante botón de reset. No hay almacenamiento local integrado.
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles. En caso de avería, contactar con el servicio técnico de Axis.
Información general	Uso interior, montaje en rack de 19 pulgadas. Certificado CE, FCC.

Preguntas frecuentes - Q7404 AXIS

¿Cómo instalar el Axis Q7404 en un rack?

Fije los soportes de montaje incluidos en los laterales del dispositivo, luego deslícelo en un rack estándar de 19 pulgadas. Apriete los tornillos frontales para fijarlo. Asegure una ventilación suficiente alrededor del dispositivo.

¿Cuál es la resolución máxima compatible?

El Axis Q7404 soporta una resolución máxima de 1920 x 1080 píxeles (Full HD) para cada canal de video.

¿Cómo conectar las cámaras analógicas?

Utilice las entradas BNC ubicadas en la parte posterior del dispositivo. Cada entrada corresponde a un canal (1 a 4). Conecte una cámara analógica (PAL/NTSC) mediante un cable coaxial BNC.

¿Cómo acceder a la interfaz de configuración?

Conecte el dispositivo a su red, luego use un navegador web. Ingrese la dirección IP asignada por DHCP (por defecto) o use la herramienta Axis IP Utility para descubrir el dispositivo. Inicie sesión con el nombre de usuario y contraseña predeterminados (admin/admin).

¿Qué hacer si olvidé la contraseña de administrador?

Realice un reinicio de fábrica manteniendo presionado el botón de reset en la parte posterior durante aproximadamente 10 segundos hasta que el indicador de estado parpadee en naranja. Se borrarán los ajustes de red y usuarios.

¿El Q7404 soporta audio bidireccional?

Sí, el dispositivo dispone de una entrada de línea y una salida de línea para audio bidireccional. Puede conectar un micrófono externo y un altavoz para comunicación de audio en tiempo real.

¿Qué protocolos de red se soportan para el streaming?

El dispositivo soporta los protocolos HTTP, HTTPS, RTSP y es conforme a la norma ONVIF para interoperabilidad con otros sistemas de videovigilancia.

¿Cómo actualizar el firmware?

Descargue la última versión del firmware desde el sitio web de Axis. En la interfaz web, vaya a Administración > Mantenimiento > Actualización de firmware y cargue el archivo descargado. No corte la alimentación durante la actualización.

¿Cuál es el consumo eléctrico del dispositivo?

El consumo máximo es de 15 vatios. Utilice una fuente de alimentación que suministre 100-240 V CA, 50/60 Hz.

¿Qué hacer en caso de pérdida de conexión de red?

Verifique los cables Ethernet y los indicadores de enlace en el puerto de red. Reinicie el dispositivo desconectando y volviendo a conectar la alimentación. Si el problema persiste, realice una prueba de ping a la dirección IP del dispositivo desde un ordenador en la misma red.

MANUAL DE USUARIO Q7404 AXIS

Codificador de vídeo AXIS Q7404 Guía de instalación

Esta guía de instalación incluye las instrucciones necesarias para instalar el Codificador de vídeo AXIS Q7404 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página Web www.axis.com.

Pasos para la instalación

Siga estos pasos para instalar el Codificador de vídeo AXIS Q7404 en su red local (LAN):

1. Presentación del hardware. Consulte la página página 68.
2. Instale el hardware. Consulte página 69.
3. Asigne una dirección IP. Consulte página 70.
4. Configure una contraseña. Consulte página 74.

5. Repita los pasos 4 y 5 para cada canal de vídeo.

6. Verifique el contenido del paquete con la lista que aparece más abajo.

¡Importante! Este producto debe utilizarse de conformidad con la legislación y normativas locales.

Contenido del paquete

Artículo Modelos/variantes	/notas
Modelos de codificador de vídeo Axis	AXIS Q7404
Modelos de adaptador de corriente	Tipo PS-P
Kit de montaje	4 tornillos y tacos para instalar el codificador en una pared de hormigón4 protectores superficialesConectores para el bloque de terminales (E/S: 4 conectores de 4 pines; RS-485/422: 8 conectores de 2 pines; alimentación eléctrica: conector de 2 pines)
CD CD de productos de vídeo	en red de AXIS, que incluye documentación de productos, herramientas de instalación y otro software
Material impreso Guía de instalación de AXIS Q7404 (este documento)Documento de garantía de Axis

2 Presentación del hardware

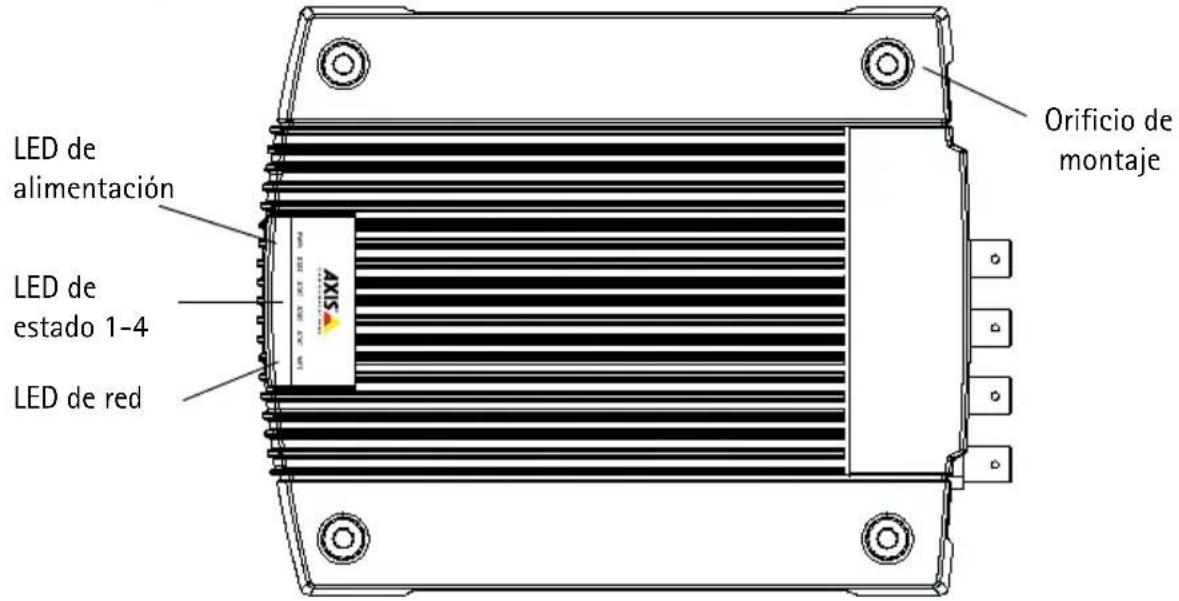

Vista superior

Vista posterior

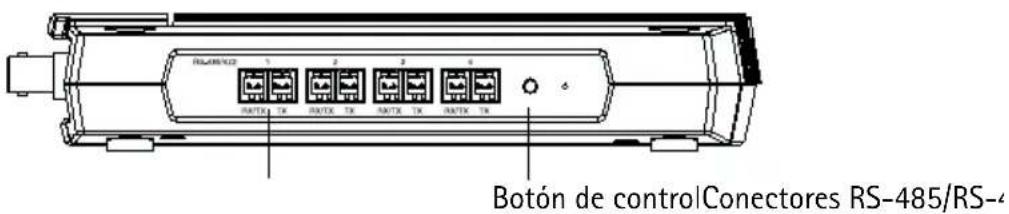

Vista lateral del puerto serie

Vista lateral, audio y E/S

Dimensiones

Alt. x Anch. x Prof. = 35 x 151 x 184/194 mm incluyendo/sin incluir los conectores Peso = 796 g (fuente de alimentación no incluida)

3 Instalación del hardware

IMPORTANTE: - La carcasa del AXIS Q7404 no está aprobada para su uso en exteriores; el producto sólo puede instalarse en interiores.

Montaje del codificador de vídeo

El codificador de vídeo se suministra con un kit de montaje que incluye tornillos y tacos para instalar el codificador de vídeo en una pared de hormigón:

1. Coloque el codificador de vídeo en la pared y marque la ubicación de los cuatro orificios de montaje (consulte la página 68) a través de los que se sujetará el codificador de vídeo.
2. Retire el codificador de vídeo y taladre los cuatro orificios de montaje.
3. Inserte los tacos en la pared, coloque el codificador de vídeo y fijelo en la pared mediante los tornillos suministrados.

Los protectores suministrados se pueden utilizar para evitar rayar la superficie sobre la que se coloca el codificador de vídeo. Perfore los protectores y aplíquelos en la parte inferior del codificador de vídeo.

Conexión de los cables

1. Conecte el codificador a la red con un cable de red blindado.
2. También puede conectar dispositivos externos, como por ejemplo, dispositivos de alarma. Para obtener más información sobre los contactos de los conectores de terminales, consulte la página 78.
3. También se puede conectar un altavoz y/o un micrófono.
4. Conecte las cámaras a las entradas de vídeo.
5. Conecte el adaptador de corriente para interiores suministrado o una fuente de alimentación externa.
6. Compruebe que los indicadores LED indican las condiciones correctas. Para obtener información más detallada, consulte la tabla de la página 81.

Asignación de la dirección IP

Se deben asignar cuatro direcciones IP al AXIS Q7404, una para cada canal de vídeo.

Actualmente, la mayoría de redes disponen de un servidor DHCP que asigna direcciones IP a los dispositivos conectados de forma automática. Si su red no tiene un servidor DHCP, el AXIS Q7404 utilizará 192.168.0.90 como dirección IP predeterminada para el canal 1, 192.168.0.91 para el canal 2, 192.168.0.92 para el canal 3, y 192.168.0.93 como dirección IP predeterminada para el canal 4.

AXIS IP Utility y AXIS Camera Management son métodos recomendados para configurar una dirección IP en Windows. Estas aplicaciones son gratuitas y están disponibles en el CD de productos de vídeo en red de AXIS suministrado con este producto o pueden descargarse de www.axis.com/techsup. En función del número de cámaras que desee instalar, deberá utilizar el método que mejor se adapte a sus necesidades.

Método Recomendado para Sistema operativo
	AXIS IP UtilityConsulte la página 71	Codificador de vídeo individualInstalaciones pequeñas	Windows
	AXIS Camera ManagementConsulte la página 72	Varios codificadores de vídeoInstalaciones grandesInstalación en una subred diferente	Windows 2000Windows XP ProWindows 2003 ServerWindows Vista

Notas:

• Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la operación.
• Para ver otros métodos de asignación o detección de la dirección IP, p. ej., en otros sistemas operativos, consulte la página 76.

AXIS IP Utility: cámaras individuales/instalaciones pequeñas

AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para asignar manualmente direcciones IP estáticas.

Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS Q7404.

Detección automática

1. Compruebe que la AXIS Q7404 está conectada a la red y que recibe alimentación.
2. Inicie AXIS IP Utility.
3. Cuando el AXIS Q7404 aparezca en la ventana, se observará una entrada para cada uno de sus cuatro canales de vídeo (p.ej. canal 1 del AXIS Q7404). Haga doble clic en una entrada para abrir la página de inicio de dicho canal de vídeo.
4. Consulte la página 74 para obtener instrucciones sobre cómo configurar la contraseña.

Configuración manual de la dirección IP (opcional)

Repita los pasos siguientes para cada canal de vídeo:

1. Obtenga una dirección IP que no esté en uso y que se encuentre en el mismo segmento de red que su equipo.
2. Seleccione uno de los canales del AXIS Q7404 en la lista.
3. Haga clic en el botón IP Assign new IP address to selected device (Asignar nueva dirección IP al dispositivo seleccionado) y escriba la dirección IP.
4. Haga clic en el botón Assign (Asignar) y siga las instrucciones.
5. Haga clic en Home Page (Página de inicio) para acceder a las páginas Web del canal de vídeo.
6. Consulte la página 74 para obtener instrucciones sobre cómo configurar la contraseña.

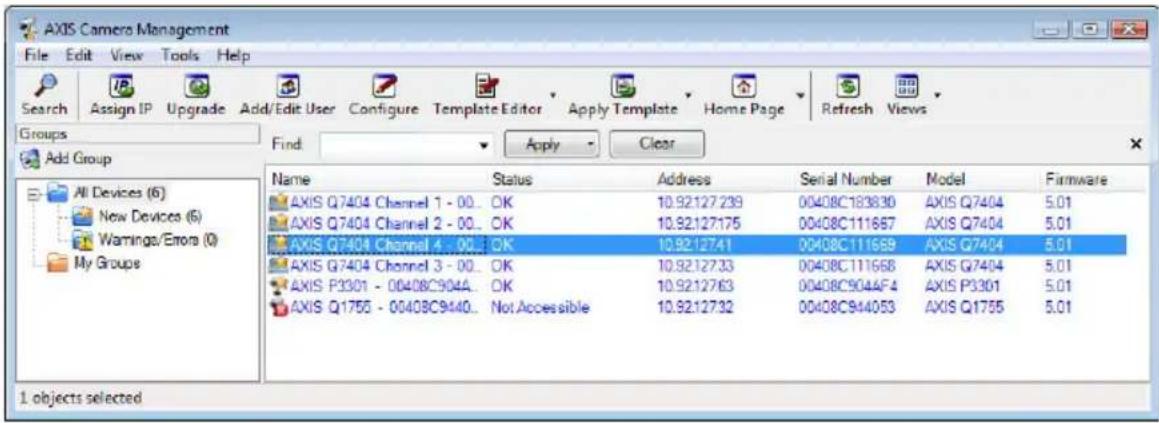

AXIS Camera Management: para varias cámaras e instalaciones grandes

AXIS Camera Management puede buscar y configurar automáticamente direcciones IP, mostrar el estado de conexión y gestionar las actualizaciones de firmware de varios productos de vídeo Axis.

Detección automática

1. Compruebe que el codificador de vídeo está conectado a la red y que recibe alimentación.
2. Inicie AXIS Camera Management.
3. Cuando el AXIS Q7404 aparezca en la ventana, se observará una entrada para cada uno de sus cuatro canales de vídeo (p.ej. canal 1 del AXIS Q7404). Haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página inicial de Live View) para abrir la página de inicio de dicho canal de vídeo.
4. Consulte la página 74 para obtener instrucciones sobre cómo configurar la contraseña.

Asignación de una dirección IP en un dispositivo individual

Repita los pasos siguientes para cada canal de vídeo:

1. Seleccione uno de los canales del AXIS Q7404 en AXIS Camera Management y haga clic en el botón Assign IP (Asignar IP).

1. Seleccione Assign the following IP address (Asignar la dirección IP siguiente) y escriba la dirección IP, la máscara de subred y el enrutador predeterminado que utilizará el dispositivo.
2. Haga clic en el botón OK (Aceptar).

Asignación de direcciones IP en varios dispositivos

AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado.

1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón Assign IP (Asignar IP),

2. Seleccione Assign the following IP address range (Asignar el siguiente intervalo de direcciones IP) e introduzca las direcciones IP, la máscara de subred y el enrutador predeterminado que utilizará el dispositivo.

3. Haga clic en Update (Actualizar). Las direcciones IP sugeridas aparecen en New IP Addresses (Nuevas direcciones IP) y se pueden editar seleccionando un dispositivo y haciendo clic en el botón Edit (Editar).

4. Haga clic en el botón OK (Aceptar).

5 Configuración de la contraseña

Es necesario configurar la contraseña del usuario predeterminado para el administrador root para cada uno de los cuatro canales de vídeo. Al acceder por primera vez al canal de vídeo, aparecerá el cuadro de diálogo "Configure Root Password" (Configurar contraseña de root).

Para evitar la intercepción de la contraseña de root cuando se configura, se puede configurar la contraseña a través de una conexión HTTPS cifrada, que precisa un certificado HTTPS.

Nota: HTTPS (Hypertext Transfer Protocol over SSL) es un protocolo que se utiliza para cifrar el tráfico entre los servidores y los navegadores web. El certificado HTTPS controla el intercambio cifrado de información.

Para configurar la contraseña a través de una conexión HTTP estándar, escribala directamente en el primer cuadro de diálogo que se muestra a continuación.

Para configurar la contraseña a través de una conexión HTTPS cifrada, siga estos pasos:

1. Haga clic en el botón Create self-signed certificate (Crear un certificado de autofirma).
2. Proporcione la información que se le solicita y haga clic en OK (Aceptar). Se creará el certificado y se podrá configurar la contraseña con seguridad. Todo el tráfico hacia y desde el canal de video estará cifrado a partir de este momento.
3. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla. Haga clic en OK (Aceptar). La contraseña ya se ha configurado.

1. Para iniciar sesión, escriba el nombre de usuario "root" en el cuadro de diálogo.

Nota: El nombre de usuario predeterminado para el administrador root no se puede eliminar.

1. Escriba la contraseña que introdujo anteriormente y haga clic en OK (Aceptar). Si extravió u olvidó la contraseña, debe restablecer el canal de vídeo a los valores iniciales de fábrica.

2. En caso necesario, haga clic en Yes/Install (Sí/Instalar) para instalar el AMC (AXIS Media Control) y así permitir la visualización de vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.

Nota: Para instalar AMC en Windows Vista, debe abrir Internet Explorer como administrador. Haga clic con el botón derecho en el icono de Internet Explorer y seleccione Ejecutar como administrador.

1. La página Live View (En vivo) del AXIS Q7404 aparece con vínculos a herramientas de configuración que le permiten personalizar el codificador.

Setup (Configuración): proporciona todas las herramientas necesarias para configurar el codificador según sus necesidades.

Help (Ayuda): presenta ayuda en línea sobre todos los aspectos del uso del codificador.

Otros métodos para configurar la dirección IP

Esta tabla presenta otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.

	Uso en sistema operativo	Notas
UPnPTM	Windows Siempre que esta opción esté habilitada, el equipo detecta el codificador de vídeo y lo añade automáticamente a Mis sitios de red/Red.
Bonjour	MAC OSX(10.4 o posterior)	Aplicable a navegadores compatibles con Bonjour. Navegue hasta el favorito Bonjour del explorador (p. ej., Safari) y haga clic en el vínculo para acceder a las páginas Web del codificador de vídeo.
Servicio de DNS dinámico de AXIS	Todos Servicio gratuito suministrado por Axis que permite instalar el codificador de vídeo de forma rápida y sencilla. Es necesario disponer de conexión a Internet sin proxy HTTP. Para más información, consulte www.axiscam.net.
ARP/Ping	Todos Véase más adelante. El comando debe emitirse en los dos minutos posteriores al encendido del codificador de vídeo.
Acceso a las páginas admin del servidor DHCP	Todos Para acceder a las páginas admin del servidor DHCP en red, consulte la documentación propia del servidor.

Configuración de la dirección IP con ARP/Ping

1. Adquiera cuatro direcciones IP en el mismo segmento de red en el que está conectado su equipo.
2. Localice los cuatro números de serie (S/N) en las etiquetas de los codificadores AXIS Q7404.
3. Abra una línea de comando en su equipo y escriba los comandos siguientes

Sintaxis en Windows

arp -s <Dirección IP> <Número de serie> ping -l 408 -t <Dirección IP>

Ejemplo en Windows

arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Sintaxis en UNIX/Linux/Mac

arp -stemping -s 408

Ejemplo en UNIX/Linux/Mac

arp -s 192.168.0.125 00:40:8c:18:10:00 temping -s 408 192.168.0.125

1. Compruebe que el cable de red está conectado al codificador AXIS Q7404 y desconecte y vuelva a conectar la corriente para iniciar o reiniciar la AXIS Q7404.
2. Cierre la línea de comando cuando vea "Reply from 192.168.0.125:..." (Respuesta de 192.168.0.125:...) o similar.
3. Repita los pasos 3, 4 y 5 para los canales de vídeo restantes.
4. En el explorador, escriba http:// en el campo Ubicación/Dirección y pulse Intro en el teclado.

Notas:

• Para abrir una línea de comando en Windows XP: desde el menú Inicio, seleccione Ejecutar... y escriba cmd. Haga clic en Aceptar.
• Para utilizar el comando ARP en Windows Vista, haga clic con el botón derecho en el icono de la línea de comandos y seleccione Ejecutar como administrador.
• Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal, que se encuentra en Aplicaciones > Utilidades.

Conectores

Conector de red - Conector Ethernet RJ-45. Se recomienda utilizar cables blindados Cat-5e o Cat-6.

Conector de alimentación – Entrada de alimentación. Utilice el adaptador de corriente suministrado o una fuente de alimentación externa de 8-20 V CC, 16,1 W máx.

Función	Número de pin	Descripción
GND 1 Toma de tierra
Alimentación de CC 2	Entrada de alimentación: 8-20 V CC, 16,1 W máx.

Entradas de vídeo – El AXIS Q7404 admite cuatro fuentes de vídeo (VIDEO 1 - VIDEO 4). Cada entrada de vídeo se termina con un conector coaxial/BNC. Utilice un cable de vídeo coaxial de 75 ohmios; la longitud máxima recomendada es de 250 metros.

Nota: Si la fuente de vídeo se tiene que conectar en paralelo con otro equipo mediante un adaptador BNC en T, deshabilite la terminación de entrada ajustando el switch de terminación de 75 ohmios a OFF (desactivado). Si no se hace así la calidad de imagen disminuirá.

Conectores de audio - El AXIS Q7404 tiene dos conectores de audio conectados al canal de vídeo 1:

• Entrada de audio: conector de 3,5 mm para micrófono mono, o entrada de línea de señal mono (se usa el canal izquierdo de una señal estéreo).
• Salida de audio: conector de 3,5 mm (nivel de línea) que puede ser conectado a un sistema de megafonía pública o a un altavoz con amplificador incorporado. También puede conectarse a unos auriculares. Debe utilizarse un conector estéreo.

Conector del terminal de E/S - Se utiliza en aplicaciones como detección de movimiento, activación por eventos, grabación a intervalos y notificaciones de alarma. El AXIS Q7404 posee 2 entradas/salidas configurables por canal de vídeo. Estos proporcionan la interfaz física para:

1 2 3 4

• Salida digital: para conectar dispositivos externos como relés y LED. Se pueden activar dispositivos conectados mediante VAPIX®,
  los botones de salida de la página Live View (En vivo) o mediante un Event Type (Tipo de evento). La salida se mostrará activa (en Events > Port Status [Eventos - Estado del puerto]) si el dispositivo de alarma está activado.
• Entrada digital: una entrada de alarma para conectar dispositivos que puedan alternar entre circuito cerrado y abierto, como por ejemplo: detectores PIR, contactos de puertas y ventanas, detectores de rotura de cristales, etc. Cuando se recibe una señal, el estado cambia y la entrada se vuelve activa (indicado en Events > Port Status [Eventos - Estado del puerto]).

Asignación de los pines:

Función Número de pin Notas Especificaciones
GND 1 Toma de tierra
Alimentación de 3,3 V CC	2 Este pin puede	usarse para alimentar equipos auxiliares.Nota:Este pin sólo se puede usar como salida de alimentación.	Carga máx. = 250 mA
Configurable (entrada o salida)	3 - 4 Entrada digital: conecte a GND (toma de tierra) para activarla o déjela suelta (o desconectada) para desactivarla.		Entrada mín. = - 40 V CCEntrada máx. = + 40 V CC
			Salida digital: utilice un transistor NFET de drenaje abierto con la fuente conectada al pin de toma de tierra (GND). Si se utiliza con un relé externo, debe conectarse un diodo en paralelo a la carga como protección ante oscilaciones de voltaje.

El diagrama de conexiones siguiente ofrece un ejemplo de cómo conectar un dispositivo auxiliar a la AXIS Q7404.

Conector RS-485/RS-422 - Para cada canal de vídeo, el AXIS Q7404 presenta dos bloques de terminales de 2 pines para la interfaz serie RS-485/422 utilizada para controlar equipos auxiliares, como por ejemplo, dispositivos PTZ.

El puerto serie RS-485/422 se puede configurar en los modos de puerto siguientes:

• Puerto semidúplex RS-485 bidireccional para transmisión de datos mediante dos hilos, un par RX/TX combinado.
• Puerto dúplex completo RS-485 bidireccional para transmisión de datos mediante cuatro hilos, un par RX y un par TX.
• Puerto RS-422 unidireccional para transmisión o recepción de datos mediante dos hilos, par RX o TX.
• Puerto dúplex completo RS-422 bidireccional para transmisión de datos (punto a punto) mediante cuatro hilos, un par RX y un par TX.

Función Pin Notas
RS-485A alt RS-485/422RX(A)	1	Par RX para todos los modos (RX/TX combinado para RS-485 de 2 hilos)
RS-485B alt RS-485/422RX(B) 2
RS 485/422TX(A) 3 Par TX para RS-422 y RS-485 de 4 hilos
RS 485/422TX(B) 4

Indicadores LED

LED Color Indicación
Red	Verde	Fijo para indicar la conexión a una red de 1000 Mbits/s. Parpadea para indicar actividad en la red.
	Ámbar Fijo para indicar la conexión a una red de 10/100 Mbits/s. Parpadea para indicar actividad en la red.
	Apagado Desconectado de la red.
Estado Verde	Fijo para indicar funcionamiento normal.
	Ámbar Fijo durante el inicio o durante el restablecimiento de los valores o la configuración iniciales.
	Rojo Parpadeo lento si no se puede realizar una actualización.
Alimentación	Verde Funcionamiento normal.
	Ámbar Parpadeo en verde/ámbar durante la actualización del firmware.

Nota: El AXIS Q7404 posee cuatro LED indicadores de estado, uno para cada canal de vídeo. Los indicadores están ordenados de la siguiente forma (de izquierda a derecha): Alimentación, Estado 1, Estado 2, Estado 3, Estado 4, Red.

Restablecimiento de los valores iniciales

Este proceso restablecerá todos los parámetros de los cuatro canales de vídeo (incluidas las cuatro direcciones IP) a sus valores iniciales:

1. Desconecte la alimentación del AXIS Q7404.
2. Mantenga pulsado el botón de Control (consulte la página 68) y vuelva a conectar la alimentación.
3. Mantenga pulsado el botón de control hasta que los cuatro indicadores de estado pasen a color ámbar (puede tardar hasta 15 segundos en encenderse).
4. Suelte el botón Control. Cuando los cuatro indicadores de estado emitan una luz verde (lo que puede tardar hasta 1 minuto), ha finalizado el proceso y se han restablecido los valores iniciales del codificador de vídeo.
5. Vuelva a asignar las direcciones IP utilizando uno de los métodos descritos en este documento. Para restablecer la configuración original de un canal de vídeo individual, use el botón proporcionado en la interfaz web de dicho canal. Si desea más información, consulte la ayuda en línea o el Manual del usuario.

Acceso al AXIS Q7404 desde Internet

Una vez instalada, su AXIS Q7404 es accesible desde su red local (LAN). Para acceder al codificador de vídeo desde Internet, los enrutadores de red deben configurarse para permitir tráfico entrante, que normalmente se realiza en un puerto específico.

• Puerto HTTP (puerto 80 predeterminado) para visualización y configuración
• Puerto RTSP (puerto 554 predeterminado) para visualización de secuencias de vídeo H.264

Consulte la documentación de su enrutador para obtener más instrucciones. Si desea más información sobre éste y otros temas, visite la página Web de soporte de Axis en www.axis.com/techsup

Más información

El Manual del usuario está disponible en el sitio Web de Axis, www.axis.com, o en el CD de productos de vídeo en red de AXIS suministrado con este producto.

Un consejo:

Visite www.axis.com/techsup para comprobar si existe algún firmware actualizado disponible para su AXIS Q7404. Para saber la versión de firmware que hay instalada actualmente, consulte la página Web About (Acerca de) en las herramientas de configuración del producto.

Aviso de seguridad - Sustitución de la pila

La AXIS Q7404 utiliza una pila de litio CR2032 de 3,0 V como fuente de alimentación para el reloj en tiempo real interno (RTC). En condiciones normales, esta pila dura 5 años como mínimo. Si la alimentación de la pila es baja, el funcionamiento del RTC se ve afectado y se restablece después de cada arranque. Aparecerá un mensaje de registro cuando sea necesario cambiar la pila. La pila no debe reemplazarse a menos que sea necesario.

Tenga en cuenta las indicaciones siguientes al cambiar la pila:

• Existe peligro de explosión si la pila no se cambia de forma correcta
• Sustitúyala sólo con una pila del mismo tipo o equivalente, según la recomendación del fabricante.
• Deseche las pilas usadas de acuerdo con las instrucciones del fabricante.

Installation Guide Ver.1.00
