240Q - Server AXIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Server video di rete (4 canali)
Marca	Axis
Modello	240Q
Dimensioni (L x A x P)	440 x 44 x 220 mm (formato rack 1U)
Peso	2,5 kg
Alimentazione	12 V CC, 15 W (alimentatore incluso)
Consumo elettrico	15 W massimo
Temperatura di funzionamento	Da 0 a 45 °C
Umidità relativa	Dal 10 all'85% (senza condensa)
Funzioni principali	Codifica video MPEG-4 e MJPEG, rilevamento del movimento, ingressi/uscite allarme, streaming in tempo reale
Ingressi video	4 ingressi BNC per telecamere analogiche
Risoluzione di codifica	Fino a 704 x 576 (4CIF) a 30 fps
Interfaccia di rete	Ethernet 10/100 Base-T, RJ45
Protocolli supportati	HTTP, TCP/IP, UDP, RTSP, FTP, SMTP, Bonjour
Sicurezza	Protezione tramite password, autenticazione HTTPS, filtraggio degli indirizzi IP
Manutenzione e pulizia	Spolveratura regolare con un panno morbido e asciutto; non utilizzare solventi
Pezzi di ricambio e riparabilità	Alimentatore e ventola sostituibili; altri componenti non riparabili dall'utente
Accessori inclusi	Alimentatore, cavo Ethernet, kit di montaggio rack, guida rapida di installazione
Omologazioni	CE, FCC, RoHS

Domande frequenti - 240Q AXIS

Come collegare telecamere analogiche all'Axis 240Q?

Collegare ciascuna telecamera analogica a uno dei 4 ingressi BNC sul retro del dispositivo. Assicurarsi che le telecamere siano alimentate separatamente se non sono in PoC.

Qual è l'indirizzo IP predefinito dell'Axis 240Q?

L'indirizzo IP predefinito è 192.168.0.90. È possibile modificarlo tramite il software AXIS IP Utility o il browser web.

Come ripristinare l'Axis 240Q alle impostazioni di fabbrica?

Tenere premuto il pulsante di reset situato sul retro per circa 15 secondi finché il LED lampeggia in arancione. Il dispositivo si riavvierà con le impostazioni predefinite.

Posso utilizzare l'Axis 240Q senza connessione di rete?

No, il dispositivo necessita di una connessione Ethernet per funzionare. Può essere configurato in rete locale o collegato a Internet.

Quali formati video sono supportati?

L'Axis 240Q supporta la codifica in MPEG-4 e MJPEG. È possibile scegliere il formato e la risoluzione tramite l'interfaccia web.

Come configurare il rilevamento del movimento?

Accedere all'interfaccia web del dispositivo, andare su 'Rilevamento del movimento', definire una zona sensibile e una soglia. È possibile associare un'azione come l'invio di un'email.

Cosa fare se l'immagine non viene visualizzata?

Verificare che la telecamera sia collegata e alimentata correttamente. Assicurarsi che il formato video (PAL/NTSC) sia adatto. Riavviare il dispositivo se necessario.

Come aggiornare il firmware dell'Axis 240Q?

Scaricare l'ultimo firmware dal sito Axis. Nell'interfaccia web, andare su 'Amministrazione' poi 'Aggiornamento firmware' e selezionare il file scaricato.

L'Axis 240Q può essere montato in rack?

Sì, è progettato per il montaggio in rack da 19 pollici (1U). Un kit di montaggio è incluso nella confezione.

Posso registrare il video su un NAS?

Sì, l'Axis 240Q supporta l'archiviazione di rete tramite FTP, SFTP e iSCSI. Configurare il percorso di destinazione nelle impostazioni di archiviazione.

MANUALE UTENTE 240Q AXIS

Guida all'installazione del video server

Nella presente guida all'installazione vengono fornite le istruzioni per installare il video server in rete. Queste istruzioni si applicano ai modelli elencati qui sotto. Per tutti gli altri aspetti relativi all'utilizzo del prodotto, vedere il manuale dell'utente di AXIS video server, disponibile sul CD incluso nella confezione oppure all'indirizzo www.axis.com

Procedura di installazione

Attenersi alla seguente procedura per installare l'AXIS video server sulla LAN (Local Area Network).

1. Controllare il contenuto della confezione utilizzando l'elenco fornito di seguito.
2. Collegare il video server. Vedere pagina 36.
3. Impostare un indirizzo IP. Per informazioni sui metodi disponibili, vedere pagina 37.
4. Impostare la password. Vedere pagina 41.

Contenuto della confezione

Articolo Descrizione
Modelli di video server AXIS 240Q	AXIS 241SAXIS 241QAXIS 241QAAXIS 242S IVAXIS 243SA
Modelli di adattatore di alimentazione	PS-K, Specifico per il Paese.PS-E (AXIS 242S IV), Specifico per il Paese.
Kit montaggio Per montaggio a parete o in rack.
Connettori della morsettiera	Morsettiera a 12 pin per il collegamento di periferiche esterne al connettore I/O.
CD	Axis Network Video Product CD. Programma di installazione e altro software, documentazione del prodotto.
Documentazione cartacea	Guida all'installazione di AXIS video server (questo documento)Documento di garanzia Axis.

Montaggio

Il video server comprende un kit per il montaggio a parete o in rack. Le staffe di montaggio possono essere posizionate per montare il video server su una superficie verticale o in un armadio rack (4U). Attenersi alla seguente procedura per collegare le staffe al video server:

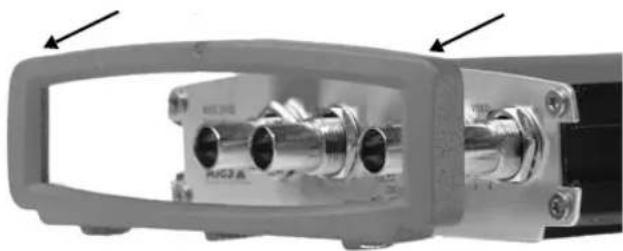

① Estrarre il telaio grigio dal pannello anteriore del video server (non sono necessari attrezzi).

② Inserire le piastre di metallo negli slot su entrambi i lati del video server.

Alternativa B

③ Posizionare e collegare le staffe su ciascun lato utilizzando le viti fornite.

Pannello anteriore - AXIS 242S IV

Pannello anteriore - AXIS 241S/AXIS 243SA

Pannello posteriore - Tutti i modelli

Collegamenti

1. Collegare il video server alla rete mediante un cavo di rete standard.
2. Collegare l'uscita video delle camere al video server utilizzando un cavo coassiale standard 75 Ohm con connettori BNC.
3. Collegare l'alimentazione mediante l'adattatore di alimentazione fornito, o la morsettiera di alimentazione sul pannello posteriore (vedere il Manuale dell'utente per ulteriori informazioni).
4. È possibile collegare ad AXIS 241QA/AXIS 243SA un altoparlante preamplificato e un microfono per fornire audio a due canali.

Note: • Utilizzare un convertitore RCA-BNC se la tua camera è dotata di un connettore standard RCA.

• Il video Y/C può essere direttamente connesso ad AXIS 242S IV, tramite il connettore S-Video.
• Per connettere il flusso video analogico ad AXIS 241S/AXIS 243SA, utilizzare un cavo super video Y/C (non fornito). Guardare il Manuale Utente del Video Server per ulteriori informazioni.
• I connettori Line In & Mic In per AXIS 242 S IV sono usati esclusivamente per analisi audio.

Impostazione dell'indirizzo IP

Il video server è progettato per l'installazione su reti Ethernet e per essere accessibile necessita dell'assegnazione di un indirizzo IP.

AXIS IP Utility

AXIS IP Utility è il metodo consigliato per impostare un indirizzo IP in Windows. Si tratta di un'applicazione gratuita che può essere utilizzata in rete con o senza server DHCP. Per ulteriori informazioni, vedere pagina 38.

Metodi di installazione

In questa tabella sono illustrati tutti i metodi per impostare o rilevare l'indirizzo IP. Selezionare un metodo dalla colonna a sinistra e verificarne i requisiti necessari nelle colonne sulla destra.

Metodi di installazione ↓	Server DHCP in rete	Installare sullo stesso segmento di rete	Connessione Internet senza proxy HTTP	Sistema operativo
AXIS IP Utility (metodo consigliato)Vedere pagina 38	Opzionale Richiesto	Windows
UPnPTM Vedere pagina 39	Opzionale Richiesto	Windows		(ME o XP)
ARP/PingVedere pagina 39		Richiesto Tutti i		sistemi operativi
Servizio Internet AXIS Dynamic DNSVedere pagina 40	Consigliato Richiesto	Tutti i		sistemi operativi
Visualizzare le pagine admin del server DHCP per conoscere l'indirizzo IP(vedere la nota di seguito)	Richiesto TTutti i			sistemi operativi

Note: • UPnP™ e DHCP sono entrambi attivati per impostazione predefinita nell video server.

• L'indirizzo IP predefinito per il video server è 192.168.0.90
- Per visualizzare le pagine admin del server DHCP, fare riferimento alla documentazione specifica del server. Rivolgersi all'amministratore di rete.
- Se l'impostazione dell'indirizzo IP non ha esito positivo, verificare che non siano presenti firewall che impediscono la configurazione.

AXIS IP Utility

AXIS IP Utility è un'applicazione gratuita per Windows che consente di rilevare e visualizzare la presenza di periferiche Axis in rete.

Permette inoltre di impostare manualmente un indirizzo IP statico.

È utile ricordare che il video server deve essere installato sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

AXIS IP Utility è disponibile sul CD fornito con questo prodotto oppure può essere scaricata all'indirizzo www.axis.com/techsup

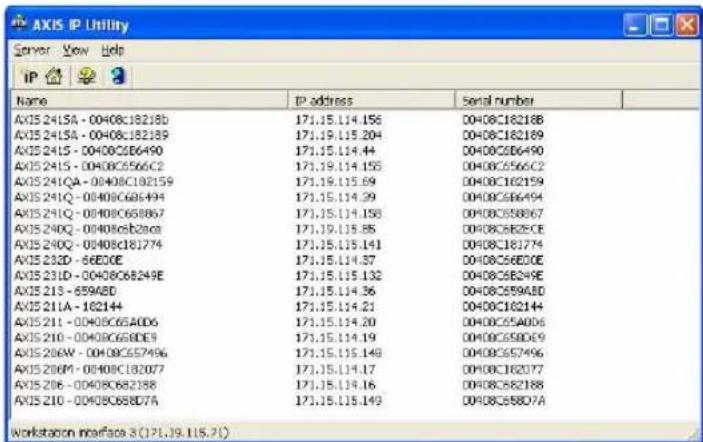

Rilevamento automatico

1. Controllare che il video server sia collegato alla rete e che sia correttamente alimentato.
2. Avviare AXIS IP Utility. Quando il video server verrà visualizzato, fare doppio clic su di essa per aprirne l'home page.
3. Vedere pagina 41 per istruzioni su come impostare la password.

Impostazione manuale dell'indirizzo IP

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete su cui è connesso il computer utilizzato.
2. Fare clic sul pulsante (Imposta indirizzo IP mediante numero di serie) e immettere il numero di serie e l'indirizzo IP del video server.
3. Fare clic sul pulsante Imposta IP e riavviare il video server (entro 2 minuti).
4. Fare clic su Visualizza l'Home page per accedere alle pagine Web del video server.
5. Vedere pagina 41 per istruzioni su come impostare la password.

Nota:

AXIS IP Utility può essere utilizzata per modificare un indirizzo IP impostato in modo dinamico in un indirizzo statico.

UPnP ^TM

La funzionalità UPnP™ è attiva per impostazione predefinita nel video server. Se è abilitata anche sul computer in uso (con sistema operativo Windows ME o XP), il video server verrà automaticamente rilevato e verrà aggiunta una nuova icona in "Risorse di rete". Fare clic su questa icona per accedere al video server.

Vedere anche pagina 41 per istruzioni su come impostare la password.

Nota:

Per installare il servizio UPnP™ sul computer, aprire il Pannello di controllo dal menu Start e selezionare Installazione applicazioni. Selezionare Installazione componenti di Windows e aprire la sezione Servizi di rete. Fare clic su Dettagli e selezionare UPnP come servizio da aggiungere.

UPnP™ è un marchio di certificazione dell'UPnP™ Implementers Corporation.

Installazione manuale con ARP/Ping

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete su cui è connesso il computer utilizzato.
2. Individuare il numero di serie sull'etichetta posta sul retro del video server (vedere pagina 35).
3. Aprire il prompt dei comandi sul computer. In base al proprio sistema operativo, digitare i seguenti comandi:

Sintassi Windows:	Esempio Windows:
arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>	arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125
Sintassi UNIX/Linux/Mac:	Esempio UNIX/Linux/Mac:
arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>	arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

1. Controllare che il cavo di rete sia collegato. Avviare/riavviare il video server scollegando e ricollegando l'alimentazione. Tale operazione deve essere eseguita entro 2 minuti dall'immissione del comando ARP.
2. Chiudere il prompt dei comandi una volta visualizzato il messaggio 'Risposta da 192.168.0.125: ...' oppure un messaggio simile.
3. Avviare il browser, immettere http:// nel campo indirizzo e premere Invio sulla tastiera.
4. Vedere pagina 41 per istruzioni su come impostare la password.

Note:

• Per aprire il prompt dei comandi in Windows: dal menu Start, scegliere Esegui... e immettere cmd (oppure command in Windows 98/ME). Fare clic su OK.
• Per utilizzare il comando ARP su un sistema operativo Mac X, avviare l'utilità Terminal, in Applicazioni >Utilità.

Servizio AXIS Internet Dynamic DNS

Il servizio AXIS Internet Dynamic DNS è un servizio gratuito fornito da Axis, che consente di installare in modo rapido e facile una videocamera o un video server, a cui vengono assegnati un nome DNS e un indirizzo IP dinamico. Ulteriori informazioni sul servizio AXIS Internet Dynamic DNS sono disponibili all'indirizzo www.axiscam.net

Per eseguire questa procedura, è necessario che la rete disponga di una connessione Internet senza proxy HTTP e che gli indirizzi IP siano assegnati tramite DHCP.

Seguire le istruzioni riportate di seguito:

1. Una volta collegate la rete e l'alimentazione, attendere che l'indicatore di stato nella parte anteriore del video server emetta una luce verde fissa.
2. Quindi premere il pulsante Controllo del video server una sola volta. Durante il collegamento al servizio AXIS Internet Dynamic DNS, l'indicatore di stato emette una luce verde lampeggiante.
3. Attendere che l'indicatore di stato emetta nuovamente una luce verde fissa.
4. Per completare l'installazione, visitare il sito www.axiscam.net da un computer collegato a Internet. Tale operazione deve essere eseguita entro 60 minuti dalla pressione del pulsante di controllo.
5. Seguire le istruzioni sullo schermo fornite dal servizio AXIS Internet Dynamic DNS. Per completare l'installazione è necessario fornire il numero di serie del prodotto. Vedere pagina 35. Vedere anche pagina 41 per istruzioni su come impostare la password.

Importante

Con questa procedura vengono inviati l'indirizzo IP, la versione del firmware, la porta HTTP, il tipo di prodotto e il numero di serie al servizio AXIS Internet Dynamic DNS. Non verranno trasmesse informazioni personali.

Per rimuovere il nome DNS e annullare la registrazione per questo servizio, aprire le pagine Setup (Configurazione) del prodotto Axis, fare clic su System Options (Opzioni di sistema) > Network (Rete) > TCP/IP > Basic (Di base), fare clic sul pulsante Settings (Impostazioni) per il servizio AXIS Internet Dynamic DNS e infine fare clic sul pulsante Remove (Rimuovi).

Impostazione della password

1. Quando si accede al video server per la prima volta, viene visualizzata la finestra di dialogo 'Configure Root Password' (Configura la password principale).
2. Inserire la password, quindi inserirla di nuovo per confermarne l'esattezza. Fare clic su OK.
3. Verrà visualizzata la finestra di dialogo 'Enter Network Password' (Inserire la password di rete). Inserire il nome utente: root Nota: il nome utente predefinito dell'amministratore root è permanente e non può essere eliminato.
4. Inserire la password impostata al passaggio 2 e fare clic su OK. Se si dimentica la password, sarà necessario ripristinare le impostazioni predefinite del video server. Vedere pagina 42.
5. Se richiesto, fare clic su Yes (Si) per installare AXIS Media Control (AMC) e consentire la visualizzazione del flusso video nel browser. Per questa operazione sono necessari i privilegi di amministratore.
6. Viene visualizzata la pagina Live View (Immagini dal vivo) del video server con i collegamenti agli strumenti di impostazione che consentono di personalizzare il video server in base alle proprie esigenze specifiche.

Accesso al video server da Internet

Una volta installato, il video server è accessibile dalla LAN. Per accedere al video server da Internet, è necessario configurare il router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica. Per ulteriori istruzioni sul router, fare riferimento alla documentazione.

Per ulteriori informazioni relative a questo e altri argomenti, visitare l'Axis Support Web all'indirizzo www.axis.com/techsup

Ripristino delle impostazioni predefinite

Questa procedura consentirà di ripristinare le impostazioni predefinite per tutti i parametri, incluso l'indirizzo IP.

1. Scollegare l'alimentazione del video server.
2. Tenere premuto il pulsante Controllo e ricollegare l'alimentazione.
3. Tenere premuto il pulsante finché l'indicatore di stato diventa giallo (possono essere necessari fino a 15 secondi), quindi rilasciare il pulsante.
4. Quando l'indicatore di stato diventa verde (può essere necessario fino a 1 minuto) vengono ripristinate le impostazioni predefinite del video server.
5. Reinstallare il video server utilizzando uno dei metodi descritti nel documento.

Ulteriori informazioni

Per ulteriori informazioni, vedere il Manuale dell'utente di AXIS video server, disponibile sul CD incluso nella confezione. Versioni aggiornate sono disponibili all'indirizzo www.axis.com
