用户手册 VPLL-Z3009 SONY
使用产品前请仔细阅读本使用说明书，并请妥善保管。
此镜头设计用于 Sony 投影机。
有关兼容型号的详细信息，请咨询合格的 Sony 工作人员。
仅限 VPLL-Z3010/VPLL-Z3024/
VPLL-Z3032
警告
本设备符合 CISPR 32 的 A 类标准。在住宅区中使用时本设备可能会造成无线电干扰。
关于废弃产品的处理
请不要将废弃的产品与一般生活垃圾一同弃置。
正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。
具体的处理方法请遵循当地的规章制度。
关于湿气凝结
如果投影机安装地的室温急剧变化，或如果突然将投影机从寒冷的地方搬到温暖的地方，投影机中可能会出现湿气凝结。由于湿气凝结可能会造成故障，所以在调节空调温度设定时请小心。如果出现湿气凝结，请让投影机保持开启状态约两小时后再使用。
请勿将本产品放在医疗设备附近
本产品 （包括附件）带有磁铁，可能会干扰心脏起搏器、用于治疗脑积水的可编程分流阀或其他医疗设备。请勿将本产品放在使用上述医疗设备的人员附近。如果您在使用上述医疗设备，请在使用本产品前咨询医生。（VPLL-Z3010/Z3024/Z3032）
注意
- 在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，SONY 均不作任何赔偿。
- SONY 对本产品用户或第三方的任何索赔概不负责。
- SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。
附带附件
使用说明书 (1)
规格
VPLL-3007
手动聚焦，
投影图像尺寸:
60 英寸至 300 英寸 (1.52 m 至 7.62 m)
最大外部尺寸（宽 × 高 × 深）：
150 × 150 × 222 mm
质量：约 1.7 kg
VPLL-Z3009
手动聚焦 / 变焦，
投影图像尺寸：
60 英寸至 300 英寸 (1.52 m 至 7.62 m)
最大外部尺寸（宽 × 高 × 深）：
150 × 150 × 217 mm
质量：约 1.7 kg
VPLL-Z3010
电子聚焦 / 变焦，（安装到投影机上时），
投影图像尺寸:
60 英寸至 300 英寸 (1.52 m 至 7.62 m)
最大外部尺寸（宽 × 高 × 深）：
150 × 150 × 227 mm
质量：约 2.0 kg
VPLL-Z3024
电子聚焦 / 变焦，（安装到投影机上时），
投影图像尺寸：
40 英寸至 600 英寸 (1.02 m 至 15.24 m)
最大外部尺寸（宽 × 高 × 深）：
97 × 105 × 177 mm
质量：约 1.2 kg
VPLL-Z3032
电子聚焦 / 变焦，（安装到投影机上时），
投影图像尺寸：
40 英寸至 600 英寸 (1.02 m 至 15.24 m)
最大外部尺寸（宽 × 高 × 深）：
$$ 9 7 \times 1 0 5 \times 1 7 7 \mathrm{mm} $$
质量：约 1.2 kg
注意
质量和尺寸为近似值。
更换投影镜头
注意
- 请小心不要摔落投影镜头。
- 避免触碰镜头表面。
- 镜头容易被划伤，请轻稳持拿，并使其表面位于水平位置。
• VPL-FHZ65 的插图用于说明。
拆卸
1 使投影镜头返回中心位置。
当投影机打开时，按遥控器上的LENS SHIFT按钮，然后按其上的RESET按钮。投影镜头返回中心位置。
注意
除非投影镜头返回中心位置，否则无法将其拆下。
2 关闭投影机电源，然后从交流电源插座拔出交流电源线。
注意
更换镜头时，如果强光意外进入眼睛，眼睛可能会受伤。更换镜头前，请关闭投影机，然后拔下交流电源线插头。
3 按住 LENS RELEASE 按钮时，逆时针旋转投影镜头笔直拉出镜头。
有关 LENS RELEASE 按钮的位置，请参阅投影机的使用说明书。按钮的位置视型号而异。
安装

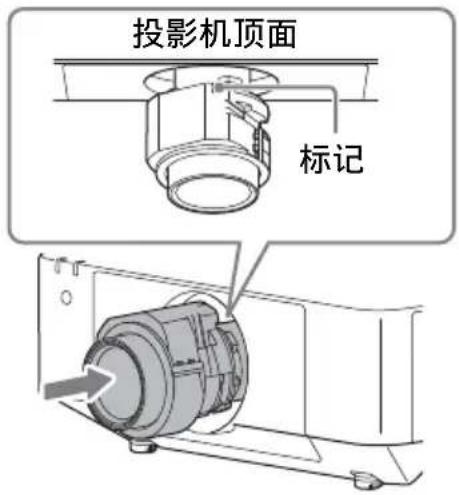

1 使镜头上的标记对准投影机顶面，完全插入投影镜头。
安装投影镜头时，切勿按 LENS RELEASE 按钮。
CS
调节投影镜头
| 聚焦 外围对焦 (角修正) 画面大小 (缩放) | |||
| VPLL-Z3024/Z3032 | 按一次遥控器或投影机控制面板上的 FOCUS 按钮,然后用 Lens Focus 调节画面上的 ↑/↓/←/→进行调节。 | - | 按遥控器或投影机控制面板上的 ZOOM 按钮,然后用 ↑/↓/←/→进行调节。 |
| VPLL-Z3010 按 | 控制面板上的 FOCUS 按钮,然后用 Lens Corner Correction 调节画面上的 ↑/↓/←/→进行调节。 | ||
| VPLL-3007/Z3009 | 转动对焦杆调节对焦。 | 转动外围对焦环调节对焦。 外围对焦环 | 转动变焦杆调节大小。 |
