BEDIENUNGSANLEITUNG VPLL-Z3009 SONY

Bedienungsanleitung____ DE

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Dieses Objektiv ist für Sony-Projektoren gedacht.

Einzelheiten zu kompatiblen Modellen erfragen Sie bitte bei qualifizierten Sony-Mitarbeitern.

Für Kunden in Europa, Australien und Neuseeland

Dieses Gerät entspricht CISPR 32, Klasse A.

Dieses Gerät kann im Wohnbereich

Funkstörungen verursachen.

Für Kunden in Europa

Dieser Apparat darf nicht im Wohnbereich verwendet werden.

Hinweis zur Kondensation

Wenn sich die Temperatur in dem Raum, in dem der Projektor aufgestellt ist, schnell ändert oder wenn der Projektor plötzlich von einem kalten an einen warmen Ort gebracht wird, kann es im Inneren des Projektors zu einer Kondensation kommen. Da die Kondensation zu einer Fehlfunktion führen kann, sollten Sie bei den Temperatureinstellungen einer Klimaanlage vorsichtig sein.

Lassen Sie den Projektor vor der Verwendung ungefähr zwei Stunden eingeschaltet, wenn es zu einer Kondensation gekommen ist.

Dieses Produkt nicht in der Nähe von medizinischen Geräten aufstellen

Dieses Produkt (einschließlich der Zubehörteile) enthält einen oder mehrere Magnete, die Herzschrittmacher, programmierbare Shunt-Ventile für die Behandlung von Hydrozephalus oder andere medizinische Geräte beeinträchtigen können. Stellen Sie dieses Produkt nicht in der Nähe von Personen auf, die solche medizinischen Geräte verwenden. Konsultieren Sie Ihren Arzt vor der Benutzung dieses Produkts, falls Sie ein solches medizinisches Gerät verwenden. (VPLL-Z3010/Z3024/Z3032)

Hinweise

- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Mitgeliefertes Zubehör

Bedienungsanleitung (1)

Spezifikationen

VPLL-3007

Manueller Fokus,

Projektionsbildgröße:

60 Zoll bis 300 Zoll (1,52 m bis 7,62 m)

Maximale Außenabmessungen (B × H × T):

150 × 150 × 222 ~mm

Gewicht: Ca. 1,7 kg

VPLL-Z3009

Projektionsbildgröße:

60 Zoll bis 300 Zoll (1,52 m bis 7,62 m)

Maximale Außenabmessungen (B × H × T):

150 × 150 × 217 ~mm

Gewicht: Ca. 1,7 kg

VPLL-Z3010

Elektronischer Fokus/Zoom (bei

Anbringung am Projektor),

Projektionsbildgröße:

60 Zoll bis 300 Zoll (1,52 m bis 7,62 m)

Maximale Außenabmessungen (B × H × T):

150 × 150 × 227 ~mm

Gewicht: Ca. 2,0 kg

VPLL-Z3024

Elektronischer Fokus/Zoom (bei

Anbringung am Projektor),

Projektionsbildgröße:

40 Zoll bis 600 Zoll (1,02 m bis 15,24 m)

Maximale Außenabmessungen (B × H × T):

97 × 105 × 177 mm

Gewicht: Ca. 1,2 kg

VPLL-Z3032

Elektronischer Fokus/Zoom (bei

Anbringung am Projektor),

Projektionsbildgröße:

40 Zoll bis 600 Zoll (1,02 m bis 15,24 m)

Maximale Außenabmessungen (B × H × T):

97 × 105 × 177 mm

Gewicht: Ca. 1,2 kg

Hinweis

Die Werte für Gewicht und Abmessungen sind Näherungswerte.

Auswechseln des Projektionsobjektivs

Hinweise

• Achten Sie darauf, das Projektionsobjektiv nicht fallen zu lassen.
• Berühren Sie die Objektivoberfläche möglichst nicht.
• Objektive zerkratzen leicht. Achten Sie beim Umgang mit Objektiven immer darauf, sie vorsichtig horizontal auf eine stabile, ebene Oberfläche zu legen.
  • Die Abbildungen zu den Erläuterungen zeigen das Modell VPL-FHZ65.

Herausnehmen

1 Bringen Sie das Projektionsobjektiv in die mittlere Position. Drücken Sie bei eingeschaltetem Projektor die Taste LENS SHIFT auf der Fernbedienung und drücken Sie dann die Taste RESET auf der Fernbedienung. Das Projektionsobjektiv kehrt in die mittlere Position zurück.

Hinweis

Das Projektionsobjektiv lässt sich nur abnehmen, nachdem es wieder zurück in die mittlere Position gebracht wurde.

2 Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose.

Vorsicht

Wenn beim Auswechseln des Objektivs versehentlich sehr helles Licht in Ihre Augen fällt, kann dies zu Augenschäden führen. Schalten Sie vor dem Auswechseln des Objektivs den Projektor aus und lösen Sie das Netzkabel.

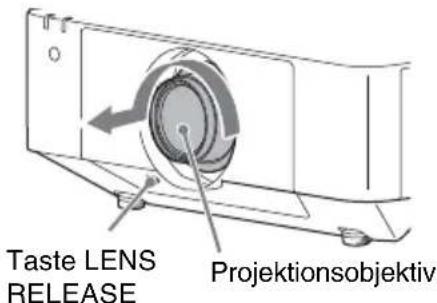

3 Halten Sie die Taste LENS RELEASE gedrückt, drehen Sie das Projektionsobjektiv gegen den Uhrzeigersinn und ziehen Sie es gerade heraus.

Taste LENS RELEASE Projektionsobjektiv

Hinweis

Wo sich die Taste LENS RELEASE befindet, erfahren Sie in der Bedienungsanleitung zum Projektor. Die Lage der Taste hängt vom Modell ab.

Anbringen

1 Setzen Sie das Projektionsobjektiv ganz ein, wobei die Markierung auf dem Objektiv auf die Oberseite des Projektors weisen muss.

Oberseite des Projektors Markierung

2 Drehen Sie das Objektiv im Uhrzeigersinn, bis es mit einem Klicken einrastet.

Drücken Sie beim Anbringen des Projektionsobjektivs nicht die Taste LENS RELEASE.

Einstellen des Projektionsobjektivs

	Fokus	Randfokus (Eckenkorrektur)	Größe (Zoom)
VPLL-Z3024/Z3032	Drücken Sie einmal die Taste FOCUS auf der Fernbedienung oder dem Drücken Sie zweimal die Bedienfeld des Projektors und nehmen Sie die Einstellung mit ↑/↓/←/→ auf dem Lens Focus-Einstellbildschirm vor.	-	Drücken Sie die Taste ZOOM auf der Fernbedienung oder dem Bedienfeld des Projektors und nehmen Sie die Einstellung mit ↑/↓/←/→ vor.
VPLL-Z3010 D		Taste FOCUS auf der Fernbedienung oder dem Bedienfeld des Projektors und nehmen Sie die Einstellung mit ↑/↓/←/→ auf dem Lens Corner Correction-Einstellbildschirm vor.
VPLL-3007/Z3009	Drehen Sie zum Einstellen des Fokus den Fokushebel.	Drehen Sie zum Einstellen des Fokus den Randfokussierring.Randfokussierring	Drehen Sie zum Einstellen der Größe den Zoomhebel.
