用户手册 Fuse TC HELICON
- 将电池投入火中或热烘箱中，或对电池进行机械挤压或切割，可能导致爆炸；
-
将电池置于高温环境中,可能导致爆炸或易燃液体或气体泄漏;和
-
空气压力极低的电池，可能导致爆炸或易燃液体或气体泄漏。
- 应注意电池处理的环境方面。
- 电池 电池包或安装的电池)不得暴露在过高的温度下，如阳光、火等。
小心
维修说明仅是给合格的专业维修人员使用的。为避免触电危险，除了使用说明书提到的以外，请勿进行任何其它维修。所有维修均须由合格的专业人员进行。
- 请阅读这些说明。
- 请妥善保存这些说明。
- 请注意所有的警示。
-
请遵守所有的说明。
-
请勿在靠近水的地方使用本产品。
-
请用干布清洁本产品。
-
请勿堵塞通风孔，安装本产品时请遵照厂家的说明，通风孔不要覆盖诸如报纸、 桌布和窗帘等物品而妨碍通风。
- 请勿将本产品安装在热源附近，如暖气片，炉子或其它产生热量的设备（包括功放器）产品上不要放
置裸露的火焰源，如点燃的蜡烛。
- 请只使用厂家指定的附属设备和配件。
- 请只使用厂家指定的或随货销售的手推车, 架子, 三角架, 支架和桌子。若使用手推车
来搬运设备，请注意安全放置设备，以避免手推车和设备倾倒而受伤。
- 如果液体流入或异物落入设备内, 设备遭雨淋或受潮, 设备不能正常运作或被摔坏等, 设备受损需进行维修时, 所有维修均须由合格的维修人员进行维修。
警告
在安装或操作设备之前，请参阅底部外壳外部的信息，了解电气和安全信息。
法律声明
对于任何因在此说明书提到的全部或部份描述、图片或声明而造成的损失，Music Tribe 不负任何责任。技术参数和外观若有更改，恕不另行通知。所有的商标均为其各自所有者的财产。Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy,
Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones 和 Coolaudio 是 Music Tribe Global Brands Ltd. 公司的商标或注册商标。© Music Tribe Global Brands Ltd. 2024 版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关信息，请登陆 community.musictribe.com/pages/support#warranty 网站查看完整的详细信息。
26 27Quick Start GuideFUSE
FUSE Hook-up
- USB - 要把 FUSE 用作数字音频接口，将随附的 USB 电缆连接到计算机或 PlayStation ^® 终端。 要为电池充电，请连接到通电的 USB 端口、USB 充电器或计算机。
注：同时连接USB端口和模拟游戏机插孔可能会产生接地回路噪音。
-
主机 - 将随附的 V_a "TRRS 电缆连接到设备的 V_b "耳机插孔，将 FUSE 与主机控制器 Xbox、PlayStation等)或手机配合使用。
-
扩音器 (MEGAPHONE) - 按下可为您的麦克风增加扩音器失真。按住耳机电平 MEADPHONE LEVEL 滑块调整失真量，并使用麦克风 / 游戏平衡 MIC/GAME BALANCE 滑块从不同的扩音器预设中进行选择。
* Xbox 是 Microsoft Corporation 在美国和 / 或其他国家 / 地区的注册商标或商标。 Playstation 是 Sony Interactive Entertainment Inc. 的注册商标或商标。
-
充电指示灯 - 当电池充电时，此指示灯会亮起。
-
静音 (MUTE) - 按下以将麦克风静音。按住耳机电平 HEADPHONE LEVEL 滑块调整增益，并使用麦克风 / 游戏平衡 MIC/GAME BALANCE 滑块从不同的音色预设中进行选择。
注：音色预设是不同均衡器和门限设置的组合。
-
音高 (PITCH) - 按下可对您的声音做音高偏移和自动调音。按住耳机电平 HEADPHONE LEVEL 滑块调整自动调音模式，并使用麦克风 / 游戏平衡 MIC/GAME BALANCE 滑块控制音高向上向下偏移。
-
回声 (ECHO) - 按下为声音添加回声。按住耳机电平 HEADPHONE LEVEL 滑块调整回声响度，并使用麦克风 / 游戏平衡 MIC/GAME BALANCE 滑块从不同的回声预设中进行选择。
-
哗音(BLEEP)-按下此按钮可为麦克风“哗——”消音。
-
电源 (POWER) - 按下打开 FUSE。 长按 4 秒钟关闭 FUSE。
加电后，继续按可循环切换指示灯颜色选项。按住1秒钟可在滑块显示屏上显示电池电量。
注：充电指示灯亮起，电池电量将会显示充电。
- 耳机音量 (HEADPHONE LEVEL) - 向上或向下滑动手指来调节耳机音量。电平显示在左侧的滑块显示屏上。
注：需要多次滑动才能从最小值变到最大值，以避免意外的、极端的音量变化。
- 麦克风 / 游戏平衡 (MIC/GAME BALANCE) - 调整麦克风和游戏音频之间的平衡。
将手指滑向控制器以增加游戏音频并减少麦克风监听音频。将手指滑向麦克风可减少游戏音频并增加麦克风监听音频。
注: 这不会影响输出到 USB 或控制台插孔的麦克风音量。
注：需要多次滑动才能变动到极值，以避免意外改变平衡。
- 滑块显示屏 - 空闲时显示耳机电平左)和麦克风/游戏平衡右)或长按电源 POWER 1)秒时显示电池电量,或按住扩音器 MEGAPHONE)静音 MUTE)音高 RITCH)或回声 ECHO)时显示效果设置有关左/右显示说明,请参阅3567}
-
耳机 / 耳麦 - 连接 18 " TRRS 单插头耳机, 或耳机或双插头耳麦的 18 " TRS 插头。
-
辅助麦克风－连接双插头耳麦或领夹式麦克风的 1 / 8 TRS插头。
108 109 Quick Start GuideFUSE

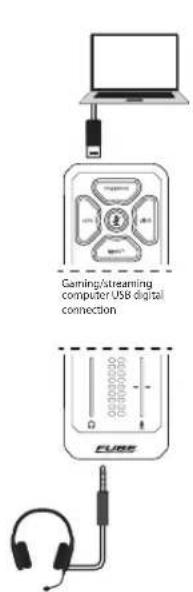

FUSE 使用
FUSE 可以配合模拟或数字音频使用：
- 数字 - 使用随附的 USB 电缆将 FUSE 连接到您的计算机或 PlayStation* 终端以串流数字音频。
* 某些游戏机不支持 USB 音频设备 - 模拟 - 使用提供的 X" TRRS AUX 电缆将 FUSE 上的控制台 ☐ 插孔连接到主机控制器或手机上的耳机插孔。
如果您的耳机只有一个 18 " TRRS 插头，请将其连接到耳机 / 耳麦 ☐ 插孔。
如果您的耳机具有分离的 1 / 8 TRS麦克风和耳机插头，请将耳机插头连接到耳机/耳麦⑩插孔，并将麦克风插头连接到辅助麦克风⑭输入。
无需耳机适配器！
按下电源键即可打开设备。
确保耳机电平 HEADPHONE LEVEL)设置为最小值,并将麦克风/游戏平衡 MIC/GAME
BALANCE)设置为中性状态 左侧滑块显示屏上没有点亮的块,右侧滑块显示屏上中央块亮起。
将计算机 / 控制台 / 手机音量设置为 100% 并播放音频视频、音频文件等。在耳机电平 (PHONES LEVEL) 滑块上上
下滑动手指以增大或减小音量，直到找到所需的耳机音量。
注：需要多次滑动才能从最小音量调到最大音量。
按住静音 MUTE) 按钮进入麦克风编辑模式, 滑块显示将显示您的麦克风电平表 (左)
和所选的音调预设 右）。
- 麦克风增益 (MICGAIN)
对着麦克风讲话时，在耳机电平(PHONE LEVEL)滑块上下滑动手指以增加/减少麦克风增益，直到电平表峰值偶尔落在黄色警告段顶部的第二个指示灯它永远不应该在红色的削波段顶部指示灯中。
○·音色
对着麦克风说话时，在麦克风/游戏平衡 MIC/GAME BALANCE 滑块上下滑动手指，选择 9 种自定义音色预设。聆听每个预设，然后选择一个使您的耳机听起来最好的预设。
专业提示:要为您的语音选择最佳预设,请重复相同词语,同时用每个预设录制麦克风音频。完成后,回听录音并选择最好的一个!
110 111 Quick Start GuideFUSE
使用麦克风 / 游戏平衡 (MIC/ GAME BALANCE) 滑块调整受影响的麦克风和游戏音频之间
的收听平衡。在播放来自主机 / 计算机 / 手机的音频并对着麦克风讲话时，将手指滑向控制器以增加游戏音频并减少麦克风监听音频，或将手指滑向麦克风以减少游戏音频并增加麦克风监听音频。
游戏音频 100% 麦克风监听 100%
游戏音频 100% 麦克风监听 0%
游戏音频 0% 麦克风监听 100%
按扩音器MEGAPHONE）音高RITCH）回声ECHO）和哔声RLEFP）按钮以收听带各种效
果的语音。长按扩音器MEGAPHONE音高PITCH，回声ECHO和静音按钮以使用滑块编辑效果。
按静音 MUTE 按钮以切换麦克风静音开 / 关。
多次按下电源 (POWER) 按钮可循环切换指示灯颜色选项。按住 1 秒钟可在滑块显示屏上显示电池电量。
注：如果电池电量低于3%，FUSE将在滑块显示屏上闪烁低电量警告，以提醒您插入USB端口进行充电。
注：如果 FUSE 在 10 分钟内未检测到任何音频或按钮按下，将自动关闭。
Specifications
Analog Connections
| 模拟连接 | |
| 游戏耳机 | |
| 连接器 | 1 x 3⁄4" TRRS |
| 麦克风输入阻抗 | 16 kΩ |
| 麦克风偏置电压 | 2 V |
| 频率响应(麦克风到游戏结束) | 20 Hz ~ 20 kHz (-3 dB) |
| 耳机输出阻抗 | 10 Ω |
| 耳机输出功率(每声道) | 44 mW, 16 Ω @ 2.5 V |
| 耳机 THD+N | < 0.04 %, 0 dB @ 1 kHz |
| 通道分离 | <-57 dB, 20 Hz ~ 20 kHz (-7.5 dBu) |
| 辅助麦克风输入 | |
| 连接器 | 1 x 3⁄4" TRS |
| 麦克风输入阻抗 | 16 kΩ |
| 麦克风偏置电压 | 2 V |
| 频率响应(麦克风到游戏结束) | 20 Hz ~ 20 kHz (-3 dB) |
游戏音效
| 连接器 | 1 x 1/8" TRRS |
| 输入阻抗 | 2.3 kΩ |
| 输出阻抗 | 400 Ω |
| 频率响应 游戏输入到耳机输出) | 20 Hz to 20 kHz (-2.5 dB) |
数字连接
| USB | 1 x mini-USB 2.0, type B |
| 位深 | 16 位 |
| 采样频率 | 48 kHz |
| USB 通道 | 2 进 / 2 出 |
控件
| 耳机,平衡 | 2x触敏滑块 |
| 纽扣回声、音调、扩音器、 | !@#$?* BLEEP"、静音 |
| 灯光 | RGB通过电源按钮 |
系统
| 效果 回声、混响、音高、扩音器、压缩 | 器、降噪器、门限、均衡器 |
116 117 Quick Start GuideFUSE
| Power Supply / Voltage | |
| 连接器 | 迷你 USB B 型 |
| 电源 | 5 VDC 380 mA |
| 电池类型 可充电锂聚合物 | |
| 电池容量 | 2000 mAh |
| 电池,寿命 典型用途) | >11 hrs |
| 身体的 | |
| 标准工作温度范围 | 5°C to 45°C (41°F to 113°F) |
| 尺寸 高×宽×深) | 104 x 50 x 25.4 mm (4.09 x 1.97 x 1.0") |
| 重量 | 108 g (3.8 oz) |
118 119 Quick Start GuideFUSE
-
在线注册。请购买 MusicTribe 产品后立即在 musictribe.com 网站注册。网页上有简单的在线注册表格。这有助于我们更快更有效率地处理您维修等事宜。请阅读保修的相关条款及条件。
-
无法正常工作。若您的 Music Tribe 产品无法正常工作，我们会为您尽快修复。请联系您购买产品的销售商。若你所在地区没有 Music Tribe 销售商，请联系 musictribe.com 网站的 WHERE TO BUY”一栏下的所列出的子公司或经销商。
