SE90KRW00IBPM4 - 太阳能板 SolarEdge - 免费用户手册

产品类型	三相逆变器，采用Synergy技术
品牌	SolarEdge
型号	SE90KRW00IBPM4
额定功率	90 kW
尺寸（长×高×深）	1008 × 400 × ~200 毫米
总重量	约50公斤（包含Synergy单元）
输入电源	光伏组串，最大电压1000 V直流，建议使用25 A保险丝
输出电源	三相 400 V交流，4线+地线或3线+地线
连接性	以太网、RS485、Wi-Fi（可选）、移动网络（可选）
主要功能	直流/交流转换带MPPT跟踪，与功率优化器通信，过压保护，通过SolarEdge平台监控
安装	室内或室外，所需自由空间：上下10厘米，两侧40厘米，前方1米
维护和清洁	用干布清洁外部；定期检查连接
安全	必须接地，直流/交流开关，过压保护，电气隔离
备件和可维修性	维修必须由SolarEdge授权的技术人员进行；备件可按需提供
保修	制造商标准保修（见条款）
认证	符合欧洲、亚洲和南非标准

常见问题 - SE90KRW00IBPM4 SolarEdge

这个SolarEdge产品的类型是什么？

这是一个三相逆变器，采用Synergy技术，专为光伏安装设计。

SE90KRW00IBPM4的额定功率是多少？

额定功率为90 kW。

如何安装SolarEdge逆变器？

请按照安装指南操作：固定壁挂支架，连接直流/交流电缆，连接优化器，然后通过SetApp应用程序启用。

逆变器的尺寸是多少？

大致尺寸为宽度1008毫米，高度400毫米，深度200毫米。

系统的总重量是多少？

总重约为50公斤，包括Synergy单元。

如何将光伏组串连接到逆变器？

使用MC4连接器，注意极性，如果每个Synergy单元超过3个组串，请安装25 A保险丝。

如果指示灯为红色该怎么办？

红色指示灯表示系统错误。请查看SetApp应用程序或联系SolarEdge技术支持。

如何进行接地？

将接地线（黄/绿）连接到预留的PE端子排。使用适合导线类型（铜或铝）的接线端子。

需要哪些定期维护？

用干布清洁外部表面，检查连接，确保通风口未被堵塞。

在哪里可以找到SolarEdge技术支持？

请访问网站https://www.solaredge.com/service/support联系支持。

用户手册 SE90KRW00IBPM4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

1→2→3→4→5→6

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

[NO TEXT]

[NO TEXT]

solar edge

1 安装功率優化器

3

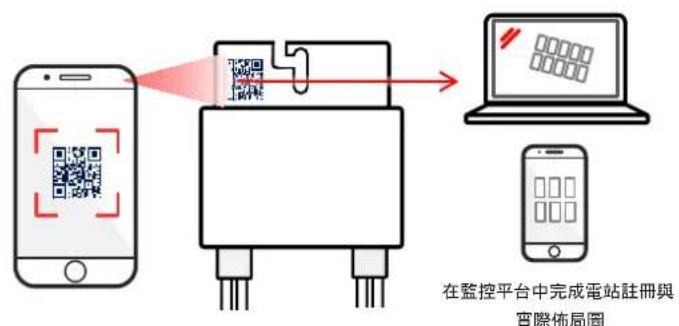

使用 Mapper 掃描 QR 碼

4
安裝優化器

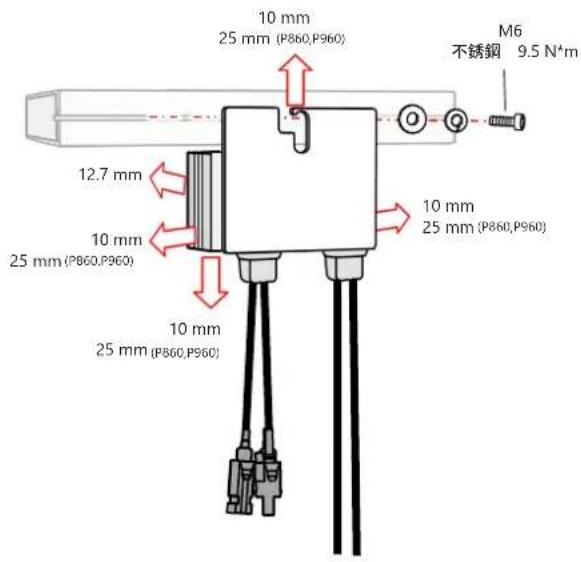

10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

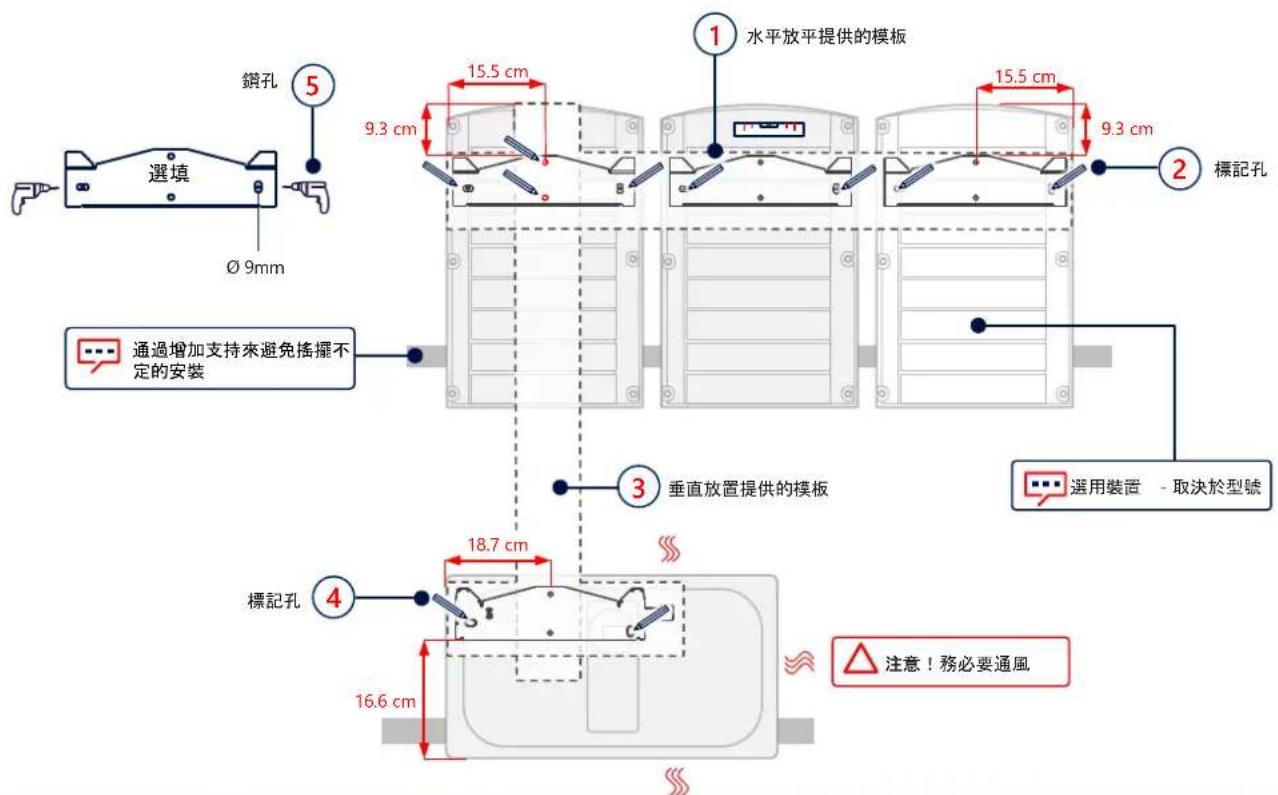

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

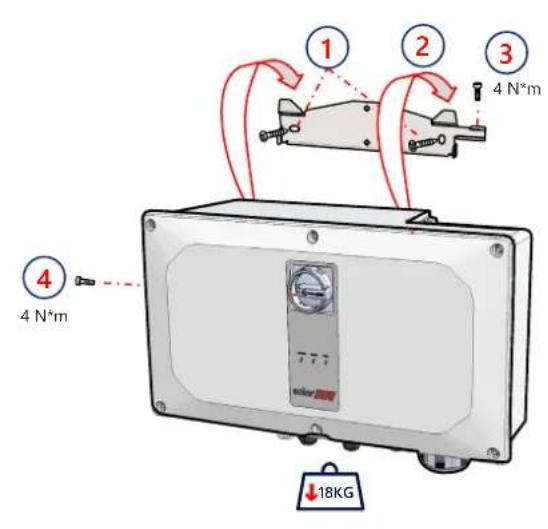

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

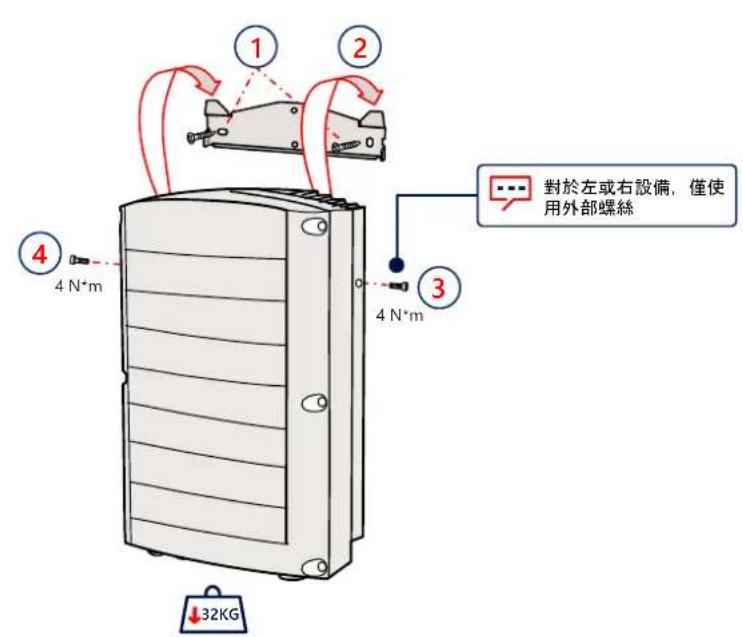

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solaredge

6

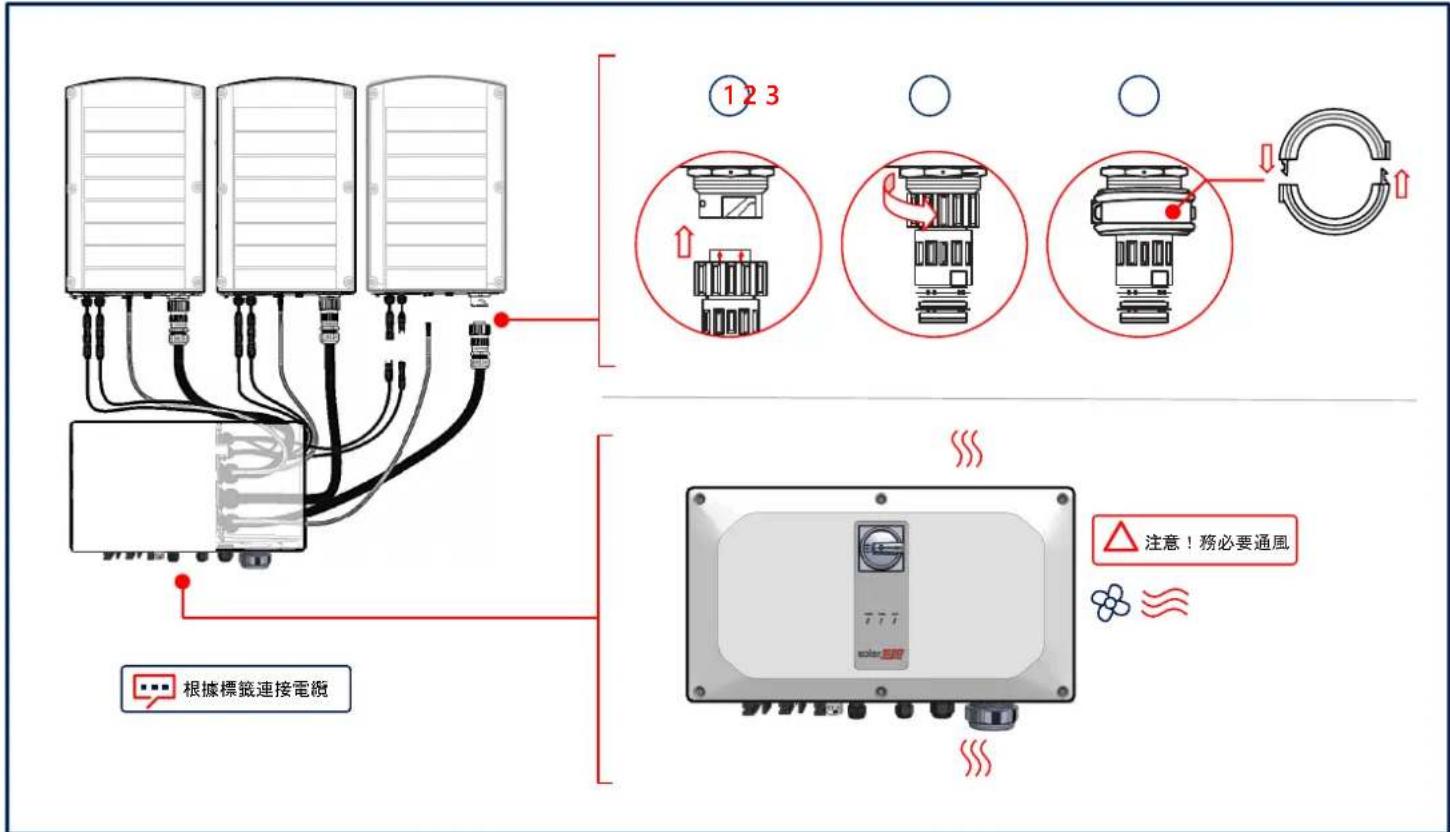

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

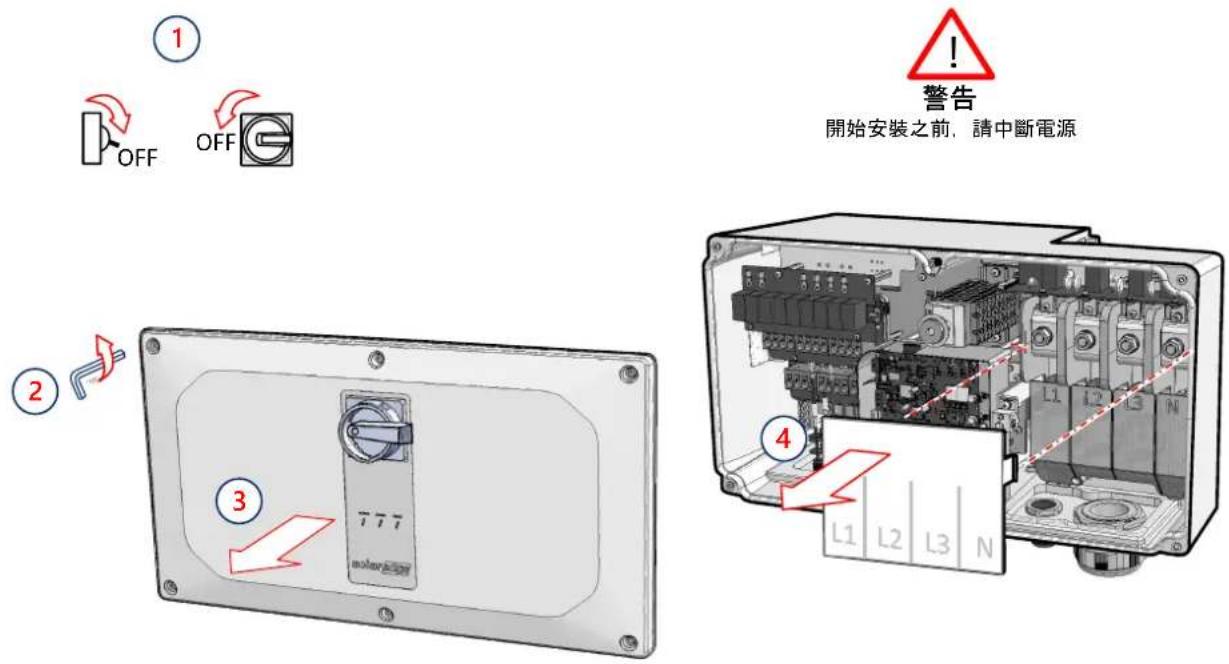

移除蓋子

solaredge

7

solar edge

8

連接 PV 串列

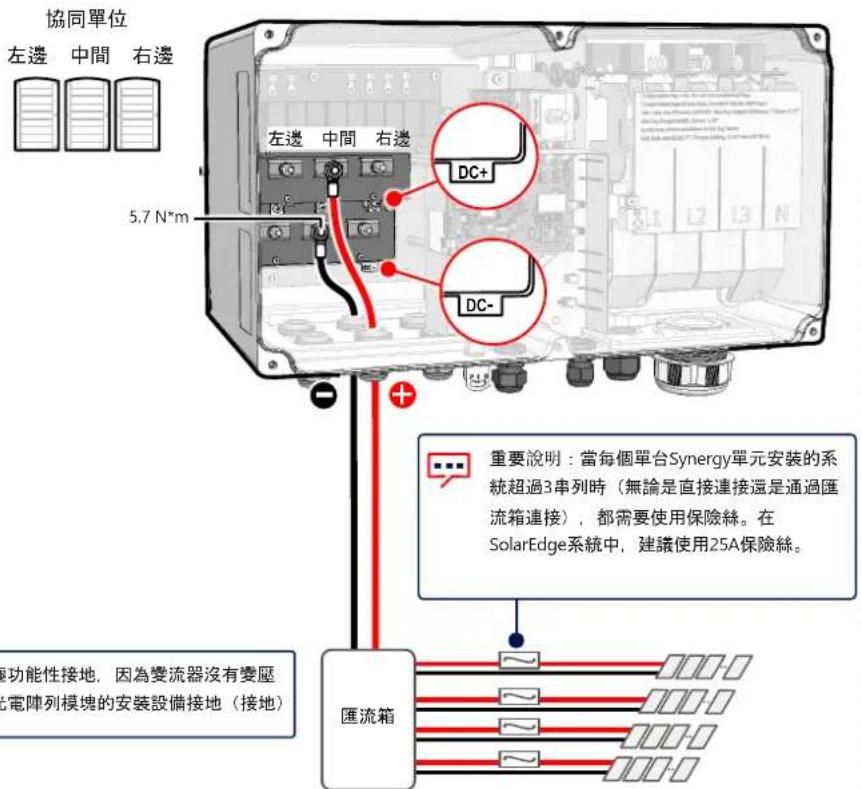

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

通過單個DC輸入連接PV串

solaredge

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 9 N*m 15 N*m Max 70 mm² 10 -11 mm 選用 PE 線 30 - 50 mm 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi 通訊連線(選配)

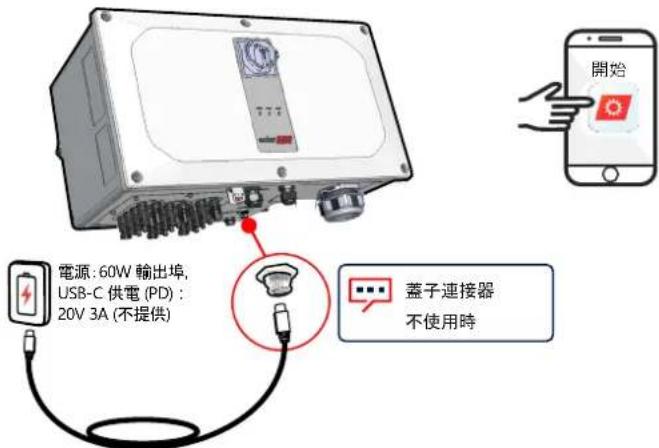

15 未連接交流電時預先調試 (選項 1)

下載 SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照 SetApp

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 (選項 2)

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar edge

17 調適主變流器

1

2

3

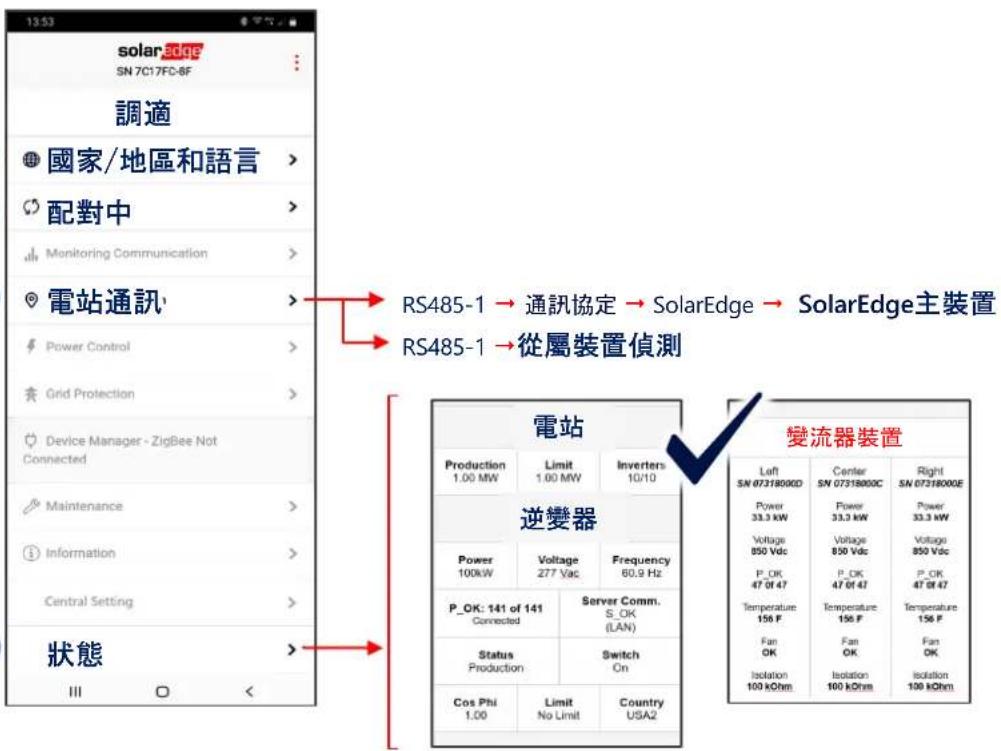

solarEdge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 > III ○ < RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 →從屬裝置偵測 電站 Production 1.00 MW Limit 1.00 MW Inverters 10/10 逆變器 Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 變流器裝置 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED 指示

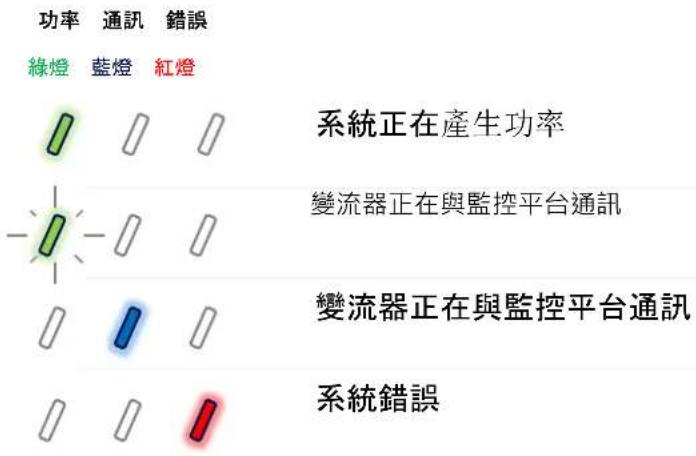

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
