| Tipo di prodotto | Inverter trifase con tecnologia Synergy |
| Marca | SolarEdge |
| Modello | SE90KRW00IBPM4 |
| Potenza nominale | 90 kW |
| Dimensioni (L × A × P) | 1008 × 400 × ~200 mm |
| Peso totale | Circa 50 kg (incluse le unità Synergy) |
| Alimentazione d'ingresso | Stringhe PV, tensione max 1000 Vcc, fusibili 25 A raccomandati |
| Alimentazione d'uscita | Trifase 400 Vca, 4 fili + terra o 3 fili + terra |
| Connettività | Ethernet, RS485, Wi-Fi (opzionale), rete mobile (opzionale) |
| Funzioni principali | Conversione DC/AC con inseguimento MPPT, comunicazione con ottimizzatori di potenza, protezione da sovratensione, monitoraggio tramite piattaforma SolarEdge |
| Installazione | Interno o esterno, spazio libero richiesto: 10 cm sopra/sotto, 40 cm lati, 1 m davanti |
| Manutenzione e pulizia | Pulire l'esterno con un panno asciutto; verificare periodicamente i collegamenti |
| Sicurezza | Messa a terra obbligatoria, interruttore DC/AC, protezione contro le sovratensioni, isolamento galvanico |
| Pezzi di ricambio e riparabilità | Le riparazioni devono essere effettuate da un tecnico autorizzato SolarEdge; pezzi disponibili su richiesta |
| Garanzia | Garanzia standard del produttore (vedere condizioni) |
| Certificazioni | Conforme agli standard europei, asiatici e sudafricani |
Domande frequenti - SE90KRW00IBPM4 SolarEdge
Domande degli utenti su SE90KRW00IBPM4 SolarEdge
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pannello solare in formato PDF gratuitamente! Trova il tuo manuale SE90KRW00IBPM4 - SolarEdge e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SE90KRW00IBPM4 del marchio SolarEdge.
MANUALE UTENTE SE90KRW00IBPM4 SolarEdge
Scansiona il codice QR usando Mapper
Inverter trifase con tecnologia Synergy
Guida rapida di installazione
PN: SExxK-xxxxIxxxx
Per Europa, APAC e
Sudafrica
Versione 1.3
Legenda
NOTA
Questo simbolo indica informazioni volte ad aiutare l'utente nell'uso ottimale del prodotto.
ATTENZIONE!
Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.
AVVERTENZA!
Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.
Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.
Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti
Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (applicabile solo per i modelli con sezionatore di sicurezza CC)
Non tagliare i connettori dei cavi
CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.
Installazione degli ottimizzatori di potenza
1→2→3→4→5→6
solaredge
1
1
Utilizza Designer di SolarEdge per progettare un sistema SolarEdge
https://designer.solaredge.com
Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe
solar edge
1 Installazione degli ottimizzatori di potenza

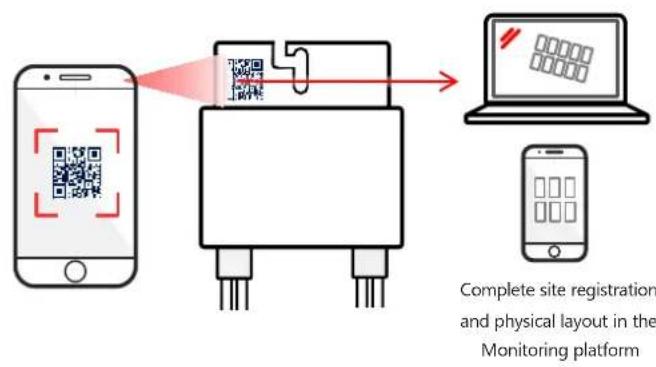

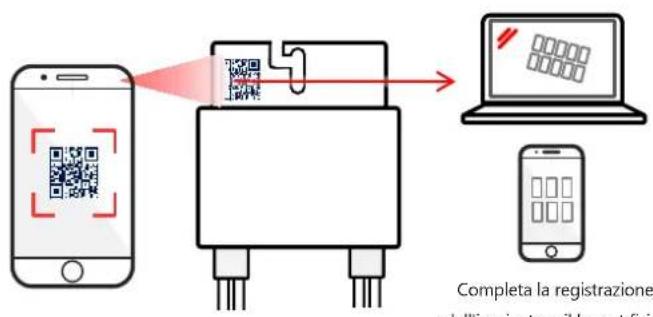

3 Scansiona il codice QR usando Mapper![graph LR A["Smartphone"] --> B["QR Code Scan"] B --> C["Digital Display"] C --> D["Laptop Screen"] D --> E["Mobile Device"]](/content/2026/04/632283/images/074e422fb0d0c624537d64aa4af623e58806799f39caad1e06c667bc1dfd7f1b.jpg)

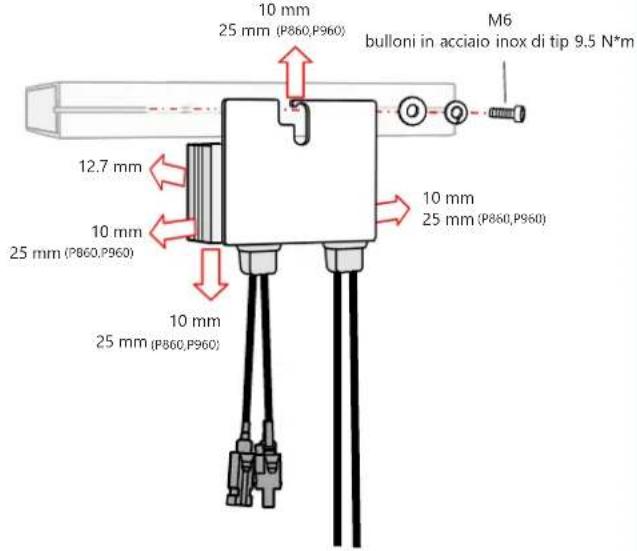

4 Installa l'ottimizzatore di potenza
Installazione degli ottimizzatori di potenza
solaredge
2
Collegamento delle stringhe FV

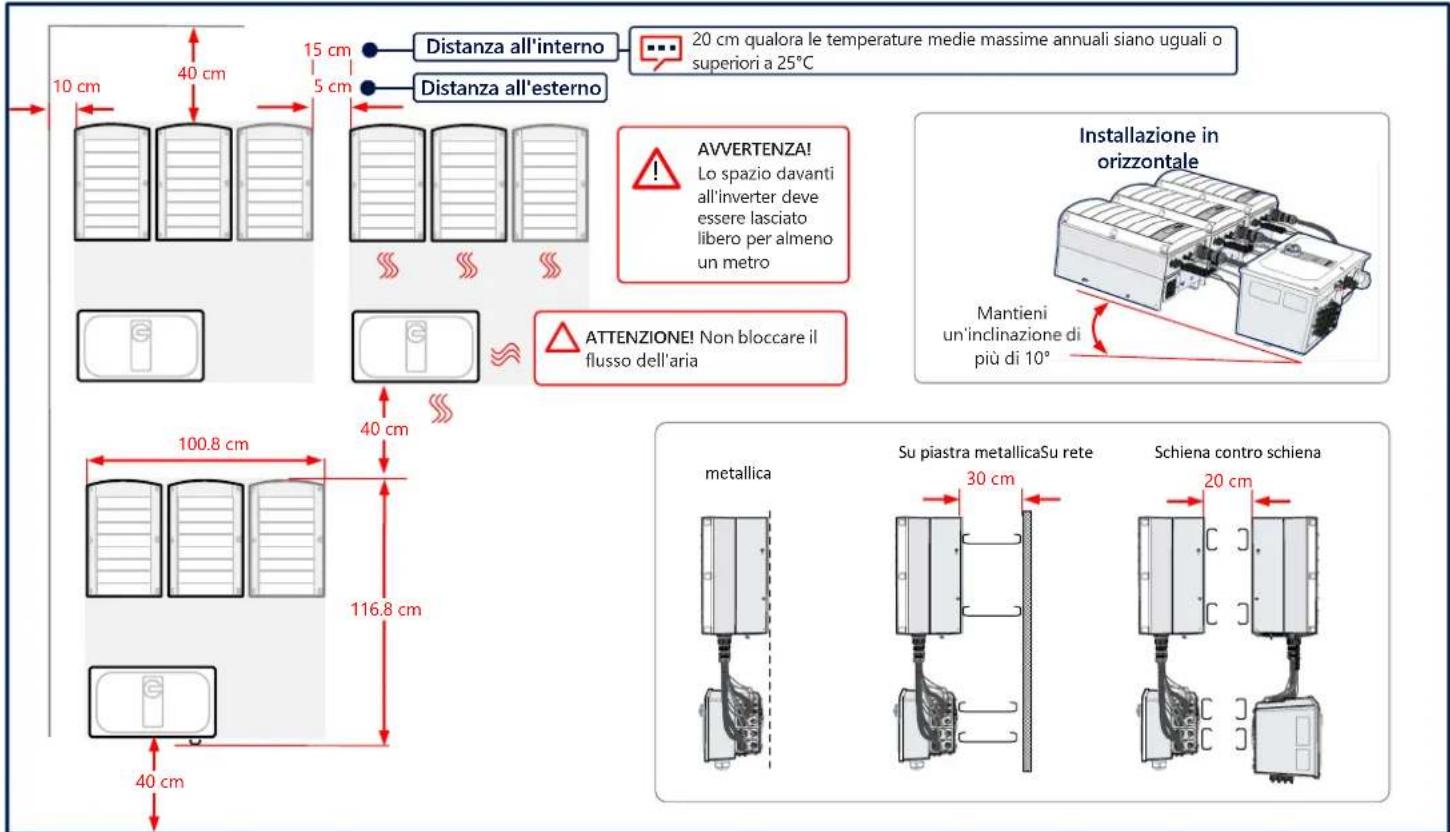

Distanze da rispettare
solaredge
solaredge
4

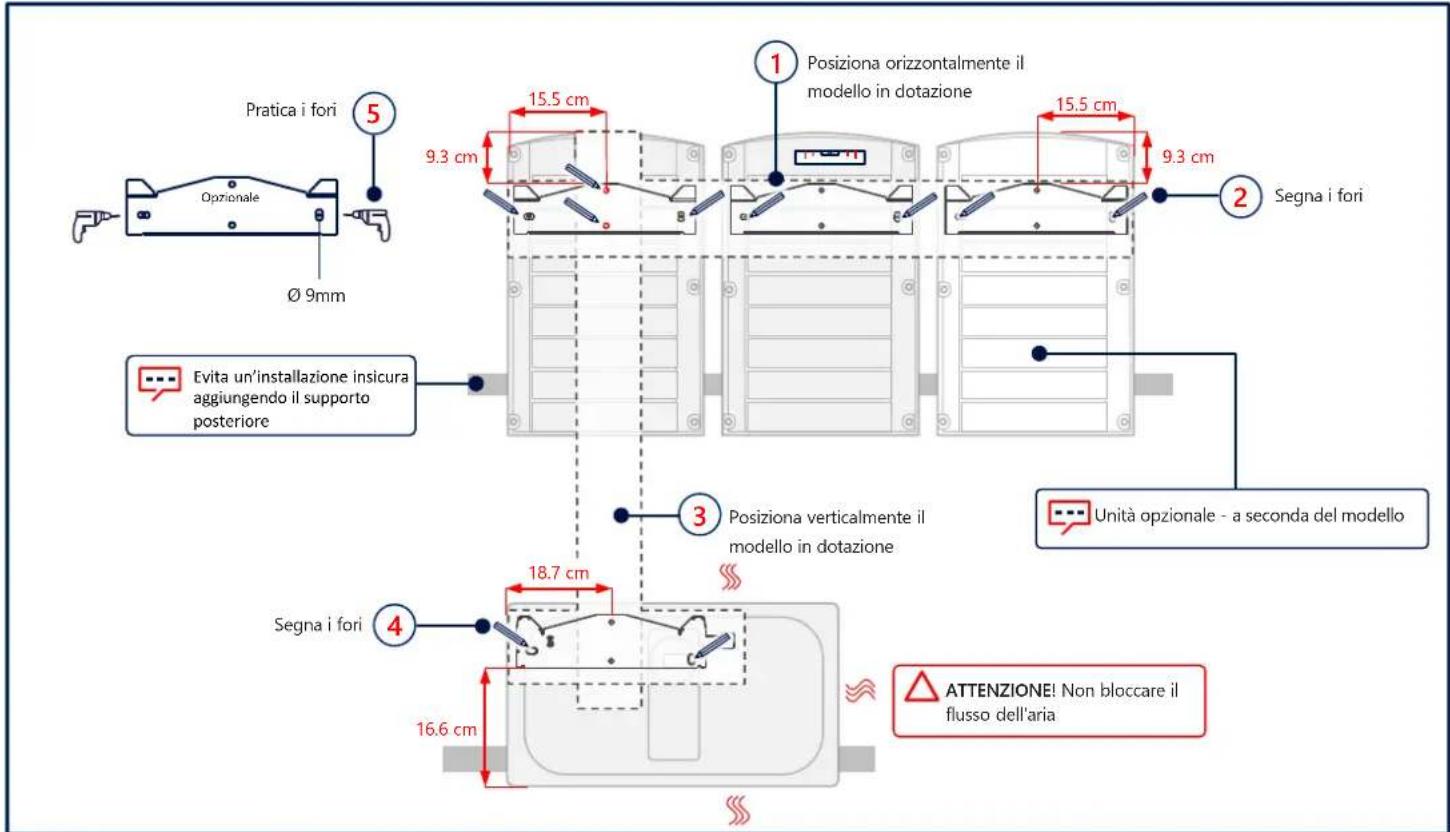

Segna e pratica i fori

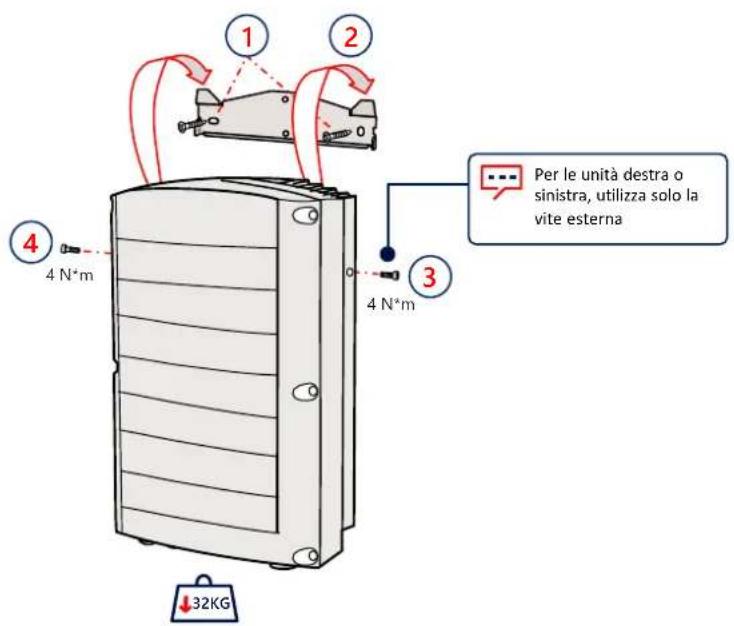

Montaggio delle Unità
solaredge
5
solaredge
6

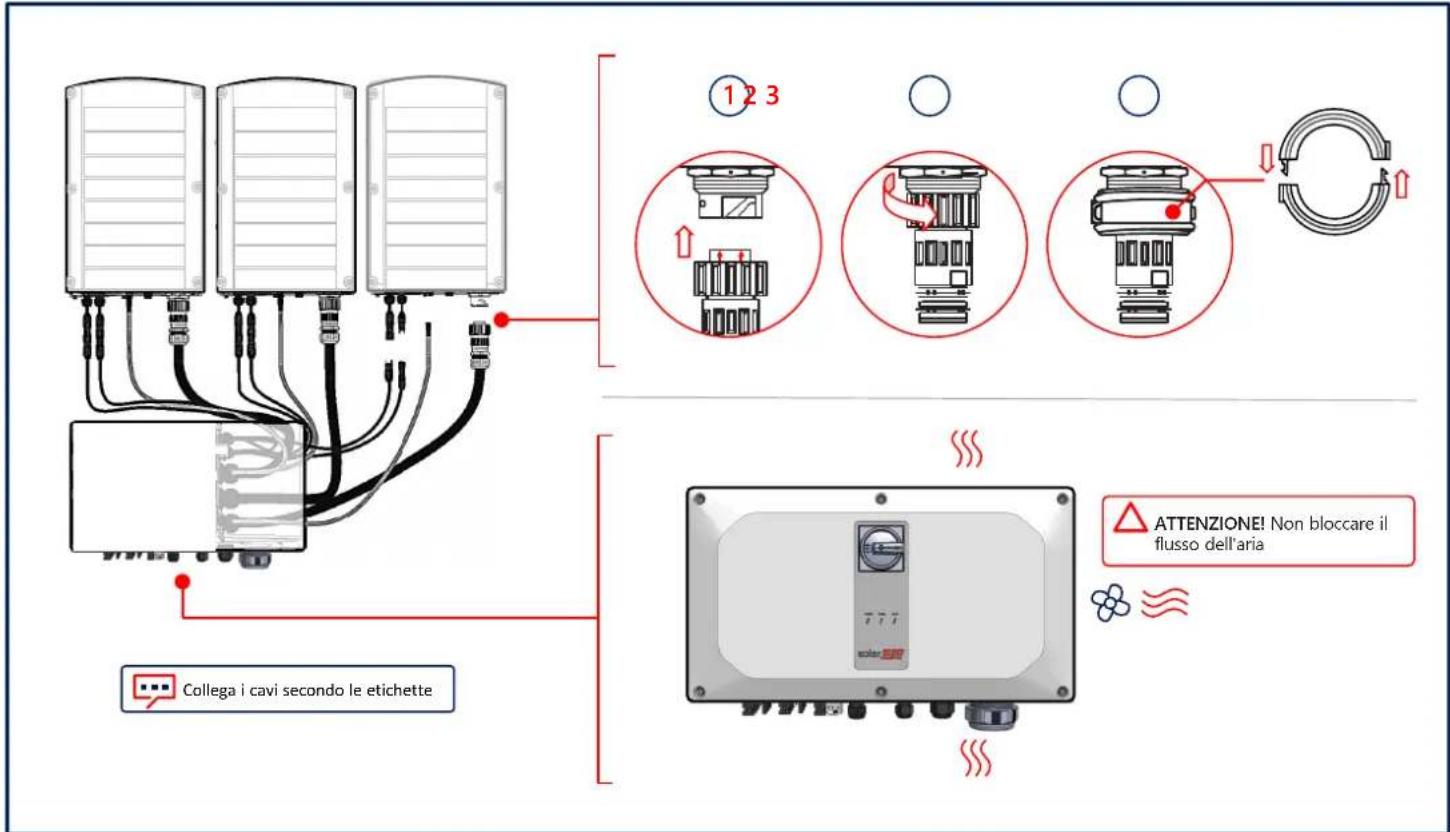

Collegamento dei cavi
Rimozione dei coperchi
solaredge
7
solaredge
8

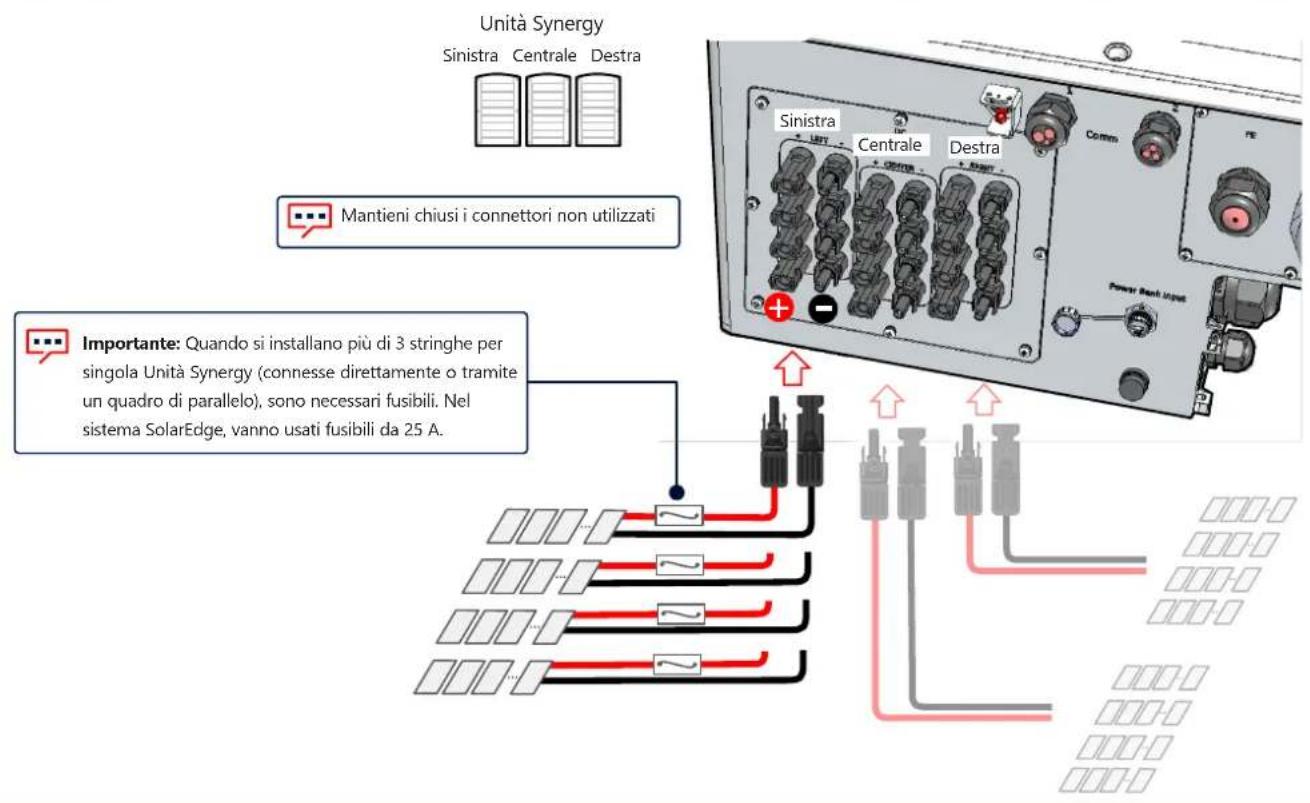

Collegamento delle stringhe FV
Collegamento delle stringhe FV tramite Ingresso CC Singolo
solaredge
8

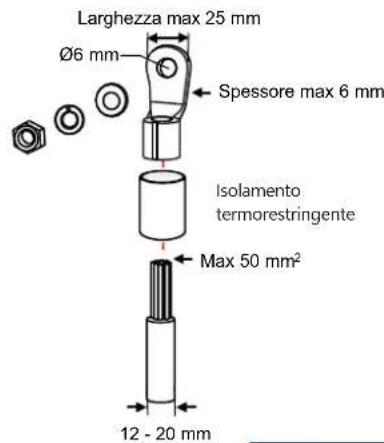

ATTENZIONE!
- Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

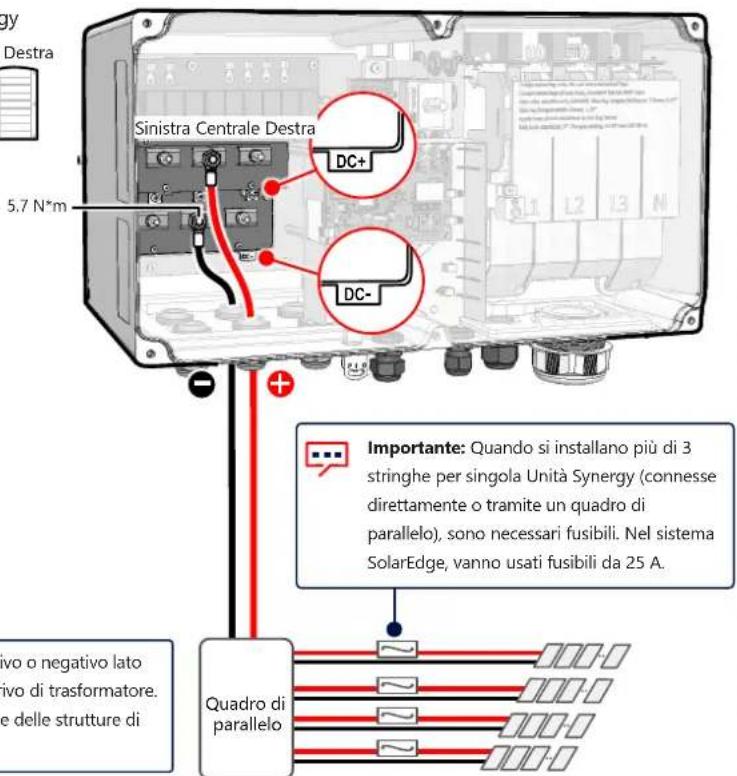

Unità Synergy
Sinistra Centrale Destra
La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.
solar edge
9

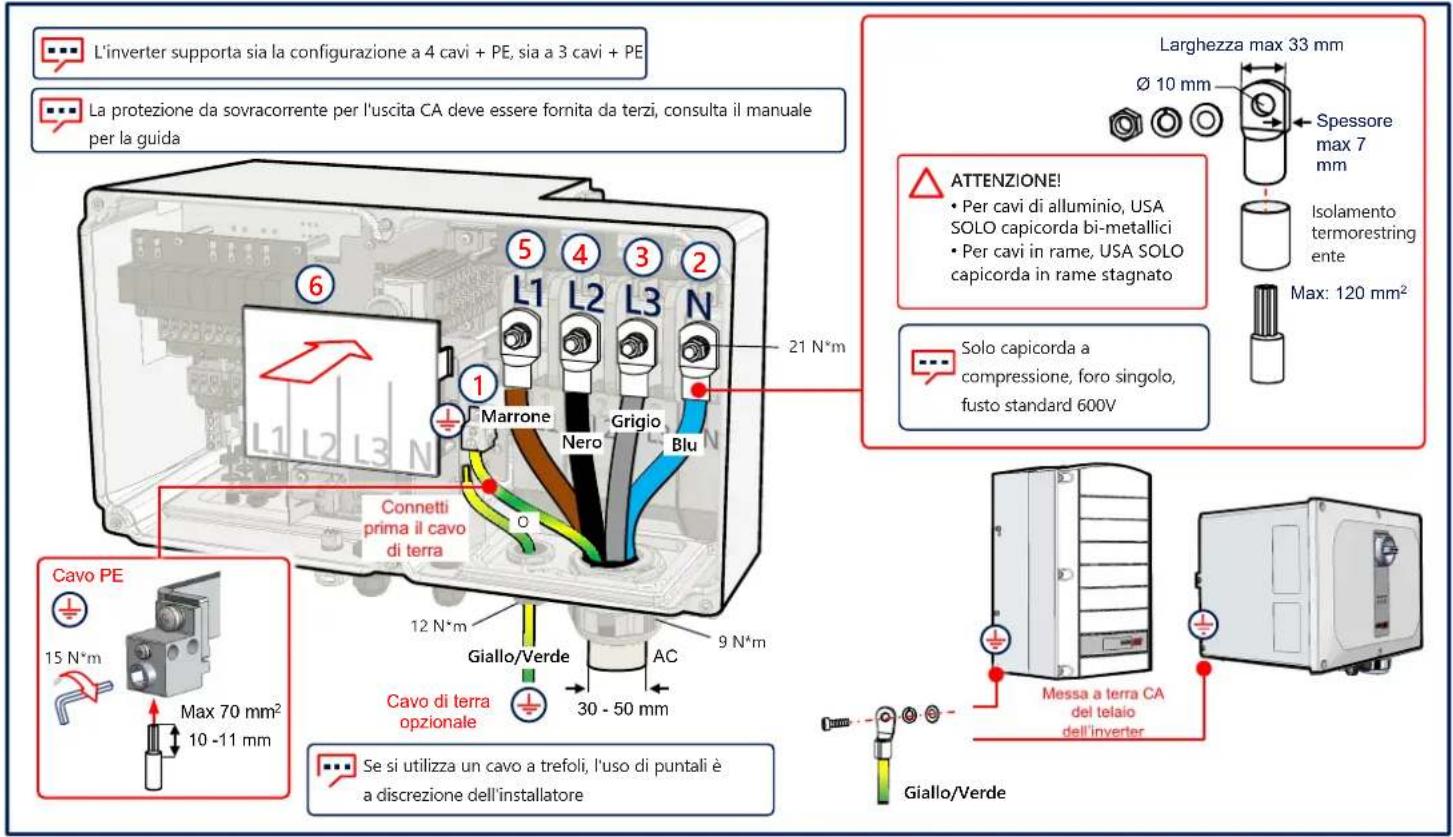

Connessione CA e cavo di terra (PE)
Comunicazione LAN
solaredge
11
Connessione RS485 di inverter multipli
Collegamento Comunicazione Wi-Fi (opzionale)
solar edge
12
Collegamento della comunicazione cellulare (opzionale)
Installazione dei coperchi
SolarEdge
14
SolarEdge
15

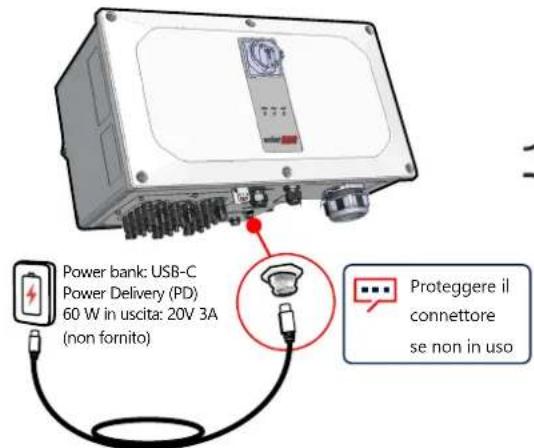

Pre-commissioning con alimentazione CA non collegata (opzione 1)
Scarica SetApp di SolarEdge
Porta su ON (1) il sezionatore CC
Collega il power bank
Avvia e segui SetApp
1 metro, maschio-maschio, USB-C (non fornito)
Messa in servizio con alimentazione CC e CA (opzione 2)
SolarEdge
16
Scarica SetApp di SolarEdge
Porta su ON i sezionatori
Avvia e segui SetApp
solaredge
17

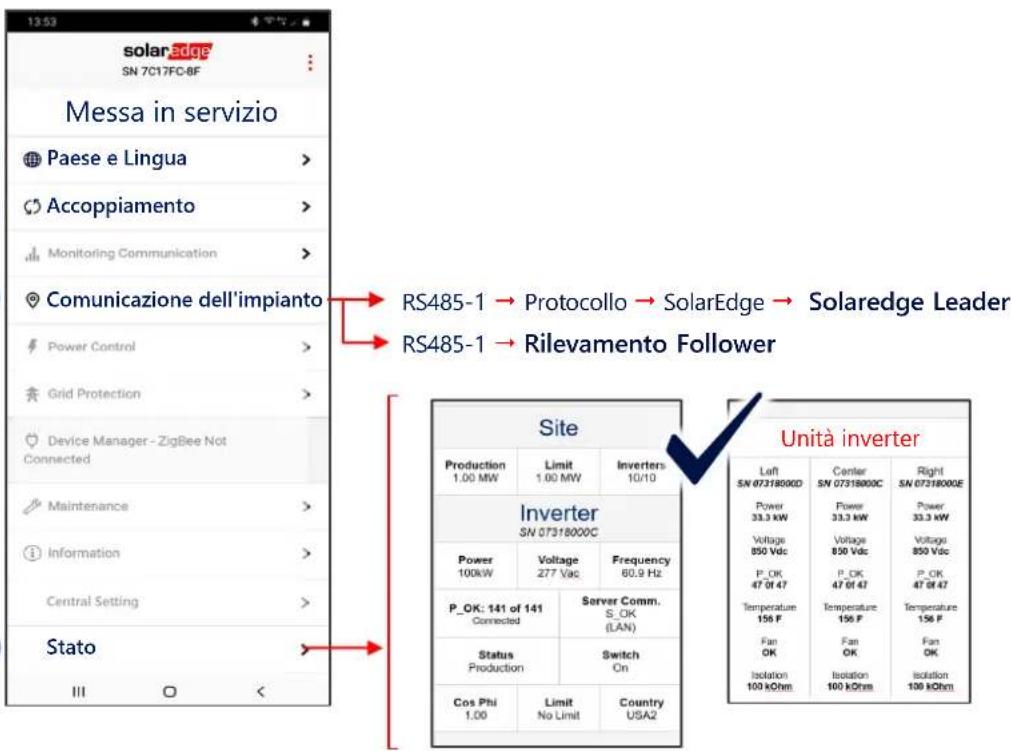

Messa in servizio dell'inverter Leader
1
2
3
4
Indicazioni LED
solaredge
POWER COMM FAULT
Verde Blu
Rosso
Il sistema produce Energia
L'alternata è collegata ma il sistema non sta producendo energia
L'inverter sta comunicando con la piattaforma di monitoraggio
Errore del sistema
solaredge
Informazioni di contatto del Supporto
Se avete problemi tecnici relativi ai prodotti
SolarEdge, vi preghiamo di contattarci:
Soggetto a modifiche senza preavviso.
Copyright © SolarEdge Inc. Tutti i diritti
riservati. Marzo 2021.
solaredge
- INVERTER TRIFASE CON TECNOLOGIA SYNERGY
- LEGENDA
- NOTA
- ATTENZIONE
- AVVERTENZA
- INSTALLAZIONE DEGLI OTTIMIZZATORI DI POTENZA
- 1
- 1 INSTALLAZIONE DEGLI OTTIMIZZATORI DI POTENZA
- COLLEGAMENTO DELLE STRINGHE FV
- DISTANZE DA RISPETTARE
- SEGNA E PRATICA I FORI
- MONTAGGIO DELLE UNITÀ
- COLLEGAMENTO DEI CAVI
- RIMOZIONE DEI COPERCHI
- COLLEGAMENTO DELLE STRINGHE FV TRAMITE INGRESSO CC SINGOLO
- UNITÀ SYNERGY
- 9
- CONNESSIONE CA E CAVO DI TERRA (PE)
- COMUNICAZIONE LAN
- CONNESSIONE RS485 DI INVERTER MULTIPLI
- COLLEGAMENTO COMUNICAZIONE WI-FI (OPZIONALE)
- COLLEGAMENTO DELLA COMUNICAZIONE CELLULARE (OPZIONALE)
- INSTALLAZIONE DEI COPERCHI
- PRE-COMMISSIONING CON ALIMENTAZIONE CA NON COLLEGATA (OPZIONE 1)
- MESSA IN SERVIZIO CON ALIMENTAZIONE CC E CA (OPZIONE 2)
- MESSA IN SERVIZIO DELL'INVERTER LEADER
- INDICAZIONI LED
