Produkttyp	Dreiphasen-Wechselrichter mit Synergy-Technologie
Marke	SolarEdge
Modell	SE90KRW00IBPM4
Nennleistung	90 kW
Abmessungen (L × H × T)	1008 × 400 × ~200 mm
Gesamtgewicht	Etwa 50 kg (einschließlich der Synergy-Einheiten)
Eingangsstromversorgung	PV-Stränge, max. Spannung 1000 V DC, empfohlene Sicherungen 25 A
Ausgangsstromversorgung	Dreiphasig 400 V AC, 4 Leiter + Erde oder 3 Leiter + Erde
Konnektivität	Ethernet, RS485, WLAN (optional), Mobilfunk (optional)
Hauptfunktionen	DC/AC-Wandlung mit MPPT-Tracking, Kommunikation mit Leistungsoptimierern, Überspannungsschutz, Überwachung über die SolarEdge-Plattform
Installation	Innen oder außen, erforderlicher Freiraum: 10 cm oben/unten, 40 cm seitlich, 1 m vorne
Wartung und Reinigung	Außen mit einem trockenen Tuch reinigen; Verbindungen regelmäßig überprüfen
Sicherheit	Erdung erforderlich, DC/AC-Schalter, Überspannungsschutz, galvanische Trennung
Ersatzteile und Reparierbarkeit	Reparaturen müssen von einem autorisierten SolarEdge-Techniker durchgeführt werden; Ersatzteile auf Anfrage erhältlich
Garantie	Herstellergarantie (siehe Bedingungen)
Zertifizierungen	Entspricht europäischen, asiatischen und südafrikanischen Normen

Häufig gestellte Fragen - SE90KRW00IBPM4 SolarEdge

Welcher Typ ist dieses SolarEdge-Produkt?

Es handelt sich um einen dreiphasigen Wechselrichter mit Synergy-Technologie, ausgelegt für Photovoltaikanlagen.

Wie hoch ist die Nennleistung des SE90KRW00IBPM4?

Die Nennleistung beträgt 90 kW.

Wie installiere ich den SolarEdge-Wechselrichter?

Befolgen Sie die Installationsanleitung: Befestigen Sie die Wandhalterung, schließen Sie die DC/AC-Kabel an, verbinden Sie die Optimierer und nehmen Sie die Anlage über die SetApp in Betrieb.

Welche Abmessungen hat der Wechselrichter?

Die ungefähren Abmessungen sind 1008 mm Breite, 400 mm Höhe und 200 mm Tiefe.

Wie hoch ist das Gesamtgewicht des Systems?

Das Gesamtgewicht beträgt etwa 50 kg, einschließlich der Synergy-Einheiten.

Wie schließe ich die PV-Stränge an den Wechselrichter an?

Verwenden Sie MC4-Stecker, beachten Sie die Polarität, und installieren Sie bei mehr als 3 Strängen pro Synergy-Einheit 25 A Sicherungen.

Was tun, wenn die Anzeige rot ist?

Eine rote Anzeige weist auf einen Systemfehler hin. Überprüfen Sie die SetApp oder kontaktieren Sie den SolarEdge-Support.

Wie wird die Erdung durchgeführt?

Schließen Sie den Erdungsdraht (gelb/grün) an die vorgesehene PE-Klemme an. Verwenden Sie geeignete Kabelschuhe für den Drahttyp (Kupfer oder Aluminium).

Welche regelmäßige Wartung ist erforderlich?

Reinigen Sie die Außenflächen mit einem trockenen Tuch, überprüfen Sie die Verbindungen und stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.

Wo finde ich den technischen Support von SolarEdge?

Besuchen Sie die Website https://www.solaredge.com/service/support, um den Support zu kontaktieren.

BEDIENUNGSANLEITUNG SE90KRW00IBPM4 SolarEdge

Dreiphasen- Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN: SExxK-xxxxlxxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF – Diese Anleitung enthält wichtige Anweisungen für den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung dieses Geräts auf eine Weise, die nicht in diesem Dokument von SolarEdge angegeben ist, kann den von diesem Gerät gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnen der Leistungsoptimierer den SolarEdge Mapper herunter.

Download

[NO TEXT]

[NO TEXT]

solar edge

1

Installieren der Optimierer

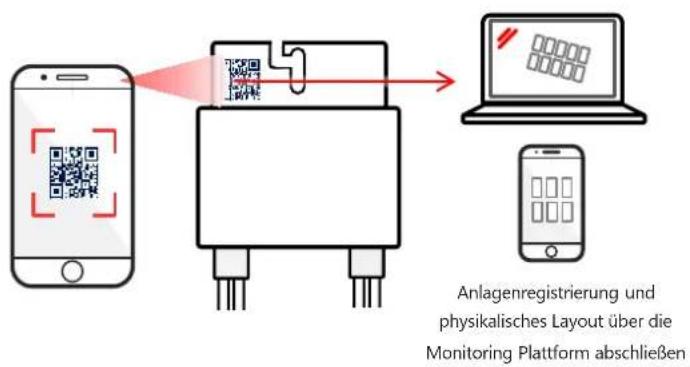

QR-Code mit dem Mapper scannen

4

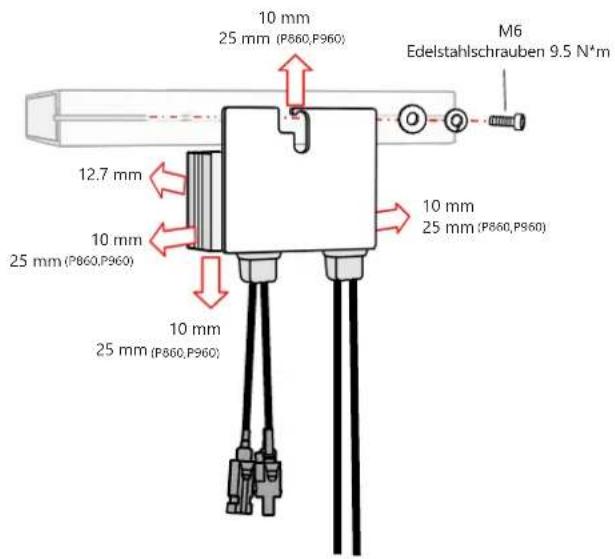

Leistungsoptimierer installieren

10 mm 25 mm (P860,P960) M6 Edelstahlschrauben 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installieren der Optimierer

5 Eingang vom Modul verbinden

6 Ausgang mit dem Strang verbinden

Verwenden Sie für eine Parallelverbindung zweier Module einen Dual-Optimierer (P800p), oder verwenden Sie ein Verzweigungskabel, um zwei Module an einen Leistungsoptimierer mit einem Eingang anzuschließen.

solaredge

2

Anschließen des PV-Strangs

Polung des PV-Strangs überprüfen. Prüfen Sie 1 ± 0,1 V je Optimierer Beispiel: 8 Optimierer = ~8 V.

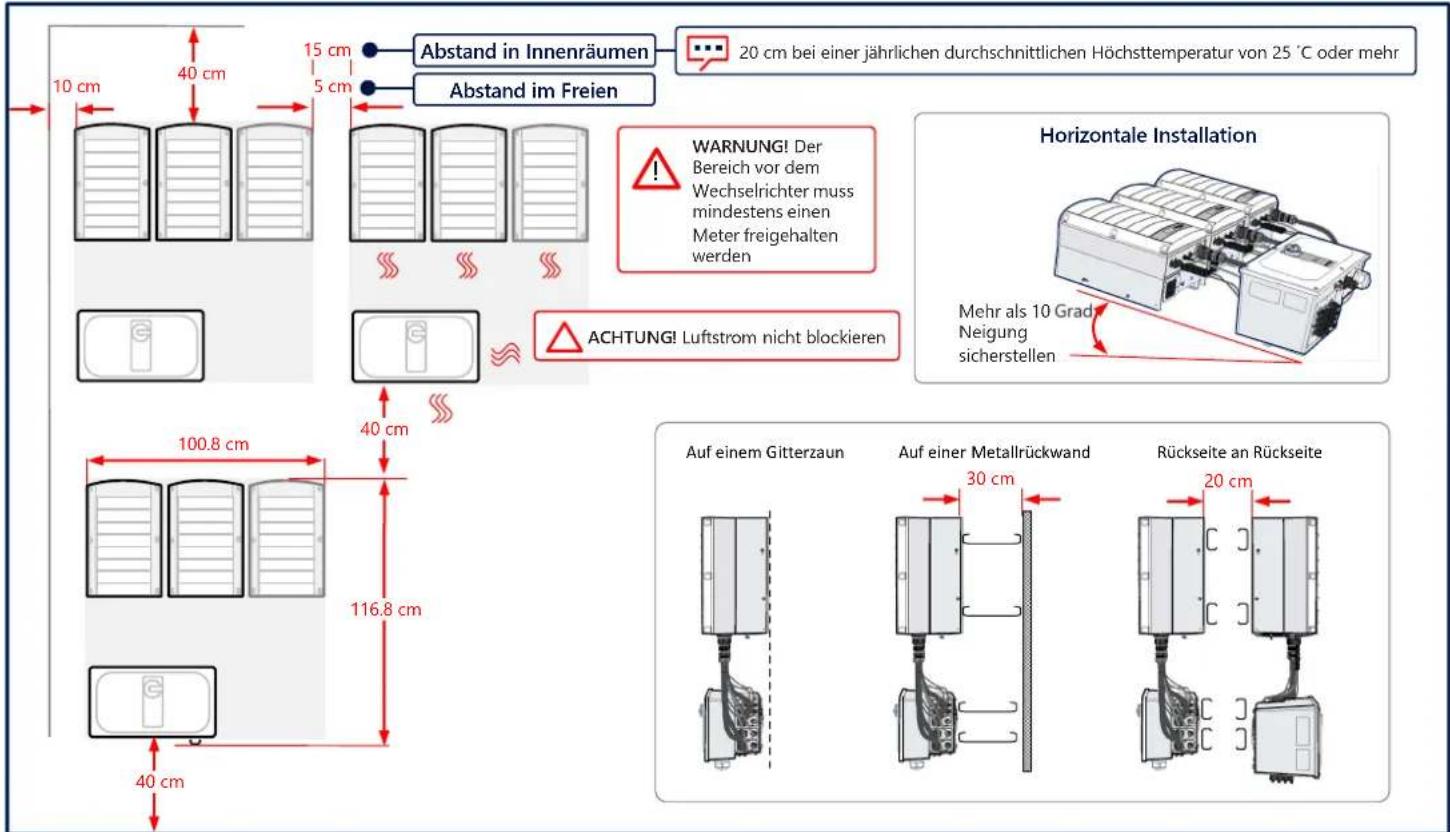

Abstände einhalten

solaredge

3

Abstand in Innenräumen 20 cm bei einer jährlichen durchschnittlichen Höchsttemperatur von 25 °C oder mehr Abstand im Freien 10 cm 40 cm 15 cm 5 cm WARNING! Der Bereich vor dem Wechselrichter muss mindestens einen Meter freigehalten werden ACHTUNG! Luftstrom nicht blockieren Horizontale Installation Mehr als 10 Grad. Neigung sicherstellen Auf einem Gitterzaun Auf einer Metallrückwand 30 cm Rückseite an Rückseite 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

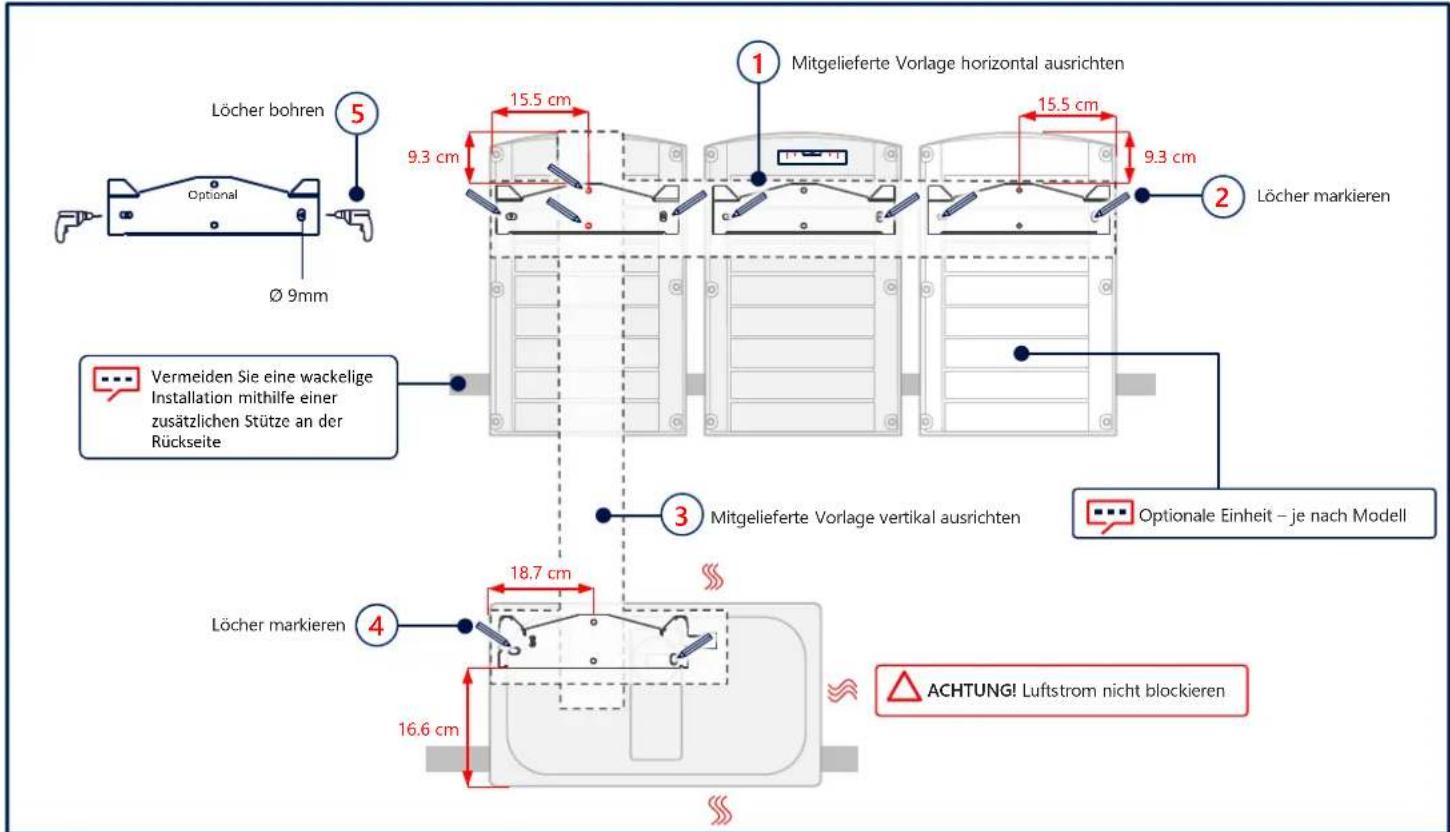

Markieren und Bohren von Löchern

Löcher bohren 5 Ø 9mm 1 Mitgelieferte Vorlage horizontal ausrichten 15.5 cm 9.3 cm 15.5 cm 9.3 cm 2 Löcher markieren Vermeiden Sie eine wackelige Installation mithilfe einer zusätzlichen Stütze an der Rückseite 3 Mitgelieferte Vorlage vertikal ausrichten Optionale Einheit – je nach Modell 4 Löcher markieren 18.7 cm 16.6 cm ACHTUNG! Luftstrom nicht blockieren

Montieren der Einheiten

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 4 N*m 3 4 N*m 32KG Verwenden Sie bei der linken oder rechten Einheit nur die äußere Schraube

solaredge

6

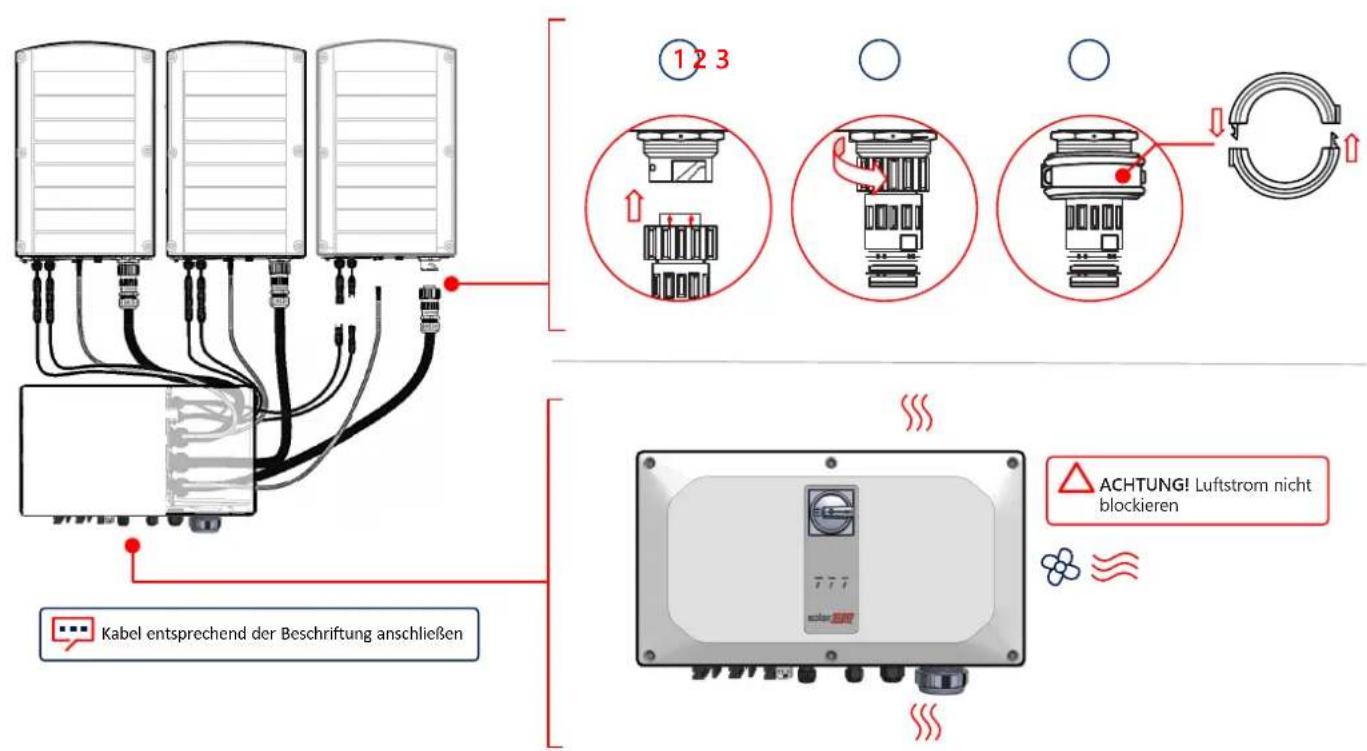

Anschließen der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solaredge

7

solaredge

8

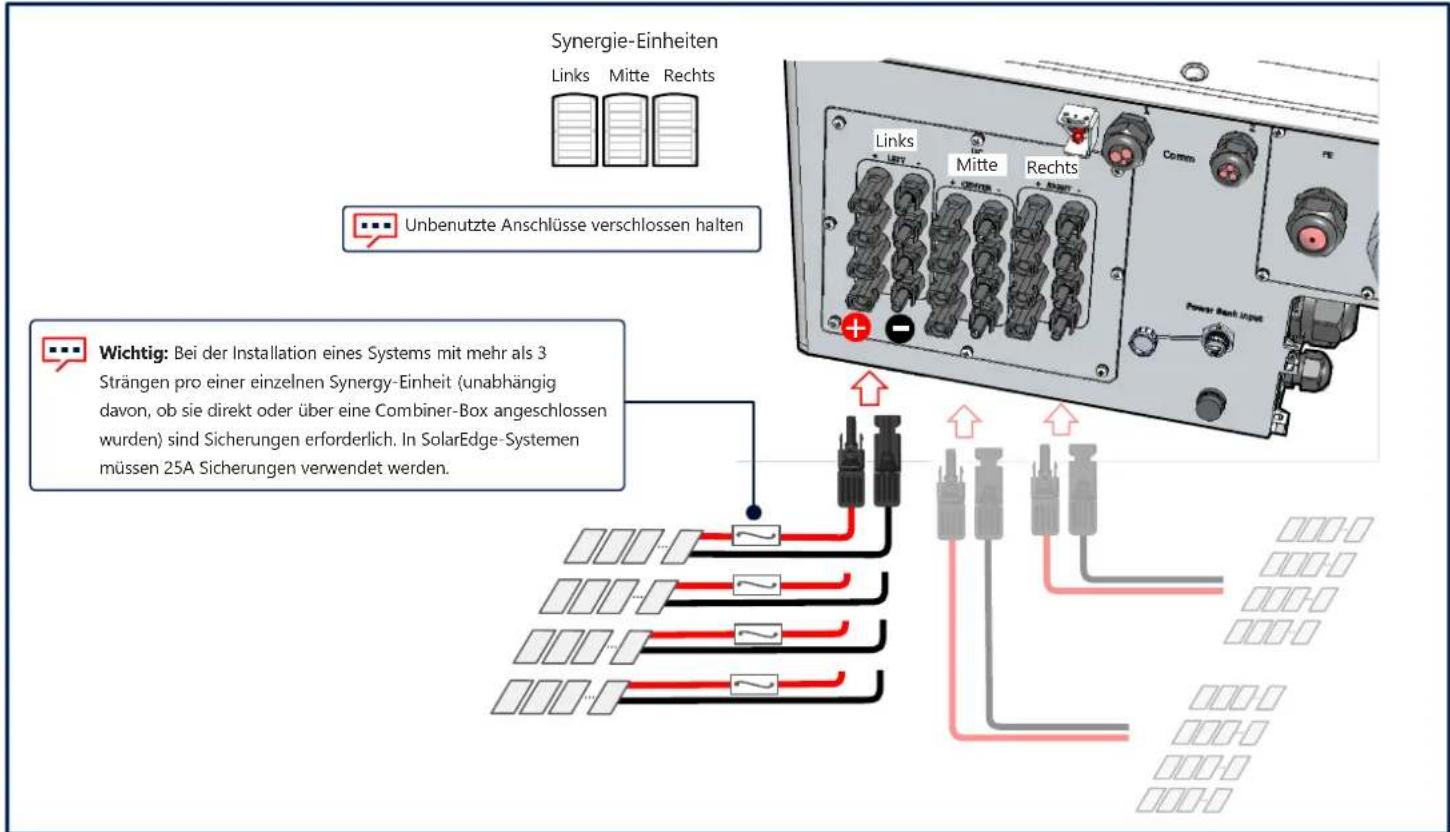

Anschließen der PV-Stränge

Synergie-Einheiten Links Mitte Rechts Unbenutzte Anschlüsse verschlossen halten Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

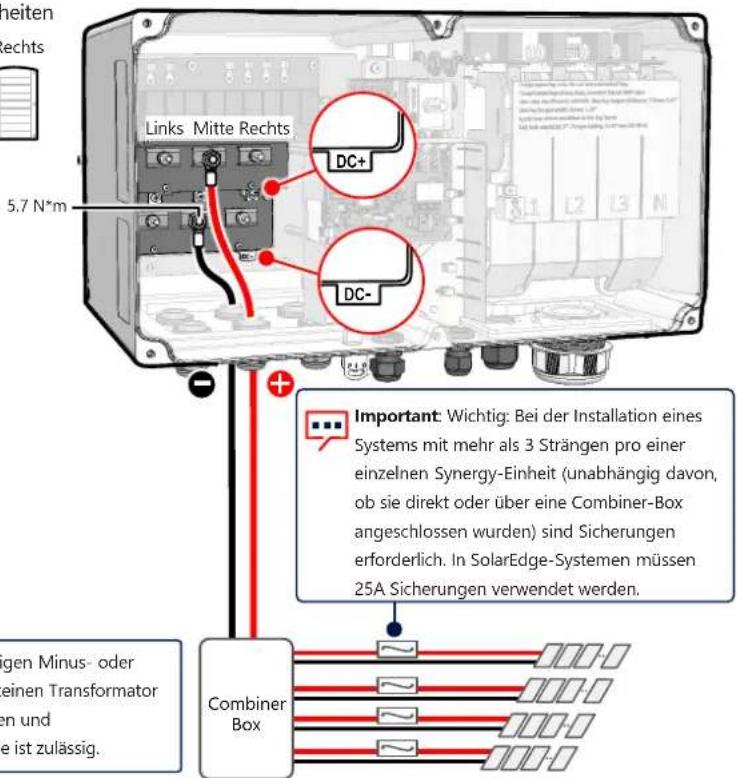

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solaredge

8

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN.

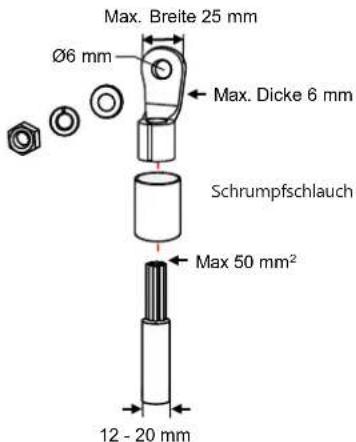

Max. Breite 25 mm Ø6 mm Max. Dicke 6 mm Schrumpfschlauch Max 50 mm² 12 - 20 mm

Synergie-Einheiten

Links Mitte Rechts

Links Mitte Rechts DC+ DC- Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden. Combiner Box bungen Minus- oder einen Transformer den und e ist zulässig.

Die elektrische Funktionserdung des DC-seitigen Minus- oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

solar edge

9

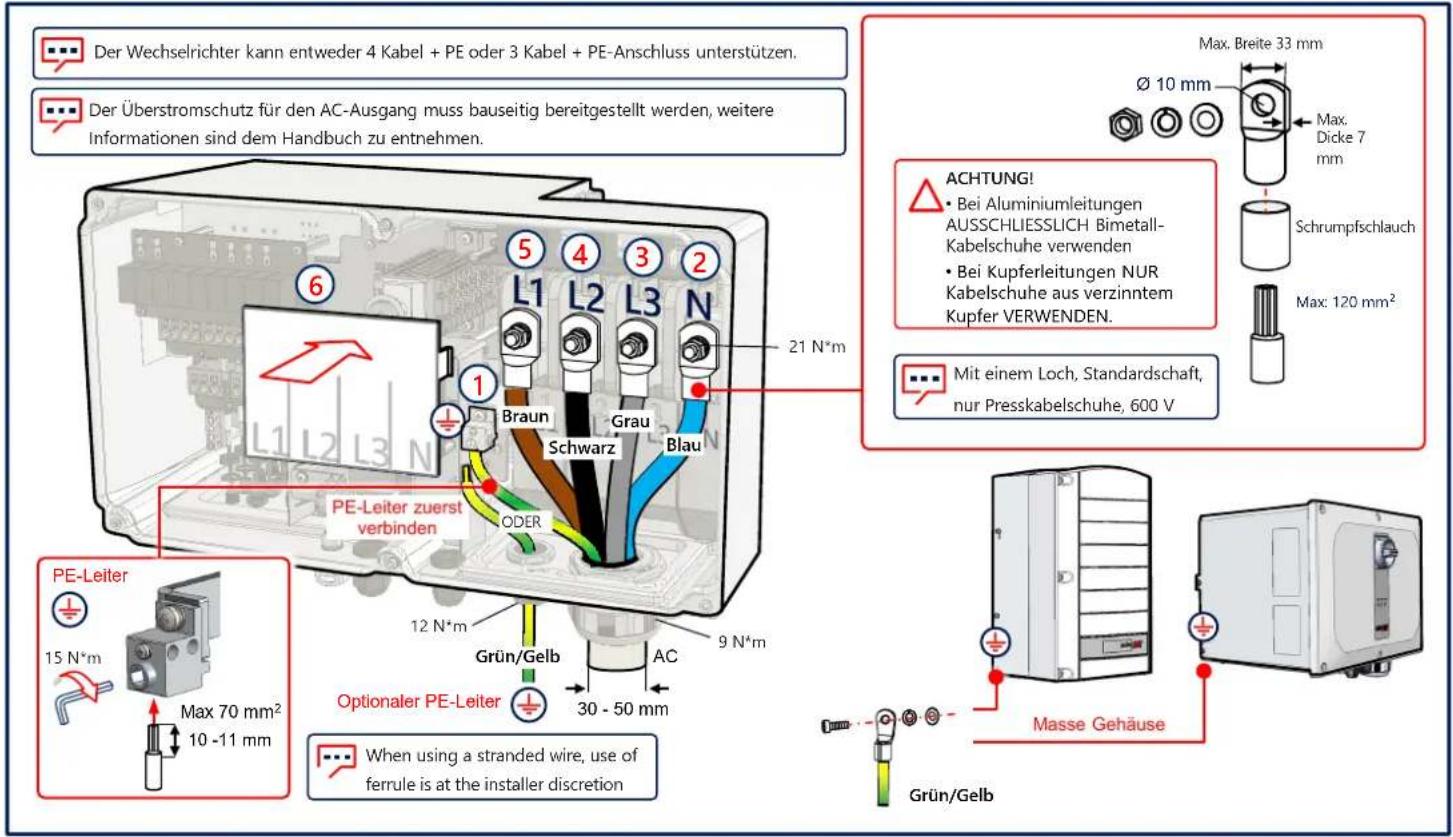

Anschließen von AC und Schutzerdung (PE)

Der Wechselrichter kann entweder 4 Kabel + PE oder 3 Kabel + PE-Anschluss unterstützen. Der Überstromschutz für den AC-Ausgang muss bauseitig bereitgestellt werden, weitere Informationen sind dem Handbuch zu entnehmen. 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Braun Schwarz Grau Blau ADER PE-Leiter zuerst verbinden 12 N*m Grün/Gelb AC 9 N*m Optionaler PE-Leiter 30 - 50 mm When using a stranded wire, use of ferrule is at the installer discretion Max. Breite 33 mm Ø 10 mm Max. Dicke 7 mm Schrumpfschlauch Max: 120 mm² ACHTUNG! • Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden • Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN. Mit einem Loch, Standardschaft, nur Presskabelschuhe, 600 V PE-Leiter 15 N*m Max 70 mm² 10 -11 mm Masse Gehäuse Grün/Gelb

LAN-Verbindung

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-Verbindung mit mehreren Wechselrichtern

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-adrig, abgeschirmt, verdrilltes Paar (0,2 bis 1 mm) 5 3 G A+ B- 4

Verbindung der WLAN-Kommunikation (optional)

solar edge

12

Verbindung über Mobilfunk (optional)

⑤ ↓ ② 5.5 N*m ① ④

Anbringen der Abdeckungen

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solar edge

15

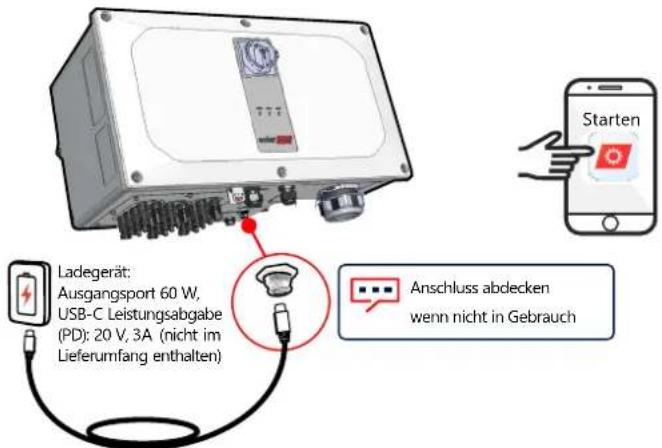

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerät: Ausgangsport 60 W, USB-C Leistungsabgabe (PD): 20 V, 3A (nicht im Lieferumfang enthalten) Anschluss abdecken wenn nicht in Gebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

solaredge

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar edge

17

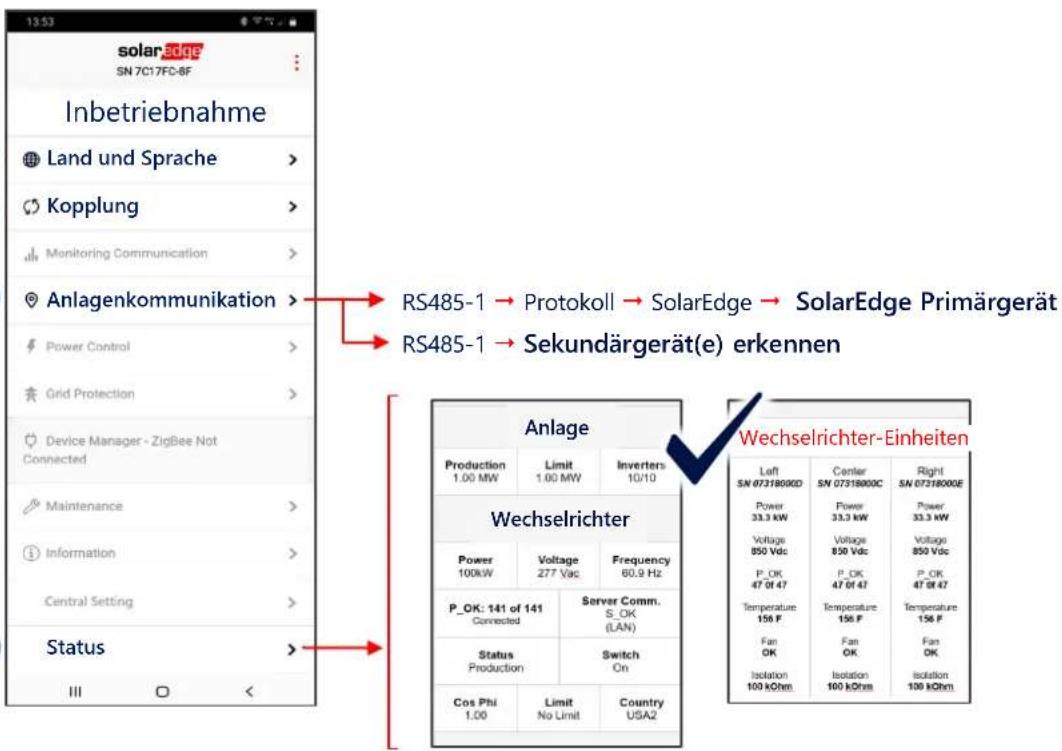

Inbetriebnahme des Primär-Wechselrichters

1

2

3

4

solarEdge SN 7C17FD-8F Inbetriebnahme Land und Sprache > Kopplung > Monitoring Communication > Anlagenkommunikation > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status > III On < Anlage Production 1.00 MW Limit 1.00 MW Inverters 10/10 Wechselrichter Power 100kW Voltage 277 Vdc Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → SolarEdge Primärgerät RS485-1 → Sekundärgerät(e) erkennen Wechselrichter-Einheiten Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

LED-Anzeigen

solaredge

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jedoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produkten bitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
