Typ produktu Třífázový měnič s technologií Synergy
Značka SolarEdge
Model SE90KRW00IBPM4
Jmenovitý výkon 90 kW
Rozměry (Š × V × H) 1008 × 400 × ~200 mm
Celková hmotnost Přibližně 50 kg (včetně jednotek Synergy)
Vstupní napájení FV řetězce, max. napětí 1000 Vss, doporučené pojistky 25 A
Výstupní napájení Třífázové 400 Vst, 4 vodiče + zem nebo 3 vodiče + zem
Konektivita Ethernet, RS485, Wi-Fi (volitelně), mobilní síť (volitelně)
Hlavní funkce DC/AC konverze s MPPT sledováním, komunikace s výkonovými optimalizátory, přepěťová ochrana, monitorování přes platformu SolarEdge
Instalace Vnitřní nebo venkovní, požadovaný volný prostor: 10 cm nahoře/dole, 40 cm po stranách, 1 m vpředu
Údržba a čištění Čistěte vnější povrch suchým hadříkem; pravidelně kontrolujte připojení
Bezpečnost Povinné uzemnění, DC/AC vypínač, přepěťová ochrana, galvanické oddělení
Náhradní díly a opravitelnost Opravy musí provádět autorizovaný technik SolarEdge; díly k dispozici na vyžádání
Záruka Standardní záruka výrobce (viz podmínky)
Certifikace V souladu s evropskými, asijskými a jihoafrickými normami

Často kladené otázky - SE90KRW00IBPM4 SolarEdge

Jaký je typ tohoto produktu SolarEdge?
Jedná se o třífázový měnič s technologií Synergy, určený pro fotovoltaické instalace.
Jaký je jmenovitý výkon SE90KRW00IBPM4?
Jmenovitý výkon je 90 kW.
Jak nainstalovat měnič SolarEdge?
Postupujte podle instalační příručky: upevněte nástěnný držák, připojte DC/AC kabely, propojte optimalizátory a poté uveďte do provozu pomocí aplikace SetApp.
Jaké jsou rozměry měniče?
Přibližné rozměry jsou 1008 mm na šířku, 400 mm na výšku a 200 mm na hloubku.
Jaká je celková hmotnost systému?
Celková hmotnost je přibližně 50 kg, včetně jednotek Synergy.
Jak připojit FV řetězce k měniči?
Použijte konektory MC4, dodržujte polaritu, a pokud je více než 3 řetězce na jednu jednotku Synergy, nainstalujte pojistky 25 A.
Co dělat, když kontrolka svítí červeně?
Červená kontrolka indikuje systémovou chybu. Zkontrolujte aplikaci SetApp nebo kontaktujte technickou podporu SolarEdge.
Jak provést uzemnění?
Připojte uzemňovací vodič (žlutozelený) k určené svorce PE. Použijte vhodné koncovky podle typu vodiče (měď nebo hliník).
Jaká pravidelná údržba je nutná?
Čistěte vnější povrchy suchým hadříkem, kontrolujte připojení a ujistěte se, že větrací otvory nejsou ucpané.
Kde najít technickou podporu SolarEdge?
Navštivte web https://www.solaredge.com/service/support pro kontaktování podpory.

Dotazy uživatelů ohledně SE90KRW00IBPM4 SolarEdge

0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.

Položte novou otázku o tomto zařízení

E-mail zůstává soukromý: slouží pouze k tomu, aby vás informoval, pokud někdo odpoví na vaši otázku.

Zatím žádné otázky. Buďte první, kdo se zeptá.

Stáhněte si návod pro váš Solární panel ve formátu PDF zdarma! Najděte svůj návod SE90KRW00IBPM4 - SolarEdge a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. SE90KRW00IBPM4 značky SolarEdge.

NÁVOD K OBSLUZE SE90KRW00IBPM4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

SolarEdge SE90KRW00IBPM4 - Legenda - 1

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

SolarEdge SE90KRW00IBPM4 - POZNÁMKA - 1

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

SolarEdge SE90KRW00IBPM4 - UPOZORNĚNÍ! - 1

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

SolarEdge SE90KRW00IBPM4 - VAROVÁNÍ! - 1

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

SolarEdge SE90KRW00IBPM4 - VAROVÁNÍ! - 2

SolarEdge SE90KRW00IBPM4 - VAROVÁNÍ! - 3

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

SolarEdge SE90KRW00IBPM4 - VAROVÁNÍ! - 4

SolarEdge SE90KRW00IBPM4 - VAROVÁNÍ! - 5

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

SolarEdge SE90KRW00IBPM4 - VAROVÁNÍ! - 6

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

SolarEdge SE90KRW00IBPM4 - 1 - 1

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

Stáhnout

SolarEdge SE90KRW00IBPM4 - 1 - 3

SolarEdge SE90KRW00IBPM4 - 1 - 4

SolarEdge SE90KRW00IBPM4 - 1 - 5

SolarEdge SE90KRW00IBPM4 - 1 - 6
[NO TEXT]

SolarEdge SE90KRW00IBPM4 - 1 - 7

SolarEdge SE90KRW00IBPM4 - 1 - 8
[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

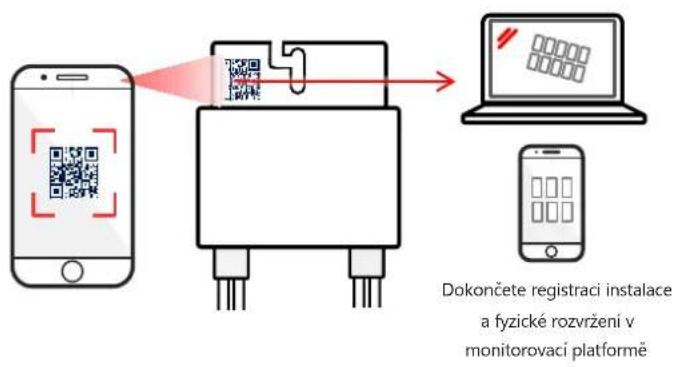

Naskenujte QR kód pomocí Mapperu.
SolarEdge SE90KRW00IBPM4 - Instalace výkonových optimizérů - 1

4

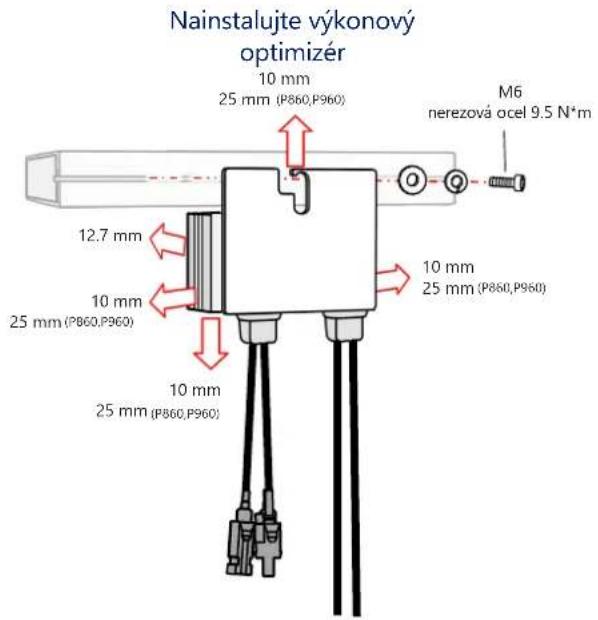

Nainstalujte výkonový optimizér 10 mm 25 mm (P860,P960) M6 nerezová ocel 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalace výkonových optimizérů

solar edge

2

Připojení FV pole

Zkontrolujte polaritu pole. Ověřte 1±0,1 V na optimizér Příklad: 8 optimizéry = ~8 V

Zachování vzdálenosti

solaredge

Volný prostor uvnitř 20 cm, pokud průměr nejvyšších ročních teplot dosahuje 25 °C nebo více Volný prostor venku 10 cm 40 cm 15 cm 5 cm Horizontalní instalace Je nutné zachovat minimálné 10° VAROVÁNÍ!! Před měničem je nutné zachovat alespoň jeden metr volného prostoru UPOZORNĚNÍ! Neblokujte proudění vzduchu 100.8 cm 40 cm 116.8 cm 40 cm Na plotu z pletiva 30 cm Na kovovém podkladu Zády k sobě 20 cm

solaredge

4

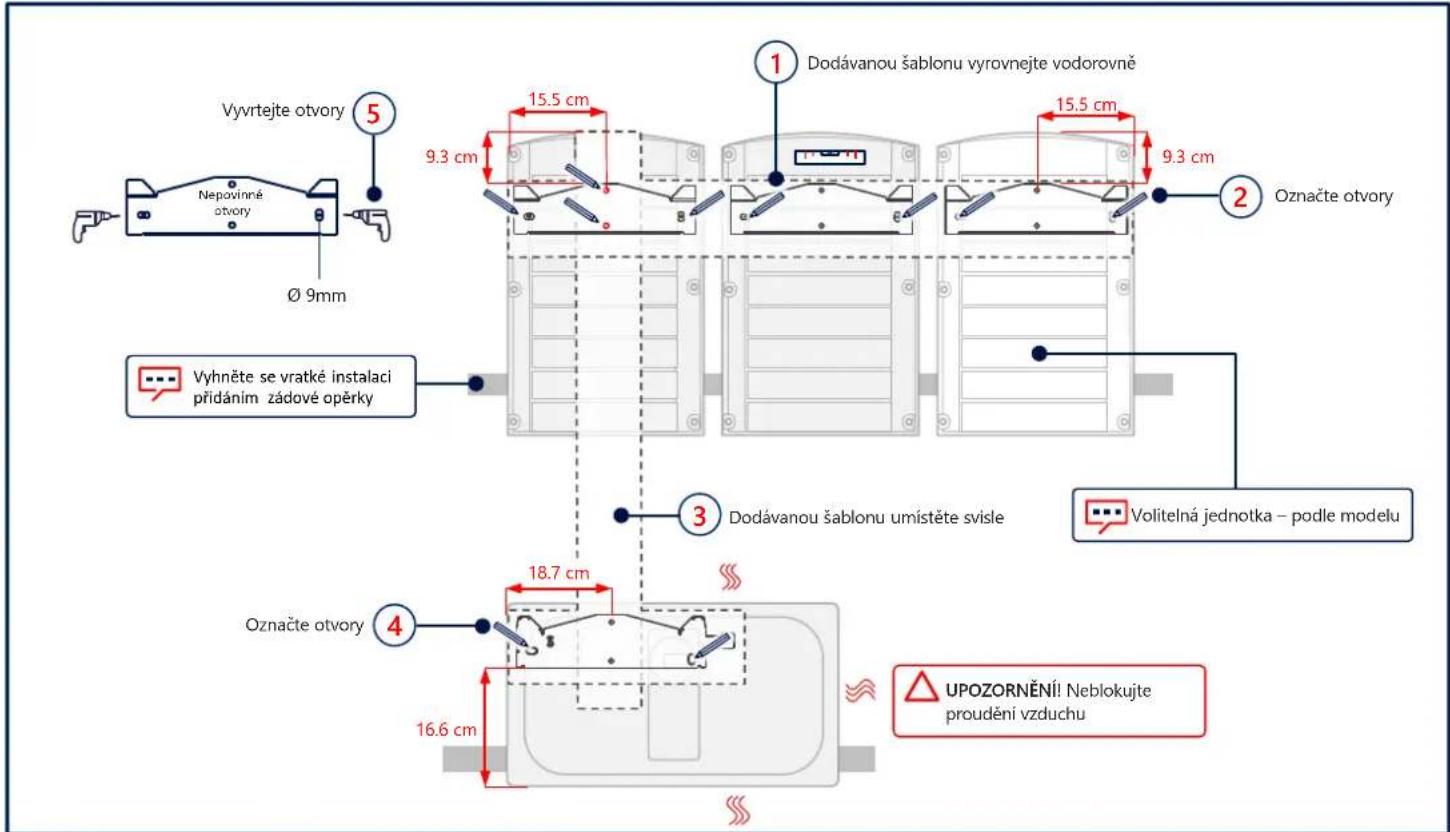

Značky a vrtání otvorů

Vyvrtejte otvory 5 Nepovinné otvory Ø 9mm 15.5 cm 9.3 cm Dodávanou šablonu vyrovnejte vodorovně 15.5 cm 9.3 cm Označte otvory Vyhněte se vratké instalaci přidáním zádové opěrky 3 Dodávanou šablonu umístěte svisle Volitelná jednotka – podle modelu 4 Označte otvory 18.7 cm 16.6 cm UPOZORNĚNÍ! Neblokujte proudění vzduchu

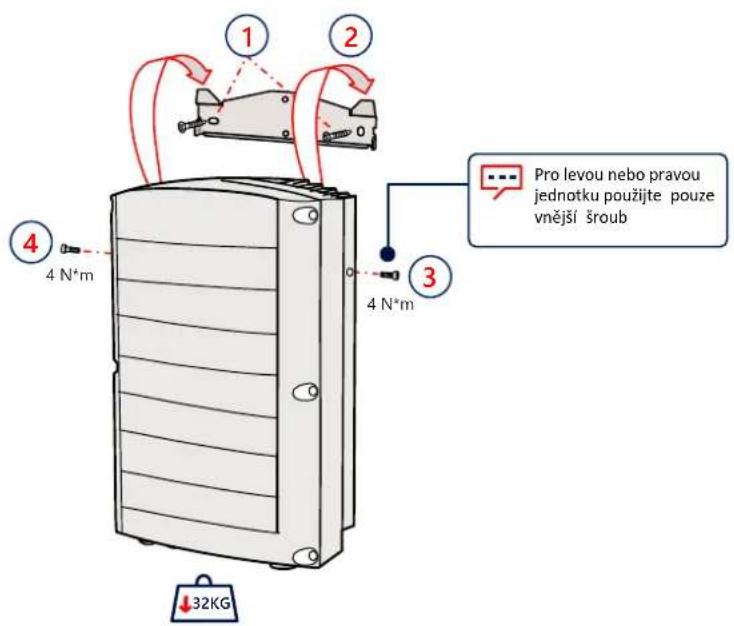

Montáž jednotek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Pro levou nebo pravou jednotku použijte pouze vnější šroub 4 N*m 4 N*m 32KG

solaredge

6

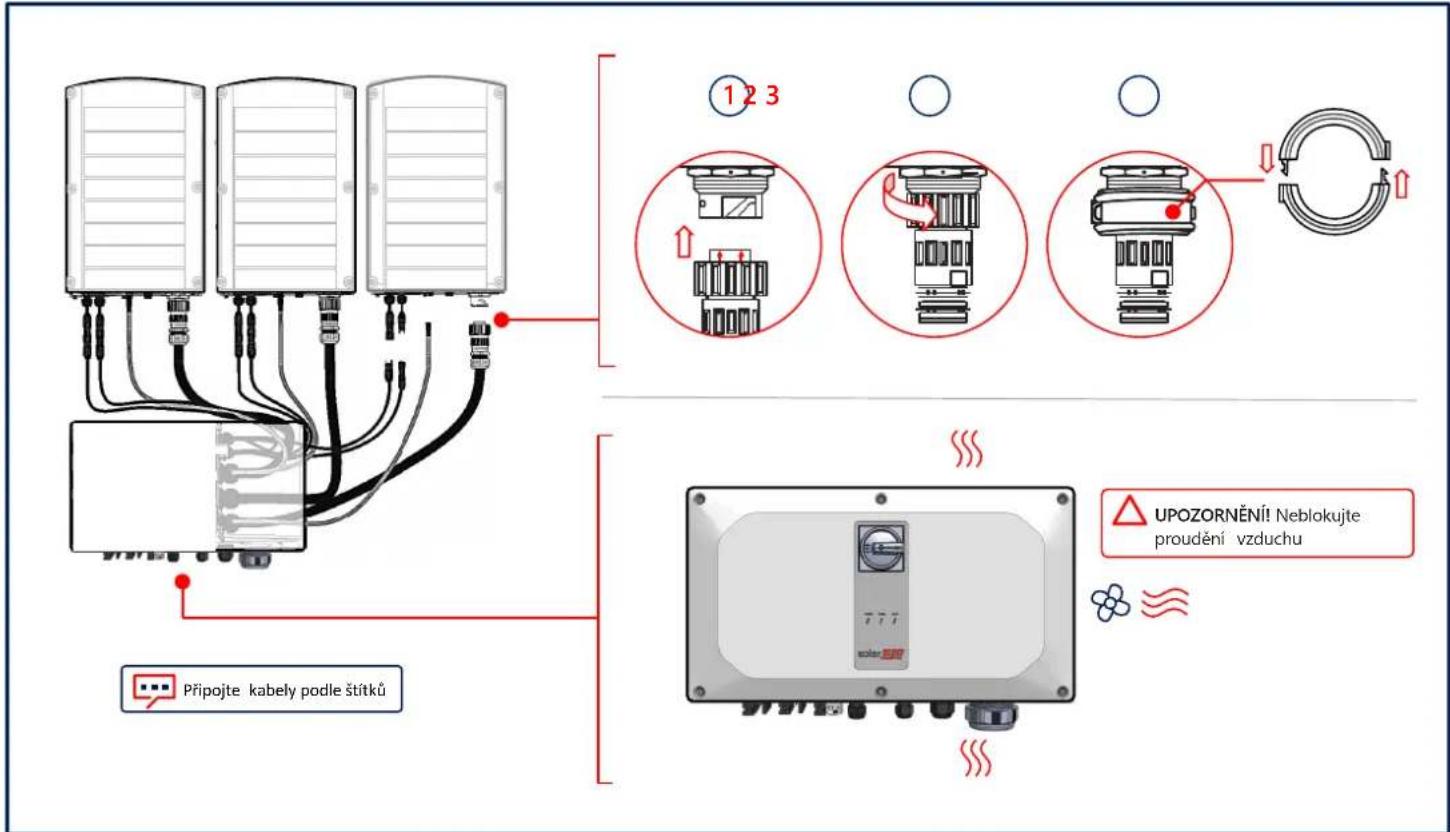

Připojení propojovacích kabelů

Připojte kabely podle štítků 1 2 3 UPOZORNĚNÍ! Neblokujte proudení vzduchu

Odstranění krytů

solaredge

7

SolarEdge SE90KRW00IBPM4 - Odstranění krytů - 1

solaredge

8

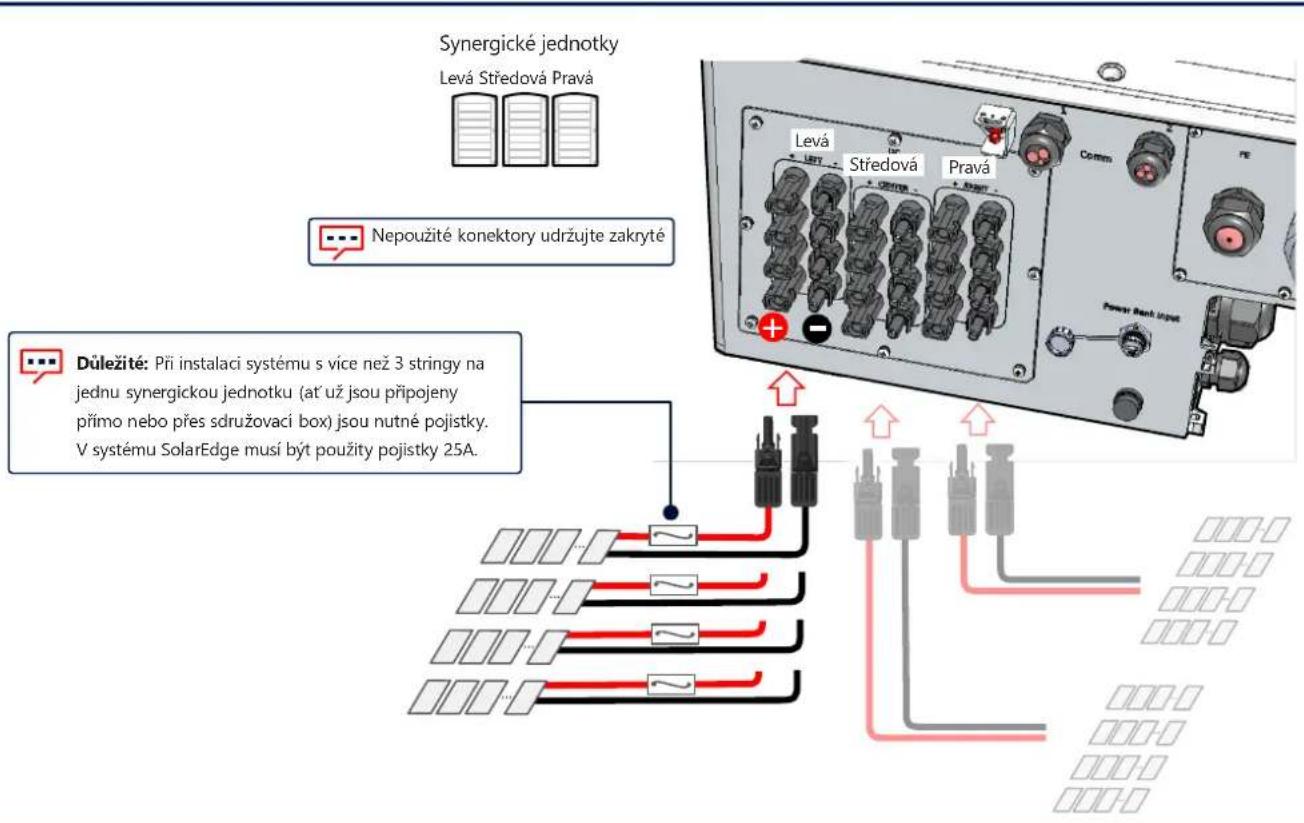

Připojení FV stringů

Synergické jednotky Levá Středová Pravá Nepoužité konektory udržujte zakryté Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přímo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A.

Připojení FV stringů jedním DC vstupem

solaredge

8

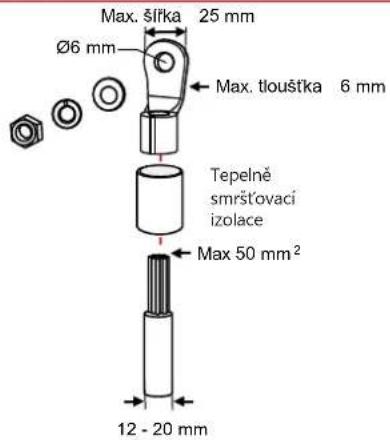

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

Max. šířka 25 mm Ø6 mm Max. tlouštka 6 mm Tepelné smršťovací izolace Max 50 mm² 12 - 20 mm

Synergické jednotky

Levá Středová Pravá

SolarEdge SE90KRW00IBPM4 - Synergické jednotky - 1

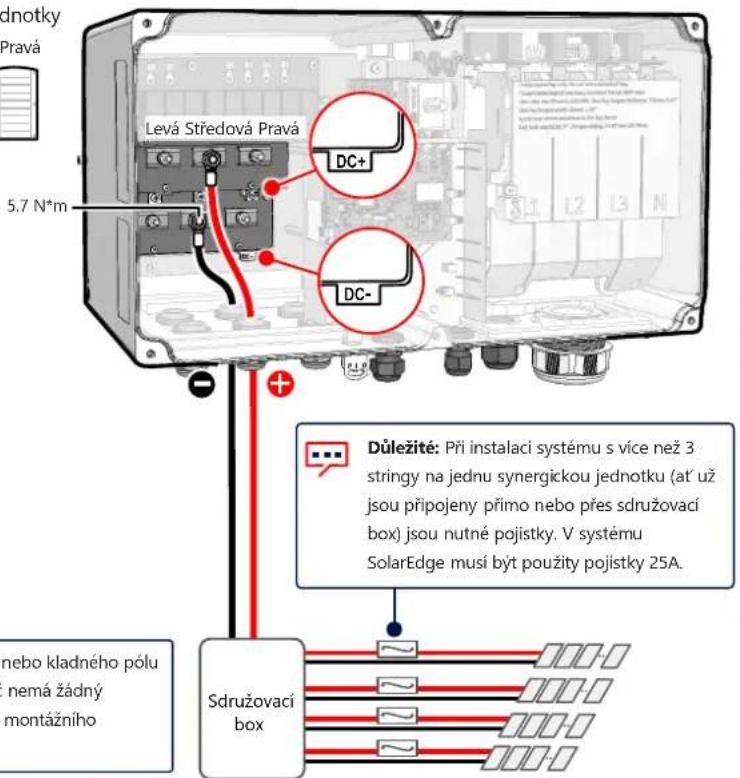

Dnotky Pravá 5.7 N*m Levá Středová Pravá DC+ DC- Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přimo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A. nebo kladného pólu nemá žádný montážního Sdružovací box

SolarEdge SE90KRW00IBPM4 - Synergické jednotky - 3

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

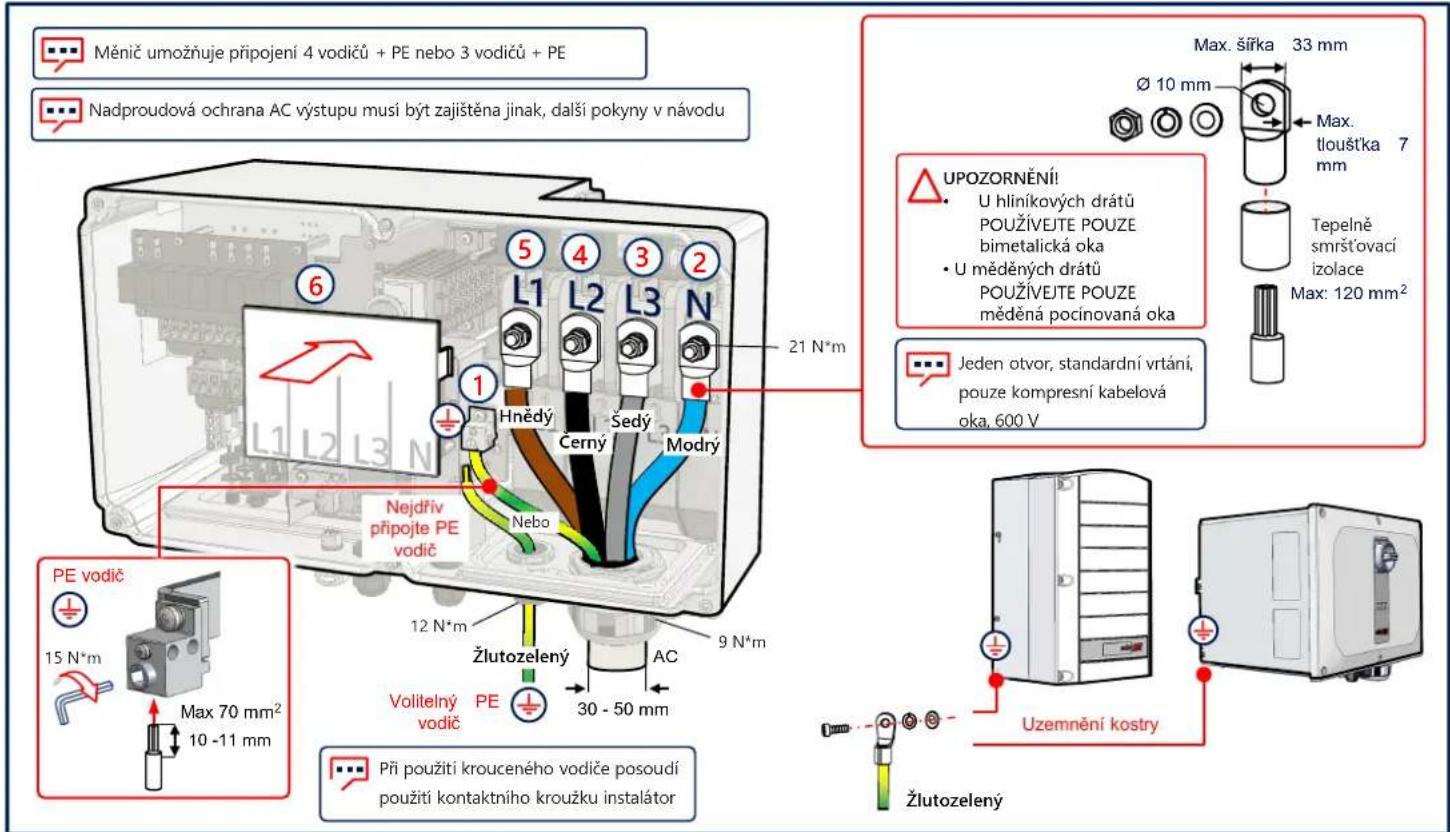

Připojení AC a ochranného uzemnění (PE)

Měnič umožňuje připojení 4 vodičů + PE nebo 3 vodičů + PE Nadproudová ochrana AC výstupu musí být zajištěna jinak, další pokyny v návodu 6 1 L1 L2 L3 L4 L5 21 N*m Hnědý Černý Sedý Modrý Nebo Nejdřiv připojte PE vodič 12 N*m Žlutozelený AC 9 N*m Volitelný vodič 30 - 50 mm Při použití krouceného vodiče posoudí použití kontaktního kroužku instalátor UPOZORNĚNÍI: U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka • U měděných drátů POUŽÍVEJTE POUZE měděná pocinovaná oka Jeden otvor, standardní vrtání, pouze kompresní kabelová oka, 600 V Max. šířka 33 mm Ø 10 mm Max. tloušťka 7 mm Tepelné smršťovací izolace Max: 120 mm² Uzemnění kostry Žlutozelený

LAN komunikace

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 připojení několika měničů

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vodiče, stiněný, kroucený pár (0,2-1 mm²) RS485-1 G A+ B- G A- B- G A+ B- G A+ B- ⑦ ⑤ ③ ④

Připojení Wi-Fi komunikace (volitelné)

solar edge

12

SolarEdge SE90KRW00IBPM4 - Připojení Wi-Fi komunikace (volitelné) - 1

Připojení k mobilní síti (volitelné)

⑤ ↓ ② 3 5.5 N*m ① ④

Montáž krytů

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solaredge

15

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 1

Stáhněte si SolarEdge SetApp

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 2

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 3

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 4

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 5

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 6

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 7

Zapněte (1) DC vypínač

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 8

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 9

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 10

Připojte power banku

SolarEdge SE90KRW00IBPM4 - Předběžné uvedení do provozu bez připojení k AC (možnost 1) - 11

Spust'te SetApp a řid'te se pokyny

Power banka: 60 W na výstupním portu, USB-C Power Delivery (PD): 20 V 3 A (není součástí dodávky) Zakrytujte konektor, pokud se nepouživá

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 1

Stáhněte si SolarEdge SetApp

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 2

Zapněte napájení

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 3

Spust'te SetApp a řid'te se pokyny

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 4

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 5

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 6

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 7

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 8

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 9

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 10

SolarEdge SE90KRW00IBPM4 - Uvedení do provozu s DC a AC napájením (možnost 2) - 11

solar edge

17

Uvedení primárního měniče do provozu

SolarEdge SE90KRW00IBPM4 - Uvedení primárního měniče do provozu - 1

1
2
3

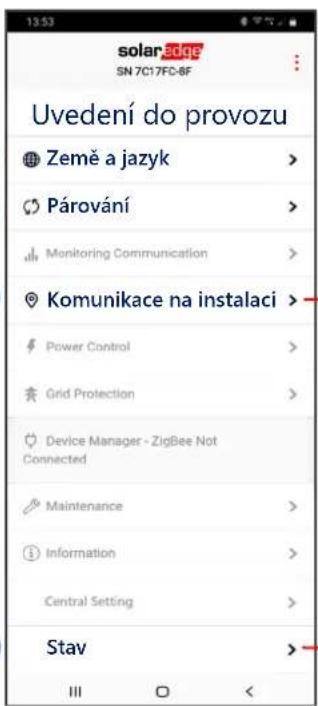

solaredge SN 7C17FD-8F Uvedení do provozu Země a jazyk > Párování > Monitoring Communication > Komunikace na instalaci > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stav III □ <

SolarEdge SE90KRW00IBPM4 - Uvedení primárního měniče do provozu - 3

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

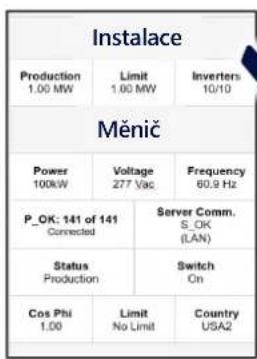

Instalace Production 1.00 MW Limit 1.00 MW Inverters 10/10 Měnič Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

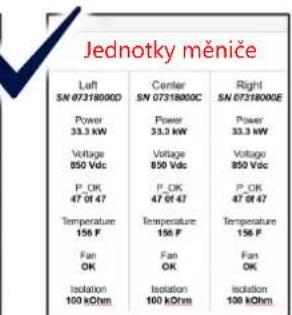

Jednotky měniče Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 Of 47 47 Of 47 47 Of 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩm 100 kΩm 100 kΩm

4

Indikace LED kontrolkami

solaredge

VÝKON KOM CHYBA Zelená Modrá Červená

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.

solaredge
