Productsoort	Driefasige omvormer met Synergy-technologie
Merk	SolarEdge
Model	SE90KRW00IBPM4
Nominaal vermogen	90 kW
Afmetingen (L × H × D)	1008 × 400 × ~200 mm
Totaal gewicht	Ongeveer 50 kg (inclusief Synergy-eenheden)
Ingangsvoeding	PV-ketens, max spanning 1000 Vdc, aanbevolen zekeringen 25 A
Uitgangsvoeding	Driefasig 400 Vac, 4 draden + aarde of 3 draden + aarde
Connectiviteit	Ethernet, RS485, Wi-Fi (optioneel), mobiel netwerk (optioneel)
Hoofdfuncties	DC/AC-omzetting met MPPT-tracking, communicatie met power optimizers, overspanningsbeveiliging, monitoring via SolarEdge-platform
Installatie	Binnen of buiten, vrije ruimte vereist: 10 cm boven/onder, 40 cm zijkanten, 1 m voor
Onderhoud en reiniging	Buitenkant reinigen met een droge doek; periodiek aansluitingen controleren
Veiligheid	Aarding verplicht, DC/AC-schakelaar, overspanningsbeveiliging, galvanische isolatie
Reserveonderdelen en repareerbaarheid	Reparaties moeten worden uitgevoerd door een erkende SolarEdge-technicus; onderdelen op verzoek verkrijgbaar
Garantie	Standaard fabrieksgarantie (zie voorwaarden)
Certificeringen	Conform aan Europese, Aziatische en Zuid-Afrikaanse normen

Veelgestelde vragen - SE90KRW00IBPM4 SolarEdge

Wat is het type van dit SolarEdge-product?

Het is een driefasige omvormer met Synergy-technologie, ontworpen voor fotovoltaïsche installaties.

Wat is het nominale vermogen van de SE90KRW00IBPM4?

Het nominale vermogen is 90 kW.

Hoe installeer ik de SolarEdge-omvormer?

Volg de installatiehandleiding: bevestig de muurbeugel, sluit de DC/AC-kabels aan, verbind de optimizers en start de service via de SetApp-app.

Wat zijn de afmetingen van de omvormer?

De geschatte afmetingen zijn 1008 mm breed, 400 mm hoog en 200 mm diep.

Wat is het totale gewicht van het systeem?

Het totale gewicht is ongeveer 50 kg, inclusief de Synergy-eenheden.

Hoe sluit ik de PV-ketens aan op de omvormer?

Gebruik MC4-connectoren, respecteer de polariteit, en installeer bij meer dan 3 ketens per Synergy-eenheid 25 A zekeringen.

Wat te doen als het lampje rood is?

Een rood lampje duidt op een systeemfout. Raadpleeg de SetApp-app of neem contact op met SolarEdge technische ondersteuning.

Hoe voer ik de aarding uit?

Sluit de aardingsdraad (geel/groen) aan op de daarvoor bestemde PE-klem. Gebruik geschikte ogen voor het type draad (koper of aluminium).

Welk regelmatig onderhoud is nodig?

Reinig de buitenoppervlakken met een droge doek, controleer de aansluitingen en zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

Waar vind ik SolarEdge technische ondersteuning?

Ga naar de website https://www.solaredge.com/service/support om contact op te nemen met de ondersteuning.

GEBRUIKSAANWIJZING SE90KRW00IBPM4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN: SExxK-xxxxlxxxx

Voor Europa, APAC en Zuid-Afrika Versie 1.3

Legenda

OPMERKING

Dit symbool staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voorbij aan een dergelijke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voorbij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbool staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vijf minuten

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vijf minuten (Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installatie en onderhoud. Gebruik van deze apparatuur op een wijze die niet in dit document door SolarEdge wordt gespecificeerd, kan afbreuk doen aan de bescherming die door deze apparatuur wordt geboden.

Installatie van de optimizers

1→2→3→4→5→6

solaredge

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Installatie van de optimizers

3

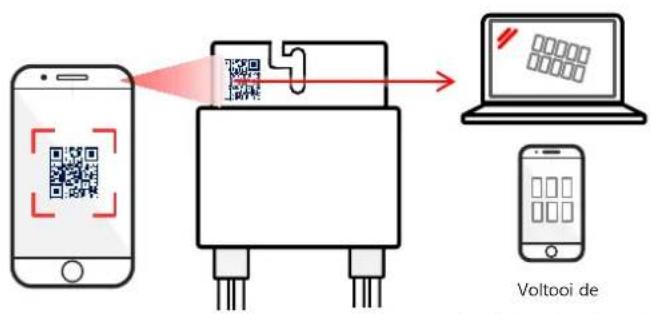

Scan de QR-code met de Mapper

Voltooi de installaionization

Voltooi de installatieregistratie en de fysieke lay-out in het monitoringplatform

4

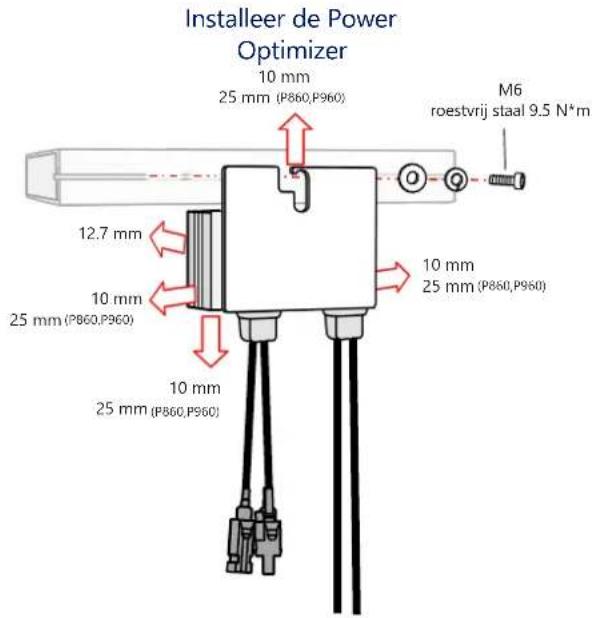

Installeer de Power Optimizer 10 mm 25 mm (P860,P960) M6 roestvrij staal 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

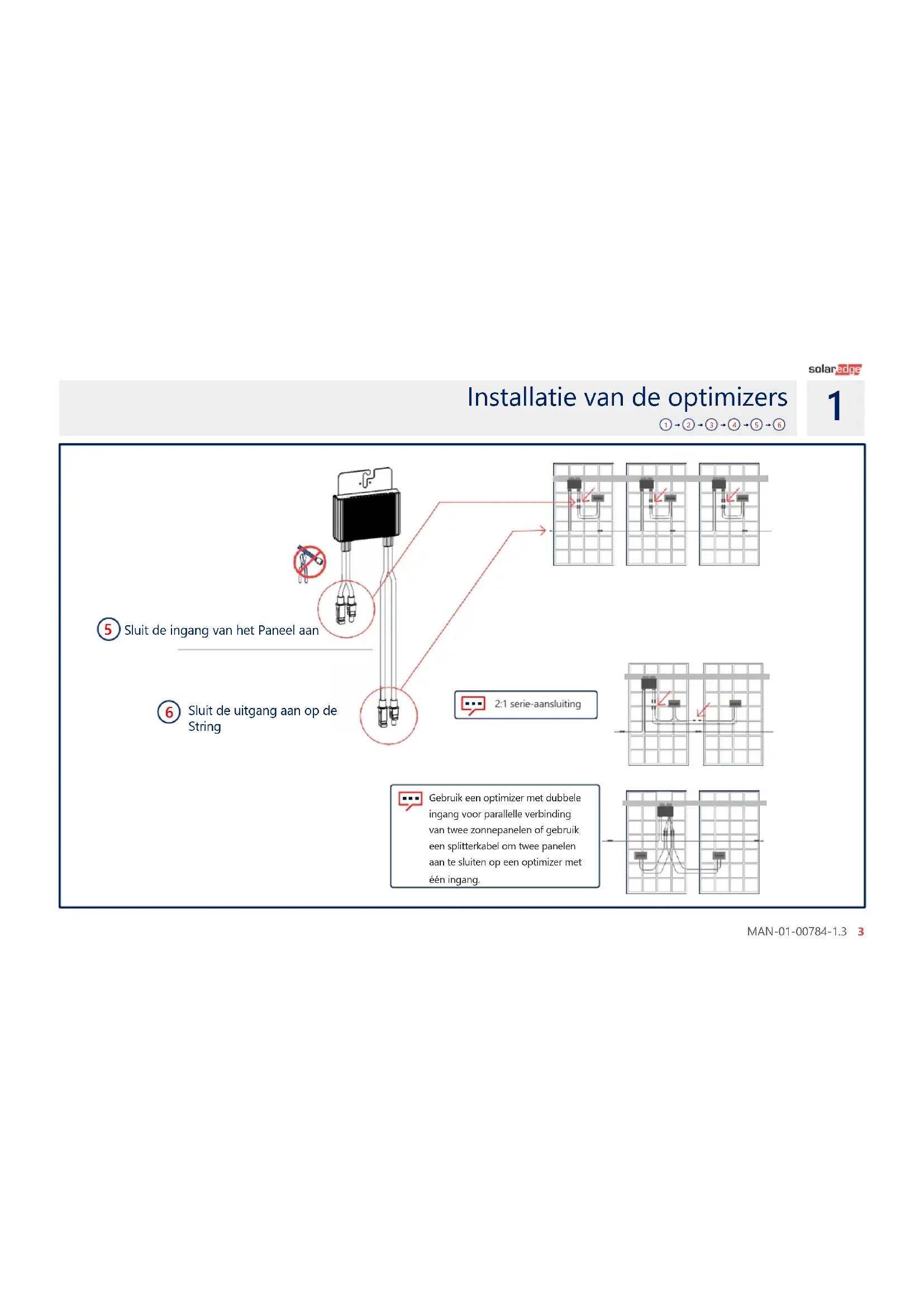

Installatie van de optimizers

1→2→3→4→5→6

solaredge

solar edge

2

De PV-opstelling aansluiten

Controleer de polariteit van de opstelling. Controleer 1±0,1V per optimizer Voorbeeld: 8 optimizers = ~8V

Handhaven vrije ruimte

solaredge

Vrije ruimte binnenshuis Vrije ruimte buitenshuis 10 cm 40 cm 15 cm 5 cm 20cm wanneer de gemiddelde jaarlijks maximumtemperatuur gelijk aan of hoger dan 25°C WAARSCHUWING! De ruimte vóór de omvormer moet ten minste één meter vrij worden gehouden LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd Horizontale installatie Meer dan 10° aanhouden 100.8 cm 40 cm 116.8 cm 40 cm Op metalen achterwand Op gaashekwug tegen rug

solaredge

4

Markeren & boren van gaten

Boor gaten 5 Ø 9mm 15.5 cm 9.3 cm Plaats het meegeleverde sjabloon horizontaal waterpas 15.5 cm 9.3 cm 2 Markeer gaten Voorkom wankele installatie door ondersteuning aan de achterkant toe te voegen 3 Plaats het meegeleverde sjabloon verticaal waterpas 4 18.7 cm 16.6 cm Optionele unit - afhankelijk van het model Markeer gaten LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

De units monteren

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Voor linkse of rechtse units, gebruik alleen de buitenste schroef 4 N*m 3 4 N*m ↓32KG

solaredge

6

Sluit de kabels aan conform de labels 1 2 3 LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

Kappen verwijderen

solaredge

7

solaredge

8

PV-strings verbinden

Synergie Units Links Midden Rechts Houd ongebruikte connectoren afgedekt. Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

PV-strings aansluiten via één DC-ingang

solaredge

8

LET OPI

• Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Max breedte 25mm Ø6 mm Max dikte 6mm Krimpkous isolatie Max 50 mm² 12 - 20 mm

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereffening) van zonnepaneelframes en montagemateriaal van de PV-opstelling is aanvaardbaar

Synergie Units Links Midden Rechts

Rechts 5.7 N*m Links Midden Rechts DC+ DC- Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt. Combiner Box

solar edge

9

AC en beschermende aarde aansluiten (PE)

De omvormer ondersteunt ofwel een 4-draads- + PE of een 3-draads- + PE Overstroombeveiliging voor de AC-uitgang moet door anderen worden geleverd, zie handleiding voor richtlijnen 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Bruin Zwart Grijs Blauw SIuit eerst de aarding aan OF Max breedte 33mm Ø 10 mm Max dikte 7mm Krimpkous isolatie Max: 120 mm² LET OP! • Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen • Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen Alleen ééngats compressie-kabelschoen van standaard doorsnede, 600V Aardkabel 15 N*m Max 70 mm² 10 -11 mm 12 N*m Geel/Groen AC 9 N*m Optionele PE kabel 30 - 50 mm Bij gebruik van gevlochten draad is het gebruik van een adereindhuls ter beoordeling van de installateur. Aarding Behuizing Geel/Groen

LAN-communicatie

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-verbinding van meerdere omvormers

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, 3-aderige afgeschermde getwiste kabel (0,2 - 1 mm2) 5 3 G A+ B- G A+ B- 4

Wi-Fi Communicatie aansluiten (optioneel)

solaredge

12

GSM-communicatie aansluiten (optioneel)

⑤ ↓ ② 3 5.5 N*m ① ④

Kappen monteren

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

Pre-inbedrijfstelling wanneer AC-voeding niet is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank: 60W uitgangspoort , USB-C Power Delivery (PD): 20V 3A (niet meegeleverd) Afdekkap connector indien niet in gebruik Start

1meter, male naar male, USB-C (niet meegeleverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solaredge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar edge

17

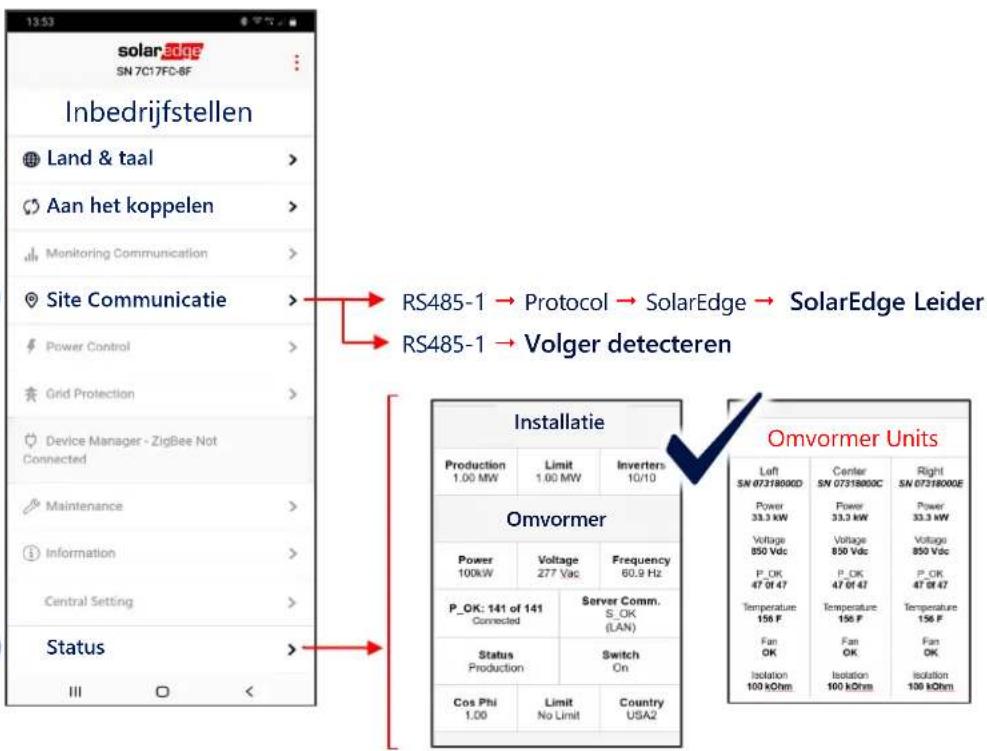

De Leider-omvormer in bedrijf stellen

1

2

3

4

solarEdge SN 7C17FD-8F Inbedrijfstellen Land & taal > Aan het koppelen > Monitoring Communication > Site Communicatie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status > III □ < RS485-1 → Protocol → SolarEdge → SolarEdge Leider RS485-1 → Volger detecteren Installatie Production 1.00 MW Limit 1.00 MW Inverters 10/10 Omvormer Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power Voltage 850 Vdc Voltage 850 Vdc Voltage P_OK 47 Of 47 P_OK 47 Of 47 P_OK Temperature 156 F Temperature 156 F Temperature Fan OK Fan OK Fan Isolation 100 kOhm Isolation 100 kOhm Isolation Omvormer Units Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 Of 47 47 Of 47 47 Of 47 Temperature Temperature Temperature 156 F Temperature Temperature 156 F Temperature Temperature Fan Fan Fan Fan OK OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

LED-indicaties

solaredge

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energie

AC is aangesloten, maar het systeem produceert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehouden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehouden. Maart 2021.
