Descarga las instrucciones para tu Panel solar en formato PDF gratis! Encuentra tus instrucciones SE90KRW00IBPM4 - SolarEdge y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SE90KRW00IBPM4 de la marca SolarEdge.
MANUAL DE USUARIO SE90KRW00IBPM4 SolarEdge
Inversor trifásico con tecnología Synergy
Guía rápida de instalación
PN: SExxK-xxxxlxxxx
Para Europa, Asia Pacífico y Sudáfrica Versión 1.3
Leyenda
NOTA
Este símbolo indica información para ayudar al usuario a hacer un uso óptimo del producto.
¡PRECAUCIÓN!
Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar daños o la destrucción del producto. No proceder más allá de una señal de precaución hasta que las condiciones indicadas se entiendan y cumplan completamente.
¡ADVERTENCIA!
Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar lesiones o pérdida de vidas humanas. No continúe tras una nota de advertencia hasta que haya entendido las condiciones indicadas y se cumplan totalmente.
No cortar los conectores de los cables
Este símbolo aparece en los puntos de conexión a tierra en los manuales y en el equipo de SolarEdge.
Mover el interruptor de CA del cuadro de alimentación principal de ON a OFF y esperar 5 minutos
Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5 minutos (Aplicable solo para los modelos con interruptor de seguridad de CC)
GUARDAR ESTAS INSTRUCCIONES: este manual contiene instrucciones importantes para el inversor trifásico que deben seguirse durante su instalación y mantenimiento. El uso de este equipo de una manera no especificada en este documento por SolarEdge puede afectar la protección proporcionada por el equipo.

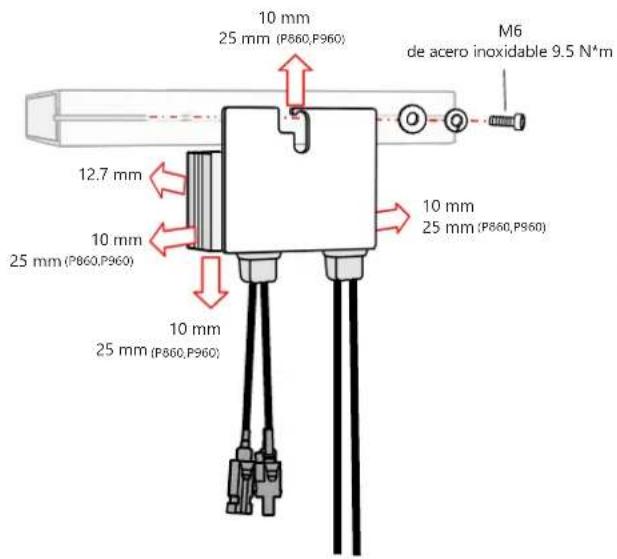

Instalación de los optimizadores de potencia
1→2→3→4→5→6
solaredge
1
1
Utilizar SolarEdge Designer para diseñar sistemas SolarEdge https://designer.solaredge.com
Descargar SolarEdge Mapper para mapear los optimizadores de potencia
solar edge
1 Instalación de los optimizadores de potencia
Completar el registro y layout físico de la planta en el portal de monitorización
4 Instalación del
optimizador de potencia
Instalación de los optimizadores de potencia
solaredge
2

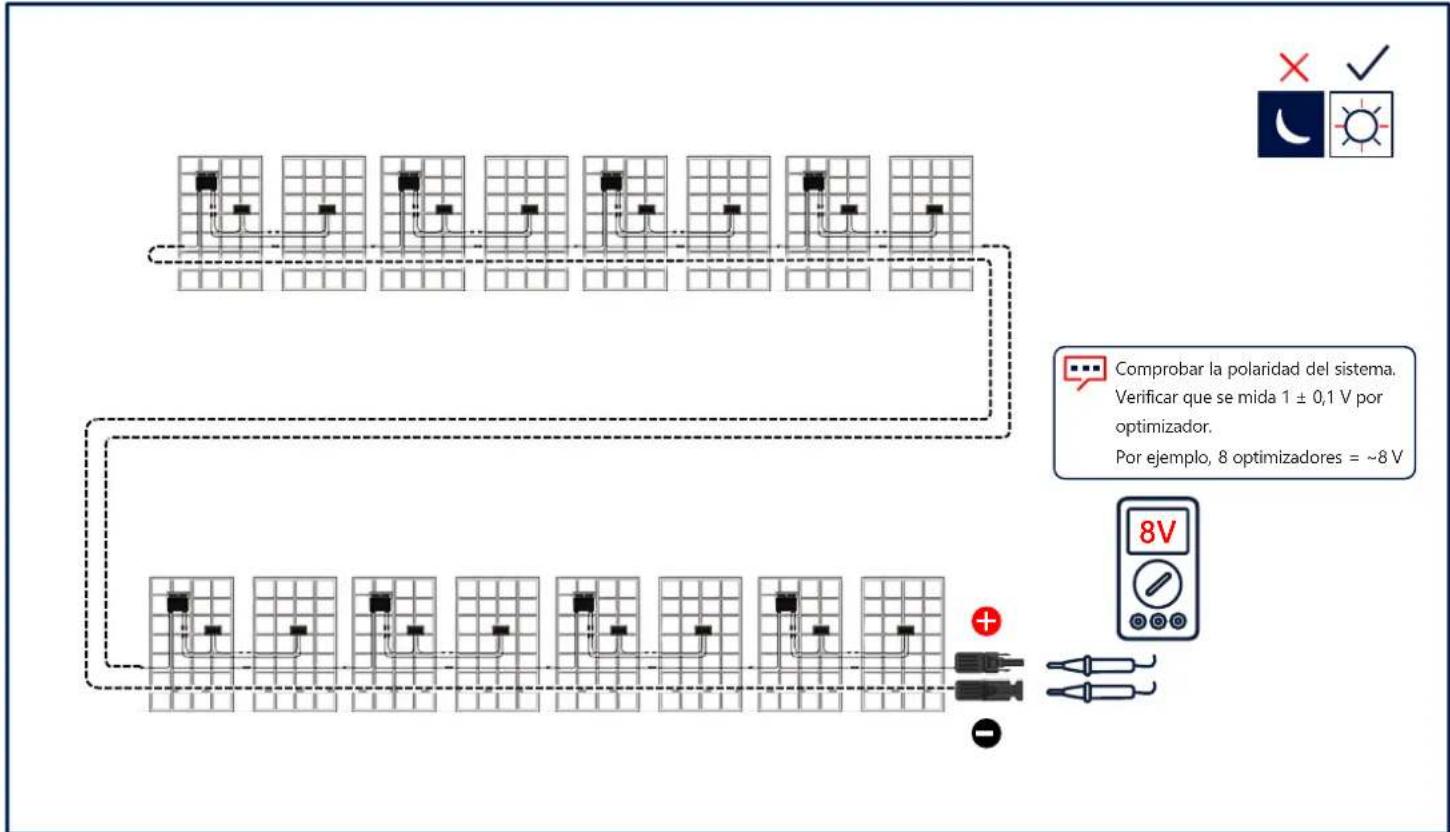

Conexión del sistema de FV

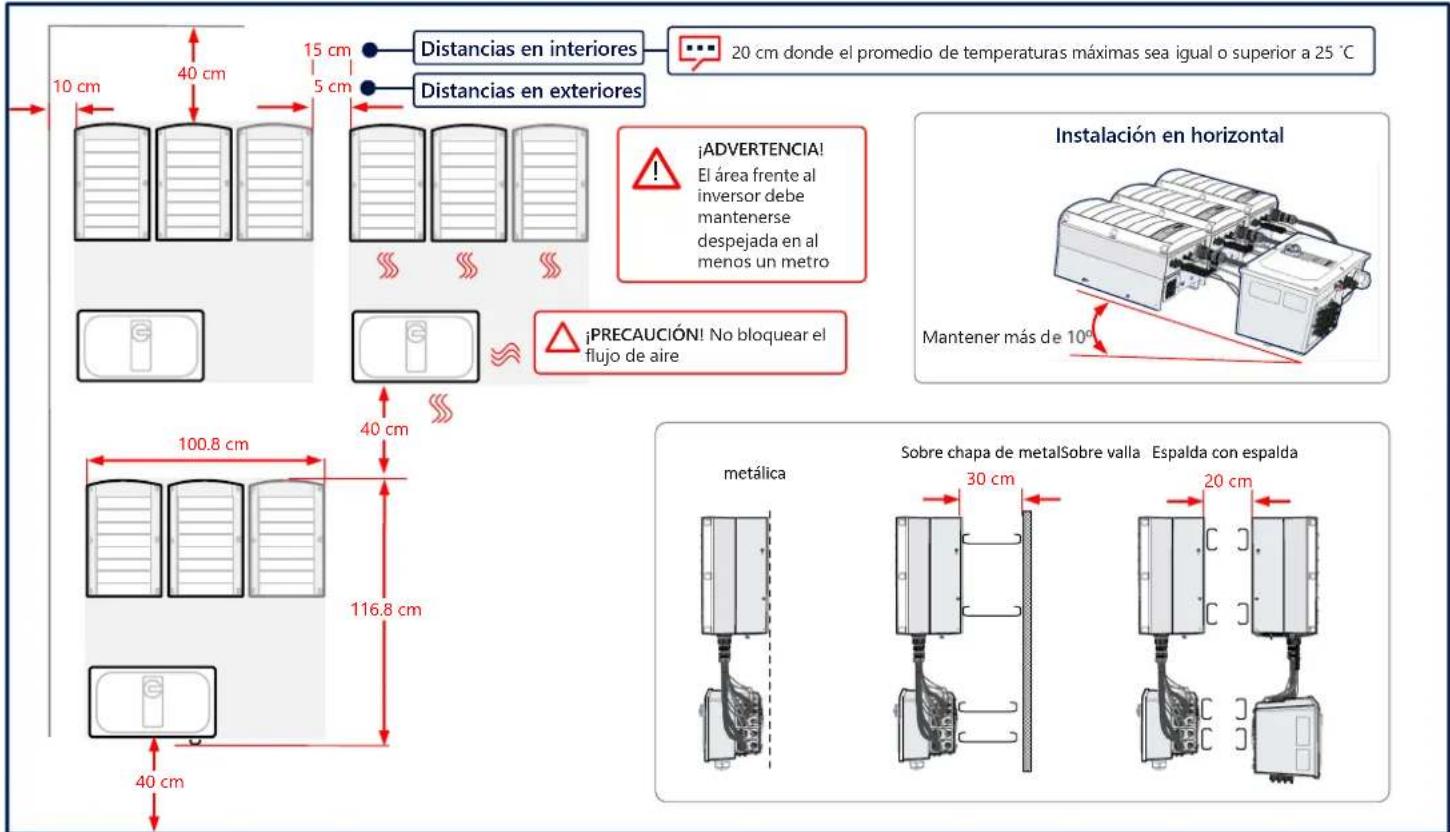

Mantener las distancias
solaredge
solaredge
4

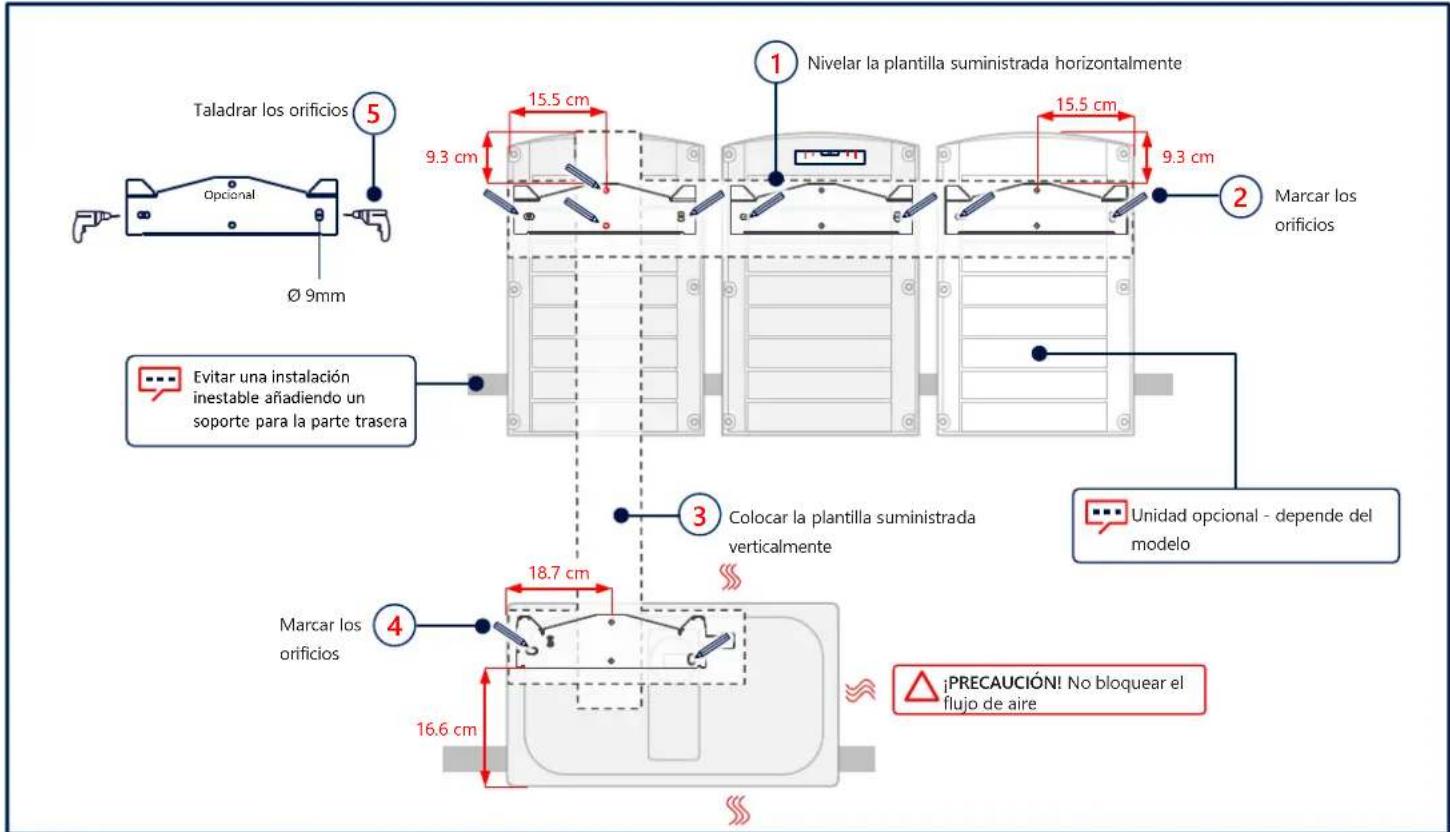

Marcar y perforar los orificios

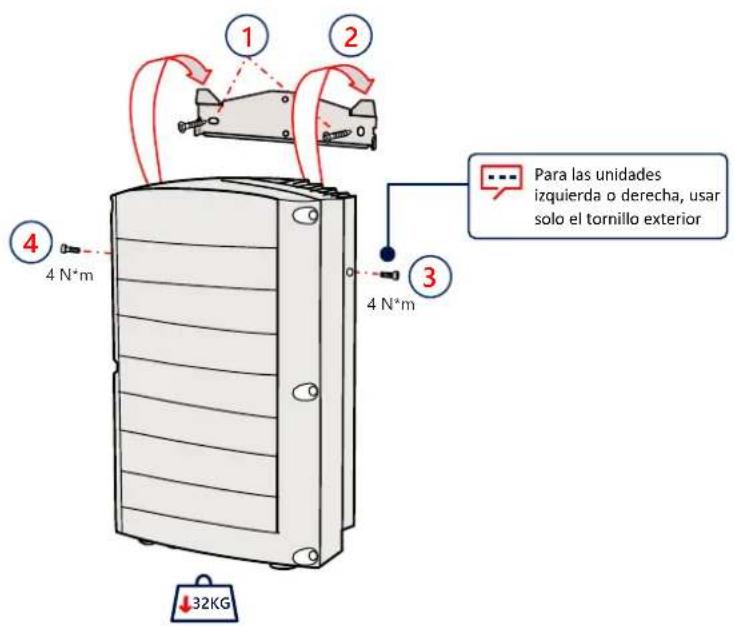

Montaje de las unidades
solaredge
5
solaredge
6

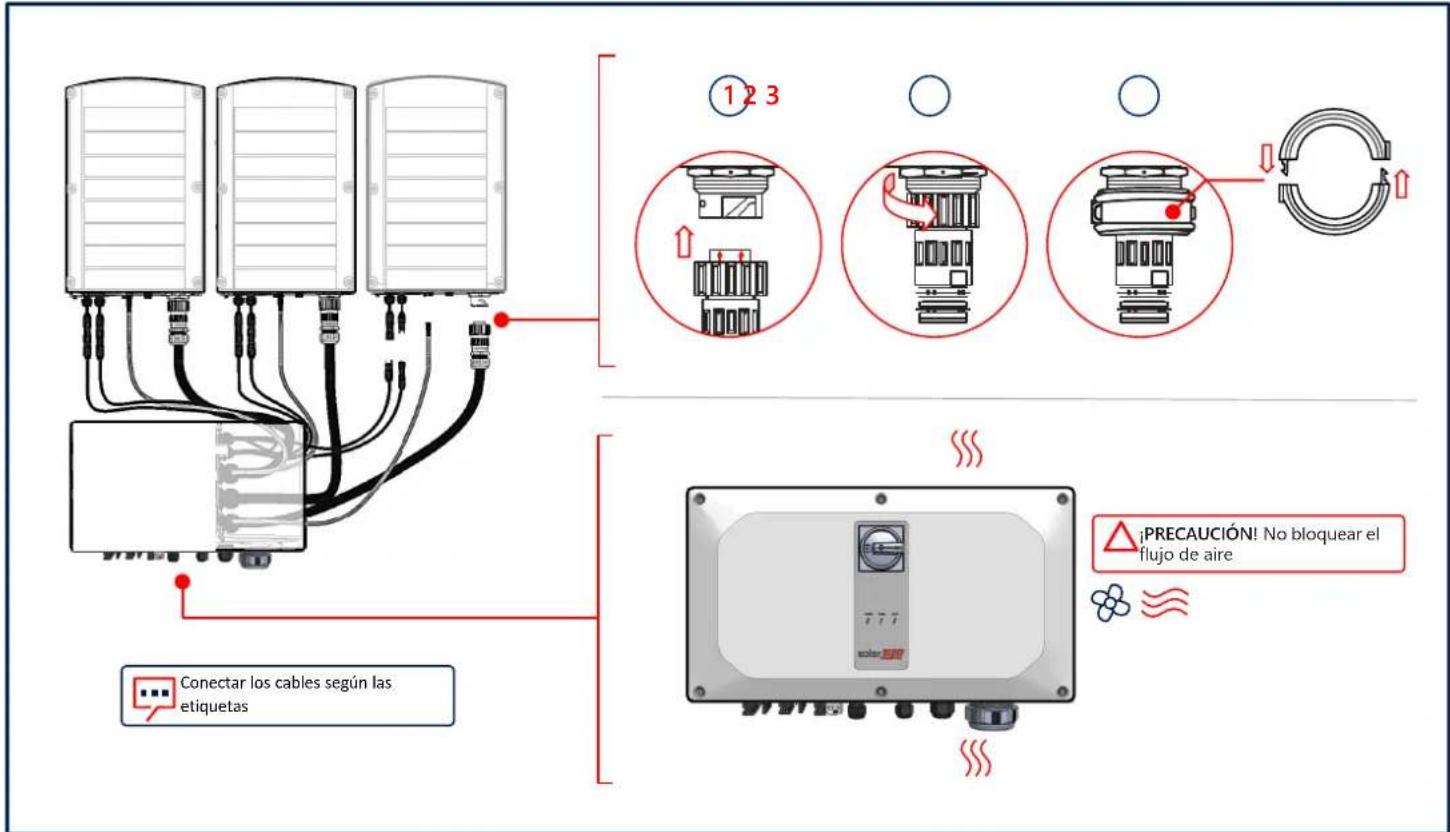

Conexión del cableado de interconexión

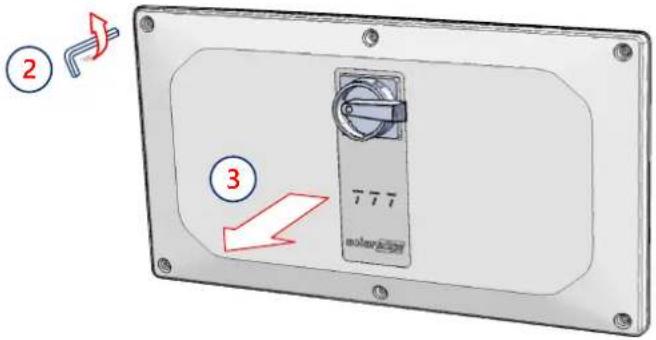

Retirar las tapas
solaredge
7
1
ADVERTENCIA: DESCONECTAR LA ALIMENTACIÓN ANTES DE COMENZAR LA INSTALACIÓN
Conexión de strings fotovoltaicos a una entrada de CC única
solaredge
8
¡PRECAUCIÓN!

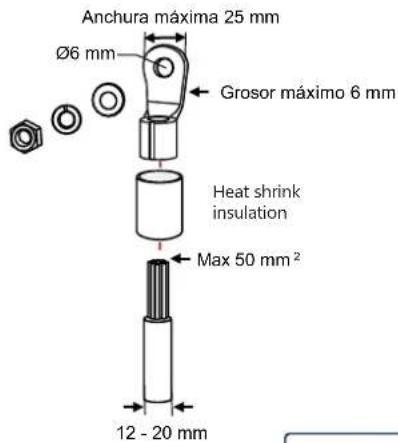

- Para cables de aluminio, utilizar SOLO terminales bimetálicos.
- Para cables de cobre, utilizar SOLO terminales estañados de cobre.

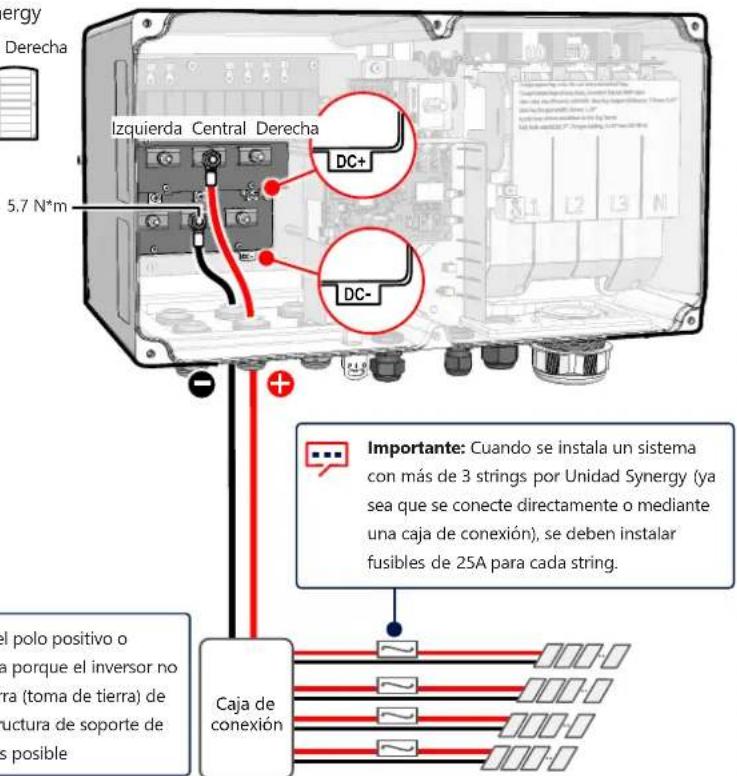

Unidades Synergy
Izquierda Central Derecha
La puesta a tierra eléctrica funcional del polo positivo o negativo del lado de CC está prohibida porque el inversor no tiene transformador. La conexión a tierra (toma de tierra) de los marcos de los módulos y de la estructura de soporte de los módulos del campo fotovoltaico es posible.
solar edge
9

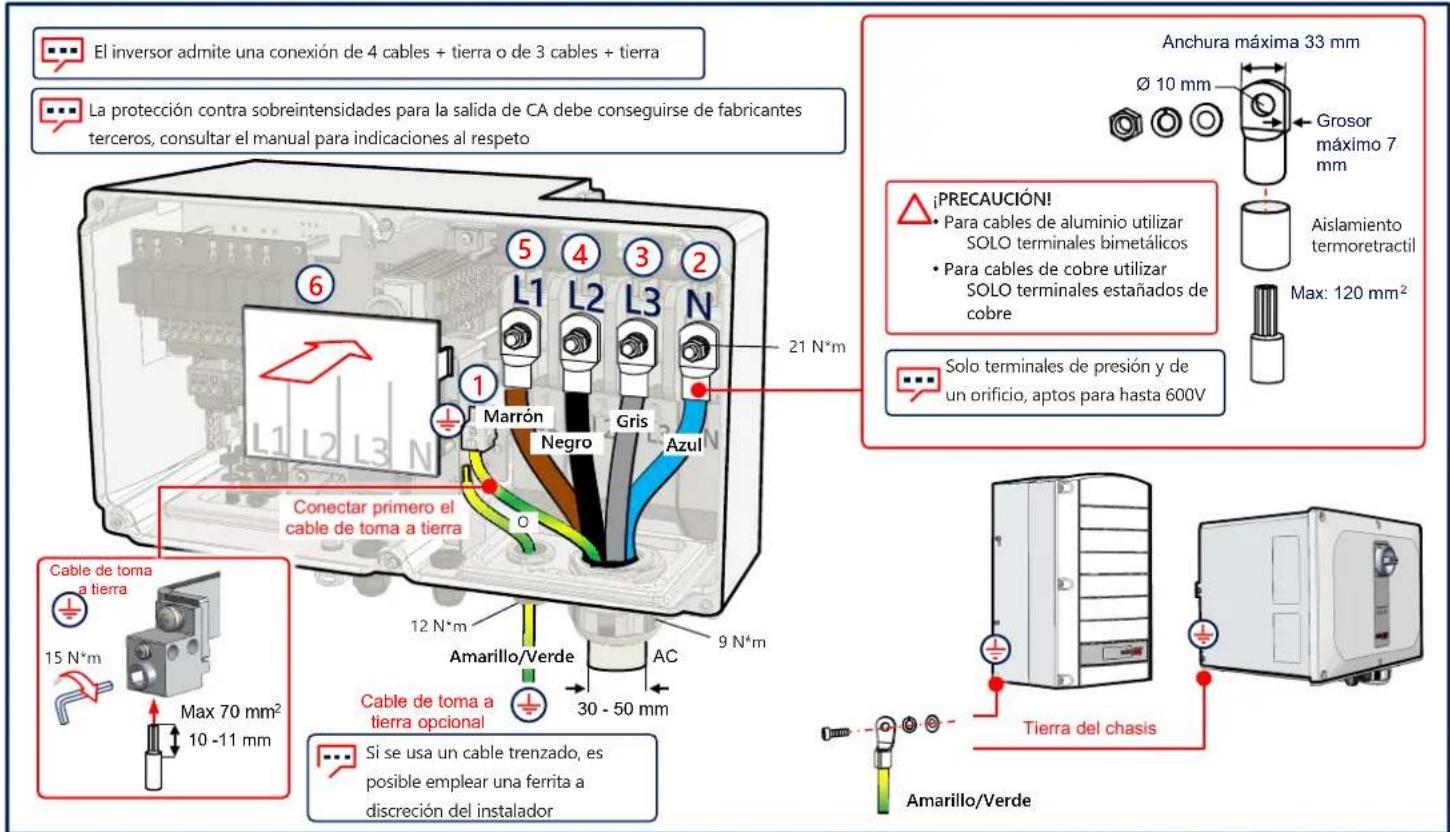

Conexión de CA y toma a tierra (PE)
Comunicación LAN
SolarEdge
10
SolarEdge
11
Conexión RS485 entre múltiples inversores
Conexión para la comunicación Wi-Fi (opcional)
SolarEdge
12
Conexión para la comunicación móvil (opcional)
Instalación de las tapas
SolarEdge
14
SolarEdge

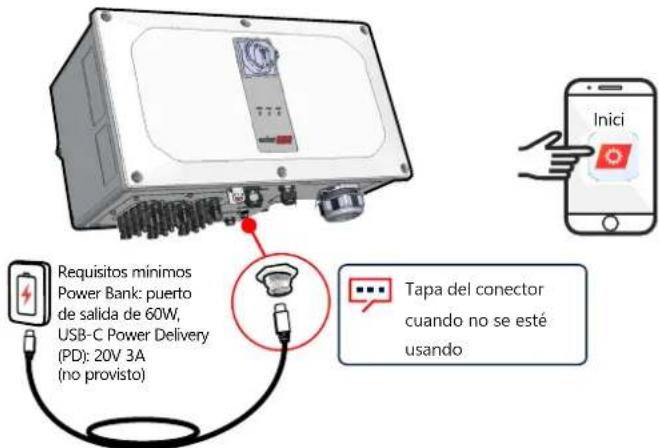

Puesta en marcha previa sin alimentación CA (opción 1)
Descargar SolarEdge SetApp
Poner en ON (1) los interruptores
ON (1)
Conectar la Power Bank
Iniciar y seguir las instrucciones en SetApp
1 metro, macho a macho, USB-C (no provisto)
Puesta en marcha con alimentación CC y CA (opción 2)
solaredge
Descargar SolarEdge SetApp
Encender la alimentación
Iniciar y seguir las instrucciones en SetApp
solar edge
17

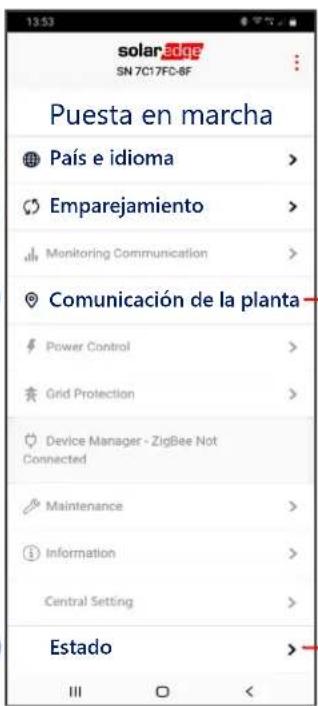

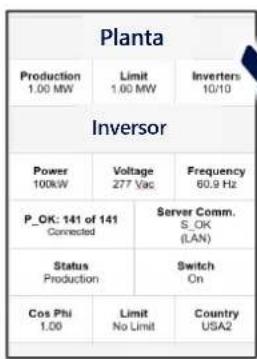

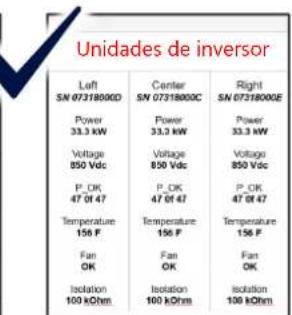

Puesta en marcha del inversor líder
1 2 3
RS485-1 → Protocolo → SolarEdge → Líder SolarEdge RS485-1 → Detección de Seguidores
4
Indicaciones LED
solaredge
POTENCIA COMUNICACIÓN ERROR
Verde Azul
Rojo
El sistema está produciendo energía
La CA está conectada pero el sistema no está generando energía
El inversor está comunicando con el portal de monitorización
Error del sistema
solaredge
Información de Contacto de Asistencia Técnica En caso de algún problema con los productos SolarEdge, por favor contacte con nuestra asistencia técnica: https://www.solaredge.com/es/service/support
Sujeto a cambios sin previo aviso. Copyright © SolarEdge Inc. Todos los derechos reservados. Marzo 2021.
