| 产品类型 | 乐器与人声多效果处理器 |
| 品牌 | TC Electronic |
| 型号 | M100 |
| 电源 | 9V直流电源适配器（随附） |
| 功耗 | 约5W（估计） |
| 音频输入 | 2个6.35mm插孔（左/单声道，右）– 单声道或立体声 |
| 音频输出 | 2个6.35mm平衡插孔（左，右） |
| MIDI接口 | DIN 5针（MIDI输入） |
| 控制踏板 | 脚踏开关输入（6.35mm单声道插孔） |
| 效果数量 | 16种（包括混响、延迟、调制、移调） |
| 直通 | 直通按钮和LED，可通过脚踏开关远程控制 |
| 打拍定速 | TAP/SELECT按钮带闪烁LED |
| 可调参数 | 参数旋钮，TAP/SELECT按钮用于第二参数 |
| MIDI | 通过CC控制，通过SYSEX升级固件 |
| 固件升级 | 通过MIDI在引导加载程序模式下（上电时按住TAP/SELECT） |
| 尺寸（大约） | 14.4 x 12 x 5.5厘米（估计） |
| 重量（大约） | 约0.8公斤（估计） |
| 维护和清洁 | 用柔软干布清洁。请勿使用溶剂。 |
| 安全 | 请勿打开，请勿改装。仅使用随附的适配器。遵守指定电压。 |
| 备件和可维修性 | 如需维修，请联系Music Tribe授权中心。请勿自行拆卸。 |
常见问题 - M100 TC ELECTRONIC
用户关于以下问题的提问 M100 TC ELECTRONIC
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 音频设备 免费PDF格式！查找您的手册 M100 - TC ELECTRONIC 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 M100 品牌 TC ELECTRONIC.
用户手册 M100 TC ELECTRONIC
此之大一云表示了在的菌所生上。手触者和感的恐的为
注意
取拔及手入之方法以 之的重要説明對付属の取級説明書記載載了。此使用の前已良く歌請未
注意
本克习Ks一上马
下也援付属的M二
U可記載了
情報，未卡成一般
的不参考情报和提供之
供士。發行
時点内容的正确性与
信頼性在確保的力要扎
以最大限的努力来扣
了此为事"MusikTribe
GlobalBrandsLtd.（"Musik
Tribe）是，本君已记载
了在情报、説明、图解、技術名的完全性、
正确性，丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丶丅
示的保証的一切行
世。
产品输出端子带有此标志表示此端子具有大电流，存在触电危险。
仅限使用带有 1 / 4 "TS或扭锁式插头的高品质专业扬声器线。与这些端子连接的外部导线需要由经过指导的人员来安装和使用厂家提供的导线或指定的导线
此标志提醒您，产品内存在未绝缘的危险电压，有触电危险。
此标志提醒您查阅所附的重要的使用及维修说明。请阅读有关手册。
小心为避免着火或触电危险，请勿将此产品置于雨淋或潮湿中。此产品也不可受液体滴溅，盛有液体的容器也不可置于其上，如花瓶等。
小心
维修说明仅是给合格的专业维修人员使用的。为避免触电危险，除了使用说明书提到的以外，请勿进行任何其他维修。所有维修均须由合格的专业人员进行操作。
- 请阅读，保存，遵守所有的说明，注意所有的警示。
2.请勿在靠近水的地方使用本产品
3.请用于布清洁本产品。
4.请勿堵塞通风孔安装本产品时请遵照厂家的说明，通风孔不要覆盖诸如报纸，桌布和窗帘等物品而妨碍通风。
5.请勿将本产品安装在热源附近，如暖气片，炉子或其它产生热量的设备（包括功放器）。产品上不要放置裸露的火焰源，如点燃的蜡烛。
6.如果产品附带接地插头，请勿移除接地插头的安全装置，接地插头是由火线和零线两个插片及一个接地插片构成。如随货提供的插头不适合您的插座，请找电工更换一个合适的插座。
7.妥善保护电源线，使其不被践踏或刺破，尤其注意电源插头，多用途插座接设备连接处。
-
请只使用厂家指定的附属设备和配件。
-
请只使用厂家指定的或随货销售的手推车。
架子，三角架，支架和桌子等。若使用手推车来搬运设备，请注意安全放置设备，以避免手推车和设备倾倒而受伤。
10. 遇闪电雷鸣或长期不使用本设备时，请拨出电源插头。
11.如果电源线或电源插头受损，液体流入或异物落入设备内，设备遭雨淋或受潮，设备不能正常运作或被摔坏等，设备受损需进行维修时，所有维修均须由合格的维修人员进行维修。
12.如果产品附带接地插头，本产品应当连接到带保护接地连接的电网电源输出插座上，确保连接电源时一定有可靠的接地保护。
13. 若电源插头或器具耦合器用作为断路装置，应当保证它们处于随时可方便操作状态。
14.本产品仅适合用于海拔2000米以下和非热带气候条件下的地区。
法律声明
本快速入门指南及随附手册中的信息仅供一般参考。尽管我们已尽最大努力确保内容在发布时的准确性和可靠性，但MusicTribeGlobalBrandsLtd.（MusicTribe")不对本文件中包含的信息、描述、插图或技术规格的完整性、准确性或适用性作出任何明示或暗示的陈述或保证
Music Tribe不对因依赖本文件中的信息而导致的任何直接、间接、附带或后果性损失或损害承担任何责任，包括但不限于数据丢失、收入损失、利润损失或商业机会损失。产品的使用完全由用户自行承担责任。
产品功能、设计、规格和视觉呈现可能会在不事先通知的情况下进行更新或修改，以实现产品的持续改进。
本指南中提及的所有第三方商标均为各自所有者的财产。Midas、Klark Teknik、Lab Gruppen、Lake、Tannoy、Turbosound、TC Electronic、TC Helicon、Behringer、Bugera、Aston Microphones 和 Coolaudio 均为 Music Tribe Global Brands Ltd. 的商标或注册商标。
©2025 Music Tribe GlobalBrands Ltd.保留所有权利。未经Music Tribe事先书面许可，不得以任何形式或任何方式复制、
传输或使用本文件的任何部分。
保修条款
有关您的产品适用的条款、条件和限制，包括保修范围、排除项和有限保修期限，请参阅MusicTribe的完整有限保修政策，可在线访问community.musictribe.com/support
请妥善保管您的购买凭证，因其可能在保修服务时需要提供。
24 25Quick Start GuideM100
M100 Hook-up
Step 1: Hook-Up
Paso 1: Conexión
E tape 1: Connexions
Schritt 1: Verkabelung
Passo 1: Conexoes
Passo 1:Allacciare
Stap 1: Aansluiten
Steg 1: Anslutnng
Krok1: Podlaczeni
SNTP1:FFK
第一步：连接应用
TAP（夕FON）一夕HUMB-UEs的MARALa 一者加的E工F KUTd、E的Dton在音桑的R士合 吧se tdF。F FLEY和MCHELANL一卜设定 奈足。LED是夕F 于展新式的TEN朴
SELECT（拉米一- 赫卜）-拉米一
一トルのあ斯工上は使用」。
度押持、LED点灯。，拉米一士 立。
M100U-8n是新的能及改善来 動作的上与的，以下的于顺行 一去F一更新了。
1. フアーマウエの更新準備
VHTFWA 要件：MIDI 通信VHTFWA(MID-0X ）必要。此为使用到SYSEX 曳卡端经由之FAAUMWA更新其FAIIL (sxy)至安口下一。横行前的，它的VHTFWA为CONPUB一夕有INSTOL一、通切中藕成在之和可
3.FFAUMUFAE为APF口一卡
FFAUMUFAEFAIL为開：CONPUB-
MIDI通信SFTUA（例：MIDI-OX）
起动，APF口一卡。sxfFFAUMU
FFA更新FFAIL能可求者
重要：A7F□下中以M100的電源切到了，接插将切了不放不加。更新加中断含着和一夫一夫之有损相的可能性为，再开始必要可的场合为
4. 更新完了の確認
更新成功：AUP口卡是正常完完了的。
E、M100的LED点减到停止，FANUW
E的更新成功了此卡所示。
它之手顺在意深从上，M100のアム工アを正常に更新、最通のFONARST和最新の橈をのクスを確保可靠。
106M100
Quick Start Guide 107
MIDIコミュニケーニンガイド
M100 以 MIDI 子零尔 設定的有、次的手顺行之
注意：二乙三卜是子π儿零更被認示的援的本的即同的不一丁卜八快在提供未
它在的口卡使用，MIDI经由M100的设定为拉门操作。二的能定在正口口一尔说之，八芬一人斯及音歌子向上告之

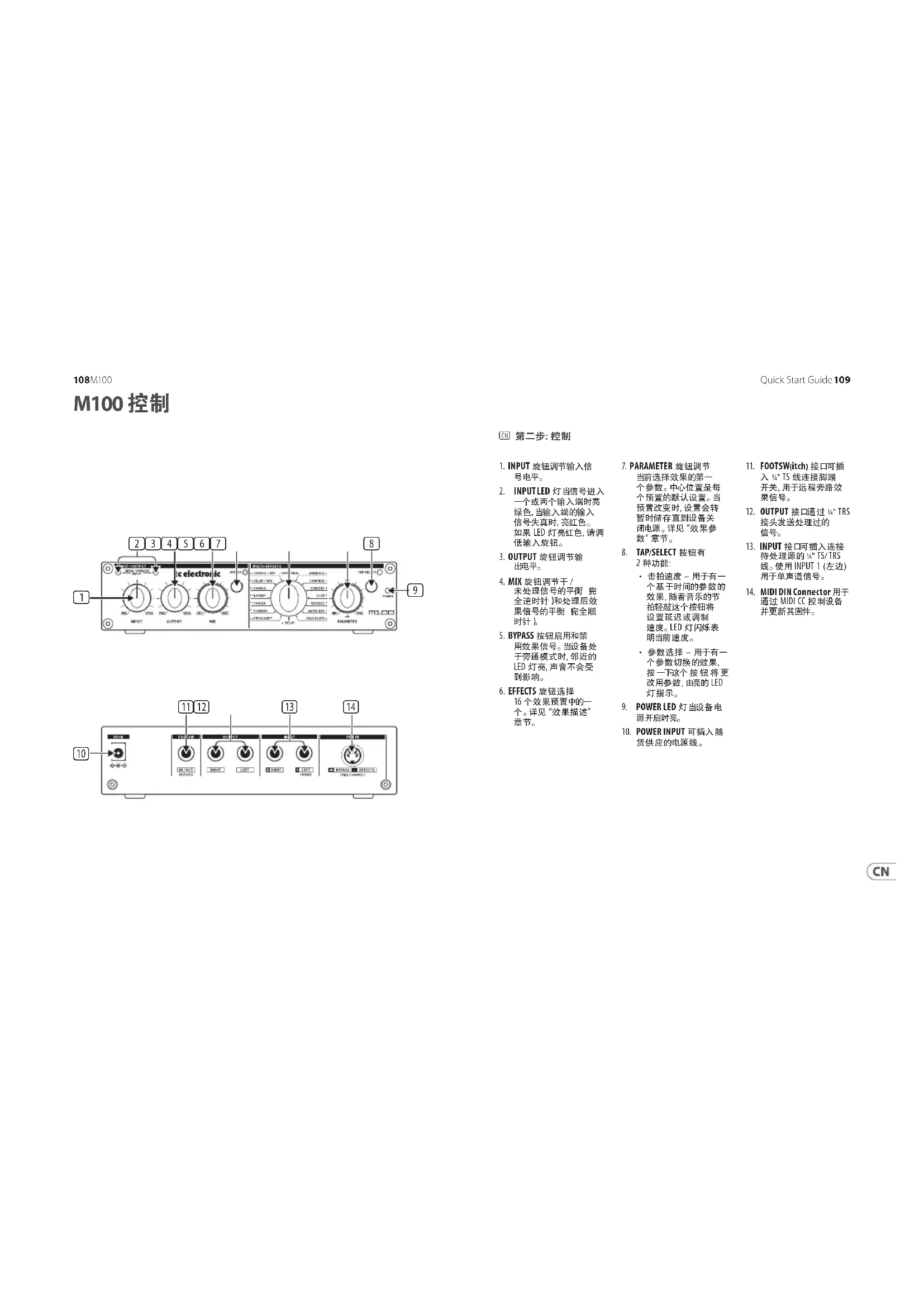

- INPUT旋钮调节输入信号电平。
- INPUTLED灯当信号进入一个或两个输入端时亮绿色，当输入端的输入信号失真时亮红色。如果LED灯亮红色，请调低输入旋钮。
-
OUTPUT旋钮调节输出电平。
4.MIX放钮调节/未处理信号的平衡完全逆时针和处理后效果信号的平衡完全顺时针}
5.BYPASS按钮启用和禁用效果信号。当设备处于旁通模式时，邻近的LED灯亮，声音不会受到影响。
6.EFFECTS旋钮选择16个效果预置中的一个。详见“效果描述”章节。 -
PARAMETER旋钮调节当前选择效果的第一个参数。中心位置是每个预置的默认设置。当预置改变时，设置会转暂时储存直到设备关闭电源。详见“效果参数”章节。
- TAP/SELECT 按钮有 2 种功能：
击拍速度-用于有个基于时间的参数的效果，随着音乐的节拍轻敲这个按钮将设置延迟或调制速度。LED灯闪烁表明当前速度。
-
参数选择 - 用于有一个参数切换的效果，按一下这个按钮将更改用参数，由亮的LED灯指示。
-
POWERLED灯当设备电源开启时亮。
-
POWER INPUT 可插入随货供应的电源线。
-
FOOTTSWitch)接口可插入wTS线连接脚踏开关，用于远程旁路效果信号。
12.OUTPUT接口通过 N^ 接头发送处理过的信号。 - INPUT接口可插入连接待处理源的 V^ / TR S 线。使用INPUT1（左边）用于单声道信号。
14.MIDI DIN Connector用于通过MIDI CC控制设备并更新其固件。
效果描述
| 特效 描述 | |
| 教堂效果 | 模拟大教堂听到的混响。这个效果的特点就是有一个长的混响和非常特殊的回声。它非常适用于独奏乐器和人声。 |
| 音乐厅效果 | 模拟中型音乐厅的混响。此预置非常适合所有的自然乐器如钢琴、当弦使用时,它也给人声一个有趣的感觉,例如,在民谣中。 |
| 俱乐部效果 | 模拟中型爵士俱乐部或剧院舒适的氛围。这个混响的特点是它的早反射和短衰减。此预置非常适用于人声、电钢琴、鼓、萨克斯管和其它乐器。 |
| 房间效果 | 模拟房间的典型特征。此预置非常适合鼓,吉他和人声或当你需要一种不引人注意的混响来给信号注入一些活力。 |
| 金板效果 | 模拟金箔混响板经典的声音,正如前录音室混响设备用法一样。这个效果具有自身非常密集的声音,且非常适合产生非常独特的混响,如用于鼓声和人声。 |
| 门式混响 | 模拟由门截止的混响类型,它在80年代非常流行。这个效果通常用于小军鼓或底鼓,但也可用于同其它乐器实现有趣的效果。 |
| 反向混响 | 产生混响尾音反转的混响。因此,混响音量不会随着时间减小而是增大。这个预置可用于具有各种各样信号的不寻常的效果。一个非常流行的应用是将它用于小军鼓。 |
| 环绕感 | 给信号提供空间信息,然而,不产生听得见的混响。此预置非常适用于鼓、键盘、吉他和人声或当你需要一种不引人注意没有混响的房间声音。 |
| 延迟 | 产生几种输入信号的回声/延迟,降低它们的电平并添加他们到原始信号回声效果),使用延迟预置产生在节奏方面非常有趣的效果。这种预置几乎可用于任何乐器。它特别适用于键盘、吉他和人声。 |
| 合唱 | 给原始信号添加温暖感,给予更多的圆滑和宽度。合唱几乎可用于任何应该听起来有点丰满的信号。 |
| 镶边 | 给信号一个美妙的“复古”感觉。镶边一直是一个很受吉他和键盘欢迎的效果,但是你也可产生有趣的声音与鼓声、人声或其它信号混合。 |
| 移相 | 这个效果添加输入信号的副本,然而,转移相位。相位是一个传 统的吉他、电子琴和键盘效果,但你也可产生独特的效果声与 鼓声或其它信号混合。 |
| 旋转 | 模拟莱斯利扬声器系统的加速、制动和旋转运动。快速旋转产 生有特色的颠音效果。传统上,这是用于电子琴的效果,然而, 这也可用于其它信号。 |
| 变调 | 这个效果添加另外的信号到原始信号,低于或高于原始音调。 这个效果特别适合通过较去谐提高吉他和人声的声音,或可以 用于动漫或动画电影中听到的极端声音效果。 |
| 延迟 + 湿响 | 这是延迟和音乐厅效果的一个有用的混合,非常适用吉他、 键盘和人声。 |
合唱 + 混响混合合唱和俱乐部效果，为吉他和电钢琴提供一个经典的效果。
112 113Quick Start GuideM100
FX参数
| 影响 | PARAMETER 旋钮 | TAP/SELECT 按钮 | TAP/SELECT LED |
| 大教堂混响时间 | 华晨关/开 | ||
| 音乐会混响时间 | 华晨关/开 | ||
| 俱乐部混响时间 | 华晨关/开 | ||
| 室混响时间 | 华晨关/开 | ||
| 金盘子混响时间 | 华晨关/开 | ||
| 门控版混响时间 | 华晨关/开 | ||
| 反向转速混响时间 | 华晨关/开 | ||
| 环境房间大小 | 华晨关/开 | ||
| 延迟重复 | 时间间隔TAP | 闪烁速度) | |
| 合唱 | 强度 | 拍拍拍 | 闪烁速度) |
| 镶边强度拍拍拍 | 闪烁速度) | ||
| 移相器强度拍拍 | 闪烁速度) | ||
| 回转式 | 强度 | 旋转速度 | 开关 |
| 音高变化 | 半音阶(-/-12) | 失谐 | 关/开 |
| 延迟+转速 | 延迟与混响比 | 时间间隔TAP | 闪烁速度) |
| 合唱+修订版 | 合唱与混响比率 | 混响时间 | 关/开 |
固件更新程序
为了确保您的M100设备具有最新的功能和改进，请按照以下步骤更新其固件。请在开始之前通读整个过程，以确保更新过程顺利进行。
1. 准备固件更新
软件要求：您需要MIDI通信软件，如MIDI-0X通过SYSEX命令上传固件更新文件（sxy）。
请确保此软件已安装并在您的计算机上正确配置后再继续。
2. 进入固件更新模式
连接MIDI接口，将MIDI电缆从您的计算机连接到位于M100后面板上的MIDIN连接器。
在更新模式下启动M100：按住M100上的TAP/SELECT按钮，同时插入直流电源插头以开启设备。继续按住TAP/SELECT按钮，直到看到以下指示灯：
TAP/SELECTLED应亮黄色。
- SIGNAL INDICATOR LEDs 和 BYPASS LED 应亮红色。
如果指示灯如描述的那样亮起，您的M100现在处于固件更新模式，并准备接收新的固件文件。
3.上传固件
打开固件文件：在您的计算机上，启动MIDI通信软件如MIDI-0X）并打开您要上传的syxfd固件更新文件。
开始上佳过程：使用您的MIDI软件的SYSEX文件发送程序开始上传过程。存细监控上传的进度。
重要：在上传过程中不要关闭或新开M100。如果中断更新，可能会导致同件损坏，您将需要重新开始。
4.确认更新完成
更新成功：上传成功完成后，M100上的LED将停止闪烁，表示固件更新成功。
更新失败：如果SIGNALINDICATORLEDs和BYPASSLED保持红色并且不熄灭，则更新过程失败。在这种情况下，您必须关闭M100并从头开始重新启动过程，并重复步骤2和3。
5. 故障排除
如果固件更新失败：
A) 确保所有连接都安全并且您的MIDI软件配置正确。
B) 仔细检查使用的是正确的 .sxyf 文件, 并且在上传过程中没有中断。
从步骤2开始，重复整个过程。
通过仔细遵循这些步骤，您可以成功更新您的M100的固件，确保是性能并获得最新功能。
114 115Quick Start GuideM100
MIDI通信指南
本节提供了如何通过MIDI持续控制（命令设置M100设备的MIDI通道并控制各种参数的说明。
设置MIDI通道
要在您的M100上设置MIDI通道，请按照以下步骤操作：
- 按住 BYPASS 按钮：按住 BYPASS 按钮，同时旋转 EFFECT SELECTOR 旋钮。
2.选择MIDI通道：EFFECTSELECTOR旋钮的位置对应于MIDI通道号。选择的效果号将成为新的MIDI通道。
注意：设备不会提供任何视觉或听觉反馈来确认通道更改。设置通道后，您可以开始发送MIDI CC命令。
MIDI持续控制（CC）命令
设置MIDI通道后，您可以使用MIDI CC命令控制M100上的各种参数。下表列出了可用的CC命令、相应的参数以及您可以发送的值。
使用这些命令通过MIDI实时操控M100的设置，增强您的性能或录音会话，对设备的功能进行精确控制。
设置或修改MIDI控制器配置时，请务必参考此表，以确保您的MIDI控制器与M100设备之间的通信准确无误。
| 输入项 | |
| 类型 | 14"TS 连接器,非平衡 |
| 阻抗 | 大约 7.5kΩ |
| 输出 | |
| 类型 | 14"TRS 连接器,阳抗平衡 |
| 阻抗 | 大约 220Ω |
| 最大限度。输出水平 | +10 dBi |
| 进出 | |
| 类型 | 14"TS 脚踏开关连接器 |
| 数字处理 | |
| 转换器 | 24位 Delta-Sigma, 128倍过采样 |
| 采样率 | 48 kHz |
| 系统规格 | |
| 频率响应 | 10 Hz至22 kHz,-3 dB |
| 动态范围 | 96 dB, 10 Hz至22 kHz |
| 失真 | 0.01% typ. @ 0 dBFS |
| 相声 | -76 dB @ 1 kHz |
| 信噪比 | 10 Hz至22 kHz>86 dB @ 0 dBu, A加权 |
| 电源 | |
| 电源连接 | 外部电源,12VDC,400mA |
| 电源电压 | |
| 美国/加拿大 | 120V~,60Hz |
| 英国/澳大利亚 | 240V~,50Hz |
| 中国 | 220V~,50Hz |
| 欧洲 | 230V~,50Hz |
| 日本 | 100V~,50-60Hz |
| 能量消耗 | 大约3.5W |
| 身体的 | |
| 尺寸高x宽x深) | 46x191x99mm(1.8x7.5x3.9") |
| 重量 | 0.6kg(1.3lbs) |
你住麽的国可是上在不 在场合，三足士才兰尼 托一の利用を助勤用 米。此与可，送品 足中问题解成能的可能 性が足。保证已限所 同的问题にしだは、製品を 送達前に必す工工
電源中接統者前，入力電壓在製品中記載載也的定格點一致達到的此之和標簽認了。不適切的電壓是、製品的損壞或保證の無動化につない可能性は要承当。
比一之交換須的必要為
者的场合是、必同以種類
及定格的比一之使用上
下<。不切切比一
一之的使用，火灾及安全上
のリスを引き起し、
saveの保証が無効に
り nearer。
4.滴切左使用上環境
为了确保最佳的服务和支持，我们建议您在购买后立即在musictribe.com注册您的MusicTribe产品，注册后，我们可以更快、更高效地协助您处理服务请求或保修索赔。此外，您还可以收到重要的产品更新、安全通知和相关文档。
在注册过程中，您还可以访问完整的有限保修条款和条件。请注意，保修范围和消费者权益可能因国家或地区而有所不同，请在注册时或通过我们的支持门户查询适用于您所在地区的条款。
2.技术支持与故障处理
如果您的设备发生故障或需要帮助，并且您所在地区没有Music剧位授权经销商，请在music剧位公司的支持”部分查阅授权服务提供商列表。
如果您的国家不在列表中，我们建议您首先使用在线支持资源，这可能有助于在无罪退货的情况下解决问题。对于保修相关事宜，请在退回产品之前确保提交线保保修索赔；未经授权的退货或未注册的索赔可能导致处理延误或保修无效。
3.未授权维修与修改为了保持保修有效，请勿自行拆卸、分解或维修产品。未经授权的人员或服务中心进行的维修或修改将导致保修失效，并可能影响产品的安全性或性能。
在连接电源之前，请确保输入电压与产品上标注的额定电压匹配。不正确的电压可能会导致永久性损坏并使保修失效。
如果需要更换保险丝，请仅使用相同类型和额定值的保险丝。使用不正确的保险丝可能会导致火灾或安全隐患，并使所有保修无效。
4.正确使用与环境
确保您的 Music Tribe 产品按照产品手册使用，并在推荐的操作条件下运行。暴露于过度潮湿、灰尘、高温或冲击可能会导致故障并使保修失效。
