用户手册 HD 717 MXA Plus Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件 和所附的安全提示，并遵守。 为日后使用或其他所有者使用方便请妥善保管两份手

仅为以下工作使用该高压清洗机： 用高压水束清洁机器、车辆、建筑物、工具和类似物

对于顽固的污垢，我们建议使用转子喷嘴特殊配件。 对于 HD...Plus，交货范围含有一个转子喷嘴。

脏污的水将导致提前磨损或在设备中沉积。 只给设备供应不超出以下极限值的净水或循环水： ● pH 值：6.5...9.5 Похибка К m/s

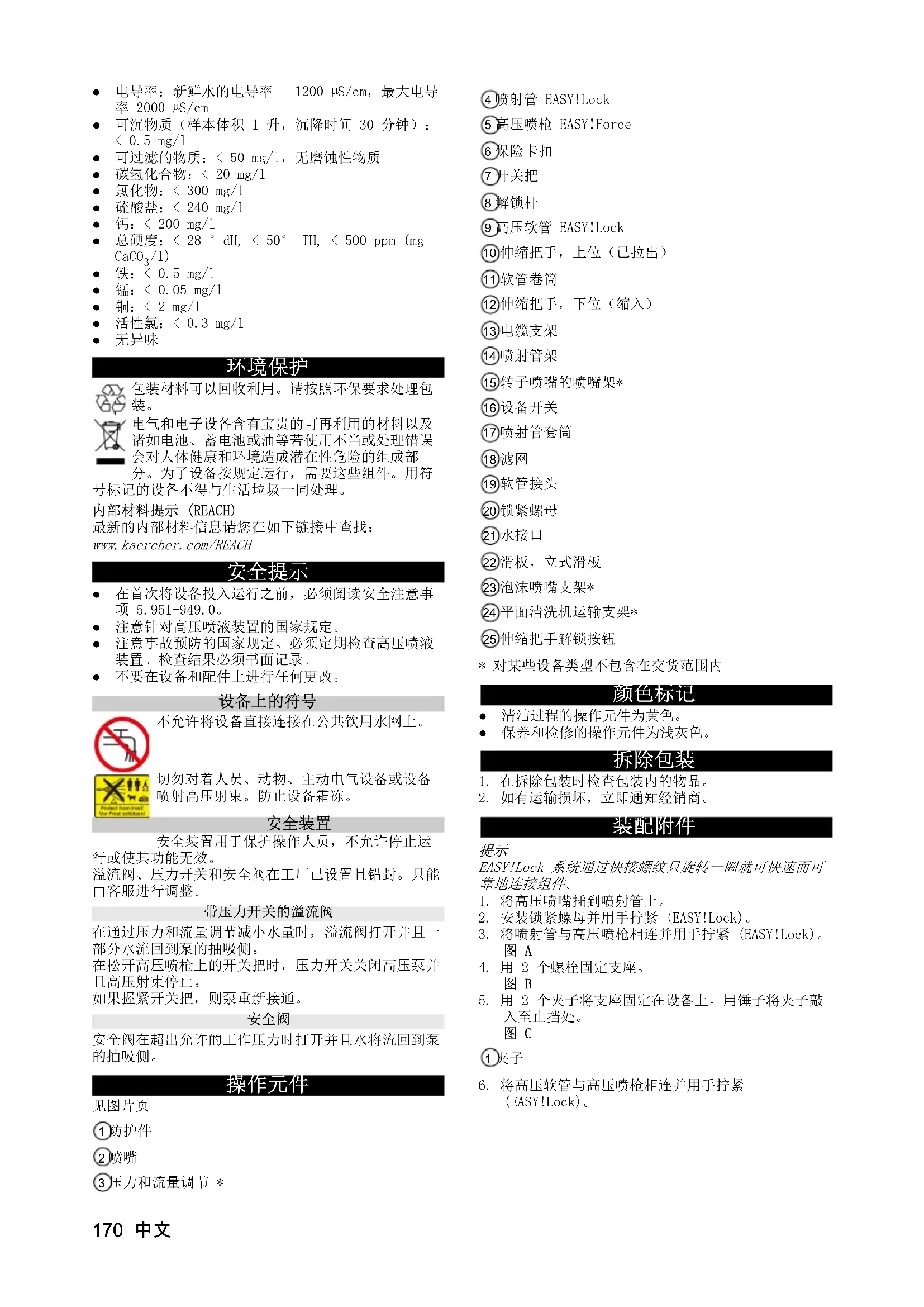

包装材料可以回收利用。请按照环保要求处理包

电气和电子设备含有宝贵的可再利用的材料以及 诸如电池、蓄电池或油等若使用不当或处理错误 会对人体健康和环境造成潜在性危险的组成部 分。为了设备按规定运行，需要这些组件。用符 号标记的设备不得与生活垃圾一同处理。 内部材料提示 (REACH) 最新的内部材料信息请您在如下链接中查找： www.kaercher.com/REACH

● 在首次将设备投入运行之前，必须阅读安全注意事 项 5.951-949.0。 ● 注意针对高压喷液装置的国家规定。 ● 注意事故预防的国家规定。必须定期检查高压喷液 装置。检查结果必须书面记录。 ● 不要在设备和配件上进行任何更改。

不允许将设备直接连接在公共饮用水网上。 切勿对着人员、动物、主动电气设备或设备 喷射高压射束。防止设备霜冻。

溢流阀、压力开关和安全阀在工厂已设置且铅封。只能

在通过压力和流量调节减小水量时，溢流阀打开并且一 部分水流回到泵的抽吸侧。 在松开高压喷枪上的开关把时，压力开关关闭高压泵并

安全阀在超出允许的工作压力时打开并且水将流回到泵

1 防护件2 喷嘴3 压力和流量调节 *4 喷射管 EASY!Lock5 高压喷枪 EASY!Force6 保险卡扣7 开关把8 解锁杆9 高压软管 EASY!Lock10 伸缩把手，上位（已拉出）11 软管卷筒12 伸缩把手，下位（缩入）13 电缆支架14 喷射管架15 转子喷嘴的喷嘴架*16 设备开关17 喷射管套筒18 滤网19 软管接头20 锁紧螺母21 水接口22 滑板，立式滑板23 泡沫喷嘴支架*24 平面清洗机运输支架*25 伸缩把手解锁按钮

● 清洁过程的操作元件为黄色。 ● 保养和检修的操作元件为浅灰色。

EASY!Lock 系统通过快接螺纹只旋转一圈就可快速而可

2. 安装锁紧螺母并用手拧紧 (EASY!Lock)。

3. 将喷射管与高压喷枪相连并用手拧紧 (EASY!Lock)。

5. 用 2 个夹子将支座固定在设备上。用锤子将夹子敲

用插头连接设备与电网。禁止与电网建立不可断开的连 接。插头用于断开电源。 连接值见铭牌或技术数据。

脏污的水流回到饮用水网中有健康危险。 请注意自来水公司的各项规定。 根据现行规定，在无系统分离装置的情况下绝不允许在 饮用水网上运行设备。使用 KÄRCHER 的系统分离装置或 符合 EN 12729 类型 BA 的系统分离装置。流经系统分 离装置的水为不可饮用水。始终将系统分离装置连接在 水源上，绝不能直接连接在设备的水接口上。

2. 用软管连接系统分离装置和水接口（最小长度 7.5

m，最小直径 1”）。 进水软管不包含在交货范围内。

207.0）和过滤器（订货号 4.730-012.0）。

3. 在有排气问题时，让设备运行 10 秒，然后关闭。

绝不要在已按下的位置上固定开关把和保险杆。 在保险杆损坏时，不要使用高压喷枪。 在设备上作业之前，将高压喷枪的保险卡扣向前推。

2. 卷起时，通过穿过软管调节卷起速度。

1. 打开高压喷枪：按下保险杆和开关把。

2. 关闭高压喷枪：松开保险杆和开关把。

设备装配了一个压力开关。只在高压喷枪打开时，电机

3. 打开高压喷枪的保险，为此将高压喷枪的保险卡扣

5. 对于带压力和流量调节装置的设备：通过扭转压力

为了用清洁剂运行，需要斗式泡沫枪（选项）。

错误地处理清洁剂有健康危险 注意清洁剂上的安全注意事项。

不合适的清洁剂可能损坏设备和待清洗的对象。 只使用 KÄRCHER 许用的清洁剂。 遵守清洁剂随附的剂量建议和提示。 为了保护环境，尽量少使用清洁剂。 KÄRCHER 清洁剂可确保无故障地作业。请咨询我们或索 取我们的产品目录或我们的清洁剂信息页。 图 D 1 泡沫喷嘴2 容器3 挡板组件 清洁剂的混合：3=高，2=中等，1=低 4 抽吸软管5 高压喷枪 EASY!Force

6. 在高压喷枪上装上泡沫喷嘴并用手拧紧。

1. 将少量清洁剂喷射到干燥的表面上并让其起作用

在使用后必须冲洗泡沫喷枪，以避免清洁剂沉积。

5. 运行泡沫喷嘴约 1 分钟，以冲出残留的清洁剂。

2. 关闭高压喷枪的保险，为此将保险卡扣向前推。

在关闭设备时，水压将降低约 70%。以此可降低高压喷 枪的操作力和提高设备的使用寿命。

1. 打开高压喷枪的保险，为此将保险卡扣向后推。

3. 将设备开关转至“I”位并让设备运行 5 至 10

9. 关闭高压喷枪的保险，为此将保险卡扣向前推。

1. 将喷射管与高压喷枪放入喷射管套筒中并在喷射管

4. 按下伸缩把手的解锁按钮并压下伸缩把手。

霜冻将毁坏水未完全排空的设备。 将设备保管在无霜冻的地方。 如果无法无霜冻地进行存放：

3. 让设备最长运行 1 分钟，直至泵和管道排空。

使用用于机动车的、通用的乙二醇基防冻剂。注意防冻

1. 在用车辆运输时，根据现行的准则防止其滑动和倾

2. 在较长距离搬运时，用拉伸缩把手的方式来拖动设

3. 上楼梯时，将设备逐个台阶地向上拉。滑板可防止

1. 将平面清洗机的管接头插到高压清洗机的运输支架

设备意外起动和触点有受伤危险。 在任何作业之前关闭设备并拔下电源插头。

可以与您的经销商协议定期的安全检查或签订保养合

1. 检查连接线是否损坏，立即让获得授权的客服或电

3. 检查设备是否密封。每分钟 3 滴水是允许的。在不

提示： 将软管接头的六角对准设备中的接口。

3. 向下转放油软管并将其保持在接油容器上。

当定位器松开时，软管卷筒可能突然飞速旋转。 请严格按照以下步骤操作并根据说明固定软管卷筒。

3. 将内六角扳手（对边宽度 17）通过六角形开口插

入外壳中。插入扳手，直至软管卷筒锁定。 图 I 1 六角形开口

图 J 1 螺栓2 高压软管3 软管止动器

图 K 1 保险锁扣2 软管接口3 高压软管

7. 从软管接口中拔出高压软管。中文 173

8. 将新的高压软管通过两个软管导向辊导入并插进软

管接口中。注意软管卷筒的旋转方向。 图 L 1 软管导向辊

10.检查所有垫圈是否位于保险锁扣后面。 11.在高压软管另一端安装软管止动器。到软管末端的 距离约为 1 米（到高压喷枪）。 12.固定住软管卷筒并拔出内六角扳手。 13.通过拉动高压软管解锁软管卷筒，让高压软管慢慢 收卷。握住软管以便控制收卷速度。 14.重新安装盖罩。

设备意外启动和触电有受伤危险。 在任何作业之前关闭设备并拔下电源插头。 只让获得授权的客服检查和修理电气部件。 在出现本章中未列出的故障时、在有疑问时和在有明确 提示时，请联系获得授权的客服。

a 将设备开关调到“0”位。 b 让设备至少冷却 15 分钟。 c 将设备开关调到“1”位。 在电气故障时，请联系客服。

检查喷嘴的大小，所需的大小请见“技术数据”一

检查进水量，所需的水量请见“技术数据”一章。

每分钟最多流出 3 滴水是允许的。 在不密封性更严重时，让客服检查设备。

给设备排气，见“给设备排气”一章。 在需要时，请联系客服。

将更大的挡板插到抽吸软管上。 检查抽吸软管和泡沫喷嘴是否沉积了清洁剂。用温

只允许使用原厂附件和备件，它们可以确保设备安全无

我们的主管销售公司所发布的质量保证条件在每个国家 均适用。在质量保证期内，如果您的产品发生了任何故 障，我们都将为您提供免费维修，但是这种故障应当是 由于机身材料或制造上的缺陷造成的。如属质量保证情 况，请凭发票联系贵方经销商或就近联系获得授权的客

电压 V 230 230 400 230 230 400 400 相位 ~ 1131133 频率 Hz 50 50 50 50 50 50 50 连接功率 kW 3,1 2,3 4,2 3,3 3,4 4,2 4,6 防护类型 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 电源保险丝（慢熔型） A 16 10 16 16 16 16 16 延长线 30 m mm

进水压力（最高） MPa1111111 进水温度（最高） °C 60 60 60 60 60 60 60 进水量（最小） l/min 13 13 15 13 15 15 16 抽吸高度（最高） m 0,5 0,5 0,5 0,5 0,5 0,5 0,5

标准喷嘴的大小 033 038 040 034 043 042 042 工作压力 MPa15121716141618 工作压力（最高） MPa 22,5 18 25,5 24 21 24 27 输送量，水 l/min 9,3 9,6 11,6 9,9 11,5 11,6 12,5 高压喷枪的后坐力 N 28,6 28,6 35,5 30 32,2 34,5 41,8174 中文 条例规定的例外原因 (EU) 2019/1781 依恋 I 部分 2 (12): j)

典型的工作重量 kg 37373945464648 长度 mm 455 455 455 455 455 455 455 宽度 mm 400 400 400 400 400 400 400 高度，伸缩把手下位，（上位） mm 890 (970)

dB(A) 74 74 78 72 69 72 73 不确定度 K
