用户手册 Omega CS 12 MAGNAT

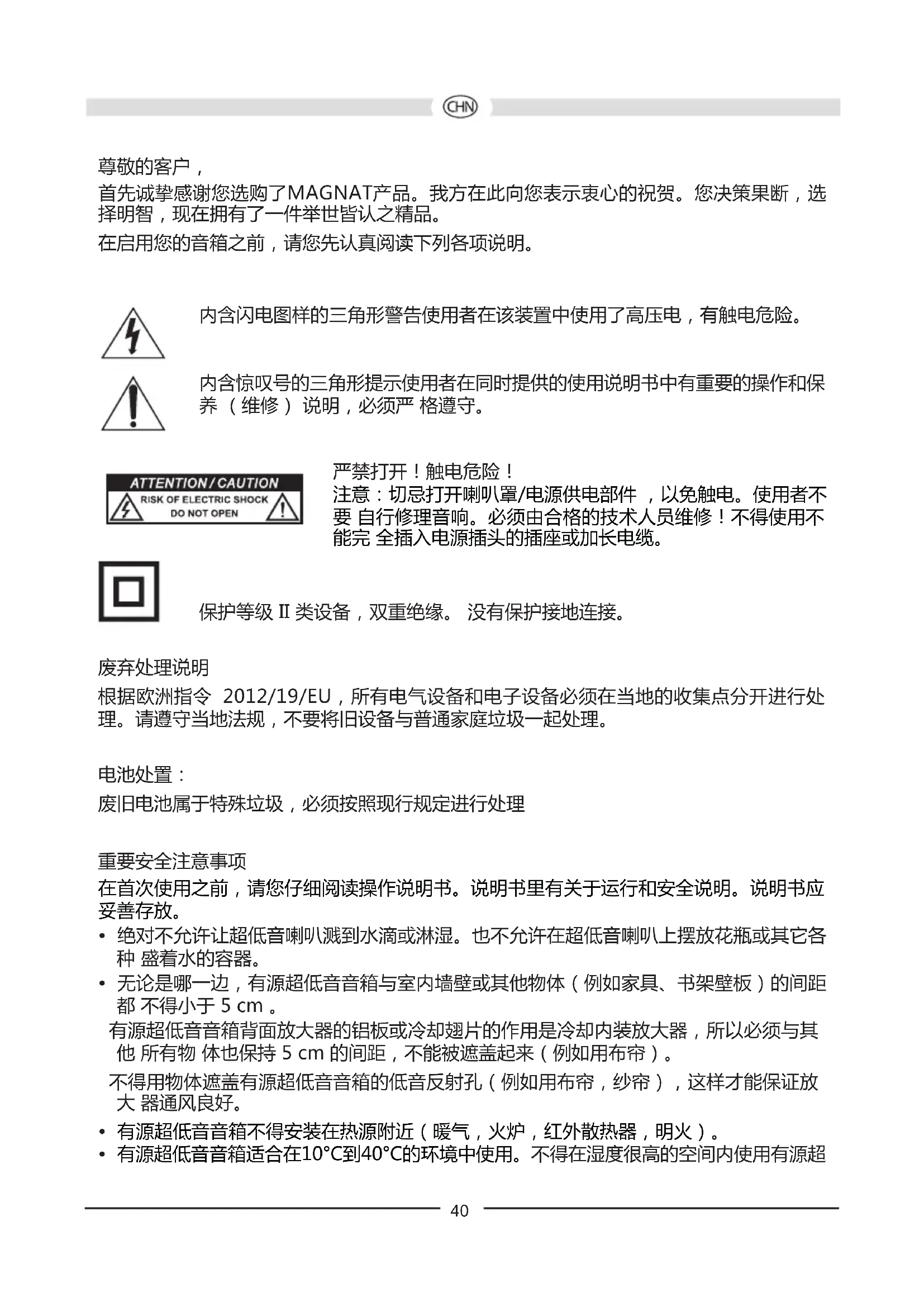

首先诚挚感谢您选购了MAGNAT产品。我方在此向您表示衷心的祝贺。您决策果断，选择明智，现在拥有了一件举世皆认之精品。

在启用您的音箱之前，请您先认真阅读下列各项说明。

内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。

内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养（维修）说明，必须严格遵守。

严禁打开！触电危险！

注意：切忌打开喇叭罩/电源供电部件，以免触电。使用者不要自行修理音响。必须由合格的技术人员维修！不得使用不能完全插入电源插头的插座或加长电缆。

保护等级 II 类设备，双重绝缘。没有保护接地连接。

废弃处理说明

根据欧洲指令 2012/19/EU，所有电气设备和电子设备必须在当地的收集点分开进行处理。请遵守当地法规，不要将旧设备与普通家庭垃圾一起处理。

电池处置：

废旧电池属于特殊垃圾，必须按照现行规定进行处理

重要安全注意事项

在首次使用之前，请您仔细阅读操作说明书。说明书里有关于运行和安全说明。说明书应妥善存放。

• 绝对不允许让超低音喇叭溅到水滴或淋湿。也不允许在超低音喇叭上摆放花瓶或其它各种盛着水的容器。
• 无论是哪一边，有源超低音音箱与室内墙壁或其他物体（例如家具、书架壁板）的间距都不得小于 5 ~cm 。

有源超低音音箱背面放大器的铝板或冷却翅片的作用是冷却内装放大器，所以必须与其他所有物体也保持5 cm的间距，不能被遮盖起来（例如用布帘）。

不得用物体遮盖有源超低音音箱的低音反射孔（例如用布帘，纱帘），这样才能保证放大器通风良好。

• 有源超低音音箱不得安装在热源附近（暖气，火炉，红外散热器，明火）。
• 有源超低音音箱适合在 10^ C 到 40^ C 的环境中使用。不得在湿度很高的空间内使用有源超

低 音音箱。

• 在有源超低音音箱上切勿放置带明火的物件（例如蜡烛）。
• 不要用湿手碰或连接电源电缆。
• 使电源电缆远离暖气设备。
• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电缆更换它。
• 禁止把重物放在电缆上。
• 应该随时可以方便地够到电源插头。
• 如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天气时，也应切断音响的电源。这样才能防止雷电击入损坏音响。
• 不得使用清洁剂或化学稀释剂，否则会损坏表面。
• 必须由合格的专业技术人员维修音响，否则高压电会对操作人员产生触电危险。

放置

人的耳朵是无法测定超低音音箱播放频率范围的方位的，所以它的放置位置通常比较随便。不过我们还是建议将它放在听者的前方与前置音箱的附近为宜。此外您还应该注意它与两侧和后方的物件或墙壁的距离至少要有20厘米，否则会影响低音播放的效果。

超低音音箱的操作部件(图1)

接电源 (9)

由于这是一个有内装放大器的超低音喇叭，所以必须用随货一起收到的电源电线将它接入供电电路中。

运行模式转换开关 (1), 运行状况的发光二极管显示灯 (3), 电源开关 (8)

	电源开关 ON (开着)	电源开关 OFF (关着)
运行模式转换开关 ON (开着)	低音扬声器持续运行,显示屏已开启。调到这个状态,播放较长段弱声节目会有较好的效果(防止无意之中误关超低音音箱)。	超低音音箱关着电源显示发光二极管熄灭如果较长时间停机不用,应选择使用这个调试状态。
运行模式转换开关. AUTO(处于自动运作位置)	已启用自动开启/关闭功能(理想的调试状态)。超低音音箱先处于睡眠状态,电源显示发光二极管亮红灯。如果低音扬声器接收到来自接收器的信号,它将自动打开并开启显示器。如果低音扬声器未接收到信号,则在 20 分钟后自动切换至待机模式。显示屏将关闭。 发光二极管亮红灯。

线性输入口(2)

接收器/放大器(立体声运作)低电平输出的连接见图3。

带低电平超低音音箱输出的AV-接收器/放大器的连接见图2。

音量调节装置 (4) 和遥控器 (11)

用这个调节器在低音区调出您喜欢的音量:

1. 使用调节器 (4) 和遥控器 (11) 上的 - 和 + 按钮分别调节低音扬声器的音量。
2. 非常重要: 将电平调至最左限度 (最小音量)。
3. 播放音乐，然后用放大器调节器调出您最喜欢的音量。
4. 用电平调节器将低音电平调到您最喜欢的音量。

音量可在 0-40 之间设置（通过背面的音量调节和/或通过遥控器上的 +/-）。

分频调节器 (5)

用于调节您的超低音音箱所能运作的最高频率。当它同书架式喇叭组合运作时，应将频率调在大约50赫-150赫，如果是使用站立式喇叭，那么调在50赫-100赫为佳。调节范围50－150 Hz。

低音扩展 (6)

通过此调节器，可以将约 28 Hz 的低音范围升高至电平 0-8 dB。

易于调整深沉的低音使其适应于室内，也适应于个人品味。

相位开关 (7)

通常相位开关应调在(0°)。在少数情况下，如果将相位调到180°，效果会更好（例如在超低音音箱与前置卫星音箱相距很远的情况下，或是在音响空间的听觉效果不佳的情况下）。总之基本原则是：当音色在较低的基调区圆润饱满时，调节位置便是正确的。

保险丝 (10)

只许使用放大器背面保险丝托旁边所给的保险丝类型。

遥控器 (STBY/ ON)

通过 STBY / ON 按钮，您可以手动打开 Omega CS 12 或切换到待机模式。

保养

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音箱表面上.

技术参数

Omega CS 12

配置: 封闭式有源低音炮, Front-Fire

装配：300 mm woofer

输出功率 RMS / 最大Max.: 500 / 1150 瓦

频率范围: 18 - 200 赫

分频点: 50 - 150 赫, 可调节

尺寸 (宽x高x长): 385 x 400 x 465 毫米

配件: 电源电线

遥控器，包括电池 (2 x AAA)

可能做技术改动
