Omega CS 12 - Subwoofer MAGNAT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer activo
Marca	Magnat
Modelo	Omega CS 12
Configuración	Subwoofer cerrado activo, Front-Fire
Altavoz	Woofer de 300 mm
Potencia de salida (RMS)	500 vatios
Potencia de salida (máx)	1150 vatios
Ancho de banda	18 – 200 Hz
Frecuencia de corte	50 – 150 Hz, ajustable
Dimensiones (An x Al x Pr)	385 x 400 x 465 mm
Peso	No especificado en el manual
Alimentación	Red eléctrica mediante cable incluido
Consumo	No especificado
Entradas	Entrada de línea (RCA) para receptor/amplificador
Ajustes	Volumen, frecuencia de corte, refuerzo de graves (28 Hz), fase (0°/180°)
Funciones	Modo Auto (reposo después de 20 min), modo On (permanente), control remoto con reposo
Accesorios incluidos	Cable de alimentación, control remoto, pilas (2 x AAA)
Mantenimiento y limpieza	Limpiar con un producto de limpieza doméstico suave; evitar barnices o disolventes químicos
Instrucciones de seguridad	Distancia de al menos 5 cm de paredes y objetos; no exponer al agua; temperatura ambiente 10-40°C
Garantía	5 años en los altavoces, 2 años en el amplificador (para el primer propietario)
Piezas de repuesto y reparabilidad	Reparaciones solo por personal calificado; fusible reemplazable (tipo indicado en el amplificador)
Información general	Manual disponible en varios idiomas; desecho conforme a la directiva RAEE

Preguntas frecuentes - Omega CS 12 MAGNAT

¿Cómo conectar el subwoofer Omega CS 12 a un amplificador?

Utilice la entrada de línea (RCA) en la parte posterior del subwoofer. Conéctela a la salida de subwoofer de su amplificador o receptor AV. Para una conexión estéreo, conecte las salidas frontales izquierda/derecha del amplificador a las entradas de línea del subwoofer.

¿Qué ajustes de volumen y frecuencia de corte se recomiendan?

Comience con el volumen en cero, luego reproduzca música y aumente gradualmente el volumen del amplificador. Ajuste después el nivel de graves según su gusto con el botón de Volumen (0-40) o el control remoto. La frecuencia de corte (50-150 Hz) depende de sus altavoces: 50-150 Hz para altavoces de estantería, 50-100 Hz para columnas.

¿Qué significan los modos AUTO y ON en el interruptor de modo?

El modo AUTO activa el reposo automático: el subwoofer se enciende cuando recibe una señal y entra en reposo después de aproximadamente 20 minutos sin señal (LED rojo). El modo ON mantiene el subwoofer encendido permanentemente, ideal para pasajes largos a bajo volumen.

¿Cómo usar el control remoto?

El control remoto permite ajustar el volumen con las teclas + y - (de 0 a 40) y poner el subwoofer en reposo o encenderlo con la tecla STBY/ON. Asegúrese de que las pilas (2 x AAA) estén instaladas.

¿Cuándo usar el interruptor de fase (0° o 180°)?

Por defecto, ajuste en 0°. En caso de gran distancia entre el subwoofer y los altavoces frontales, o si la acústica de la sala es deficiente, pruebe la posición 180°. Elija aquella donde los graves sean más homogéneos.

¿Cómo limpiar el subwoofer?

Use un paño suave y un producto de limpieza doméstico suave. Nunca use barniz para muebles o disolventes químicos que puedan dañar la superficie.

¿Cuáles son las precauciones de seguridad importantes?

Coloque el subwoofer a al menos 5 cm de paredes y objetos para una buena ventilación. No lo exponga al agua, llamas abiertas (velas) o fuentes de calor. La temperatura ambiente debe estar entre 10°C y 40°C. Desconecte el cable de alimentación en caso de tormenta o ausencia prolongada.

¿Cuál es la garantía de este producto?

Magnat ofrece 5 años de garantía en los altavoces y 2 años en el amplificador para el primer propietario. La garantía cubre defectos de material y fabricación. Conserve el comprobante de compra y el embalaje original.

¿Puedo reparar yo mismo el subwoofer?

No, cualquier reparación debe ser realizada por personal calificado. Abrir la carcasa expone a riesgos de descarga eléctrica. El único elemento reemplazable por el usuario es el fusible, que debe ser del tipo indicado en el amplificador.

¿Cómo desechar el Omega CS 12 al final de su vida útil?

No deseche el aparato con los residuos domésticos. Conforme a la directiva RAEE, deposítelo en un punto de recogida adecuado. Las pilas usadas también deben reciclarse por separado.

MANUAL DE USUARIO Omega CS 12 MAGNAT

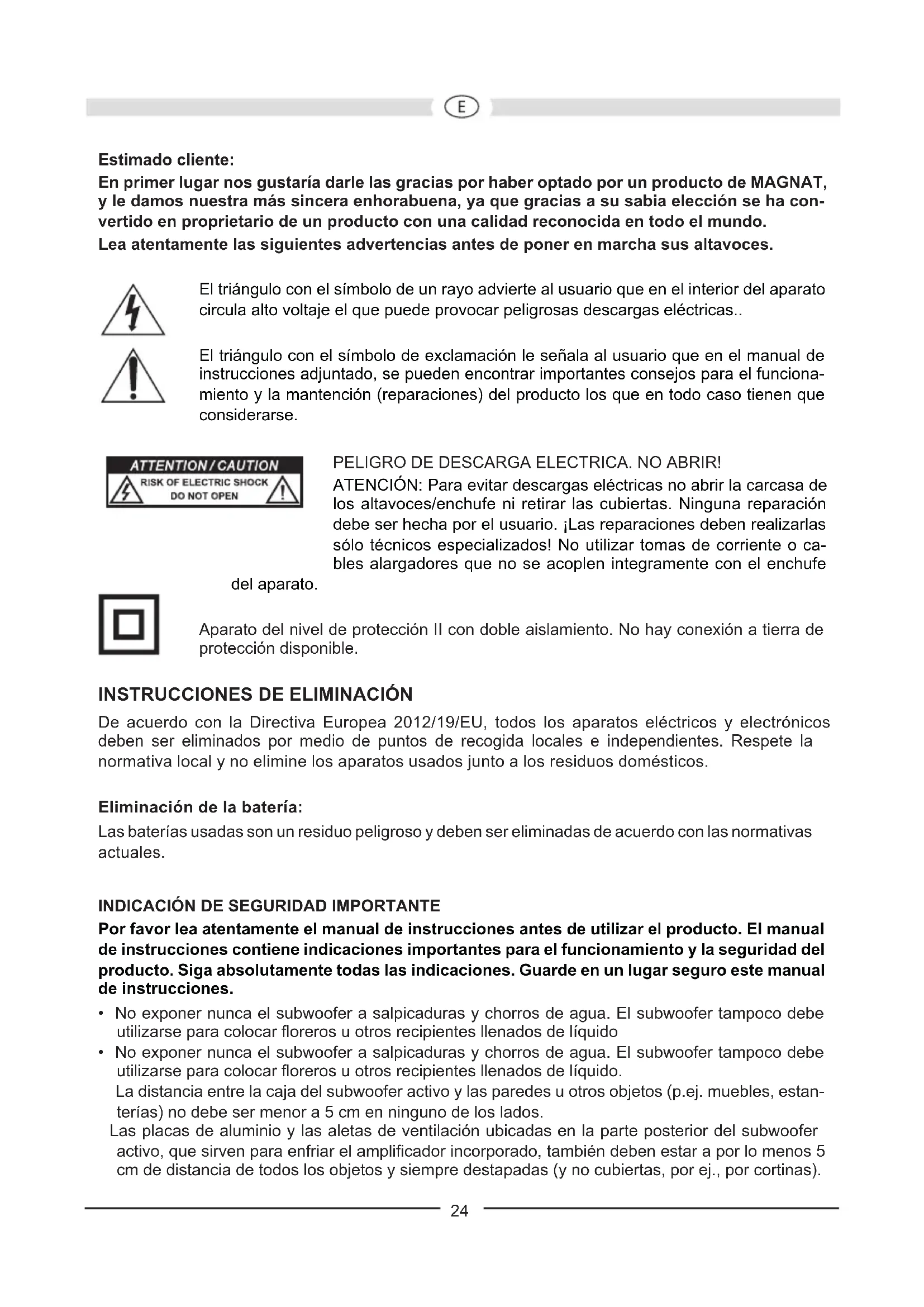

En primer lugar nos gustaría darle las gracias por haber optado por un producto de MAGNAT, y le damos nuestra más sincera enhorabuena, ya que gracias a su sabia elección se ha convertido en proprietario de un producto con una calidad reconocida en todo el mundo.

Lea atentamente las siguientes advertencias antes de poner en marcha sus altavoces.

El triángulo con el símbolo de un rayo advierte al usuario que en el interior del aparato circula alto voltaje el que puede provocar peligrosas descargas eléctricas..

El triángulo con el símbolo de exclamación le señala al usuario que en el manual de instrucciones adjuntado, se pueden encontrar importantes consejos para el funcionamiento y la mantención (reparaciones) del producto los que en todo caso tienen que considerarse.

PELIGRO DE DESCARGA ELECTRICA. NO ABRIR!

ATENCIÓN: Para evitar descargas eléctricas no abrir la carcasa de los altavoces/enchufe ni retirar las cubiertas. Ninguna reparación debe ser hecha por el usuario. ¡Las reparaciones deben realizarlas sólo técnicos especializados! No utilizar tomas de corriente o cables alargadores que no se acoplen integramente con el enchufe

del aparato.

Aparato del nivel de protección II con doble aislamiento. No hay conexión a tierra de protección disponible.

INSTRUCCIONES DE ELIMINACIÓN

De acuerdo con la Directiva Europea 2012/19/EU, todos los aparatos eléctricos y electrónicos deben ser eliminados por medio de puntos de recogida locales e independientes. Respete la normativa local y no elimine los aparatos usados junto a los residuos domésticos.

Eliminación de la batería:

Las baterías usadas son un residuo peligroso y deben ser eliminadas de acuerdo con las normativas actuales.

INDICACIÓN DE SEGURIDAD IMPORTANTE

Por favor lea atentamente el manual de instrucciones antes de utilizar el producto. El manual de instrucciones contiene indicaciones importantes para el funcionamiento y la seguridad del producto. Siga absolutamente todas las indicaciones. Guarde en un lugar seguro este manual de instrucciones.

• No exponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofer tampoco debe utilizarse para colocar floreros u otros recipientes llenados de líquido
• No exponer nunca el subwoofer a salpicaduras y chorros de agua. El subwoofer tampoco debe utilizarse para colocar floreros u otros recipientes llenados de líquido.

La distancia entre la caja del subwoofer activo y las paredes u otros objetos (p.ej. muebles, estanterías) no debe ser menor a 5 cm en ninguno de los lados.

Las placas de aluminio y las aletas de ventilación ubicadas en la parte posterior del subwoofer activo, que sirven para enfriar el amplificador incorporado, también deben estar a por lo menos 5 cm de distancia de todos los objetos y siempre destapadas (y no cubiertas, por ej., por cortinas).

La(s) apertura(s) de reflexión de bajos del subwoofer activo deben estar siempre destapadas (y no cubiertas, p. ej., por cortinas) a fin de asegurar la adecuada ventilación del amplificador.

• El subwoofer activo no debe ser puesto cerca de fuentes de calor (calefactores, hornos, radiadores, chimeneas).
• Utilice el subwoofer únicamente a una temperatura ambiente / de sala entre 10 °C y 40 °C. El subwoofer activo no debe ser utilizado en habitaciones con humedad ambiental muy elevada.
• Rogamos no colocar objetos con llama abierta (p.ej. velas) sobre el subwoofer activo.
• No tocar ni enchufar el cable de conexión eléctrica con las manos húmedas.
• Mantener el cable lejos de calefactores y no colocar nunca objetos pesados sobre él.
• No continúe utilizando el dispositivo si existen señales visibles de deterioro en el cable de alimentación. Un cable deteriorado no debe ser reparado, sino reemplazado.
• El enchufe sirve de unidad de desconexión y siempre tiene que estar libre y accesible.
• En caso de que no se utilicen el aparato y sus componentes por un largo tiempo (por ejemplo, al ir de vacaciones) debe retirar el enchufe de alimentación del tomacorriente. Asimismo debe desenchufarse el aparato en caso de tormentas eléctricas, para evitar daños por la caída de rayos y subidas de voltaje.
• No utilice productos de limpieza o disolventes químicos durante la limpieza. Ello podría dañar la superficie del dispositivo.
• Las reparaciones tienen que ser hechas siempre por técnicos especializados, ya que el usuario corre el peligro de exponerse a altos voltajes o a otros tipos de riesgos.

EL SUBWOOFER ACTIVO MAGNAT OMEGA CS 12

Si bien este aparato está adaptado de forma óptima tanto óptica como acústicamente de altavoces MAGNAT, por supuesto también puede utilizarse combinado con otros altavoces.

COLOCACION

El campo de frecuencia que da el subwoofer no es localizable por el oído humano, por lo que la colocación no suele resultar problemática. No obstante, es preferable colocarlo delante del lugar de audición, cerca del altavoz frontal. Asimismo, se recomienda que la distancia lateral y la trasera de objetos y paredes sea de al menos 20 cm, ya que en caso contrario la reproducción de sonidos bajos puede verse afectada.

LOS ELEMENTOS DE MANEJO DEL SUBWOOFER (FIGURA 1)

Conexión a la red (9)

Dado que se trata de un subwoofer con amplificador incorporado, éste debe conectarse a la línea de alimentación a través del cable adjunto.

Interruptor modo de funcionamiento (1), indicador led del estado de funcionamiento (3), interruptor power (8)

	Interruptor Power ON	Interruptor Power OFF
Interruptormodo defunciona-mientoON	Subwoofer en funcionamiento continuo, la pantalla está encendidaAjuste apropiado para reproducir programas con pasajes largos de bajo volumen (se evita que se apague el subwoofer involuntariamente).	el subwoofer está apagado,Diodo luminoso apagado.Si el aparato no va a utilizarse durante un largo espacio de tiempo, se recomienda que se seleccione este modo.
Interruptormodo defuncionamientoAUTO	El encendido / apagado automático es activado (ajuste recomendado).Si el subwoofer recibe una señal del receptor, se activa automáticamente y se enciende la pantalla.Si el subwoofer deja de recibir señal, vuelve automáticamente al modo Standby después de unos 20 minutos. La pantalla está apagada y el diodo luminoso se ilumina en rojo.

Entradas de línea (2)

Para conectar en las salidas de bajo nivel del receptor/amplificador (Modo estéreo), veáse la figura 3.

Para conectar en las salidas del subwoofer de bajo nivel del receptor AV, veáse la figura 2.

Regulación del volumen (4) y mando a distancia (11)

Con este regulador ajusta el volumen en el campo de bajos de la siguiente manera:

1. Utilice el regulador (4) y los botones - y + del mando a distancia (11) para ajustar el volumen del subwoofer de forma independiente.
2. Muy importante: Girar el regulador de nivel hasta el tope izquierdo (volumen más bajo).
3. Comience a escuchar música y aumente el volumen con el regulador del amplificador hasta el nivel deseado.
4. Llevar el nivel de bajos con el regulador de nivel al volumen deseado.

El volumen puede ajustarse entre 0 – 40 (mediante el regulador de volumen situado en la parte posterior y/o mediante el volumen del mando a distancia +/-).

Regulador de frecuencia de separacion (5)

Con ello se ajusta la frecuencia máxima hasta la que debe funcionar el subwoofer. En combinación con los altavoces para la estantería la frecuencia debería ser ajustada de 50 Hz – 150 Hz. En el caso de que se use los altavoces de estantes, el ajuste más útil sería de 50 Hz – 100 Hz.

Margen de ajuste de 50 – 150 Hz.

Regulador de Bass Extension (6)

El rango de bajos inferior de aprox. 28 Hz puede incrementarse en un nivel de 0 – 8 dB mediante este regulador. Esto facilita la adaptación de los bajos plenos al espacio, pero también al gusto personal.

Interruptor de fases (7)

Normalmente, el interruptor de fases deberá estar en la posición (0°). No obstante, en unos pocos casos podrá resultar beneficioso el colocar la fase a 180° (p. ej., en los casos en los que el subwoofer se encuentre a una gran distancia de los altavoces delanteros o cuando las características acústicas del lugar no sean las más adecuadas). En general: la posición en la que la gama de sonido baja inferior suene mejor será la adecuada.

Fusible (10)

Como fusible debe utilizarse sólo el tipo indicado en el dorso del amplificador en el triángulo impreso al lado del sujetafusible.

Mando a distancia (STBY/ON) (11)

Puede encender el Omega CS 12 manualmente o ponerlo en modo Standby con el botón STBY/ON.

LIMPIEZA

Se recomienda limpiar las superficies con un producto de limpieza suave; no utilice en ningún caso limpiamuebles o productos similares.

DATOS TÉCNICOS

Omega CS 12

Configuración: Subwoofer activo cerrado, Front-Fire

Componentes: 300 mm woofer

Potencia de salida RMS/Máx.: 500 / 1150 vatios

Gama de frecuencias: 18 – 200 Hz

Frecuencia de separación: 50 – 150 Hz, regulable

Dimensiones (an x al x pr): 385 x 400 x 465 mm

Accesorios: Cable de la red

Mando a distancia con batería incluída (2 x AAA)

Reservados los derechos de realizar cambios técnicos.
