BRUKSANVISNING Omega CS 12 MAGNAT

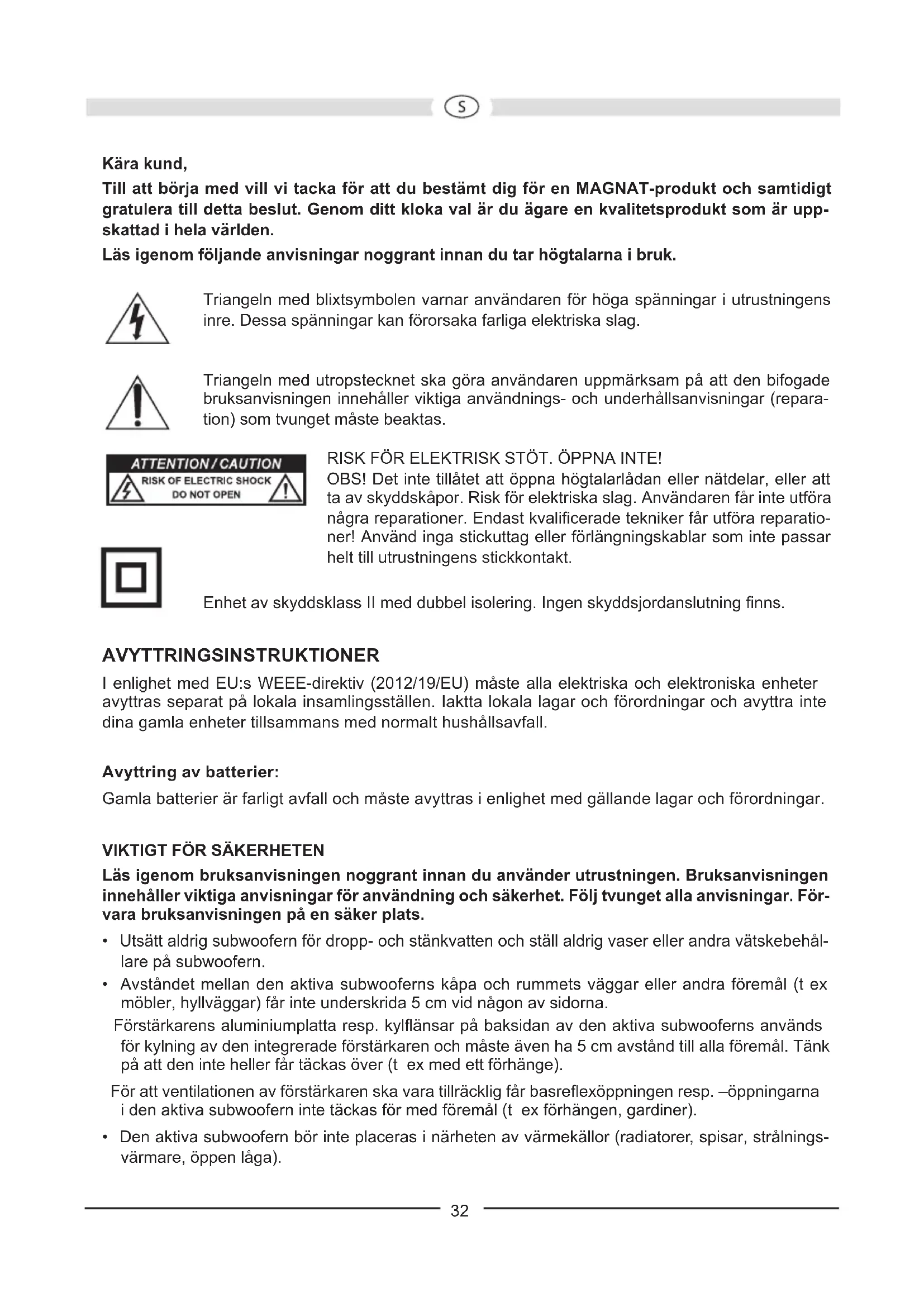

Till att börja med vill vi tacka för att du bestämt dig för en MAGNAT-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.

Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.

Triangeln med blixtsymbolen varnar användaren för höga spänningar i utrustningens inre. Dessa spänningar kan förorsaka farliga elektriska slag.

Triangeln med utropstecknet ska göra användaren uppmärksam på att den bifogade bruksanvisningen innehåller viktiga användnings- och underhållsanvisningar (reparation) som tvunget måste beaktas.

RISK FÖR ELEKTRISK STÖT. ÖPPNA INTE!

OBS! Det inte tillåtet att öppna högtalarlådan eller nätdelar, eller att ta av skyddskåpor. Risk för elektriska slag. Användaren får inte utföra några reparationer. Endast kvalificerade tekniker får utföra reparationer! Använd inga stickuttag eller förlängningskablar som inte passar helt till utrustningens stickkontakt.

Enhet av skyddsklass II med dubbel isolering. Ingen skyddsjordanslutning finns.

AVYTTRINGSINSTRUKTIONER

I enlighet med EU:s WEEE-direktiv (2012/19/EU) måste alla elektriska och elektroniska enheter avyttras separat på lokala insamlingsställen. Iaktta lokala lagar och förordningar och avyttra inte dina gamla enheter tillsammans med normalt hushållsavfall.

Avyttring av batterier:

Gamla batterier är farligt avfall och måste avyttras i enlighet med gällande lagar och förordningar.

VIKTIGT FÖR SÄKERHETEN

Läs igenom bruksanvisningen noggrant innan du använder utrustningen. Bruksanvisningen innehåller viktiga anvisningar för användning och säkerhet. Följ tvunget alla anvisningar. Förvara bruksanvisningen på en säker plats.

• Utsätt aldrig subwoofern för dropp- och stänkvatten och ställ aldrig vaser eller andra vätskebehållare på subwoofern.
• Avständet mellan den aktiva subwooferns käpa och rummets väggar eller andra föremål (t ex möbler, hyllväggar) får inte underskrida 5 cm vid någon av sidorna.
  Förstärkarens aluminiumplatta resp. kylflänsar på baksidan av den aktiva subwooferns används för kylning av den integrerade förstärkaren och måste även ha 5 cm avständ till alla föremål. Tänk på att den inte heller får täckas över (t ex med ett förhänge).

För att ventilationen av förstärkaren ska vara tillräcklig får basreflexöppningen resp. —öppningarna i den aktiva subwoofern inte täckas för med föremål (t ex förhängen, gardiner).

- Den aktiva subwoofern bör inte placeras i närheten av värmekällor (radiatorer, spisar, strålningsvärmare, öppen låga).

• Subwoofer är avsedd för användning inom temperaturintervallet 10°C till 40°C.. Den aktiva subwoofern får inte användas i rum med mycket hög luftfuktighet.
• Ställ inga föremål med öppen låga (t ex stearinljus) på den aktiva subwoofern.
• Om du har fuktiga händer får du inte ta i nätkabeln eller ansluta den.
• Se till att nätkabeln inte befinner sig i närheten av värmeapparater.
• Vid skador på nätkabeln, bör du skilja utrustningen åt från nätet. En skadad kabel får inte repareras, utan måste bytas ut komplett.
• Lägg aldrig några tunga föremål på nätkabeln.
• Nätkontakten fungerar som avstängningsanordning och måste alltid vara fritt åtkomlig.
• Om utrustningen inte ska användas under längre tid (t ex inför semester), bör du skilja den åt från elnätet genom att dra ut stickkontakten. Även vid åskväder bör du skilja utrustningen åt från nätet. Detta ska förhindra skador som kan uppstå av blixtnedslag och överspänning.
• Använd inga rengöringsmedel eller kemiska lösningsmedel. Det finns annars risk för att ytan skadas.
• Reparationer måste alltid utföras av kvalificerade tekniker eftersom det annars finns risk för att man utsätts för farlig högspänning eller andra faror.

AKTIV SUBWOOFER MAGNAT OMEGA CS 12

Subwoofern är optiskt och akustiskt optimerad till kompakthögtalarna i MAGNAT, men kan givetvis även kombineras med andra högtalare.

UPPSTÄLLNING

Frekvenserna som subwoofern avger kan inte lokaliseras av det mänskliga örat, därför är placeringen i de flesta fall inte problematisk. Vi rekommenderar dock att subwoofern placeras framför lyssnarplatsen i närheten av fronthögtalarna. Dessutom bör du se till att avståndet till föremål, sidoväggar och bakväggen uppgår till minst 20 cm, för att förhindra att basåtergivningen dämpas.

Eftersom det handlar om en subwoofer med inbyggd förstärkare, måste den anslutas till nätet med den bifogade kabeln

Driftlägesomkopplare (1), LED-indikering av driftstatus (3), power-kontroll (8)

	Power-kontroll ON Power-kontroll OFF
Driftlägesom-kopplare ON	Subwoofern i kontinuerlig drift, skärmen är på.Lämplig inställning för återgivning av program med långa passager med låg ljudnivå (subwoofern kopplas inte ifrån oavsiktligt).	Subwoofern fär av.lampa lyser ej.Denna inställning bör väljas om utrustningen inte används under längre tid.
Driftlägesom-kopplare AUTO	Automatisk in-/frånkoppling är aktiverad (rekommenderad inställning).Om subbasen tar emot signal från mottagaren slås den automatiskt på och skärmen aktiveras.Om subbasen inte längre tar emot en signal kommer den automatiskt att växla till standby efter cirka 20 minuter. Skärmen stängs av och lampan lyser rött.

Line-ingångar (2)

För anslutning till utgångar för lågnivå på mottagaren/förstärkaren (stereo-drift), se bild 3. För anslutning till en AV-mottagare med lågnivå-subwooferutgång, se bild 2.

Volymkontroll (4) och fjärrkontroll (11)

Med denna kontroll ställs ljudstyrkan i basområdet in på följande sätt:

1. Kontrollen (4) och knapparna – och + på fjärrkontrollen (11) kan användas oberoende av varandra för att justera subbasvolymen.
2. OBS! Vrid volymkontrollen till vänster anslag (lägsta ljudstyrka).
3. Lägg på musik och höj ljudstyrkan med förstärkarens kontroll till önskad nivå.
4. Ställ in basen på önskad ljudstyrka med volymkontrollen.

Volymen kan ställas in till mellan 0 och 40 (via volymkontrollen på baksidan och/eller via volymknapparna +/- på fjärrkontrollen).

Fördelningsfrekvenskontroll (5)

Härmed bör du ställa in den högsta frekvensen som subwoofern kan arbeta med. I kombination med hyllhögtalare bör frekvensen ställas in på 50 Hz – 150 Hz, om stående högtalare används kan en inställning mellan 50 Hz – 100 Hz rekommenderas.

Justeringsområde: 50-150 Hz.

„Bass Extension“ kontroll (6)

Nivån för lägre basområde (ca 28 Hz) kan höjas med 0-8 dB genom att använda denna kontroll. Det är därför enkelt att anpassa det djupa basområdet till rummets konfiguration, såväl som dina egna önskemål.

Fasomkopplare (7)

I normalfall ska fasomkopplaren stå på 0°. I vissa fall kan det vara lämpligt om fasen står på 180° (t ex vid långt avständ mellan subwoofern och front-högtalarna eller vid dålig akustik i rummet). Generellt gäller: Fasomkopplaren står i rätt läge när grundtonen låter fyllig.

Säkring (10)

Endast säkringar av den typ som anges i den påtryckta triangeln bredvid säkringshållaren på förstärkarens baksida får användas.

Fjärkontroll (STBY/ON) (11)

Du kan använda STBY/ON-knappen för att slå på Omega CS 12 manuellt eller växla den till standby.

SKÖTSEL

Torka av ytorna med ett rengöringsmedel för hushållsbruk, använd alltså aldrig möbelpolish eller liknande.

TEKNISKA DATA

Omega CS 12

Konfiguration: Aktiv stängd subwoofer, Front-Fire

Bestyckning: 300 mm woofer

Utgångseffekt RMS/Max.: 500 / 1150 W

Frekvensområde: 18 – 200 Hz

Delningsfrekvens: 50 – 150 Hz, inställbar

Mått (BxHxD): 385 x 400 x 465 mm

Tillbehör: Nätkabel

Fjärrkontroll inklusive batteri (2 x AAA)

Vi förbehåller oss rätten till tekniska ändringar.
