РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Omega CS 12 MAGNAT

Volymen kan ställas in till mellan 0 och 40 (via volymkontrollen på baksidan och/eller via volymknapparna +/– på fjärrkontrollen). Fördelningsfrekvenskontroll (5) Härmed bör du ställa in den högsta frekvensen som subwoofern kan arbeta med. I kombination med hyllhögtalare bör frekvensen ställas in på 50 Hz – 150 Hz, om stående högtalare används kan en inställning mellan 50 Hz – 100 Hz rekommenderas. Justeringsområde: 50-150 Hz. „Bass Extension“ kontroll (6) Nivån för lägre basområde (ca 28 Hz) kan höjas med 0-8 dB genom att använda denna kontroll. Det är därför enkelt att anpassa det djupa basområdet till rummets konguration, såväl som dina egna önskemål. Fasomkopplare (7) I normalfall ska fasomkopplaren stå på 0°. I vissa fall kan det vara lämpligt om fasen står på 180° (t ex vid långt avstånd mellan subwoofern och front-högtalarna eller vid dålig akustik i rummet). Generellt gäller: Fasomkopplaren står i rätt läge när grundtonen låter fyllig.35 Säkring (10) Endast säkringar av den typ som anges i den påtryckta triangeln bredvid säkringshållaren på förstärkarens baksida får användas. Fjärkontroll (STBY/ON) (11) Du kan använda STBY/ON-knappen för att slå på Omega CS 12 manuellt eller växla den till standby. SKÖTSEL Torka av ytorna med ett rengöringsmedel för hushållsbruk, använd alltså aldrig möbelpolish eller liknande. TEKNISKA DATA Omega CS 12 Konguration: Aktiv stängd subwoofer, Front-Fire Bestyckning: 300 mm woofer Utgångseffekt RMS/Max.: 500 / 1150 W Frekvensområde: 18 – 200 Hz Delningsfrekvens: 50 – 150 Hz, inställbar Mått (BxHxD): 385 x 400 x 465 mm Tillbehör: Nätkabel Fjärrkontroll inklusive batteri (2 x AAA) Vi förbehåller oss rätten till tekniska ändringar.36 Уважаемый покупатель, разрешите сначала поблагодарить Вас за то, что Вы решили приобрести продукт марки MAGNAT. Мы сердечно поздравляем Вас с этим умным решением! Вы стали собственником высококачествен-ного изделия, пользующегося лучшей мировой репутацией. Прежде чем пустить в эксплуатацию Ваш новый громкоговоритель, мы просим Вас внимательно прочесть наши нижеследующие указания. Треугольник с символом молнии предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может вызывать опасные удары электрическим током. Треугольник с восклицательным знаком обращает внимание пользователя на то, что в прилагаемом Руководстве по эксплуатации содержатся важные указания по эксплуатации и техническому обслуживанию (ремонту), которые должны обязательно соблюдаться. Не открывать! Опасность электрического удара! ВНИМАНИЕ: Не открывать корпус громкоговорителей/сетевые блоки и не снимать крышки, чтобы избежать удара током. Пользователю запрещено проводить какой-либо ремонт. Ремонт должен выполняться только квалифицированным техническим специалистом! Не использовать штепсельные розетки или удлинители, которые не принимают полностью штекер устройства. Устройство класса защиты II с двойной изоляцией. Контакт защитного заземления отсутствует. УКАЗАНИЯ ПО УТИЛИЗАЦИИ Согласно европейской директиве 2012/19/EU все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним мусором. Утилизация батареек: Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям. ВАЖНОЕ УКАЗАНИЕ ПО БЕЗОПАСНОСТИ Руководство по эксплуатации содержит важные указания по режиму работы и безопасности. Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном месте.

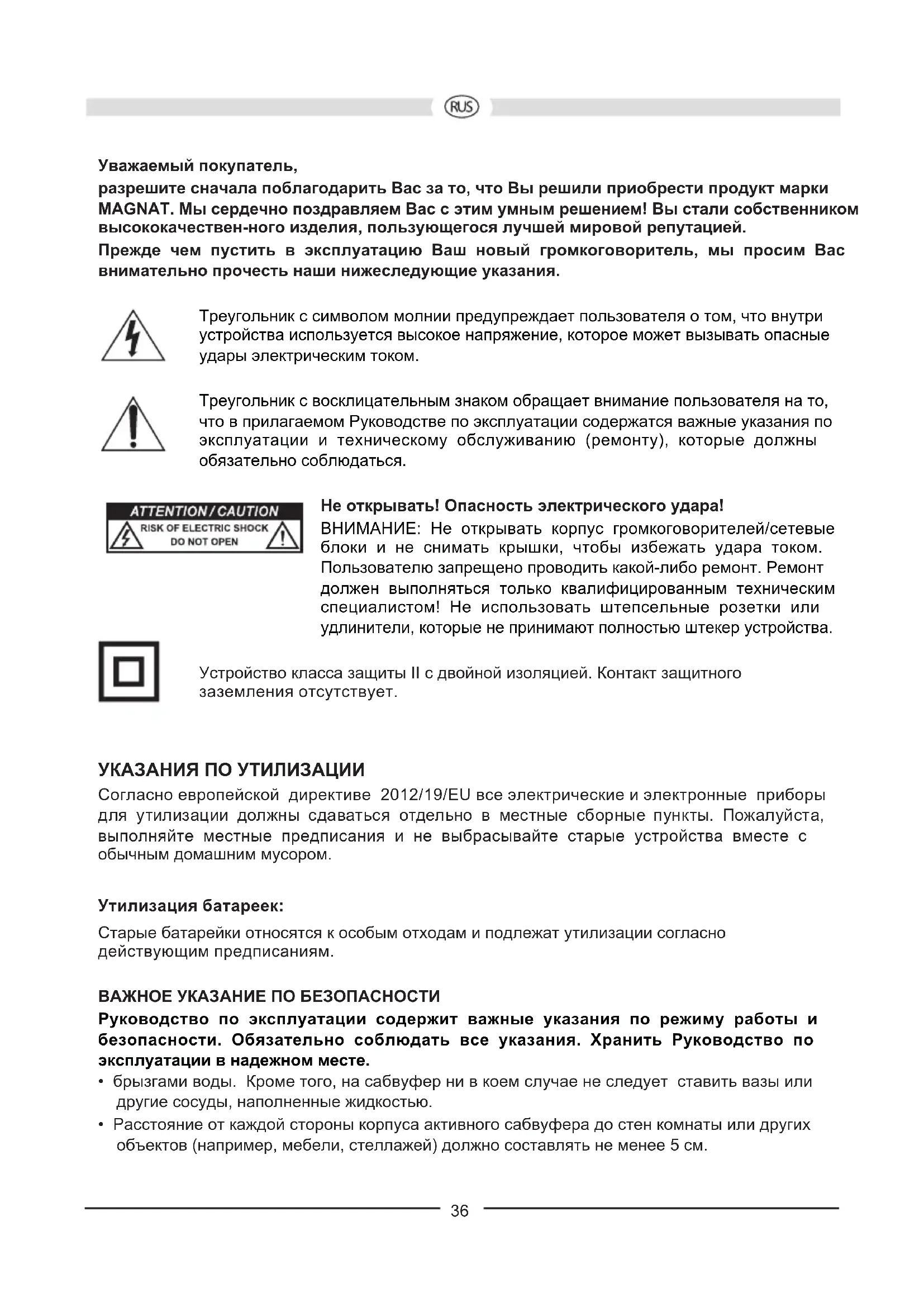

• брызгами воды. Кроме того, на сабвуфер ни в коем случае не следует ставить вазы или другие сосуды, наполненные жидкостью.

• Расстояние от каждой стороны корпуса активного сабвуфера до стен комнаты или других объектов (например, мебели, стеллажей) должно составлять не менее 5 см.37 Алюминиевая пластина и охлаждающие ребра усилителя, расположенные на задней части активного сабвуфера, предназначены для охлаждения встроенного усилителя. Поэтому они также должны быть расположены на расстоянии не менее 5 см от всех объектов. Их нельзя накрывать (например, занавеской). Отверстие(-я) bass reflex активного сабвуфера не должно быть прикрыто какими-либо предметами (напр., занавесями, гардинами) для обеспечения достаточной вентиляции усилителя.

• Активный сабвуфер нельзя устанавливать рядом с источниками тепла (нагреватели, печи, электрокамины, открытое пламя).

• Эксплуатируйте устройство только при температуре окружающей среды/в помещении в диапазоне от 10°C до 40°C. Активный сабвуфер нельзя использовать в помещениях с повышеной влажностью.

• Не ставьте на активный сабвуфер предметы, являющиеся источниками открытого огня (например, свечи).

• Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

• Сетевой кабель должен находиться на достаточном расстоянии от отопительных приборов.

• Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.

• Ни в коем случае не класть на сетевой кабель тяжёлые предметы.

• Сетевой штепсель используется как отключающее устройство, и к нему должен быть обеспечен свободный доступ в любое время.

• Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.

• Не используйте чистящие средства или химические растворители, так как они могут повредить поверхность.

• Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности. АКТИВНЫЙ САБВУФЕР (ГРОМКОГОВОРИТЕЛЬ ДЛЯ НИЗКИХ ЧАСТОТ) MAGNAT OMEGA CS 12 Это устройство оптимально настроено в плане оптики и акустики на компактные громкоговорители MAGNAT, но может, конечно же, быть комбинировано и с другими громкоговорителями.

Человеческое ухо не может определить местонахождение в помещении воспроизводимого сабвуфером частотного диапазона, поэтому установка, в общем, не представляет собой проблемы. Но расположение перед местом слушания вблизи фронтальных громкоговорителей является всё же более благоприятным. Кроме того Вы должны следить за тем, чтобы расстояние к предметам и стенам составляло со стороны - не менее 20 см, а сзади - не менее 20 см, иначе воспроизведение низких тонов может быть нарушено.38 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ САБВУФЕРА (РИСУНОК 1) Подключение к электросети (9) Так как речь идет о сабвуфере со встроенным усилителем, его необходимо подключить к линии электросети с помощью приложенного силового кабеля. Переключатель режимов (1), Индикатор режимов (3), Выключатель питания (8) Выключатель питания - ON Выключатель питания OFF Переключатель режимов - ON Сабвуфер в непрерывном режиме, дисплей включенрежиме, светодиод светится зелёным светом. Благоприятная настройка для воспроизведения программ с длительными тихими пассажами (предотвращается непреднамеренное отключение сабвуфера).

Если устройство не используется

следует выбрать этот вариант

Переключатель режимов - AUTO Автоматическое включение/выключение активизировано (рекомендуемый режим). Если сабвуфер получает сигнал от ресивер, он включается автоматически, включается дисплей. Если сабвуфер больше не получает сигнал, то примерно через 20 минут он автоматически переходит в режим ожидания. Дисплей выключается и светодиод загорится красным. Линейные входы (2) Для подключения выходов низкого уровня ресивера/усилителя (стерео-режим) смотри рисунок 3. Для подключения к AV-ресиверу с выходом низкого уровня на сабвуфер смотри рис. 2. Регулирование громкости (4) и дистанционное управление (11) С помощью этого регулятора можно установить громкость в диапазоне низких частот согласно Вашему желанию следующим образом:

1. Используйте регулятор (4) и кнопки - и + на пульте дистанционного управления (11),

чтобы настроить громкость сабвуфера независимо друг от друга.

2. Очень важно: Регулятор уровня повернуть до левого упора (самая низкая громкость).

3. Включить музыку и с помощью регулятора усилителя повысить громкость до желаемого уровня.

4. С помощью регулятора уровня установить уровень низких частот на желаемую громкость.

Уровень громкости может быть установлен от 0 до 40 (с помощью регулятора громкости на задней панели и / или с помощью пульта дистанционного управления Volume +/-). Регулятор разделительной частоты (5) С помощью этого регулятора рекомендуем установить самую высокую частоту, на которой сабвуфер может работать. В комбинации с громкоговорителями для полок, частоту рекомендуется установить на 50Гц – 150Гц, если же применяются динамики для пола, то рекомендуется установка на 50Гц – 100 Гц. Диапазон настройки 50 - 150 Гц.39 контроллер расширения басов (6) С помощью этого регулятора уровень нижних басов около 28 Гц можно увеличить на 0 - 8 дБ. Это позволяет легко настроить глубокие басы как в соответствии с размерами помещения, так и по вашему личному вкусу. Фазовый переключатель (7) Обычно фазовый переключатель должен быть установлен на 0°. Однако в редких случаях более целесообразным может оказаться установка фазового переключателя на 180° (например, при большой отдалённости сабвуфера от фронтальных сателлитов или при неблагоприятных акустических свойствах помещения). Универсальным является правило: Правильной позицией является та, при которой нижний диапазон основных тонов имеет наиболее полное звучание. Предохранитель (10) Применять разрешено только тот тип предохранителя, который указан на задней стороне усилителя рядом с держателем предохранителя. Дистанционное управление (STBY/ON) (11) С помощью кнопки STBY / ON вы можете вручную включить Omega CS 12 или переключить его в режим ожидания.

Поверхности же рекомендуется очищать с помощью мягких универсальных чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п. TEХНИЧЕСКИЕ ДАННЫЕ Omega CS 12 Конфигурация: Активный закрытый сабвуфер, Front-Fire Комплектация 300 мм woofer Выходная мощность (RMS/макс.): 525 / 110 Ватт Диапазон частот: 18 – 200 Гц Разделительная частота: 50 – 150 Гц, регулируема 385 x 400 x 465 385 x 400 x 465 мм Принадлежности: Сетевой кабель Блок дистанционного управления, включая аккумуляторную батарею (2x AAA) Возможны технические изменения.40
