Omega CS 12 - Subwoofer MAGNAT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer attivo
Marca	Magnat
Modello	Omega CS 12
Configurazione	Subwoofer attivo sigillato, Front-Fire
Altoparlante	Woofer da 300 mm
Potenza di uscita (RMS)	500 Watt
Potenza di uscita (max)	1150 Watt
Banda passante	18 – 200 Hz
Frequenza di taglio	50 – 150 Hz, regolabile
Dimensioni (L x A x P)	385 x 400 x 465 mm
Peso	Non specificato nel manuale
Alimentazione	Rete tramite cavo in dotazione
Consumo	Non specificato
Ingressi	Ingresso linea (RCA) per ricevitore/amplificatore
Impostazioni	Volume, frequenza di taglio, boost bassi (28 Hz), fase (0°/180°)
Funzioni	Modalità Auto (standby dopo 20 min), modalità On (permanente), telecomando con standby
Accessori inclusi	Cavo di alimentazione, telecomando, batterie (2 x AAA)
Manutenzione e pulizia	Pulire con un detergente domestico delicato; evitare vernici o solventi chimici
Istruzioni di sicurezza	Distanza di almeno 5 cm da pareti e oggetti; non esporre all'acqua; temperatura ambiente 10-40°C
Garanzia	5 anni sugli altoparlanti, 2 anni sull'amplificatore (per il primo proprietario)
Pezzi di ricambio e riparabilità	Riparazioni solo da personale qualificato; fusibile sostituibile (tipo indicato sull'amplificatore)
Informazioni generali	Manuale disponibile in più lingue; smaltimento conforme alla direttiva RAEE

Domande frequenti - Omega CS 12 MAGNAT

Come collegare il subwoofer Omega CS 12 a un amplificatore?

Utilizzare l'ingresso linea (RCA) sul retro del subwoofer. Collegarlo all'uscita subwoofer del vostro amplificatore o ricevitore AV. Per una connessione stereo, collegare le uscite anteriori sinistra/destra dell'amplificatore agli ingressi linea del subwoofer.

Quali impostazioni di volume e frequenza di taglio sono consigliate?

Iniziare con il volume a zero, poi riprodurre musica e aumentare gradualmente il volume dell'amplificatore. Regolare quindi il livello dei bassi secondo i propri gusti con il pulsante Volume (0-40) o il telecomando. La frequenza di taglio (50-150 Hz) dipende dai diffusori: 50-150 Hz per diffusori da scaffale, 50-100 Hz per diffusori a colonna.

Cosa significano le modalità AUTO e ON sull'interruttore di modalità?

La modalità AUTO attiva lo standby automatico: il subwoofer si accende quando riceve un segnale e va in standby dopo circa 20 minuti senza segnale (LED rosso). La modalità ON mantiene il subwoofer sempre acceso, ideale per lunghi brani a basso volume.

Come utilizzare il telecomando?

Il telecomando consente di regolare il volume con i tasti + e - (da 0 a 40) e di mettere il subwoofer in standby o accenderlo con il tasto STBY/ON. Assicurarsi che le batterie (2 x AAA) siano installate.

Quando utilizzare l'interruttore di fase (0° o 180°)?

Per impostazione predefinita, impostare su 0°. In caso di grande distanza tra il subwoofer e i diffusori anteriori, o se l'acustica della stanza è scarsa, provare la posizione 180°. Scegliere quella in cui i bassi sono più omogenei.

Come pulire il subwoofer?

Utilizzare un panno morbido e un detergente domestico delicato. Non utilizzare mai vernici per mobili o solventi chimici che potrebbero danneggiare la superficie.

Quali sono le importanti precauzioni di sicurezza?

Posizionare il subwoofer ad almeno 5 cm da pareti e oggetti per una buona ventilazione. Non esporlo ad acqua, fiamme libere (candele) o fonti di calore. La temperatura ambiente deve essere compresa tra 10°C e 40°C. Scollegare il cavo di alimentazione in caso di temporale o assenza prolungata.

Qual è la garanzia di questo prodotto?

Magnat offre 5 anni di garanzia sugli altoparlanti e 2 anni sull'amplificatore per il primo proprietario. La garanzia copre i difetti di materiale e fabbricazione. Conservare lo scontrino e l'imballaggio originale.

Posso riparare io stesso il subwoofer?

No, qualsiasi riparazione deve essere affidata a personale qualificato. L'apertura dell'involucro espone a rischi di scosse elettriche. L'unico elemento sostituibile dall'utente è il fusibile, che deve essere del tipo indicato sull'amplificatore.

Come smaltire l'Omega CS 12 a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Conformemente alla direttiva RAEE, depositarlo in un punto di raccolta appropriato. Le batterie usate devono essere riciclate separatamente.

MANUALE UTENTE Omega CS 12 MAGNAT

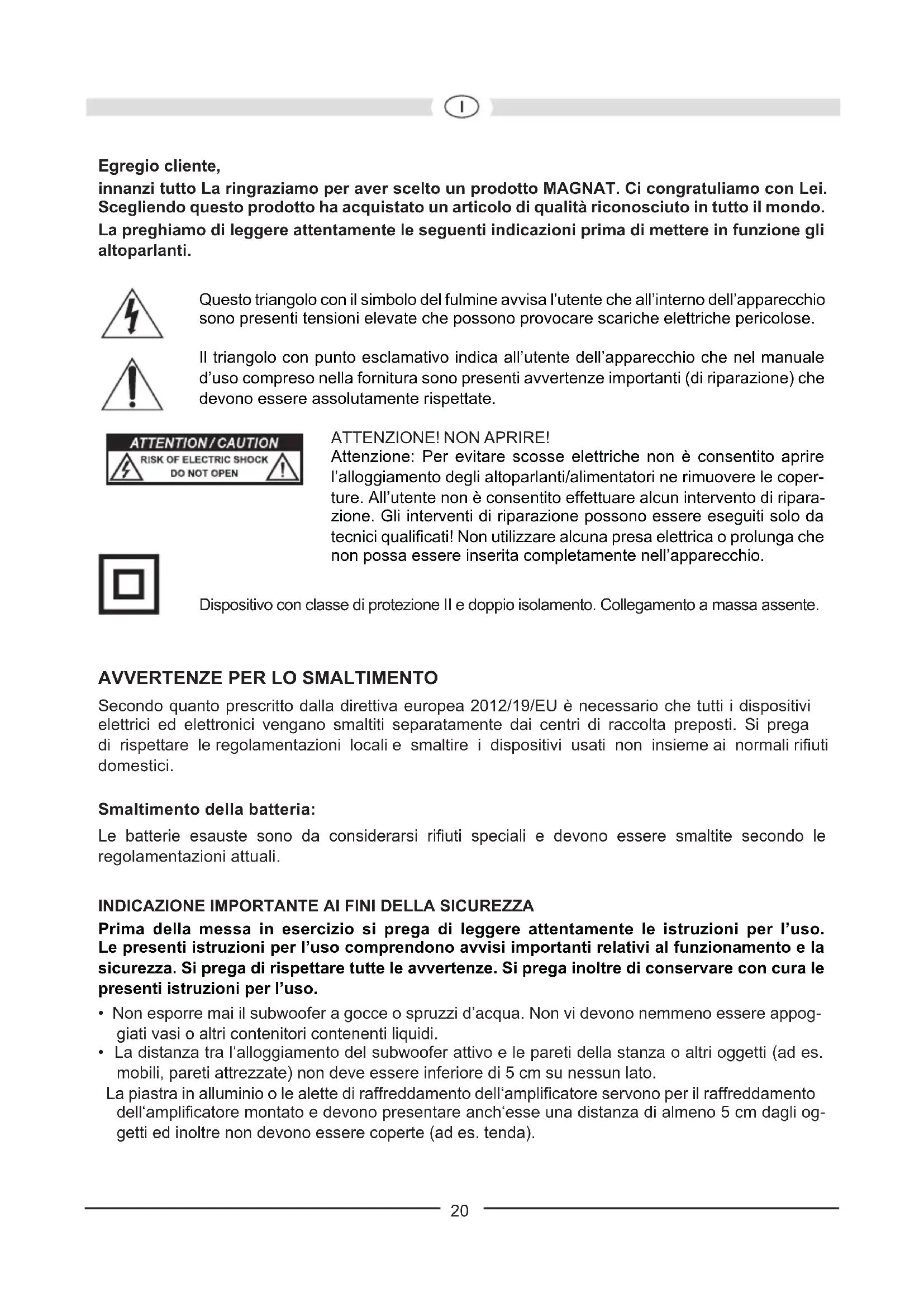

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il simbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispettate.

ATTENZIONE! NON APRIRE!

Attenzione: Per evitare scosse elettriche non è consentito aprire l'alloggiamento degli altoparlanti/alimentatori ne rimuovere le coperture. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualificati! Non utilizzare alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

Dispositivo con classe di protezione II e doppio isolamento. Collegamento a massa assente.

AVVERTENZE PER LO SMALTIMENTO

Secondo quanto prescritto dalla direttiva europea 2012/19/EU è necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separatamente dai centri di raccolta preposti. Si prega di rispettare le regolamentazioni locali e smaltire i dispositivi usati non insieme ai normali rifiuti domestici.

Smaltimento della batteria:

Le batterie esauste sono da considerarsi rifiuti speciali e devono essere smaltite secondo le regolamentazioni attuali.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

• Non esporre mai il subwoofer a gocce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati vasi o altri contenitori contenenti liquidi.
• La distanza tra l'alloggiamento del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato.
  La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda).

L'apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.

• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libere).
• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40 °C. Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.
• Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
  • Non toccare o collegare il cavo di alimentazione con mani umide.
• Tenere lontano il cavo di alimentazione da riscaldamenti.
• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  • Non poggiare mai oggetti pesanti sul cavo di alimentazione.
• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
• Se l'apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.
• Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell'apparecchio.
• Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

IL SUBWOOFER ATTIVO MAGNAT OMEGA CS 12

Questo apparecchio si adatto otticamente ed acusticamente di altoparlanti Magnat. Ovviamente può essere combinato anche con qualsiasi altro tipo di altoparlante.

MONTAGGIO

La frequenza trasmessa dal subwoofer non è percepibile dall'udito umano e per questo in generale il montaggio non risulta particolarmente difficile. Si consiglia tuttavia una sistemazione davanti alla postazione di ascolto vicino agli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale e dalla parte posteriore verso oggetti e pareti di almeno 20 cm. In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (9)

Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione.

Interruttore modo funzionamento (1), Visualizzazione dello stato operativo (3), interruttore d'accensione (8)

	Interruttore di accensione ON	Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il display è accesoImpostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento.Quando l'apparecchio non viene utilizzato per un periodo prolungato, si consiglia di scegliere questa impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata).Se il subwoofer riceve un segnale dal ricevitore, si accende automaticamente, il display si accende.Se il subwoofer non riceve più un segnale, dopo circa 20 minuti torna automaticamente in modalità standby. Il display si spegne e il LED è rosso.

Ingressi Line (2)

Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere figura 3.

Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 2.

Regolazione del volume (4) e telecomando (11)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Usare il regolatore (4) e i tasti - e + del telecomando (11) per regolare il volume del subwoofer in modo indipendente.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Il volume può essere impostato da 0 a 40 (utilizzando il regolatore del volume sul pannello posteriore e/o tramite i tasti Volume +/- del telecomando).

Regolatori di separazione frequenza (5)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 50 Hz – 150 Hz, se si impiegano altoparlanti fissi è consigliata un'impostazione su 50 Hz – 100 Hz.

Range di impostazione 50 – 150 Hz.

Regolazione del Bass Extension (6)

La gamma inferiore dei bassi intorno a circa 28 Hz può essere aumentata di 0 – 8 dB usando questo regolatore. Questo rende facile adeguare i bassi profondi alla stanza e al gusto personale.

L'interrutore di fase (7)

Nel funzionamento normale si consiglia di posizionare l'interruttore di fase su 0°. In pochi casi potrebbe essere vantaggioso impostare la fase su 180° (ad es. In caso di distanza elevata tra subwoofer e gli altoparlantid frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente). Generalmente vale: La posizione corretta è quella nella quale il campo del suono fondamentale inferiore risuona in modo più pieno.

Fusibile (10)

Devono essere impiegati solo fusibili del tipo indicato sul retro dell'amplificatore nel triangolo stampato di fianco al portafusibile.

Telecomando (STBY/ON) (11)

Utilizzando il pulsante STBY/ON è possibile accendere l'Omega CS 12 manualmente o passare alla modalità standby.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzare quindi alcun prodotto per la pulizia dei mobili o sim.

DATI TECNICI

Omega CS 12

Configurazione: Subwoofer attivo chiuso, Front-Fire Dotazione: 300 mm woofer Potenza d'uscita RMS/max.: 500 / 1150 Watt Gamma di frequenza: 18 – 200 Hz Frequenza di taglio: 50 – 150 Hz, regolabile Dimensioni (largh. x alt. x prof.): 385 x 400 x 465 mm Accessori: Cavo di rete

Telecomando incl. batteria (2 x AAA)

Con riserva di apportare modifiche tecniche.
