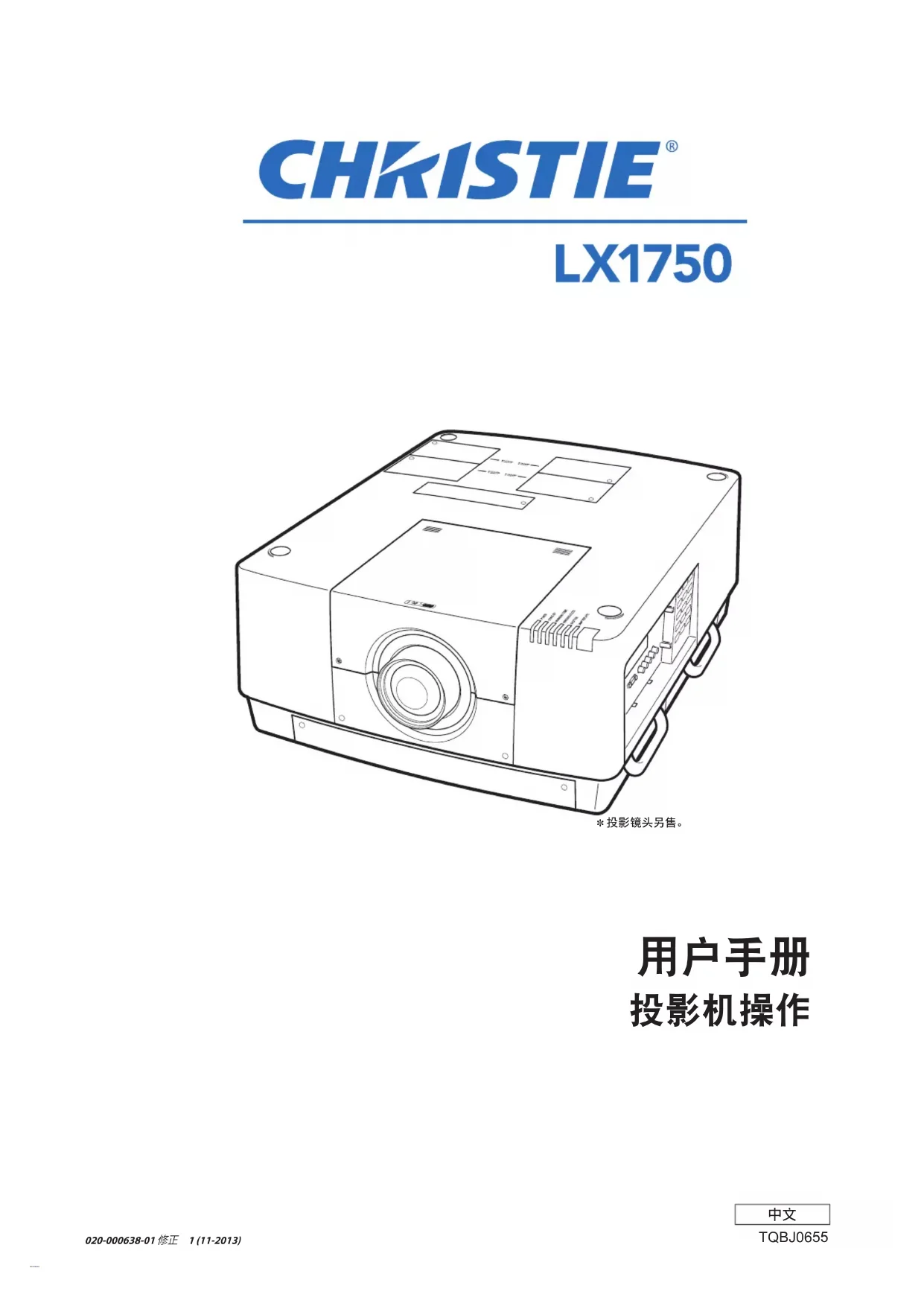

用户手册 LX1750 Christie
020-000638-01 修正 1 (11-2013)重要安全提示 2-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
警告： 本设备在使用时必须接地。 警告： 为了避免发生火灾或触电事故，请勿让本设备淋雨或受潮。 1991年 1月 18日 GSGV第 3条例所述的关于设备噪音的通告： 根据 ISO7779 的规定，操作者位置的声压级应小于等于 70 分贝（A）。
1） 如果长时间不使用本设备，必须从电源插座上拔掉电源插头。 2） 为了避免发生触电事故，请勿打开外盖。内部没有用户能自行维修的部件。请委托专业维修人员进行维修。 3） 请勿拆除电源插头的接地端。本设备配有三相接地型电源插头。该插头只能与接地型电源插座配合使用。 这是一项安全功能。如果您无法将插头插入插座，请与电工联系。切勿使接地插头失去作用。
对于永久性连接式设备，应在其建筑安装布线中加装便于操作的断路装置； 对于可插拔式连接设备，插座应装在设备的附近，而且应便于插拔。 本设备为 A 级产品。在生活环境中，本产品可能会造成无线电干扰。在此情况下，需要用户自行采取适当的防干
为了保证设备良好地运行，请依照附加的安装说明，其中包括连接电脑或周边设备时使用附 带电源线和屏蔽接口缆线的注意事项。如果您要用串行接口来连接电脑，以进行投影机的外 部控制，则必须使用选购品 RS-232C 串行接口缆线。对该设备进行任何未经许可的变更和 改造，都可能会影响用户的使用。
为了避免火灾或触电危险，请勿让本设备接触到雨水或湿气。
电击危险请勿打开等边三角形内闪烁的箭头符号的作用是提醒用户本产品的外壳内存在未绝缘的“危险电压”，可能足以造成触电危险。等边三角形内的感叹号的作用是提醒用户本产品随附的说明书中有重要的操作和维护（维修）说明。重要安全提示 中文-3
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
壁式电源插座或电路断路器应安装在设备的附近， 确保在出现问题时便于插拔。 如果出现以下问题， 请立即
在这些情况下， 继续使用投影机将导致火灾或触电事故。
如果有异物或水进入投影机内， 请切断电源。
如果投影机跌落或机壳受损， 请切断电源。
如果发现投影机冒烟、 发出异味或噪音， 请切断电源。 请联系指定的维修中心进行维修， 切勿尝试自行维修投影机。 遇雷雨天气， 请勿触摸投影机和电缆。 否则， 可能会导致触电事故。 请勿损坏电源线或电源插头。 如果使用受损的电源线， 可能会导致触电、 短路或火灾事故。
请勿损坏、 改造、 过分弯曲、 扭转、 拉扯、 缠绕电源线， 或者使电源线靠近发热物体， 或者在电源
如有需要， 请委托指定的维修中心维修电源线。 将电源插头完全插入壁式电源插座中， 并将电源连接器完全插入投影机接口。 如果电源插头插入不正确， 可能会导致触电或过热。
请勿使用破损的电源插头或已松弛的壁式电源插座。 请勿使用随附电源线以外的电源线。 否则会导致火灾或触电事故。 定期清洁电源插头， 防止灰尘覆盖插头。 否则， 可能会引发火灾。
如果电源插头上堆积了灰尘， 灰尘中的水分可能会影响绝缘效果。
如果长时间不使用投影机， 请拔掉壁式电源插座上的电源插头。 请定期拔掉壁式电源插座上的电源插头， 并使用干布擦拭。 请勿用湿手触摸电源插头。 否则， 容易导致触电事故。 请勿超过壁式电源插座的负荷。 如果电源超出负荷 （例如 ： 插入过多电源转换器）， 可能会导致温度过高甚至引发火灾。
请勿将投影机放置在地毯或海绵垫等柔软物体上。 否则， 可能会使投影机机身过热， 并由此引起燃烧、 火灾或损坏投影机。 请勿将投影机安装在潮湿多尘或接触油烟、 蒸气的场所 （如浴室）。 在此条件下使用投影机会导致火灾、 触电或部件老化。 部件 （如吊装支架） 的老化可能会导致吊装在天花板上的投影机掉落下来。 请勿将投影机安装在强度不足以承受投影机全重的地方或倾斜、 不稳固的表面上。 否则， 可能会出现投影机跌落或翻倒的情况， 并由此导致人员受伤或设备损坏。重要安全提示 4-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
请勿覆盖进气 / 排气口或在其 1 米（39 英寸） 的范围内放置任何物品。 否则， 可能会导致投影机温度过高， 进而引发火灾或损坏投影机。
请勿将投影机置于狭窄、 通风不良的场所。
请勿将投影机置于布料或纸张上、 因为这些材料可能会被吸入到进气口中。 请勿将手或其他物品靠近排气口。 否则， 可能会灼伤您的手或损坏其他物品。
因为热气流会从排气口散发出来。 请勿将手、 脸或其他无法承受高温的物品放在排气口附近。 在使用投影机时， 请勿直视或使皮肤接触镜头中射出的强光。 否则， 可能会导致灼伤或失明。
投影镜头会射出强光。 请勿直视此强光或将手直接暴露于强光下。
特别注意不要让儿童直视镜头。 此外， 当您离开投影机时， 请关闭电源并拔掉电源插头。 切勿改装或拆卸投影机。 否则， 高压电可能会导致火灾或触电等事故。
所有检查、 调试及维修工作， 请委托指定
请勿在镜头盖未打开时投射图像。 否则， 可能会引起火灾。 防止金属物品、 易燃物或液体进入投影机内。 请勿弄湿投影机。 否则， 可能会造成短路或温度过高， 进而引发火灾、 触电等事故或投影机故障。
请勿在投影机附近放置盛有液体的容器或金属物品。
如果有液体进入投影机内， 请咨询经销商。
请勿触摸指定部位之外的其他部位或拆除任何部件。 否则会损害机器性能或造成安全隐患。 请使用 Christie 指定的吊装支架。 使用指定吊装支架之外的其他支架会导致机器掉落事故。
请在吊装支架上安装随附的安全电缆， 以防止投影机跌落。 仅限由合格的技术人员执行安装工作 （如吊装支架）。 如果安装且固定不当， 可能会导致人身伤害或触电等事故。
务必使用随附的带有吊环螺栓的附件线缆， 作为防止投影机跌落的特别防护措施。 （安装在与吊装支架不
安装或更换镜头时， 应向专业经销 商处的技术人员或维修人员进行咨询。 以不正确更换镜头，可能会导致产品受损。 安装或更换镜头时， 应遵守安装注意事项执行安装工作。重要安全提示 中文-5
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
请正确使用或处置电池， 并参阅以下说明。 否则， 可能会造成灼伤、 电池漏液、 温度过高、 爆炸或火灾等事故。
请勿加热电池或者将电池浸入水中或扔入火中。
请勿将电池正负极与金属物品相连， 如 ： 项链或发夹。
请将电池存放在塑料袋里， 并远离金属物品。
请勿让儿童触及电池 （AAA/R03/LR03 型号）。
如果不慎吞食， 应立即送医就诊。 如果电池漏液， 请勿用手直接触摸漏液， 并根据需要采取以下措施。
一旦皮肤或衣服接触到电池漏液， 可能会导致皮肤红肿或损伤。 请立即用清水冲洗， 并向医生寻求帮助。
如果电池漏液进入眼睛， 可能会导致失明。 在此情况下， 请勿揉眼睛， 应立即用清水冲洗， 并向医生寻求帮助。
灯泡内部压力较大。 如果操作不当， 可能会导致爆炸和严重的人身伤害或事故。
灯泡与硬物发生碰撞或跌落时容易发生爆炸。
更换灯泡之前， 务必将电源插头从壁式插座中拔出。 否则， 可能会导致触电或爆炸事故。
更换灯泡之前， 应关闭电源并让灯泡冷却至少 60 分钟后再进行更换， 否则可能导致灼伤。 请勿让婴幼儿或宠物触摸遥控器。
使用后， 请将遥控器放置在远离儿童和宠物的地方。 请勿将随附电源线用于本投影机以外的设备。
如果将随附电源线用于本投影机以外的设备， 可能会造成短路或温度过高， 进而引发触电或火灾事故。 请及时取出遥控器中的废弃电池。
如果任凭废弃电池留置在遥控器中， 可能会导致电池漏液、 内部温度异常升高甚至发生爆炸。重要安全提示 6-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
断开电源线时， 务必握住电源插头和电源连接器。 如果拉扯电源线， 可能会损坏电源线， 进而导致火灾、 短路或严重的触电事故。 如果长时间不使用投影机， 请拔掉壁式电源插座上的电源插头， 并从遥控器中取出电池。 在清洁和更换组件之前， 请从壁式电源插座上拔掉电源插头。 否则， 可能会导致触电事故。
请勿在投影机顶部放置任何重物。 否则， 可能会造成投影机不平稳或跌落， 并由此导致人员受伤或设备受损。 投影机会损坏或变形。
否则可能会摔伤或损坏投影机， 并造成人身伤害。
请勿让儿童站立或坐在投影机上。 请勿将投影机置于温度过高的场所。 否则， 可能会造成外壳或内部元件老化或造成火灾。
在阳光直射或加热器附近等场所时应格外小心。 移动透镜时， 请勿将手伸入光学镜头旁的开口内，
提起或搬运投影机时， 不 要握住镜头遮光罩和镜头。 否则可能会损坏投影机。 在移动投影机之前， 务必断开投影机上的所有电缆。 在未拔下电缆的情况下移动投影机， 可能会损坏电缆， 进而导致火灾或触电。 请使用 Christie 指定的镜头。 使用指定镜头之外的其他镜头会导致机器故障。
安装镜头前， 应检查投影机型号以及可选的镜头型号， 并使用适合投影机的镜头。
请勿使用旧的灯泡组件。 如继续使用可能会导致灯泡爆炸。 如果灯泡破碎， 请立即对房间进行通风。 请勿接触或将面部贴近灯泡的碎片。 否则， 使用者可能会吸入灯泡破碎时释放的气体 （其中含有同荧光灯等量的水银蒸气） 或被灯泡碎片划伤。
如果已吸入有害气体或气体进入眼睛或口腔， 应立即向医生寻求帮助。
关于灯泡组件的更换及投影机内部的检查， 请咨询经销商。 请勿重复使用空气过滤网组件。
有关投影机的内部清洁 （每年一次） 事宜， 请向经销商咨询。 在投影机内部积聚灰尘的情况下持续使用会导致火灾。
有关清洁费用的问题， 请向经销商咨询。重要安全提示 中文-7
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
我们将坚持不懈的努力， 保持清洁的环境。 请将不可维修的部件送回销售单位或回收中心。化学物质含有表
标识含义 ：加贴该标识的设备仅按海拔 2 000 m（6 562'）进行安全设计与评估，因此，仅适用于 在海拔 2 000 m（6 562'） 以下 安 全 使 用 ，在 海 拔 2 000 m（6 562'） 以 上 使 用 时 ，可 能 有 安 全 隐 患 。 非热带气候标识含义 ：加贴该标识的设备仅按非热带气候条件进行安全设计与评估，因此，仅适用于在非热带气候条件下安全使用，在热带气候条件下使用时，可能有安全隐患。重要安全提示 8-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
- HDMI 和 HDMI 标志以及 High-DefinitionMultimediaInterface 是 HDMILicensingLLC 的商标或注册商标。
- 本用户手册中出现的其他名称、公司名称或产品名称均为其各自所有者的商标或注册商标。 请注意，本用户手册中未加注 ® 和 TM 符号。
- 请注意，投影机及其屏幕的插图可能与实际所见有所差异。
- 在本用户手册中，“无线 / 有线遥控器单元”附件均称为“遥控器”。中文-9 LX1750 使用说明书020-000638-01 修正 1 (11-2013)
高清晰度、高对比度图像 16000 流明高清晰度和 2500:1 高
允许以 360°的方向垂直进行安装。 配有电动镜头位移功能，可进行垂直 和水平定位调整并可使用测试模式。 此外，您还可以使用控制面板和连接 终端的荧光灯。并可从九种类型的可 选镜头中选择其中之一。
配有可自动切换的四只灯泡，可在一 只灯泡用坏的情况下连续进行投影。 空气过滤网和烟雾切割过滤网（选购 件）可以阻挡烟尘，保持图像清晰， 并延长投影机的使用寿命。
第 33 页）10-中文 重要信息 准备工作 开始使用之前 基本操作 设置 保养 附表LX1750 使用说明书020-000638-01 修正 1 (11-2013)
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
搬运投影机时，应牢固握住搬运把手，避免过多的震动和碰撞，如在地板上拖行等。否则可能会损坏内部零件并导致故障。
请勿在室外对投影机进行设置。 投影机专门为室内使用设计。
在容易产生震动或碰撞的场所（如在车辆或船舶内）：否则可能会损坏内部零件并导致故障。
在空调器的出风口附近或温度波动较大的灯源（摄影室灯具等）附近（“工作环境”（ 第 101 页））：否则会缩短灯泡寿命或导致其外壳变形，并因此造成故障。
在高压电线附近或发动机附近 ：可能产生干扰。
在天花板上安装本产品前，请务必向合格技师或您的经销商进行咨询。 如果要在天花板上悬吊安装本产品，应购买选购件吊装支架。
请勿在海拔 2 700 米（8 858 英尺）以上的高度安装投影机。 否则可能会缩短内部零件的寿命并导致故障。
第 22 页 ）。 倾斜使用投影机会缩短内部零件的使用寿命。
请勿堵塞投影机的通风口（进气口或排气口）。
避免空调系统的冷热空气直吹投影机的通风口（进气口或排气口）。
请勿在狭小的空间内安装投影机。如果必须在狭小的空间内安装投影机，应在此安装空调或排风系统。如果通风不足，排出的热量可能会积聚，并触发投影机保护电路。使用注意事项 中文-13
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 使用本产品时，应采取适当的安全措施，以防发生下列情况 ：
第三方对本产品恶意进行干扰或阻止采取充分的安全措施。（ 第 67 页）
ChristieDigitalSystems 及其附属公司绝不会向您直接索要 PIN 编码。如果有人向您直接索要 PIN 编码，请
设置 PIN 编码并设置用户登录限制条件。 处理本产品时，请向地方当局或经销商咨询正确的处理方法。灯泡含有水银。如要丢弃废旧的灯泡组件，请就近与地方当局或经销商联系，咨询正确的处理方法。按照电池上的说明或当地处理规定或指导处理用过的电池。
拉下窗帘或百叶窗遮盖窗户，并关闭屏幕附近的所有灯光设备，防止室外光线或室内灯光直接照射到屏幕上，以获得较高的画质。
图像可能会因排气口排出的热风或空调器排出的热风或冷风而晃动，视情况而定。小心确保投影机或其他设备排出的气流，或空调器排出的风不会吹在投影机的正面。
刚刚打开投影机时，投影镜头因光源发出的光线而变热，导致焦距不稳。在图像投影 30 分钟后，焦距将会稳定下来。
请勿直接用手触摸投影镜头的表面。 如果镜头表面被指纹或污渍弄脏，这些污垢将被放大并投影到屏幕上。
LCD 面板 LCD面板为精密制造产品。请注意，在极少数情况下，高精度的像素可能会丢失或始终发亮。这不是故障。如果长时间投影某一静态图像，则可能在 LCD 面板造成图像烧附现象。此时，应投射测试模式中的白色画面
第 84 页）至少一个小时。但请注意，并非总是能够完全消除烧附的图像。使用注意事项 14-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
如果您在高温环境中，或在多尘或充满烟雾的环境中使用投影设备，则 LCD 面板和偏光镜之类的光学元件的更换周期将可能会减少至一年。有关更多的信息，请向经销商咨询。
投影机的发光源是具有内部高压的水银灯泡。高压水银灯泡具有以下特点。
因使用而造成的碰撞、划伤或老化可能导致灯泡砰然爆裂或减少其使用寿命。
灯泡的使用寿命在很大程度上取决于灯泡本身的各自状况和使用条件。尤其是在连续使用 24 小时或更长时间以及频繁开关电源的情况下，将会加速灯泡老化并影响其使用寿命。
在极个别情况下，灯泡会在投影开始后不久发生爆裂。
如果超出更换周期后仍继续使用该灯泡时，会增加爆裂的风险。请确保定期更换灯泡组件。“何时更换灯泡
如果灯泡爆裂，灯泡内部的气体会以烟雾的形式释放出来。
建议委托合格技师更换灯泡组件。请向经销商咨询。使用注意事项 中文-15
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
您的投影机包括以下附件，请核实。 附件（产品名称） 数量 无线 /有线遥控器单元 (N2QAYA000066)
AAA/R03/LR03 电池（用于遥控器单元）
电脑连接线（用于 D-sub） (T0K3K0013--1)
用户手册 – 快速指南 (TQBJ0659)
附件（产品名称） 数量 PIN 编码标签
投影机拆封后，应以适当的方式处理电源线保护盖和包装材料。
附件及另售元件的产品编号如有变更，恕不另行通知。
请妥善保管小部件，以防儿童触及。使用注意事项 16-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
CD-ROM 的内容 以下内容存储在附带的 CD–ROM 上（用户手册/RealColorManagerPro/PJNetworkManager）。 说明书 / 列表（PDF） 软件
用户手册 – PJ Network Manager 使用说明书
选购附件（产品名称） 产品编号 更换用灯泡组件 002-120599-01
更换用过滤网 003-004738-01/维修组件编号 ：T1FTX0069--
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
在屏显菜单和控制菜单上移动光标。还可在数字变焦模式或真实模式中垂直和水平移动图像。 (8) <LENS SHIFT> 键垂直和水平滑动镜头可以垂直和水平移动投影图像的位置。（ 第 33 页） (9) <FOCUS> 键调整焦距。（ 第 34 页） (10) <ZOOM> 键调整镜头变焦。（ 第 34 页） (11) <FREEZE> 键暂时固定投影图像。（ 第 35 页） (12) <D.ZOOM> 键开启数字变焦模式。 (13) <P-TIMER> 键按 <P-TIMER> 键计算从键钮按下时的经过时间或从设置时间开始进行倒计时。（ 第 37 页） (14) <KEYSTONE> 键校正梯形效应。（ 第 36 页） (15) <INFO.> 键显示投影时的信号状态和当前设置。（ 第 37 页） (16)
<ON>/<OFF> 开关使用遥控器时设为 <ON>。长期不使用遥控器时设为 <OFF>。
(17) 有线遥控器终端将遥控器用作有线遥控器时，请将遥控器上的此终端连接到投影机上的 <R/CJACK> 终端。遥控器需要使用电池。（ 第 21 页） (18) 电源 <STAND-BY> 键当投影机的主电源开关设为并处于投影模式时，将投影机设为待机模式。 (19) <SCREEN> 键选择投影图像的大小。如果按住此键 5 秒钟以上，［屏幕］菜单的设置将返回到出厂默认设置。（ 第 37 页） (20) <AUTO PC> 键自动调整同步化、总点数、水平位移和垂直位移。（ 第 44 页） (21) <SELECT> 键在屏显菜单上选择光标指示的项目。还可在数字变焦模式中用于放大和缩小图像。（ 第 38 页） (22) <IMAGE ADJUST> 键显示［画面调整］菜单以调整图像。（ 第 32 页） (23) <IMAGE SEL.> 键从［画质选择］中选择模式。（ 第 36 页） (24)
<INPUT 1> - <INPUT 4> 键选择输入信号进行投影。（
第 35 页） (25) 数字（<0> - <9>）键用于输入 PIN 编码和遥控编码。投影机信息 18-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
如果正对遥控感应器，则可在约 5 米之内的任意距离使用遥控器。遥控器在垂直和水平方向高达±30°的角度 均可有效工作，但其有效范围可能会减少。
如果遥控器和遥控感应器之间有任何障碍物，遥控器可能无法正常工作。
您可以通过反映离屏信号控制投影机，但有效工作范围将取决于屏幕的特性。
如果遥控器受到荧光等强光的照射，则可能会无法正常工作。请将投影机尽可能远离其他光源。
第 75 页） (5) 遥控感应器（顶部和正面） (6)
安全锁孔与Kensington安全电缆兼容。 (9)
第 84 页） (12) 电源输入端 连接随附的电源线。（ 第 29 页） (13) 主电源开关打开 / 关闭主电源。 (14) (15)
请勿将手和其他物品置于排气口附近。 –请勿将手和脸靠近排气口。 –请勿将手指伸入机内。 –请勿将热敏物品放置在附近。 排气口排出的热气会导致物品燃烧、变形或人员受伤。投影机信息 中文-19
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (6) (12) (1) 电源 <ON/STAND-BY> 键当投影机的主电源开关设为时关闭 / 打开电源。 (2) <SHUTTER> 键打开和关闭快门。调整投影光线的闭合度。（ 第 35 页） (3) <ZOOM> 键调整镜头变焦。（ 第 34 页） (4) <FOCUS> 键调整焦距。（ 第 34 页） (5) <MENU> 键显示菜单画面。（ 第 38 页） (6)
在屏显菜单和控制菜单上移动光标。还可在数字变焦模式及真实模式中垂直和水平移动图像。 (7)
<AUTO PC ADJ.> 键自动调整同步化、总点数、水平位移和垂直位移。
(8) <LIGHT> 键每次按该键可打开 / 关闭控制面板和连接终端。 (9) <LENS SHIFT> 键垂直和水平滑动镜头可以垂直和水平移动投影图像的位置。
第 33 页） (10) <INPUT> 键选择输入信号进行投影。（ 第 35 页） (11) <SELECT> 键在屏显菜单上选择光标指示的项目。还可在数字变焦模式中用于放大和缩小图像。（ 第 81 页） (12) <INFORMATION> 键显示投影时的信号状态和当前设置。（ 第 37 页）投影机信息 20-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
DVI-D 输入终端 <DIGITAL（DVI-D）IN>该终端用于输入 DVI-D 信号。
计算机输入终端 <ANALOG IN>该终端用于输入 RGB 信号。
(4) RGB 5BNC 输入终端 <R,G,B,H/V,V IN>/<VIDEO IN>/<Y,Pb/Cb,Pr/Cr IN>该终端用于输入 G,B,R,H/HV,V 信号、视频信号和 Y,Pb/Cb,Pr/Cr 信号。 (5) USB 终端 <USB>该终端供维修人员使用。 (6)
序列号输入终端 <SERIAL PORT IN>该输入终端兼容 RS-232C，可通过连接投影机从外部控制
串行输出终端 <SERIAL PORT OUT>该终端用于连接到序列号输入终端的信号。
遥控器终端 <R/C JACK>该终端连接遥控器用，将其用作有线遥控器。
(9) 局域网接口 <LAN>该接口用于将投影机连接到网络。 (10)
S-VIDEO 输入终端 <S-VIDEO IN>该终端用于输入 S-VIDEO 信号。
务必将局域网电缆连接至室内设备。使用遥控器 中文-21
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
取出电池时，请按上述相反的步骤进行操作。 使用多台投影机时，可以为每台投影机设置一个遥控编码，允许使用单个遥控器同时进行控制。在设置特定投影机的遥控编码后，便可使用遥控编码指定该投影机。
1) 按住 <MENU> 键，同时按数字（<0> - <9>）键（2 位）输入所需的遥控编码。
如果要将遥控编码设为 09，可按住<MENU>键，同时按 <0>、<9> 键。
出厂默认设置为［所有］。［所有］支持所有的遥控编码。
用［设置］菜单中的［无线遥控］设置投影机的遥控编码（ 第 65 页）.
若要重设遥控编码（设为［所有］），请同时按住<MENU> 键和 <0> 键 5 秒钟以上。 将遥控器用作有线遥控器 用遥控线（市售）将投影机机身上的 <R/CJACK> 终端连接至遥控器的有线遥控器终端。
如果要以无线方式使用遥控器，可断开投影机与遥控器之间的遥控线。在遥控线连接的情况下，将无法以无线方式使用遥控器。设置 22-中文 开始使用之前LX1750 使用说明书020-000638-01 修正 1 (11-2013)
将投影机安放到位之前，请将镜头装于投影机机身。首先，确定适合投影机使用环境的正确的镜头。有关适合投影机的镜头产品编号和镜头规格，请向经销商咨询。为安全起见，安装或更换镜头时，应向专业经销商处的技术人员或维修人员进行咨询。请勿试图自行安装或更换镜头。详情请参阅“镜头安装注意事项”（ 第 104页 ）。 在镜头安装后设置投影机时，应始终将镜头盖装于镜头上。搬运或握持投影机机身时，切勿握住镜头。否则可能会损坏投影机。 您可以垂直和倾斜的方式投射项目图像。您可以从菜单中选择背投（ 第 56 页）和吊装（ 第 56 页）。请选择适合环境的投影方式。
桌面安装 / 落地安装和背投 （使用半透明屏幕）菜单项目 设置［吊顶］ ［开］［背投］ ［关］菜单项目 设置［吊顶］ ［关］［背投］ ［开］
桌面安装 / 落地安装和正投 菜单项目 设置［吊顶］ ［开］［背投］ ［开］菜单项目 设置［吊顶］ ［关］［背投］ ［关］
为获得较高的画质，应尽可能在不受自然光或电光源直接影响的位置设置屏幕。拉上窗帘或百叶窗，并关灯。
如果要倾斜设置投影机，请不要以超过±10°的倾斜角度（垂直于水平面）的使用投影机。以超过此值的倾斜角度安装投影机可能会减少部件的寿命并导致故障。10° 10°10° 10° 10° 10°设置 中文-23
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
可以使用选购的吊装支架将投影机安装在天花板上。
有关使用支架安装投影机的详情，请参阅吊装支架的安装说明书。
为了确保投影机的性能和安全，必须由您的经销商或合格技师进行吊装支架的安装。
可以按照下图所示通过旋转来展开可调支脚。向相反的旋转可以将支脚收起。微调投影图像的高度和倾斜度。 展开可调支脚时，投影机可倾斜至3°的最大角度。 （可以垂直调整投影角度。）
灯泡亮起期间会有热气从排气口排出。在调整可调支脚时请勿直接触碰排气口。
如果投影图像产生梯形效应，可执行［屏幕］菜单的［梯形校正］（
伸展可调支脚是不要超出红线。否则可能会损坏支脚。
可以使用镜头位移功能调整图像的垂直和水平位置。连接 24-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
如果未随设备提供连接电缆且无法获得选购的电缆，请准备一条适合设备的连接电缆。
包含过多抖动的视频信号可能会引起屏幕图像随意晃动。在此情况下，必须连接时基校正器（TBC）。
投影机可以接受以下信号 ：视频信号、S- 视频信号、模拟 RGB 信号（同步信号为 TTL 电平）和数字信号。
当使用较长的电缆将设备连接到投影机时，如果没有补偿装置，则可能无法获得正常的图像。
请使用符合HDMI标准的HDMIHighSpeed电缆。如果使用不符合 HDMI 标准的电缆，则可能会导致运行异常， 如图像切出、无法投影等。
可使用 HDMI/DVI 转换电缆，将 <HDMIIN> 终端连接到带有 DVI 终端的外部设备上。但如果与某些设备连接，
如果使用 <DIGITAL（DVI-D）IN> 终端，可能无法与某些设备一同正常运行，并可能无法显示图像。
<DIGITAL（DVI-D）IN>终端（数字信号输入模式）仅与单机连接信号兼容。
有关投影机支持的电脑 RGB 信号的详情，请参阅“可调支脚”（ 第 23 页 ）。
如果使用带有恢复功能（最后调整值记忆功能）的电脑对投影机进行操作，可能需要重设恢复功能来操作投影机。
<DIGITAL（DVI-D）IN>终端（数字信号输入模式）可能需要EDID设置，视所连接的设备而定。
若要通过有线LAN 连接投影机和电脑，请参阅随附的 CD-ROM 上的“用户手册 – 网络操作”。连接 中文-25
在连接录像机时始终使用下列项目之一。 –带有内置时基校正器（TBC）的录像机 –投影机和录像机之间的时基校正器（TBC）
如果将猝发信号连接到非标准信号，图像可能会产生扭曲。在此情况下，应连接投影机和设备之间的时基校正器 （TBC）。
请使用符合HDMI标准的HDMIHighSpeed电缆。如果使用不符合 HDMI 标准的电缆，则可能会导致运行异常， 如图像切出、无法投影等。
可使用 HDMI/DVI 转换电缆，将 <HDMIIN> 终端连接到带有 DVI 终端的外部设备上。但如果与某些设备连接，
可以将<DIGITAL（DVI-D）IN>终端连接到HDMI和DVI-D的兼容设备，但可能无法与某些设备一同正常运行，
<DIGITAL（DVI-D）IN>终端（在数字信号输入模式中）仅与单机连接信号兼容。连接
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 将连接到这些终端的电缆固定到投影机机身上的电缆固定器中，以保持电缆整齐。
束线带可以重复使用。（可以松开和释放卡扣。）
使用束线带时应注意以下事项。–在少数情况下可能会产生噪音。–请勿强行拉扯电缆。否则会造成连接中断。–捆扎电缆时不要过于紧实。 将投影机连接到电脑或外部设备时，请使用设备附带的电源线及市售的屏蔽电缆。安装输入模块（选购件） 中文-27 开始使用之前LX1750 使用说明书020-000638-01 修正 1 (11-2013) 安装输入模块（选购件）
请选购与系统输入信号匹配的输入模块（选购件）。模块名称 SD/HD-SDI 输入模块模块编号 103-132107-02
输入 / 输出模块 BNC2输入系统，BNC1输出系统 兼容信号格式SMPTE259M-C 标准 ：480-60i（59.94赫兹 ）、 576-50i（50赫兹）SMPTE260M 标准 ：1035-60i（60/59.94赫兹
以上列表说明输入模块支持的信号格式。投影机支持的信号格式因型号而异。有关更多的信息，请向经销商咨询。
将输入模块牢固插入插槽，确保连接终端的插座与投影机机身内的插头正确吻合。
请务必拧紧螺丝。否则，输入模块可能脱落。
安装不当可能造成输入模块损坏。安装输入模块（选购件） 28-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
使用任何可选输入模块之前，应向您的经销商咨询。 向经销商咨询时，务必告知其投影机的［OptioncontrolNo.］。 在［信息］菜单中显示［OptioncontrolNo.］。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
1) 将电源线固定器插入电源输入端上下方的
将电源线固定器推至左侧，以便插入电源线。
2) 按（i）的方向将电源线盖加装到电源线上，
然后按（ii）的方向牢固将其按压到位。 (i) (ii)
LX1750 使用说明书 020-000638-01 修正 1 (11-2013)
电源指示灯提供电源状态提示。在操作投影机之前，应检查电源指示灯<POWER>和待机指示灯<STAND-BY>的
关闭 开启 电源关闭（待机模式）。 开启 关闭 投影机处于投影模式。
当投影机准备关闭电源时，不能按控制面板上的电源 <ON/STAND-BY> 按钮，或遥控器上的电源 <ON> 键接通
电源。如果待机指示灯 <STAND-BY> 开启，则可以接通电源。
即使在待机模式（待机指示灯 <STAND-BY> 开启）中，投影机也会消耗电力。开 / 关电源 中文-31
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
ݢኑ=PO0TUBOE.CZ?ՙഀ૿፟ಅ֊ ᇄ૿ධݢኑ=PO?ՙഀ打开电源前，应取下镜头盖。
（交流200伏-240伏 50赫兹 /60赫兹）
稍后，待机指示灯 <STAND-BY> 将会亮起，投影机将进入待机模式。
3) 按控制面板上的 <ON/STAND-BY> 按钮或
稍后，将投影图像，当前所选的输入信号和灯泡
当灯泡亮起时，投影机将会发出噪音，但这不是故障。
在投影期间，风扇将会转动并发出噪音。噪音因环境温度而异，当灯泡亮起时，声音可能会变得较大。
如果关闭灯泡，并迅即再次开启，刚刚投射的图像可能会晃动片刻。这是灯泡的特性所致，而不是故障。
第66页）设为［开］时，一旦将插头插入插座或将主电源开关设为
第 63 页）设为［关］时，将显示倒计时，
如果将［设置］菜单的［显示］（ 第 57 页）设为［关］或［关闭倒数计秒］，投影机将在灯泡亮起时立即启动，无论［开机画面选择］（ 第 63 页）设置如何。
打开电源后，可能会显示有关［滤网警告］和［灯泡更换］的说明，视投影机的状态而定。（ 第 84 页） 调整焦距之前，建议先对图像连续投影至少30分钟。
5) 按遥控器上的 <INPUT 1> 至 <INPUT 4>
键或控制面板上的 <INPUT> 按钮选择输
7) 按<LENS SHIFT> 键调整图像位置。（
8) 按 <ZOOM> 键调整图像尺寸以适合屏幕。
10) 再次按 <ZOOM> 键调整变焦和图像尺寸
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
1) 按控制面板上的电源 <ON/STAND-BY> 按
钮或遥控器上的电源 <STAND-BY> 键。
如果按控制面板上的电源 <ON/STAND-BY> 按 钮和遥控器上的电源 <STAND-BY> 键之外的其 他任何按键，或者已过去约 4 秒钟的时间，屏幕
2) 再次按控制面板上的电源 <ON/STAND-
BY> 按钮或遥控器上的电源 <STAND- BY> 键。
关闭电源后请勿立即打开电源。关闭电源后发光灯 处于冷却状态，即使打开电源，灯泡也可能不会亮起。 此时，应等待机指示灯 <STAND-BY> 变为红色，然 后再次打开电源。在灯泡仍然处于发热状态下打开
在投影机机身的主电源开关开启的情况下，即使用 控制面板上的电源 <ON/STAND-BY> 按钮或遥控器 上的电源 <STAND-BY> 键关闭电源，投影机仍会继 续消耗电力。有关功耗的详情，请参阅“功耗”（
如果使用投影机超过 24 小时，则应每隔 24 小时关 闭一次电源，并等待一小时。这将延长灯泡的使用
您可以断开电源线，通过电源断路器开关等关闭电源， 而无需按遥控器上电源 <STAND-BY> 键或投影机上的
这种方法在开关不易接近的情况（如当投影机吊装时） 下非常有用。如果停电或在刚刚关闭电源后电源线从 插座处意外断开，该功能还会提供安全保障作用。
当使用直接断电功能来冷却灯泡时，则有时需要比 平常更长的时间点亮灯泡。
投影机具有电源管理功能。如果 30 秒钟没有检测到信 号，或未在投影机上进行任何操作，［无信号］和定时 器将出现在屏幕上，并开始倒计时。 如果在无信号输入或无投影机操作的情况下，倒计时结 束，此功能会启动以节省电能并延长灯泡的使用寿命。
出厂默认设置为［关］。详情请参阅［电源控制］
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 检查外部设备的连接状况（ 第 24 页）和电源线的连接状况（ 第 29 页），然后打开电源（ 第 31 页）启动投影机。选择输入信号并调整图像。
将投射用控制面板上的 <INPUT> 按钮或遥控器上的 <INPUT1> 至 <INPUT4> 键选择的图像。（
可能无法正常投射图像，视连接的设备、播放的DVD 和录影带等而定。
无法使用控制面板上的 <INPUT> 按钮选择输入信号。必须使用［输入］菜单提前选择各输入端的输入信号。如果在没有正确选择输入信号的情况下按 <INPUT> 按钮，投影机将不会正确投射图像。
1) 按遥控器或控制面板上的 <LENS SHIFT> 键钮。
移动图像时，某一位置中指示上下左右的箭头变为红色。该位置即为镜头的中心。
关闭电源时，投影机存储使用镜头位移功能所作的设置。
图像位置移动时，图像可能会变得有些黑暗。* 下图显示加装标准镜头时的例子。 90° 90° 90° 90°ဂဵภٮຢဂဵภٮဂဵภᇧჹቑفဂဵภᇧჹᏪفဇჸჹຢᇧވኙ!61&ܿࡴޡȃဇჸჹᏪᇧވኙ!21&ܿଔޡȃဇჸჹቑᇧވኙ!21&ܿଔޡȃဇჸჹᇧވኙ61& ܿࡴޡȃ投影 34-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
1) 按遥控器或控制面板上的 <FOCUS> 键和 <ZOOM> 按钮。
［聚焦］和［变焦］在屏幕上显示 4 秒钟。
当［显示］设为［关］时，不会出现调节画面。
调整焦距之前，建议先对图像连续投影至少30分钟。
如果出现梯形效应，请参阅“校正梯形效应”（ 第 36 页）了解详情。使用遥控器 中文-35
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
1) 按遥控器上的 <SHUTTER> 键。
用于阻挡投影光线。快门指示器 <SHUTTER>呈蓝色亮起。
用于打开快门并重启投影。快门指示器<SHUTTER> 熄灭。
快门操作因设置而异。使用［设置］中的［快门］进行设置。
控制面板上同样设有 <SHUTTER> 按钮。
按 <SHUTTER> 按钮时显示出错信息，按钮锁定功能启用。检查［设置］菜单的［快门］设置。 您可以暂时固定投影图像，无论外部设备的播放状态
1) 按遥控器上的 <FREEZE> 键。
1) 按遥控器上的 <INPUT 1> - <INPUT 4> 键。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
<INPUT3> 键和 <INPUT4> 键显示的信号将会改变，视插入的输入模块的类型而定。
按控制面板上的<INPUT>键将按［输入1］、［ 输 入 2］、［ 输 入 3］和［输入4］的顺序依次更改信号。 您可以校正投影机倾斜安装或屏幕倾斜时产生的梯形
为获得校正的图像，信号在投影前将经过数字压缩，与原始图像相比，线条和文字可能会略有变动。
有关校正的详情，请参阅［屏幕］菜单中的［梯形
1) 按遥控器上的 <KEYSTONE> 键。
每次按键，将在标准梯形效应校正显示和边角校正显示之间进行切换。
1) 当显示［梯形校正］时，按需要更改的方
显示［梯形校正］时，在遥控器上按住<KEYSTONE> 键至少 3 秒钟，图像将返回至未校正的状态。
1) 显示［梯形校正］时， 按 <SELECT> 键选
显示［梯形校正］时，在遥控器上按住<KEYSTONE> 键至少 3 秒钟，图像将返回至未校正的状态。 按遥控器上的 <IMAGESEL.> 键显示当前所选的［画质选择］菜单，之后每次按该键即会更改模式。 < 对于计算机输入 > < 对于视频输入 >
［真实］ ［影院］［动态］ ［动态］［个人设定 1］- ［个人设定 10］［个人设定 1］- ［个人设定 10］
详情请参阅“［画质选择］菜单”（ 第 47 页 ）。使用遥控器 中文-37
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 按遥控器上的 <IMAGEADJUST> 键显示［画面调整］
1) 按遥控器上的 <IMAGE ADJUST> 键。
选择项目，然后按 <SELECT> 键。
详情请参阅“［画面调整］菜单”（ 第 48 页 ）。 您可以更改［屏幕］菜单的设置。 按遥控器上的 <SCREEN> 键显示当前所选的［屏幕］菜单，之后每次按该键即会更改模式。< 对于计算机输入 > < 对于视频输入 >
［满屏］ ［满屏］［宽屏（16:9）］ ［宽屏（16:9）］［画幅］ ［画幅］［真实］ ［用户自定义］［用户自定义］
详情请参阅“［屏幕］菜单”（ 第 53 页 ）。
如果按住此键 5 秒钟以上，［屏幕］菜单的设置将返回到出厂默认设置。 按遥控器上的 <P-TIMER> 键，投影机显示从该键按下之时起经过的时间或倒计时。再次按 <P-TIMER> 键停止计时并显示到达该点所经过 再次按 <P-TIMER> 键重新开始计时。
详情请参阅［演示计数器］（ 第 71 页 ）。
按该键 3 秒钟以上时间复位。计时返回至“000:00”，倒计时返回到定时器上设定的时间。 您可以在投影过程中，在屏幕上检查信号和灯泡的状
按遥控器上的 <INFO.> 键显示信息首页。再次按 <INFO.> 键显示信息的第二页。按 <INFO.> 键关闭信息。
详情请参阅“［信息］菜单”（ 第 73 页 ）。
控制面板上同样设有 <INFORMATION> 按钮。显示菜单 38-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
从［输入］、［PC 调节］、［画质选择］、［画面调整］、［屏幕］、［设置］、［信息］和［投影机名称］中选择需要调整的项目。出现当前所选的项目并带有橙色光标，所选项目的子菜单显示在右侧。
选择需要更改的子菜单项目，然后 按 <SELECT> 按钮和
对于某些子菜单，将显示含有高级设置的更进一层菜单（子菜单 2）。
对于那些可以更改设置或带有条状比例尺的项目，菜单画面消失，并显示所选设置（个别调节画面）的调节画面。ဖڵ ݲጶ ဖࣩވ
对于输入到投影机的某些信号格式，则不能调整某些项目或使用某些功能。不能调整或使用的菜单项目反白显示，且无法选择这些项目。
如果 4 秒钟或 10 秒钟左右没有进行任何操作，调节画面将会自动清除。调节画面清除之前的显示时间因画面而异。
有关子菜单项目的详情，请参阅“子菜单”（ 第39至41 页 ）。
引导菜单显示在菜单的下方。显示所要选择和使用的按钮。（子菜单的引导菜单显示在下方。） (1) (2) (3) (4) (5) ဖڵ ဖ ᇜ؞ ᇜ؞ᇧވ (1) 按 <MENU> 按钮关闭菜单。 (2)
(5) 按 <SELECT> 按钮执行某一项目。显示菜单 中文-39
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 主菜单包含以下八个项目。选中主菜单项目后，便会进入子菜单选择画面。 ［PC 调节］［画质选择］［画面调整］
将显示主菜单所选项目的子菜单画面，您可以设置和调整子菜单中的各个项目。
子菜单项目 出厂默认设置 页码［输入1］［RGB（电脑模拟）］ ［输入2］ ［RGB］ 42［输入3］ —*
［输入3］和［输入4］显示的信号将会改变，视插入的输入模块的类型而定。
［PC 调节］ 子菜单项目 出厂默认设置 页码［自动电脑调整］ — 44［细微同步］ —*
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
子菜单项目 出厂默认设置 页码 ［对比度］ 32 48 ［亮度］ 32 48
对于计算机输入 ：0 对于视频输入 ：15
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
请参阅“用户手册 – 网络操作”详情请参见（ 第 74 页）［输入］菜单 42-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)从菜单画面上的主菜单中选择［输入］，然后从子菜单中选择该项目。有关菜单画面的操作，请参阅“菜单画面的操作方法”
选择［输入 1］，然后按 <SELECT>
向 <DIGITAL（DVI-D）IN> 终端输
SCART21 插针终端为主要在欧洲销售的视频播放机所设的视频输出终端。要查看从投影机的此终端输出的 RGB 信号，需使用专用电缆将视频播放机SCART21 插针终端连接到到投影机的 <ANALOGIN> 终端上。通过 <ANALOGIN> 终端播放的 RGBSCART 信号仅限 480i 和 576iRGB 信号。不能播放复合视频信号。 ［输入 2］
选择［输入 2］，然后按 <SELECT>
［RGB］从计算机向 <G,B,R,H/V,VIN> 终端输入模拟信号时选择此项。［Y,Pb/Cb,Pr/Cr］向 <Y,Pb/Cb,Pr/CrIN> 终端输入复合视频信号时选择此项。 向 <VIDEOIN> 终端输入复合视频信号时选择此项。［S-video］向 <S-VIDEOIN> 终端输入 S- 视频信号时选择此项。
可以自动识别某些 RGB 信号，无法识别的 RGB 信号则被检测为“Y,Pb/Cb,Pr/Cr”，因此，需要从菜单中选择［RGB］。 ［输入］菜单［输入］菜单 中文-43
LX1750 使用说明书020-000638-01 修正 1 (11-2013) ［系统］显示在子菜单的下方。
选择子菜单下方的［系统］，然后按 <SELECT> 按钮。
选择项目，然后按 <SELECT> 按钮。
［Auto］当投影机上没有所连接的计算机发出的兼容输入信号时，自动PC调节功能启动，并在系统上显示［Auto］。如果没有正确投影图像，可手动调整设置以适合您的计算机并注册在［储存］中。
没有计算机发出的输入信号。检查连接状况。［模式 1］- ［模式 10］从计算机向 <DIGITAL（DVI-D）IN> 终端输入数字信号时选择此项。
对于视频和 S- 视频输入 ［Auto］投影机自动选择输入信号的色彩系 ［PAL］/［SECAM］/ ［NTSC］/［NTSC4.43］/［PAL-M］/［PAL-N］此为支持的色彩系统列表。日本色彩系统为 NTSC。如果输入信号的质量较差（颜色不正、颜色缺失等），甚至在设置［Auto］时也未选择色彩系统时，请选择［NTSC］。
［Auto］投影机自动选择输入信号的扫描方
（［ 480p］、 ［576p］ 、［ 720p］、 ［480i］、［ 576i］、 ［1035i］、［1080i］、［1080p］）如果视频播放不正确，请从菜单中选择正确的扫描方法。［PC 调节］菜单 44-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013) ［PC 调节］菜单 从菜单画面上的主菜单中选择［PC 调节］，然后从子菜单中选择该项目。有关菜单画面的操作，请参阅“菜单画面的操作方法”
进行设置。૿፟ಅ֊ᇄ૿ධ 自动调整同步化、总点数、水平位移和垂直位移。
您还可以按遥控器上的 <AUTOPC> 键，使用［自动电脑调整］。
某些计算机无法调整［细微同步］、［总点数］、［水平位置］或［垂直位置］中的任何一项。在此情况下，可手动进行调整并注册在［储存］。
注册自动调整的设置后，您可以用［输入］菜单中的［系统］选择该模式。
如果已用［输入］菜单中的［系统］选择［480p］、 ［576p］ 、［ 720p］ 、［ 480i］ 、［ 576i］ 、［ 1035i］ 、［ 1080i］ 或［1080p］中的任何一项，自动PC调节功能将不
对于某些计算机和信号类型，可能无法正确投影图
如果因跟踪（同步）失调而造成闪烁，可调整投影机。
按 <SELECT> 按钮返回到子菜单。
对于某些计算机，可能无法完全消除屏幕闪烁。 调整水平间隔的总点数。
按 <SELECT> 按钮返回到子菜单。
按 <SELECT> 按钮返回到子菜单。［PC 调节］菜单 中文-45
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
按 <SELECT> 按钮返回到子菜单。
显示当前连接的计算机的 H-sync 频率和 V-sync 频率
按 <SELECT> 按钮返回到子菜单。
按 <SELECT> 按钮返回到子菜单。
如果已使用［输入］菜单中的［系统］选择［480p］、 ［576p］ 、［ 720p］ 、［ 480i］ 、［ 576i］ 、［ 1035i］ 、［ 1080i］ 或［ 1080p］中的任何一项，则不能调整［水平画面］。
按 <SELECT> 按钮返回到子菜单。
如果已使用［输入］菜单中的［系统］选择［480p］、 ［576p］ 、［ 720p］ 、［ 480i］ 、［ 576i］ 、［ 1035i］ 、［ 1080i］ 或［ 1080p］中的任何一项，则不能调整［垂直画面］。［PC 调节］菜单 46-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
3) 选择［是］，然后按 <SELECT> 按钮。
选择［否］，然后按 <SELECT> 按钮返回到子菜
5) 选择［是］，然后按 <SELECT> 按钮。
删除所选的模式，投影机返回到子菜单 2。
选择［否］，然后按 <SELECT> 按钮返回到子菜 单 2。
5) 选择［是］，然后按 <SELECT> 按钮。
注册所选的模式，投影机返回到子菜单 2。
选择［否］，然后按 <SELECT> 按钮返回到子菜 单 2。［画质选择］菜单 中文-47
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 从菜单画面上的主菜单中选择［画质选择］，然后从子菜单中选择该项目。有关菜单画面的操作，请参阅“菜单画面的操作方法”
您也可以使用遥控器上的 <IMAGESEL.> 键显示
调整投影图像的画质，以适合您使用投影机的环境。
将［画面调整］菜单项目重设为出厂默认设置。
在此模式中，可调整中间设置使图像更加明亮，以改进在明亮场所的观看效果。
［个人设定 1］-［个人设定 10］ 调出使用［画面调整］菜单手动设置的画质设置。
使用计算机输入和视频输入均可注册图像。［画面调整］菜单 48-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)从菜单画面上的主菜单中选择［画面调整］，然后从子菜单中选择该项目。有关菜单画面的操作，请参阅“菜单画面的操作方法”
您也可以使用遥控器上的 <IMAGEADJUST> 键显示子菜单。
操作 调整内容 范围按 。 使对比度更强。 最大值 63按 。 使对比度更弱。 最小值 0
操作 调整内容 范围按 。 亮度增加。 最大值 63按 。 亮度减小。 最小值 0 仅可调整此设置用于视频或色差输入。
操作 调整内容 范围按 。 使图像更加暗淡。 最大值 63按 。 使图像更加明亮。 最小值 0 仅可调整此设置用于视频或色差输入。
操作 调整内容 范围按 。 强调绿色。 最大值 63按 。 强调紫色。 最小值 0 ［画面调整］菜单［画面调整］菜单 中文-49
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 根据需要调整投影图像的颜色。
将光标移动到需要调整的颜色 上，然后按 <SELECT> 按钮。
将光标移动到［COLOR］的 中央，然后按 <SELECT> 按钮。
3) 调至所需的颜色后，按 <SELECT> 按钮。
选择调整后所要显示的颜色， 然后按 <SELECT> 按钮。
5) 在光标位于［LIST］的情况下，按
用于注册调整的颜色。［LIST］显示［COLORMANAGEMENTLIST］。［COLOR M.］ 取消调整，将光标返回至无色状态。［MENU］结束［COLORMANAGEMENTLIST］的显示画面。
2) 按 <SELECT> 按钮返回到［COLOR
4) 选择［是］，然后按 <SELECT> 按钮。
注册的颜色将被删除［ALL DEL］ 删除列表中所有保存的项目。［MENU］结束［COLORMANAGEMENTLIST］的显示画面，返回到［画面调整］菜单。［COLOR M.］保存调整值。显示新的无色光标，您可以继续进行调整。［画面调整］菜单 50-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
调整白色平衡（［红］、［绿］和［蓝］中的任意一项）
［红］ 最小值 0-最大值 63 ［绿］ 最小值 0-最大值 63 ［蓝］ 最小值 0-最大值 63
设置独立控制黄色光量的色彩控制设备的操作方式。
白色平衡可能会随图像而改变。［画面调整］菜单 中文-51
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
在观看旧视频或受噪音影响的其他图像时降低噪音。
可以为 480i、576i、1035i和1080i 的视频输入信号设
每按一次按钮，设置切换如下。 ［关］ ［开］ ［优质影像］
当含有很多运动内容的视频受闪烁或水平线条影
［优质影像］可在投影机上播放 3-2pulldown/ 2-2pulldown 的影像，而不会损失影像的画质。
3) 选择［是］，然后按 <SELECT> 按钮。
选择［否］，然后按 <SELECT> 按钮返回到子菜
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
5) 选择［是］，然后按 <SELECT> 按钮。
注册所选的模式，投影机返回到子菜单 2。
选择［否］，然后按 <SELECT> 按钮返回到子菜 单 2。
使用［储存］，您可以保存计算机输入和视频输入的
LX1750 使用说明书020-000638-01 修正 1 (11-2013)从菜单画面上的主菜单中选择［屏幕］，然后从子菜单中选择该项目。有关菜单画面的操作，请参阅“菜单画面的操作方法”
您也可以使用遥控器上的 <SCREEN> 键显示子
显示最大的允许尺寸，同时保留输入信号的宽高比。
如果没有输入信号，此项目反白显示，不能选择此项。
［宽屏（16:9）］ 以 16:9 宽高比的宽屏显示。
如果没有输入信号，此项目反白显示，不能选择此项。
如果没有输入信号，此项目反白显示，不能选择此项。
如果图像在水平方向宽于面板，则图像的左右边缘将被裁切。如果在垂直方向长于面板，则图像的上下边缘将被裁切。
如果没有输入信号，此项目反白显示，不能选择此项。
图像投射在屏幕的中央，并在屏幕的左上角显示［真
在屏幕的左上角显示［真实］，但随后以［常态］模式投射图像。
在屏幕的左上角显示［真实］， （ ）显示在屏幕的上、下、左、右。
到达最大移动位置时，箭头消失。*1: 投影机的面板分辨率为 1024x768 点。 ［屏幕］菜单［屏幕］菜单 54-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
使用在［PC 调节］菜单中注册为［储存］的数值投射
如果没有输入信号，可以选择［用户自定义］，但将 以［常态］模式投射图像。
如果没有输入信号，此项目反白显示，不能选择此项。
如果在调整过程中输入信号丢失，将保存调整值并 清除［调整］调节画面。
若要调整［水平和垂直］，可在子菜单 2 的画面 上按 <SELECT> 按钮进行调整。
按［通用］和［初始状态］的 <SELECT> 按钮。 选择［是］，然后按 <SELECT> 按钮。
直］、［通用］和［初始状态］之外的菜单。
按 <SELECT> 按钮返回到子菜单。 ［水平比例］ 调整水平比例。 ［垂直比例］ 调整垂直比例。
调整垂直和水平比例时，可选择［开］ 关联垂直和水平比例并保持图像的宽
调整［水平比例］的数值时，［垂 直比例］的数值也会相应更改。 ［水平位置］ 调整水平位移。 ［垂直位置］ 调整垂直位移。
图像移动功能仅在图像尺寸大于面板分辨率时才
*1: 投影机的面板分辨率为 1024x768 点。
如果没有输入信号，［数码调焦+］反白显示，不能
如果选择［真实］，则不能选择［数码调焦+］。
若要结束［数码调焦+］操作，可按 <D.ZOOM>、 <SELECT>和
按钮之外的任何按钮。［屏幕］菜单 中文-55
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
图像移动功能仅在图像尺寸大于面板分辨率时才
*1: 投影机的面板分辨率为 1024x768 点。
如果没有输入信号，［数码调焦-］反白显示，不能选择此项。
如果选择［真实］，则不能选择［数码调焦-］。
如果选择［用户自定义］，则不能将［数码调焦-］设为［常态］或更小。
如果在［输入］菜单的［系统］中选择在［PC 调节］菜单中注册的［储存］，［数码调焦-］的图像移动功能可能无法正常运行。
如果在［输入］菜单的［系统］中选择 VGA、
SVGA、SXGA、WXGA或UXGA，且向上的［梯形
校正］调整处于最大值，则［数码调焦-］可能无法正常运行。
若要结束［数码调焦-］操作，可按 <D.ZOOM>、<SELECT>和
1) 选择［标准］，然后按 <SELECT> 按钮。
1) 选择［顶角校正］，然后按 <SELECT> 按钮。
2) 按 <SELECT> 按钮选择需要校正的边角。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
1) 选择［顶角模式］，然后按 <SELECT> 按钮。
［红］ 以红色显示角模式。［白］ 以白色显示角模式。［蓝］ 以蓝色显示角模式。［关］ 清除角模式显示画面。
1) 选择［储存］，然后按 <SELECT> 按钮。
即使拔下电源线，调整状态也会保留在内存中。［初始状态］ 拔下电源线后，将重设调整状态。
您可以仅注册［标准］和［顶角校正］中的一项。 根据投影机的安装状态，设置投影方式。如果画面显示颠倒，可选择［开］。
使用该设置，以使用吊装支架（选购件）安装投影机。
根据投影机的安装状态，设置投影方式。如果画面显示跳动，可选择［开］。
3) 选择［是］，然后按 <SELECT> 按钮。
选择［否］，然后按 <SELECT> 按钮返回到子菜
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 从菜单画面上的主菜单中选择［设置］，然后从子菜单中选择该项目。有关菜单画面的操作，请参阅“菜单画面的操作方法”
有十种语言可供选择（英文、德文、法文、意大利文、西班牙文、葡萄牙文、俄文、中文、韩文和日文）。
到达最大移动位置时，箭头消失。 设置屏显菜单的显示方式。
显示［自动电脑调整］中的［请稍候 ...］
当图像尺寸大于面板分辨率（1024x768 点）时显示 箭头
显示［顶角模式］［关闭倒数计秒］灯泡亮起后投影机立即进行投影，而无需显示约 20 秒钟的倒计时。
快速投影并忽略稍显黯淡的投影图像时选择此项。
在投影画面达到一定亮度后投影图像时选择此项。［设置］菜单 58-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 选择无输入信号时的背景画面。
每按一次按钮，设置切换如下。［蓝］ ［用户］ ［黑］
1) 选择［四灯］，然后按 <SELECT> 按钮。
2) 选择［是］，然后按 <SELECT> 按钮。
设置结束，投影机返回到子菜单 2 画面。
选择［否］，然后按 <SELECT> 按钮返回到子菜单 2。
1) 选择［双灯］，然后按 <SELECT> 按钮。
2) 选择［是］，然后按 <SELECT> 按钮。
设置结束，投影机返回到子菜单 2 画面。
选择［否］，然后按 <SELECT> 按钮返回到子菜单 2。 用最短的总时间自动检测灯泡，并优先将其开启。开启灯泡 2 和灯泡 3.开启灯泡 1 和灯泡 4.
如果灯泡因故障或到达使用年限而无法点亮，投影机机身正面的灯泡指示灯 <LAMPREPLACE> 以及故障灯泡上方的投影机机身的灯泡指示灯（<LAMP1REPLACE>-<LAMP4REPLACE>）将会闪烁。在画面顶部还将出现指示灯泡状态的 X 标记。
当选择［四灯］且一只灯泡无法工作时，成对角的两只灯泡（不包括故障灯泡）将执行投影工作。如果另一只灯泡出现故障，将使用一只灯泡继续投
当选择［双灯］且一只灯泡无法工作时，成对角的两只灯泡（不包括故障灯泡）将执行投影工作。如果另一只灯泡出现故障，将使用一只灯泡继续投
如果所有灯泡均无法工作，电源将会关闭。当所有灯泡的使用时间超过 2200 小时后，如果在没有更换灯泡的情况下打开电源，电源将会在 10 分钟左右后自动关闭，以防投影机出现故障。 设置灯泡亮度的切换方式。如果想要减少功耗，建议使用节能模式。
每按一次按钮，设置切换如下。 使用测光电路自动设置亮度。 以某一亮度工作。（节能模式 1） 相比，减少了进 / 排风量，降低了风扇噪音。（节能模式 2）与 相比，增加了进 / 排风量，增大了风扇噪音。［设置］菜单 中文-59
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 设置更换周期（当［选择灯泡］设为［双灯］时）。在更换周期后，自动切换使用的灯泡。
［关］ 请勿切换灯泡。［24 小时］/［200 小时］/［500 小时］/［1000 小时］/［2000 小时］以设定的间隔时间切换灯泡。
当到达设置时间后，投影机点亮灯泡，优先使用总使用时间最短的灯
使用多画面时，不易看到画面之间的衔接部分。
不执行［边缘融合］时，选择［关］。［后退］之外的项目将反白显示，因而不能选择这些项目。
面板边缘以绿色显示，当边缘融合宽度的设定值为 1 或更大时变为红色。
即使显示［边缘融合］<ZOOM> 设置画面，如果按 <FOCUS> 按钮、<LENSSHIFT> 按钮或<SHUTTER> 按钮，也会清除设置画面，并给予所选功能优先权。一旦完成此功能，投影机即返回到设置画面。
对于某些类型的图像，可能会凸显屏幕之间的衔接部分。减少［画面调整］菜单中的［对比度］的数值可能会使衔接部分看上去更加自然。
还可使用遥控器的数字（<0>-<9>）键输入数值。
按 <SELECT> 按钮结束编辑模式。
［所有］ 使用 R/G/B 进行更改。 ［R］/［G］/［B］
调整值 ：±127［设置］菜单 60-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
按 <SELECT> 按钮结束编辑模式。［关］ 清除测试模式显示画面。［开］ 显示测试模式。
3) 选择［是］，然后按 <SELECT> 按钮。
4) 选择［是］，然后按 <SELECT> 按钮。
使用多画面时，不易看到投影机的不同着色。
不执行［颜色匹配］时，选择［关］。［高级颜色匹配］之外的项目将反白显示，因而不能选择这
还可使用遥控器的数字（<0>-<9>）键输入数值。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
按 <SELECT> 按钮结束编辑模式。［关］ 清除测试模式显示画面。［开］ 显示测试模式。
将返回到调整前的设定值。数值返回到［储存］中存储的标准值。
3) 选择［是］，然后按 <SELECT> 按钮。
4) 选择［是］，然后按 <SELECT> 按钮。
3) 选择［是］，然后按 <SELECT> 按钮。
如果不在［测试图样］或［后退］模式，此项目反白显示，因而不能选择此项。［开］ 设置高级色彩匹配。
［真实 / 影院］［设置］菜单 62-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
选择需要测定的颜色（［测定值］中 的［红］/［绿］/［ 蓝 ］）。
还可使用遥控器的数字（<0>-<9>）键输入数值。
按 <SELECT> 按钮结束编辑模式。［关］ 清除测试模式显示画面。［开］ 显示测试模式。
如果重设当前所选的［测定值］和［目标值］，这些数值将返回到出厂默认设置。
3) 选择［是］，然后按 <SELECT> 按钮。
4) 选择［是］，然后按 <SELECT> 按钮。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
3) 选择［是］，然后按 <SELECT> 按钮。
选择所要显示的测试模式，然后按 <SELECT> 按钮。
［HDMI］ 当使用 HDMI 将外部设备连接到投影机上时，如果无法正确显示图像，可更改设置。
时选择此项。*1: 输出设置的标题因设备而异。详情请参阅外部设备的用户手
设置商标选择和商标选择的 PIN 编码。
每按一次按钮，设置切换如下。［关］ ［用户］ ［标准］［关］ 清除画面的商标。［用户］ 显示用户捕捉到的图像。［标准］ 显示出厂默认设置。［设置］菜单 64-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
用户可利用此功能捕捉到一个投射图像，将其设为开机显示画面或背景画面。
1) 选择［标识选定］，然后按 <SELECT> 按钮。
在 [ 开机画面选择 ] 中选择 [ 用户 ]，下次打开投 影机时，将会显示捕捉到的图像。
在 [ 退出？ ] 界面上选择 [ 是 ]，标识选定功能将被取
捕捉图像前，在 [ 画质选择 ] 菜单中选择 [ 标准 ] 即
在捕捉经梯形校正功能调整后的图像时，调整的数据会自动重设，投影机捕捉到的是未经梯形校正的
当 [ 锁定开机画面密码 ] 设为 [ 开 ] 时，[ 标识选定 ]
一旦开始捕捉新图像，即使取消该捕捉操作，之前已存储的图像也将被清除。
当没有捕捉到图像或捕捉图像操作被中断时，将无 法选择 [ 用户 ]，只可在 [ 标准 ] 和 [ 关 ] 之间切换。
设置系统，仅可由管理员设置和更改“商标”。
如果 PIN 编码已被接受，投影机将返回到子菜单 2。
［关］ ［开］［关］ 无需 PIN 编码更改商标选择。［开］ 需要 PIN 编码更改商标选择。
输入的 PIN 编码以 * 标记显示在画面上。
商标 PIN 编码的出厂默认设置为“4321”。
若要重新输入数字，可按 选择要重新输入的数位，然后使用 或数字（<0>-<9>）按钮重新选
将光标移至［取消］，然后按 <SELECT> 按钮返回到子菜单 2。
如果［开机画面密码］和数字以红色显示，说明出现错误。重新输入数字。
如果 PIN 编码已被接受，屏幕上将显示新的商标 PIN 编码。
或数字（<0> - <9>）按钮设置 新的 PIN 编码。
7) 选择［是］，然后按 <SELECT> 按钮。
如果 PIN 编码已被接受，投影机将返回到子菜单 2。
若要重新输入数字，可按 选择要重新输入的数位，然后按 或数字（<0>-<9>）按钮重新选
将光标移至［取消］，然后按 <SELECT> 按钮返回到子菜单 2。［设置］菜单 中文-65
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
投影机自动控制风扇的运转。您可以根据环境温度或 投影机的安装位置（例如，在高海拔使用时）使风扇
强制风扇以最大能量进行工作。与［常 态］相比，风扇运转的声音将会更大。
并排使用多台投影机时，允许使用单个遥控器同时控
使投影机可以接受任何 ID 编号的 遥控器发出的输入信号。 ［代码 01］- ［代码 64］ 在 1-64 的范围内设置 ID 编号。
5) 选择［是］，然后按 <SELECT> 按钮。
如果更改投影机的 ID 编号，则必须使遥控器的 ID 编号匹配投影机的 ID 编号
在多台投影机使用的情况下，如果将某台投影机设 为［所有］，则不能通过带有其他 ID 编号的投影机
如果投影机直立安装，而非安装在吊装支架上，当 投影机机身顶部的遥控感应器启用时，荧光灯的光 线可能会影响遥控器的操作。当投影机安装在垂直 位置时，建议您禁用顶部的遥控感应器（选择［前 方 & 后方］、［前方］、［后方］中的任何一项）。［设置］菜单 66-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
当到达使用［计时器］设置的时间后， 关闭灯泡并开始冷却。当灯泡冷却 时，待机指示灯 <STAND-BY> 和电 源指示灯 <POWER> 闪烁，此时不
当灯泡冷却结束后，电源指示灯 <POWER> 继续闪烁，而待机指示 灯 <STAND-BY> 由闪烁转为亮起， 表示投影机现已处于电源管理模式。 从此时起，如果输入信号或操作投 影机，灯泡将会开启并开始投影。
当到达使用［计时器］设置的时间后， 关闭灯泡并开始冷却。在灯泡冷却 期间，不能操作投影机。 灯泡冷却完成后，电源将会关闭。 ［计时器］ 在 1-30 分钟的范围内设置时间。
第 35 页） 处于使用状态，则不能使用电源管理功能。
当电源管理功能启动时，［演示计数器］复位。
连接电源线后，该功能将会自动打开投影机的电源，而 无需操作遥控器的电源 <ON> 键或控制面板上的电源 <ON/STAND-BY> 按钮。
［关］ 启用正常操作打开 / 关闭电源。 ［开］ 允许直接打开电源。
务必按正确的操作程序打开 / 关闭电源。
在灯泡冷却完成且灯泡可以再次开启之前，按遥控
器的电源 <ON> 键或投影机上的电源 <ON/STAND-
BY> 按钮不会打开电源。［设置］菜单 中文-67
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 使用按钮锁定功能和 PIN 编码锁定投影机的操作。
1) 选择［按键锁定］，然后按 <SELECT> 按钮。
每按一次按钮，设置切换如下。按键锁定解除。通过控制面板锁定操作。通过遥控器锁定操作。
4) 选择［是］，然后按 <SELECT> 按钮。
设置 PIN 编码限制管理员的投影机操作。
1) 选择［密码锁定］，然后按 <SELECT> 按钮。
或数字（<0> - <9>）按钮输 入 PIN 编码。
如果 PIN 编码已被接受，投影机将返回到子菜单 2。
［关］ ［开 1］ ［开 2］［关］ 允许不用 PIN 编码进行正常操作。［开 1］ 需要 PIN 编码打开投影机的电源。［开 2］在电源线断开后，下次打开电源时需要 PIN 编码。
在未断开电源线的情况下，如果使用遥控器或控制面板上的键钮打开/ 关闭电源，投影机将正常工作，而无需使用 PIN 编码。
输入的 PIN 编码以 * 标记显示在画面上。
PIN 编码的出厂默认设置为“1234”。
若要重新输入数字，可按 选择要重新输入的数位，然后按 或数字（<0>-<9>）按钮重新选
将光标移至［取消］，然后按 <SELECT> 按钮返回到子菜单 2。
如果“PIN 编码”和数字以红色显示，说明出现错误。重新输入数字。［设置］菜单 68-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
1) 选择［密码变更］，然后按 <SELECT> 按钮。
或数字（<0> - <9>）按钮输 入 PIN 编码。
如果 PIN 编码已被接受，屏幕上将显示新的商标 PIN 编码。
或数字（<0> - <9>）按钮设置 新的 PIN 编码。
7) 选择［是］，然后按 <SELECT> 按钮。
如果 PIN 编码已被接受，投影机将返回到子菜单 2。
若要重新输入数字，可按 选择要重新输入的数位，然后按 或数字（<0>-<9>）按钮重新选择
将光标移至［取消］，然后按 <SELECT> 按钮返回到子菜单 2。 ［投影机 ID］ 设置用于 RS-232C 串行通信的投影机 ID（1-64）。
出厂默认设置为［所有］。 无论遥控器或电脑指定的 ID 编码如何，投影机均可接受操作指令。1 - 64在 1-64 的范围内设置投影机的 ID
1) 选择［保护］，然后按 <SELECT> 按钮。
每按一次按钮，设置切换如下。保护解除。可以遥控器和投影机进行操作。通过遥控器锁定操作。通过控制面板锁定操作。通过遥控器和控制面板锁定操作。［设置］菜单 中文-69
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
1) 选择［效果］，然后按 <SELECT> 按钮。
出厂默认设置［L 1］设置快门打开和关闭时的淡入和淡 ［L 2］ 设置比 L1 更慢的淡入和淡出。
1) 选择［解锁键］，然后按 <SELECT> 按钮。
在遥控器上，按 <MUTE> 键之外的任意键，将取消快门功能，并执行所按键的功能。［SHUTTER］仅有遥控器或控制面板上的<SHUTTER> 键钮才能取消。
如果在设置过程中关闭电源后再次打开电源或使用［管理］设置关闭灯泡，快门功能将被取消。
1) 选择［管理］，然后按 <SELECT> 按钮。
您可以在 5-480 分钟的范围内设置时间。
当管理功能启动时，灯泡关闭，投影机将开始冷却
当冷却完成后，投影机机身的电源关闭，待机指示灯 <STAND-BY> 开启。
冷却操作开始后，快门指示器 <SHUTTER> 开始呈蓝色闪烁。
冷却完成且待机指示灯 <STAND-BY> 开启后继续闪
如果图像被［快门］遮挡，电源管理功能将不起作用。
不能在该功能关闭时设置时间。 加速投影图像的数字处理时设置此项。
通过［低］、［中］和［高］增加数字处理速度。
如果选择某个项目，以下项目将反白显示，因此无法选择这些项目。［低］ ［屏幕］菜单的［梯形校正］
［画面调整］菜单的［逐行显示］和［降噪］
［画面调整］菜单的［逐行显示］和［降噪］［设置］菜单 70-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013) ［Closed caption］ 设置隐藏式字幕和选项的颜色。
仅可在输入信号为复合视频或 S- 视频信号时才能使用此功能。
如果检测到堵塞，或者使用时间超过了在［滤网计数器］中设置的时间，则以红色显示此项。
以 10% 为单位显示过滤网计时器的剩余时间。
当剩余时间为 10％时，此项以红色显示。
当剩余时间降到 10％或以下时，显示；当达到0%时，显示 。
1) 选择［过滤网类型］，然后按 <SELECT>
［常态］ 使用标准过滤网时［Special］ 使用烟雾切割过滤网（选购件）时
4) 选择［是］，然后按 <SELECT> 按钮。
设置显示过滤网已达到更换周期的通知时间。
使用烟雾切割过滤网（选购件）时，可从 [ 关 ]、[10 小时 ]、[15 小时 ] 和 [20 小时 ] 中选择设置时间。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
重设［滤网计数］的数值。更换过滤网后，请务必重设计时器。
2) 选择［是］，然后按 <SELECT> 按钮。
3) 选择［是］，然后按 <SELECT> 按钮。
从 00 分 00 秒计算经过的时间。经过的时间显示范 围为 00 分 00 秒至 180 分 00 秒。
从设置时间倒数经过的时间。使用［计时器］设置时间。
1) 选择［计时器］，然后按 <SELECT> 按钮。
选择［计时］时，此项目反白显示，因此不能选择。
1) 选择［开始］，然后按 <SELECT> 按钮。
1) 选择［停止］，然后按 <SELECT> 按钮。
定时器的停止状态显示约 3 秒钟，然后将返回到菜单画面。
使用［停止］重新开始暂停的计时或倒计时。
1) 选择［重新开始］，然后按 <SELECT> 按钮。
1) 选择［初始状态］，然后按 <SELECT> 按钮。
计时返回至“000:00”，倒计时返回到定时器上设定的时间。
1) 选择［退出］，然后按 <SELECT> 按钮。
您还可以按遥控器上的 <P-TIMER> 键使用［演示计
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
［16 级灰阶 1］,［16 级灰阶 2］, ［16 级灰阶 3］,［16 级灰阶 4］
显示测试模式时，按 <SELECT> 按钮或 <MENU>
即使显示测试模式，变焦、聚焦、镜头位移、快门 和电源关闭功能仍然优先。
当变焦、聚焦或镜头位移操作完成后，投影机返回
3) 选择［是］，然后按 <SELECT> 按钮。
4) 选择［是］，然后按 <SELECT> 按钮。
初始化设置时，您所完成的所有设置都将丢失，设 置将恢复到出厂默认设置。［信息］菜单 中文-73
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 从菜单画面的主菜单中选择［信息］。有关菜单画面的操作，请参阅“菜单画面的操作方法”
您也可以使用遥控器上的 <INFO.>键显示子菜单。 显示投影时的信号状态和当前设置。
显示灯泡（正在使用的）自动更换周期的设定值。
［灯泡 1］ 显示灯泡 1 的使用时间和状态。
［灯泡 2］ 显示灯泡 2 的使用时间和状态。
［灯泡 3］ 显示灯泡 3 的使用时间和状态。
［灯泡 4］ 显示灯泡 4 的使用时间和状态。
［Option control No.］ 详情请参阅“使用输入模块”（ 第 28 页 ）。［投影机名称］菜单 74-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 从菜单画面上的主菜单中选择［投影机名称］，然后从子菜单中选择该项目。有关菜单画面的操作，请参阅“菜单画面的操作方法”
AMX 设备探索设备 允许 AMX 设备探索设备对投影机进行检测。欲了解有关 AMX 设备探索设备的详细信息，请访问网站 http://www.amx.com/。
将网络设置返回到出厂默认设置。关于指示灯状态 中文-75
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
如果投影机内部出现问题，将通过温度指示灯 <WARNINGTEMP.>、过滤网指示灯 <WARNINGFILTER>、快门 指示灯 <SHUTTER> 和灯泡指示灯 <LAMPREPLACE> 予以提示。检查指示灯的状况，并采取以下措施。
采取措施时，应务必按照“关闭投影机电源”（ 第 32 页）中的程序控制电源。
若有多个指示灯亮起或闪烁，应检查各指示灯当状态，并采取适当的措施。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
按遥控器上的电源 <ON> 键或控制面板上的电源 <ON/ STAND-BY> 按钮时开启。
在待机指示灯 <STAND-BY> 亮起前，按遥控器上的电
源 <ON> 键或控制面板上的电源 <ON/STAND-BY> 按
投影机处于电源管理模式。 控制投影机时，灯泡将会开启，用户可以开始操作投影
电源管理模式为 ON，灯泡处于冷却状态。
按遥控器或控制面板上的任意键钮可取消该功能。
投影机处于快门管理模式。 控制投影机时，灯泡将会开启，用户可以开始操作投影
快门管理模式为 ON，灯泡处于冷却状态。 *1: 无论指示灯处于什么状态，它会根据不同的情况产生变化。*2: 指示灯将以约 1 秒的间隔闪烁。关于指示灯状态 中文-77
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
如果投影机的内部温度过高，温度指示灯 <WARNING TEMP.> 将开始缓慢闪烁。
如果投影机的内部温度变得更高，温度指示灯 <WARNINGTEMP.> 闪烁速度将会加快，电源指示灯 <POWER> 电源将会关闭，投影机也将自动关闭。此时， 即使按遥控器上的电源 <ON> 键或控制面板上的电源 <ON/STAND-BY> 按钮，投影机也不会重新开启。 当投影机恢复到正常工作温度时，待机指示灯 <STAND-BY> 将会亮起。此时，按遥控器上的电源
<ON> 键或控制面板上的电源 <ON/STAND-BY> 按
投影机内部已经冷却，并恢复到工作温度。按遥控器
上的电源 <ON> 键或控制面板上的电源 <ON/STAND-
BY> 按钮将使温度指示灯 <WARNINGTEMP.> 停止闪 烁并可操作投影机。检查空气过滤网。 *1: 无论指示灯处于什么状态，它会根据不同的情况产生变化。*2: 在某些情况下，指示灯将会开启或闪烁，无论其他指示灯的状况如何。*3: 指示灯将以约 1 秒的间隔闪烁。*4: 指示灯将以约 0.5 秒的间隔闪烁。关于指示灯状态 78-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
检测到投影机内部出现问题。此时，即使按遥控器上的电源 <ON> 键或控制面板上的电源 <ON/STAND-BY> 按钮，投影机也不会重新开启。从插座上拔下电源线，然后重新插上。如果电源关闭，或指示灯再次亮起或闪烁，则应拔下电源线，并与经销商联系，要求进行检查和维修。请勿在指示灯亮起或闪烁的情况下，使投影机处于通电状态。否则可能导致火灾或触电事故。*1: 无论指示灯处于什么状态，它会根据不同的情况产生变化。
当空气过滤网出现问题时 使用以下符号显示指示灯的状态。
当到达用“［滤网计数器］”（ 第 70 页）设置的时间时，指示灯将予以提示。更换空气过滤网。（ 将同时显示在画面的右上角。）此外，当［剩余滤网计数］变为 0％，指示灯也会予以提示。更换空气过滤网。（ 将同时显示在画面的右上角。
*1: 无论指示灯处于什么状态，它会根据不同的情况产生变化。*2: 如果将［显示］( page57) 设为［开］，操作期间将不会在屏幕上显示冻结功能（ 第 35 页）或快门功能（ 第 35 页 ）。关于指示灯状态 中文-79
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
灯泡均未开启（灯泡处于冷却状态。当待机指示灯<STAND-BY> 再次亮起后，按遥控器上的电源 <ON>键或控制面板上的电源 <ON/STAND-BY> 按钮。）
灯泡均未开启（灯泡已经冷却，并恢复到工作温度。按遥控器上的电源 <ON> 键或控制面板上的电源 <ON/STAND-BY> 按钮将使指示灯停止闪烁并可操作投影
已经到达建议更换灯泡的时间。将显示在画面的右上角，提醒用户进行更换。请尽快更换灯泡组件。更换灯泡时，灯泡指示灯<LAMPREPLACE> 将会关闭。*1: 无论指示灯处于什么状态，它会根据不同的情况产生变化。*2: 指示灯将以约 0.5 秒的间隔闪烁。*3: 指示灯将以约 2 秒的间隔闪烁。
当投影机顶部的灯泡指示灯（<LAMP1REPLACE> 至 <LAMP4REPLACE>）开启或闪烁状况时，可以检查每
第 83 页）关于指示灯状态 80-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
快门无法打开或关闭。灯泡将会关闭并开始冷却，投影机将切换到待机模式。电源将会开启，投影机将尝试自动打开快门，最多三次。三次尝试失败后，投影机将在灯泡冷却后切换到待机模式。
快门打开或关闭出现问题，灯泡已关闭并处于冷却状态。
快门打开或关闭出现问题，在灯泡关闭并冷却之后，投影机将切换到待机模式。*1: 无论指示灯处于什么状态，它会根据不同的情况产生变化。*2: 指示灯将以约 0.5 秒的间隔闪烁。*3: 指示灯将以约 1 秒的间隔闪烁。
当投影机顶部的灯泡指示灯（<LAMP1REPLACE> 至 <LAMP4REPLACE>）开启或闪烁状况时，可以检查每
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
保养或更换组件时，请务必关闭电源，并从插座上拔下电源插头。（ 第29,32 页）
关闭电源时，请务必按照“关闭投影机电源”（ 第 32 页）中的步骤进行操作。
如果存在顽固污垢，请在擦拭前用水浸湿抹布并完全拧干。再用干布将投影机擦干。
请勿使用苯、稀释剂、外用酒精、家用清洁剂或化学擦拭剂之类的溶剂。否则，可能会导致外壳老化。
请用干爽、洁净的软布擦拭镜头前表面的污垢和灰尘。
请勿使用毛绒、多尘或浸有油 / 水的布料进行擦拭。
镜头系由玻璃制造。擦拭时造成碰撞或用力过度可能会刮伤镜头表面。因此，请务必谨慎操作。
切勿在投影机上或其周围使用易燃溶剂或空气喷雾剂。投影机内的温度可能会因投影灯泡的工作而变得异常炙热。即使关闭投影机的电源，也仍有可能发生爆炸或火灾。除易燃空气喷雾剂外，内部零件也可能会因冷空气而受损。
更换用空气过滤网 (003-004738-01/维修组件编号 ：T1FTX0069--) 为选购件。若要购买该产品，请与经销商
用十字头螺丝刀逆时针方向旋拧螺钉，直到其完全松动，然后取下空气过滤网组件。
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
松开固定器（A、B）上的三只螺钉，沿图像中箭头所示的方向滑动固定器，将其提起，取下固定器。 ࢿށධ Cࢿށධ B
将手指伸入插槽，提起空气过滤网并将其取下。
缓慢滑动新的空气过滤网并将其插入，可使安装更加容易。
带有海绵的一侧必须朝上。安装时，如果将错误的一面朝上或强行进行安装，将会导致空气渗入。空气过滤 网不能充分发挥作用，从而将会导致灰尘进入投影机。
滑动固定器，使其箭头与组件的箭头对齐，然后安装固定器。
打开电源，执行［设置］菜单中的［滤网计数器复位］。
在安装新的空气过滤网之前，请务必取下空气过滤网的包装材料。
安装组件时，应确保投影机放置平稳。请在安全的场所进行更换，即使空气过滤网组件掉落，投影机也不会受损。
在开启投影机时，请确保在使用投影机前已安装空气过滤网组件。否则可能会造成损坏。
空气过滤网及组件不能用水清洗。切勿用水或其他物质弄湿空气过滤网。否则会造成损坏。
更换空气过滤网后，应重设过滤网计时器。否则，可能会关闭投影机的电源，以确保安全。
安装空气过滤网组件后，请务必拧紧螺钉。否则，空气过滤网组件可能会在投影时脱落。保养与更换 中文-83
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
灯泡组件为可消耗元件。用“［信息］菜单”（ 第 73 页）检查灯泡的使用期限，并定期进行更换。
如果画面上显示更换信息 ，且灯泡指示灯 <LAMP1REPLACE> 至 <LAMP4REPLACE> 亮起，则应更换灯
建议委托合格技师更换灯泡组件。请向经销商咨询。有关零部件 002-120599-01（耐用零部件）的选购事宜，请向经销商咨询。
灯泡组件未完全冷却之前，不得进行更换操作。（请在使用后至少等待 60 分钟。）机盖内部很烫，可能导致灼伤。
发光灯主要由玻璃制成，如果掉落或碰到硬物可能导致破裂。因此，请务必谨慎操作。
为防止玻璃碎片散落，更换时应垂直握住灯泡组件。如果投影机吊装在天花板上，请勿在灯泡盖的正下方作业，或将面部贴近灯泡盖。将灯泡盖慢慢拆下。
灯泡含有水银。如要丢弃废旧的灯泡组件，请就近与地方当局或经销商联系，咨询正确的处理方法。
建议同时更换所有的四只灯泡，以确保均衡的亮度和色彩。
灯泡组件为可消耗元件。由于灯泡的亮度会随时间而逐渐下降，因此，应定期更换灯泡组件。更换前的预计使用期限为 2000 小时（当［灯泡功率］设为标准时）。但是，由于受个别灯泡的特性、使用条件及安装环境等因素的影响，该期限可能会缩短。因此，建议提早更换灯泡组件。当两只灯泡的使用时间超过 2200 小时后，将被切换到另外两只灯泡（如果有的话）。切换后，如果两只中一只灯泡的使用时间超过 2200 小时，该灯泡熄灭，仅有另一只灯泡将会点亮。当所有灯泡的使用时间超过 2200 小时后，如果在没有更换灯泡的情况下打开电源，电源将会在 10 分钟左右后自动关闭，以防投影机出现故障。屏幕显示 灯泡指示灯<LAMPREPLACE>灯泡指示灯<LAMP1REPLACE>至<LAMP4REPLACE>灯泡更换指示用于提示更换时间，灯泡状态提示需要更换的灯泡。变为橙色。 变为橙色，提示需要更换灯泡。保养与更换 84-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
如果投影机采用吊装方式，请勿将面部贴近灯泡组件。
如果灯泡组件安装不当，应将其取下，然后重新安装。强行推入灯泡组件可能使连接器破裂。
玻璃表面可能很烫。更换灯泡组件时，请务必握住组件的旋钮。
1) 根据屏幕上显示的灯泡状态或灯泡指示灯 <LAMP 1 REPLACE> 至 <LAMP 4 REPLACE>，
确认需要更换哪只灯泡。 M݁സፑ݁=MBNQ!2!SFQMBDF?ፚ=MBNQ!5!SFQMBDF?
第 32 页）中所述的步骤并按主电源开关的 侧关闭电源后，将 电源插头从电源插座上拔下，等待至少 60 分钟，然后检查灯泡组件是否已经冷却。
3) 用十字头螺丝刀旋拧投影机机身顶部的灯泡盖固定螺钉，直到其完全松动为止，然后打开灯
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
4) 用十字头螺丝刀旋拧灯泡组件的固定螺钉（两只螺钉），直到其完全松动为止，然后握住把手，
5) 插入新的灯泡组件，同时注意其方向，用十字头螺丝刀拧紧灯泡组件的固定螺钉（两只螺钉）。
6) 关闭灯泡盖，用十字头螺丝刀拧紧灯泡盖固定螺钉。
用新的灯泡组件更换时（产品编号 ：002-120599-01），投影机自动重设灯泡组件的总使用时间。
更换灯泡组件后，务必拧紧灯泡盖固定螺钉。否则，灯泡组件可能会在投影时脱落。 打开灯泡盖前，请关闭紫外灯故障排除 86-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
电源指示灯 <POWER> 是否关闭？ 30
温度指示灯 <WARNINGTEMP.> 是否闪烁？ 75
连接到投影机上的外部设备工作是否正常？ —
所使用的投影机是否在工作温度范围（5˚C（41˚F）至 40˚C（104˚F））之内？ 101
镜头上是否有凝露？ — 颜色苍白 / 色调灰暗。
是否已正确调整连接到投影机的设备 ? —
遥控器 <ON>/<OFF> 开关是否设为 <ON> ？ 17
遥控器与投影机的遥控感应器之间是否存在任何障碍物？ 17
是否在有效操作范围之外使用遥控器？ 17
是否有其他光源（如荧光灯）影响投影？ 17
遥控线是否连接到投影机或遥控器上？ 21
是否已用［设置］菜单中的［按键锁定］锁定遥控器的操作？ 67
是否在［设置］菜单中正确设置［遥控传感器］？ 65
是否已用［设置］菜单中的［按键锁定］锁定投影机的操作？ 67故障排除 中文-87
LX1750 使用说明书 020-000638-01 修正 1 (11-2013)
电缆是否过长？（请使用 10 米或更短的电缆。） —
笔记本电脑的外部视频输出设置是否正确？（例如 ：同时按 Fn+F3或 Fn+F10 键可以切换外部输出设置。请参阅随计算机提供的用户手册， 使用方法因计算机的型号而异。）
是否用［系统］选择了不兼容的信号？ 43 没有 HDMI 兼容设备
HDMI 电缆连接是否牢固？ 24,25
关闭 / 开启投影机及连接设备的电源。 —
是否用［设置］菜单中的［电源控制］设置［关机］？ 66
后没有更换空气过滤网或执行［滤网计数器复位］
是否在［设置］菜单中正确设置［快门］中的［保护］？ 68
如果在检查上述各项目后问题仍然存在，请向经销商咨询。
如果忘记商标密码或密码，请向经销商咨询。技术信息 88-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
［边缘融合］和［颜色匹配］允许无缝重叠多台投影机的图像。
1) 检查每台投影机的［屏幕］和［画面调整］设置是否一致。
以下举例说明如何重叠投影机 A 和 B 的图像。
3) 在［设置］菜单中选择［边缘融合］，显示设置画面。
4) 选择［边缘融合］将其设置为［开］，然后按［开始］和［宽度］分别调整投影机 A 和 B 的
5) 如有需要，可对每台投影机图像位置的［聚焦］和［变焦］进行调整。技术信息
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
7) 将［测试图样］设为［开］，显示 50％的白色测试模式。
重叠区域的显示画面将比其他区域更加明亮。
8) 调整［黑度值］，使重叠区域和其他区域之间没有差异。
若需调整重叠区域，建议在［画面调整］菜单中设置［对比度］值。 如果左、右颜色不匹配，可进至以下步骤。
9) 在［设置］菜单中选择［颜色匹配］，显示设置画面。
10) 用［开］开启色彩匹配并调整［红］/［绿］/［蓝］/［白］。
11) 如果需要更详细的设置，可选择［高级颜色匹配］，并显示设置画面。
例如）“［ 红 ］，x”值 “［测定值］=0.674”，因此将［目标值］设为更小的数值 “0.650”。
13) 在调整［目标值］后，如果颜色仍然不匹配，可用色度计测量色度坐标和亮度，以作进一
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
2) 选择［测试图样］，然后按 <SELECT> 按钮。
3) 从［测定值］中选择［红］（或［绿］、［蓝］），然后按 <SELECT> 按钮。
4) 用色度计测量色度坐标（x、y）和亮度（Lx）。
5) 选择［退出］，然后按 <SELECT> 按钮。
7) 通过以下公式计算“L”值，然后输入该值。
例如）计算红色测量值“L”。 红色亮度（Lx） 红色亮度 + 绿色亮度 + 蓝色亮度（LX）
如有需要，以同样的方式调整其他投影机。技术信息 中文-91
LX1750 使用说明书 020-000638-01 修正 1 (11-2013)
注册密码且密码有效时，请将随附的标签粘贴到投影机的可见位置。技术信息 92-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
投影机 <SERIALPORTIN>/<SERIALPORTOUT> 连接终端符合 RS-232C，因此可以连接到电脑并通过电脑进
插针号码 信号名称 控制内容 (1) (5) (6) (9) (1) — NC (2) RXD 接收数据 (3) TXD 传输数据 (4) — NC (5) GND 接地 (6)
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 本投影机具有通过 RS-232C 串口来控制和监视投影机操作的功能。
1) 将 RS-232C 交叉串口电缆连接到投影机的控制接口和电脑的串口 （
波特率:9600/19200bps校验:无停止位:1流量控制:无数据位:8
3) 输入控制投影机的命令，然后按“回车”键。
例如 ) 当您想将输入源变为“输入 2”时，请输入'C''0''6'' 回车 '。
默认将波特率设置为 19200bps。如果通信过程中出现错误，请改变串口和通信速度（波特率）。
输入 ASCII64 字节大写字符和一字节字符。
由电脑发送到投影机的命令格式如下 ：'C'[ 命令 ]'CR'命令 :2 字节( 参看下表中的命令） 投影机对命令进行解码，并按以下格式返回 ：'ACK''CR' 当投影机无法对命令进行解码时，按以下格式返回 ：‘?’‘CR’命令 功能 命令 功能C00 开启投影机 C3D 指示器下移C01 关闭投影机（立即关闭） C3F 输入C05 选择输入源1 C46 缩小C06 选择输入源2 C47 放大C07 选择输入源3 C4A 聚焦-C08 选择输入源4 C4B 聚焦+ C0D 开启视频无显示功能 C5D 镜头上移 C0E 开启视频无显示功能 C5E 镜头下移 C0F 将宽高比设定为常态 C5F 镜头左移 C10 将宽高比设定为满屏 C60 镜头右移 C1C 打开菜单 C89 自动电脑调整 C1D 关闭菜单 C8E 校正梯形的顶部失真 C3A 指示器右移 C8F 校正梯形的底部失真 C3B 指示器左移 C90 校正梯形的右侧失真 C3C 指示器上移 C91 校正梯形的左侧失真技术信息 94-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
从电脑发送到投影机的命令格式如下 ：'CR'[ 命令 ]'CR'命令 :一个字符（参看下表中的命令）。投影机将对命令进行解码，并返回以下格式的“字符串”。命令 功能
投影机状态CR0 读取状态00 电源打开80 待机状态40 倒计时20 正在冷却10 电源故障28 正在异常温度下冷却24 正在电源控制模式下冷却04 冷却后处于电源控制模式21 灯泡熄灭，投影机关闭并进入冷却状态。81 灯泡熄灭，投影机在冷却后处于待机状态。88 投影机在异常温度下冷却后进入待机状态。2C 投影机在被遮光器管理功能关闭后处于冷却状态。8C 投影机被遮光器管理功能冷却后处于待机状态。CR6 读取温度 %1%2%1=传感器1的温度(˚C)%2=传感器2的温度(˚C)(ex.)%1=12,3(˚C),%2=23,4(˚C) 投影机显示“12,323,4”.( 每个传感器的温度将显示为两个整数和一位小数，各个温度之间有一个空格。)? 通信故障第 93 页的表格中列出的只是控制投影机的典型的命令。更多信息请咨询当地经销商。技术信息 中文-95
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
插针号码 信号名称 插针号码 信号名称 (1) T.M.D.S 数据 2+ (11) T.M.D.S 时钟
(10) T.M.D.S 时钟 +技术信息 96-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
插针号码 信号名称 插针号码 信号名称 (24)(17) (16) (9) (8)(1) (1) T.M.D.S 数据 2- (13)
(17) T.M.D.S 数据 0- (6) DDC 时钟 (18) T.M.D.S 数据 0+ (7) DDC 数据 (19) T.M.D.S数据0/5
(24) T.M.D.S 时钟 -技术信息 中文-97
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
LX1750 使用说明书 020-000638-01 修正 1 (11-2013)
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
*2: 仅兼容使用 HDMI 电缆连接到 <HDMIIN> 终端的信号。
分辨率不同的信号将会在转换为与投影机显示相匹配的分辨率后进行投影。
连接交错信号时，投影的图像可能会出现闪烁。
投影机不兼容点时钟频率为 230 兆赫或更高的信号。规格 100-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 下表描述投影机的规格。型号 LX1750 电源 交流200伏-240伏 50赫兹 /60赫兹
200伏-240伏 11安培 1850瓦 当［设置］菜单中的［灯泡功率］设为节能模式时 ：1450瓦待机 ：18瓦LCD 面板 尺寸 4.57厘米（1.8 英寸）（宽高比 4:3）
显示系统 三块透明的 LCD 面板（RGB）驱动系统 多晶硅 TFT 有源矩阵系统
像素 786432像数（1024x768 点）x3块面板 发光灯 380 瓦 NSHAUHM灯泡x4 亮度输出 16000流明（ANSI）（当［选择灯泡］设为［四灯］，［灯泡功率］设为标准时） 可以投影的图像信号 请参阅“兼容信号列表”（ 第 97 页 ）。
色彩系统 6 种标准（NTSC/NTSC4.43/PAL/PAL-N/PAL-M/SECAM）
画面尺寸 1.02米（40 英寸）–15.24米（600 英寸） 屏幕宽高比 4:3投影方式 请参阅“投影方式”（ 第 22 页 ）。对比度 2500:1（当［灯泡功率］设为自动、［高级色处理］设为［自动］时）
INPUT 1DVI-D 输入终端1组DVI-D24针
数字信号 TMDS（TransitionMinimizedDifferentialSignaling） HDMI 输入终端 1组，HDMI19针（支持 HDCP、Deepcolor） 计算机输入终端1组（D-sub15针（母头）） RGB 信号 0.7伏[p-p]75欧姆（G-SYNC ：1.0伏[p-p]75欧姆）
HD/SYNCTTL 高阻抗，自动正 / 负极兼容VD，TTL高阻抗，兼容自动正负极INPUT 2模拟 RGB 输入
1组（BNC5针） RGB 信号 0.7伏[p-p]75欧姆（G-SYNC ：1.0伏[p-p]75欧姆） HD/SYNCTTL 高阻抗，自动正 / 负极兼容VIDEO 信号 1.0伏[p-p]75欧姆负同步
信号 Y ：1.0伏[p-p] 负同步，P
1组，MiniDIN4针Y1.0伏[p-p]，C0.286伏[p-p]75欧姆 S1信号支持 序列号输入终端 D-Sub9针1组，RS-232C 兼容计算机控制 串行输出终端 D-Sub9针1组
USB 终端（供维修人员使用） USB 接口（1 组，B 系列）
局域网接口 1组，RJ-45 用于网络连接，10Base-T/100Base-TX规格 中文-101
LX1750 使用说明书020-000638-01 修正 1 (11-2013) 型号 LX1750 电源线长度 3.0米（118-1/8 英寸）
宽度 ：650毫米（25-5/8 英寸） 高度 ：349毫米（13-3/4 英寸）（支脚完全收缩时） 厚度 ：815毫米（32-1/8 英寸）（支脚完全收缩时，不包括镜头） 重量 约46.5千克（102.5磅）
工作环境湿度 ：20%至80%（无凝露）
电源 直流3伏（AAA/R03/LR03 电池x2） 工作范围 约 5 米（196-7/8 英寸）（每个方向在 30º 以内） 重量 102克（3.6盎司）（包括电池） 尺寸 宽度 ：48毫米（1-7/8 英寸） 高度 ：27毫米（1-1/8英寸） 厚度 ：145毫米（5-3/4英寸） *1: 工作环境温度可能有所不同，视所用的空气过滤网的类型以及在高海拔使用投影机时而定。
附件及另售部件的产品编号如有变更，恕不另行通知。尺寸 102-中文
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
- 产品的实际尺寸会有所差别。吊装支架的安全措施 中文-103
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
即使在保修期内，对于因使用非 Christie 制造的吊装支架或者由于安装场所选择不当而造成投影机的任何损坏， Christie 不予承担任何责任。
不再使用吊装支架时，必须由合格技师及时予以拆除。
使用扭矩螺丝刀或六角扭矩螺丝刀拧紧螺钉，并在规定的扭矩范围内拧紧螺钉。请勿使用电动螺丝刀或冲击螺丝
LX1750 使用说明书020-000638-01 修正 1 (11-2013)技术人员或维修人员必须按照选购镜头随附的说明书安装镜头。
安装镜头时，应使用投影机随附的遮光板、镜头附件、垫片和镜头锁杆固定支架。详情请参阅选购镜头随附的使用说明书。 关于镜头规格，请参阅下表。下表中的所有尺寸均为近似值。这些尺寸与实际测量值可能略有不同。
ဂᇧވ˄Ꮵຢޤ˅ ဂᇧވ˄Ꮵޤ˅ ဂᇧވ˄Ꮵቑޤ˅ဂᇧވ˄ᏥᏪޤ˅ 镜头安装注意事项镜头安装注意事项 中文-105
LX1750 使用说明书020-000638-01 修正 1 (11-2013)
投影机配有三种类型的遮光板。请使用与适当镜头对应的遮光板。请参阅下表。 附件（产品名称） 镜头产品编号
在遮光板 2 和遮光板 3 应分成上板和下板。
在欧盟以外其它国家的废物处置信息 这些符号仅在欧盟有效。 如果要废弃此产品，请与当地相关机构或经销商联系，获取正确的废弃方法。
